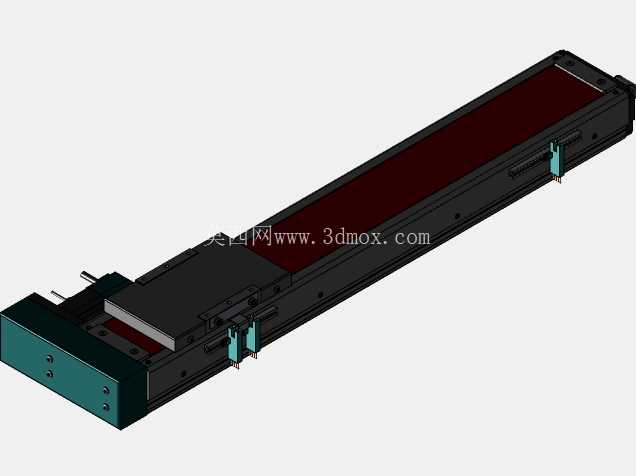

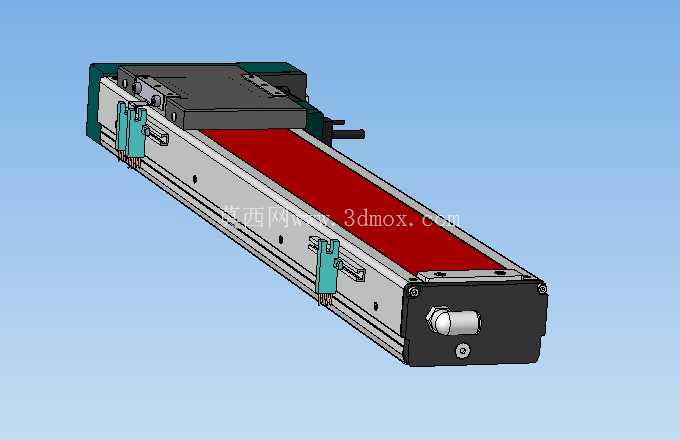

右侧驱动450行程直线运动滑台模组

这款直线运动滑台模组在自动化产线的点位搬运、工位进给场景中应用十分广泛，小到电子元器件的贴片工位上下料，大到汽车冲压线的工件移位、工装夹具的位置调整，都能见到这类结构的身影。不同于中间驱动或者左侧驱动的同规格模组，这款采用右侧电机安装布局，在设备排布时可以更好适配左侧空间受限的机架结构，比如多工位并列排布的检测设备，将驱动端统一放在右侧，能给左侧的检测探头、管线排布留出足够的操作空间，避免电机与周边辅件产生干涉。

从功能特性来看，这款模组采用全封闭的钢带防护结构，滑座运行区域覆盖有红色密封钢带，能有效阻挡车间环境里的金属碎屑、切削液粉尘进入导轨和传动副内部，在冲压车间、机加工工位这类多粉尘多油污的场景下使用，能大幅降低日常维护的频次，延长核心传动部件的使用寿命。滑座上预留了标准化的螺纹安装孔位，不管是加装气动夹爪、真空吸盘还是小型工装治具，都可以直接通过螺栓锁紧，不需要额外做转接板的二次加工，能缩短设备组装的调试周期。端部的驱动连接位采用标准的轴连结构，可适配不同功率的伺服电机或者步进电机，根据负载和运行速度的需求灵活更换驱动单元，不需要对模组本体做结构修改。

设计思路上，这款模组将直线导轨和传动丝杠集成在铝合金型材本体内部，型材本身经过时效处理，直线度和平整度控制在较高精度范围内，既作为传动部件的安装基座，也承担整体的受力支撑作用，不需要额外加装安装底板，就能直接固定在设备机架上。两端的端座采用硬质金属加工而成，既承担轴承的安装定位功能，也集成了限位缓冲的安装位，滑座运行到行程两端时，可通过加装的缓冲器吸收冲击，避免硬碰撞导致的传动精度损失。侧面预留的光电传感器安装槽位，可直接卡装原点、正负限位的光电开关，不需要额外焊接传感器安装支架，布线时可以将线缆沿着型材侧面的线槽排布，整体走线更加规整，避免运行过程中线缆被滑座剐蹭。

尺寸与安装边界方面，这款模组的有效行程为450毫米，选型时需要注意，整体安装长度要在有效行程基础上加上两端端座的长度以及电机的安装尺寸，在做机架布局时不能只按照有效行程预留空间，否则会出现安装位不足的问题。模组本体的宽度和高度属于标准窄型模组尺寸，适合在空间紧凑的设备内部安装，滑座的安装孔位间距符合通用线性模组的安装规范，和同规格的其他品牌模组具备一定的互换性，设备改造更换时不需要重新加工安装孔位。安装时要注意保证模组安装基面的平面度，如果基面平整度偏差过大，会导致导轨受力不均，运行时出现卡顿、异响的问题，长期使用还会加剧导轨和丝杠的磨损，降低定位精度。日常调试时，要先确认滑座的运行范围在有效行程内，避免超程运行导致端座被撞坏，驱动端的电机轴和丝杠轴连接时要保证同轴度，偏心过大会导致运行时电机负载过大，出现过热报警的问题。

在实际选型应用中，这款模组适合水平安装使用，若要垂直安装则需要额外加装刹车机构，避免断电时滑座下滑造成安全事故。根据搭配的丝杠导程不同，可以实现不同的运行速度和进给精度，搭配大导程丝杠时可用于快速上下料的场景，搭配小导程丝杠时则适合需要精密微调的检测、压装工位。滑座上的负载安装时要尽量保证重心在滑座中心位置，偏心负载过大会导致导轨单侧受力，缩短模组的使用寿命，若必须承受偏心负载，则需要降低额定负载参数使用，或者选用加宽型的同行程模组。
