ANL Mini42x12水晶叉栓式汽车保险丝结构

在车载低压配电系统的回路保护设计中，这类叉栓式大电流保险丝是直流主回路过流保护的核心元件，常应用在新能源车载辅助配电盒、改装车大功率音响供电回路、房车旅居车储能输出回路、工程车辆附加用电设备主进线端，区别于插片式小电流保险丝，这类产品适配30A到150A区间的大电流通断场景，当回路出现过载、短路故障时，内部熔芯可在毫秒级时间内熔断，切断供电回路，避免线束过热起火、用电设备烧毁的风险。

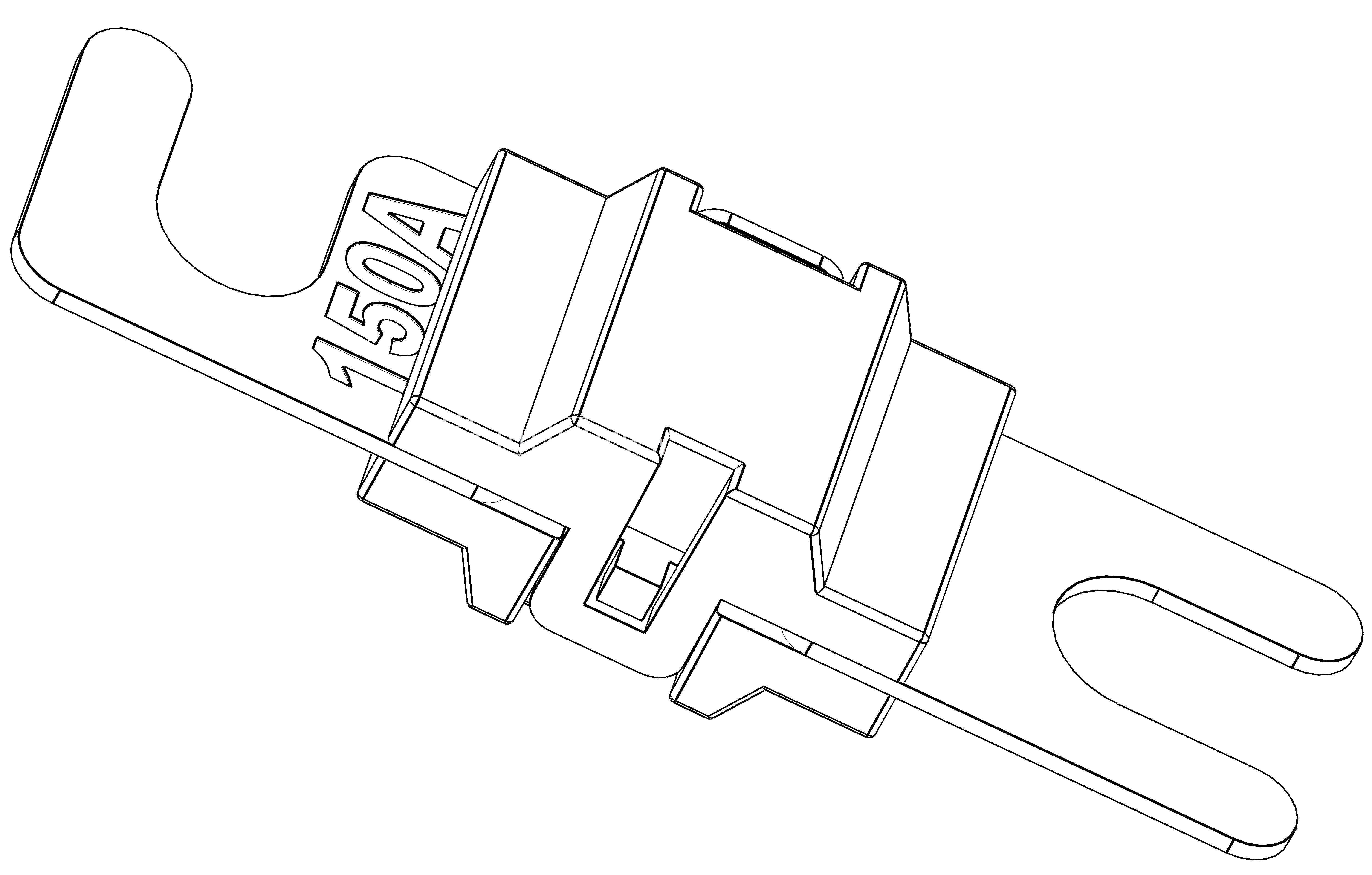

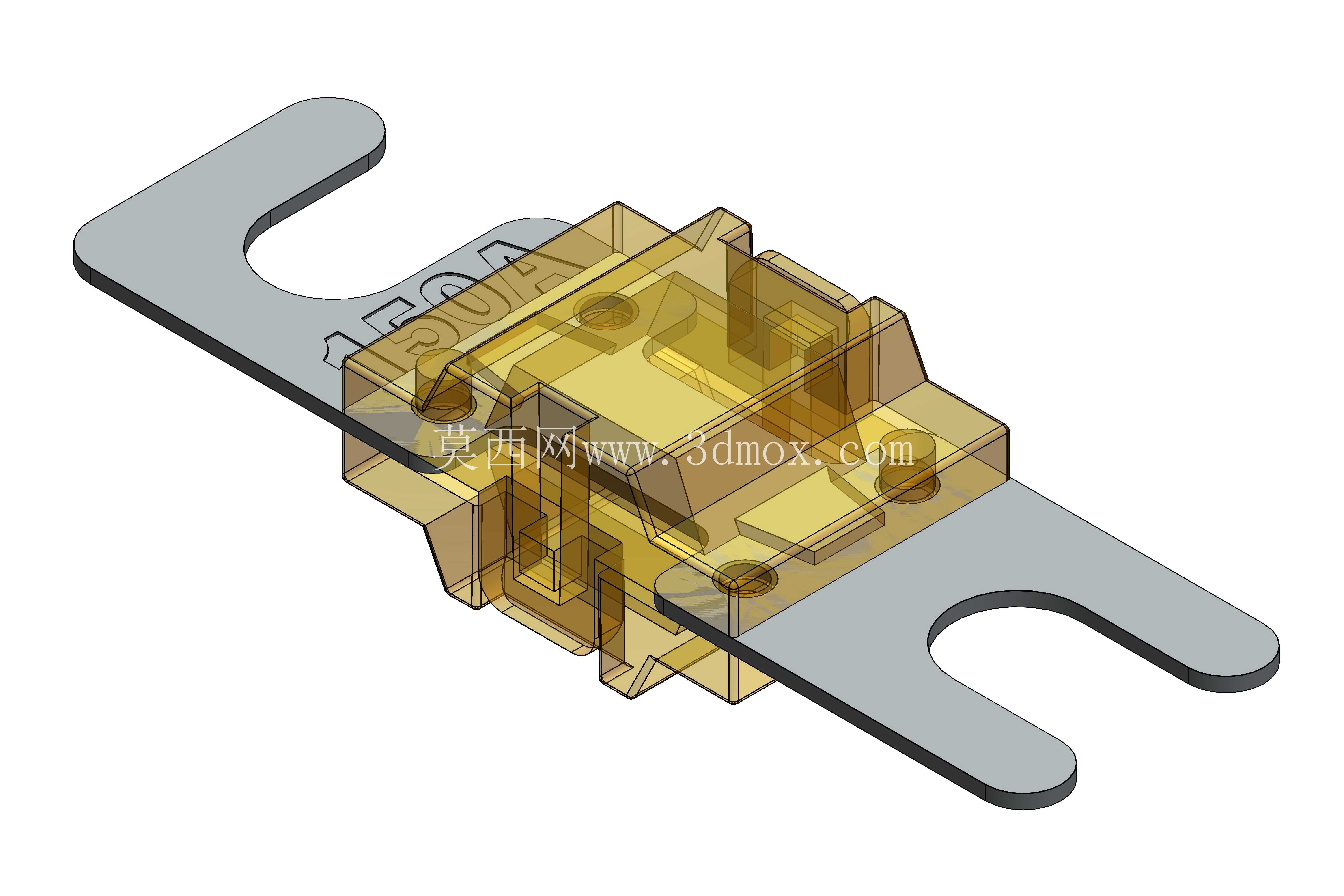

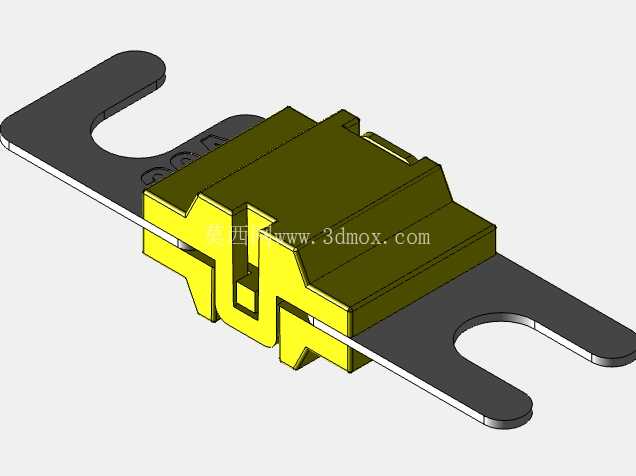

从结构设计逻辑来看，这款产品采用两端叉形金属插片作为电流导通与安装固定的载体，插片选用高导电率的镀锡紫铜材质，表面做钝化防氧化处理，既保证大电流通过时的低接触电阻，减少长期工作的发热损耗，叉形开口的尺寸匹配车载配电盒通用的M6螺栓安装规格，安装时无需额外适配转接件，直接通过螺栓压接即可完成固定，压接面的平面度控制在0.1mm以内，避免压接不实导致的接触电阻过大、局部温升超标的问题。中间的熔芯封装部分采用半透明的耐高温工程塑料材质，也就是俗称的水晶外壳，这种材质具备UL94-V0级阻燃性能，长期工作可耐受125℃的环境温度，同时半透明的特性可以让运维人员直接观察内部熔芯的通断状态，不需要拆解配电盒或者使用万用表测量，就能快速判断保险丝是否熔断，大幅提升故障排查的效率。

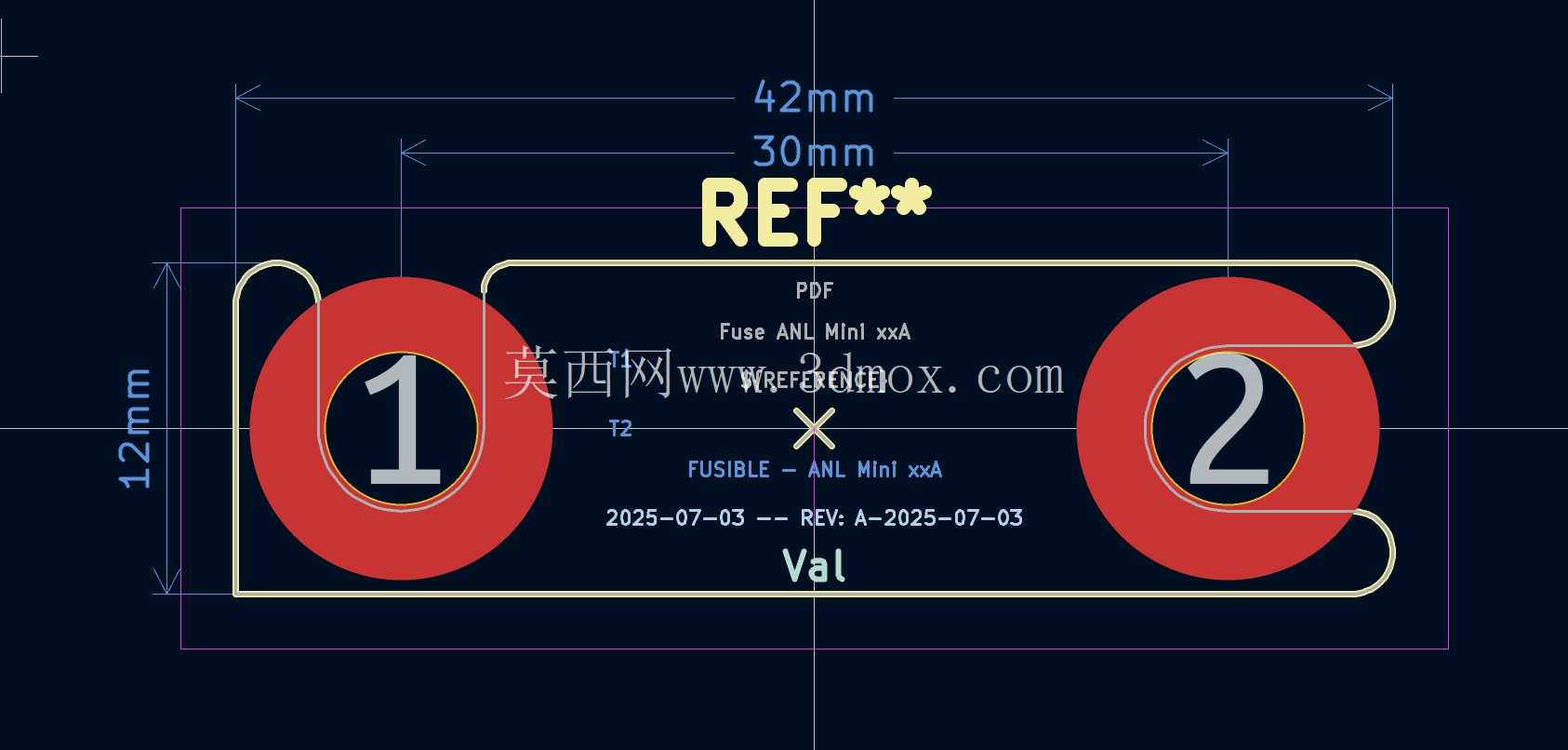

尺寸设计上，主体封装部分的外形尺寸控制在42x12mm区间，安装孔中心距为30mm，这个尺寸完全兼容行业通用的ANL Mini保险丝安装座尺寸，替换原有同规格产品时不需要调整安装位的孔距、周边避让空间，封装部分的厚度为8.75mm，安装后整体占用的Z向空间很小，适配紧凑布局的车载配电盒内部空间，不会和周边的继电器、汇流排产生结构干涉。两端金属插片的厚度为2.0mm，保证足够的结构强度，在螺栓压接时不会出现插片变形、断裂的问题，插片末端做圆角导角处理，安装时可以顺畅插入安装座的导电夹片内，避免刮伤导电层导致接触不良。底部配套的绝缘垫片尺寸为11.0x5.5mm，安装时垫在插片与安装座基座之间，起到绝缘隔离、增大承压面的作用，避免螺栓压接时压裂塑料基座，同时防止插片和基座内的其他导电部件出现爬电击穿的问题。

在建模过程中，需要重点关注几个关键配合尺寸的公差控制：首先是两端叉形开口的宽度公差，需要控制在±0.1mm以内，保证和M6螺栓的配合间隙合理，既不会因为间隙过小导致螺栓无法穿入，也不会因为间隙过大导致压接时插片偏斜、接触面积不足；其次是封装外壳和金属插片的结合位，需要做倒扣结构设计，保证外壳和金属插片结合牢固，在车辆行驶的振动环境下不会出现外壳脱落、内部熔芯移位的问题；另外半透明外壳的内壁需要做0.5°的脱模斜度，保证注塑生产时可以顺利脱模，同时不会影响外壳的透明度，方便观察内部熔芯状态。

从实际应用的选型角度来说，这类保险丝的额定电流等级覆盖范围广，不同电流等级的熔芯采用不同的金属片构型，建模时可以通过参数化调整内部熔芯的宽度、厚度来匹配不同的额定电流需求，不需要改动外部的安装尺寸和外壳结构，大幅提升同系列产品的设计复用率，减少新开模具的成本。在配电盒的整体布局设计中，这类保险丝通常布置在主电源进线的第一级保护位置，周边需要预留至少5mm的安全绝缘距离，同时要考虑熔断时的飞弧距离，避免和周边低压信号元件产生电弧干扰，安装位的周边需要设计对应的卡扣或者压条结构，防止车辆振动过程中保险丝出现松脱移位。
