六线推入式汽车接线连接器结构设计

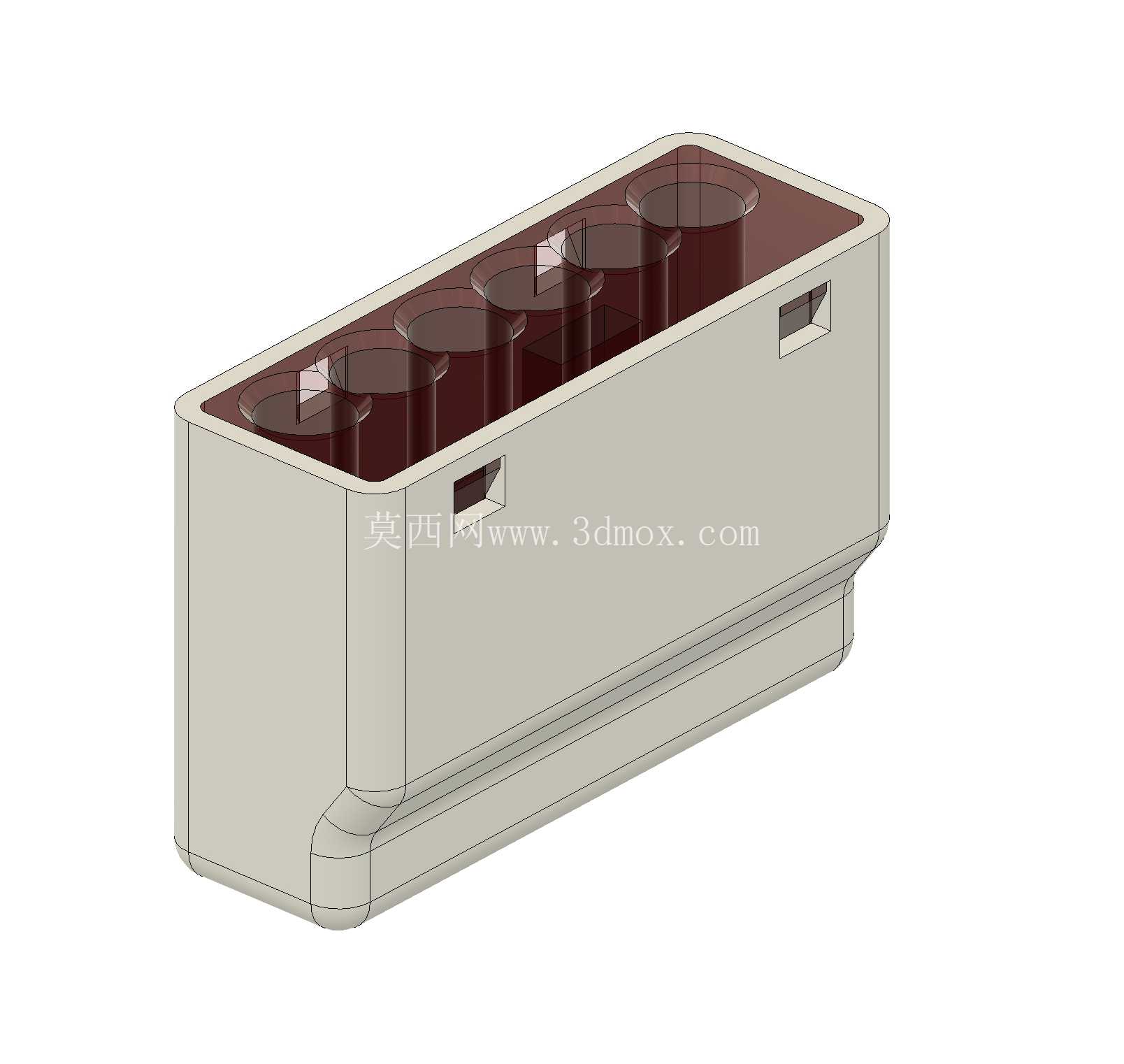

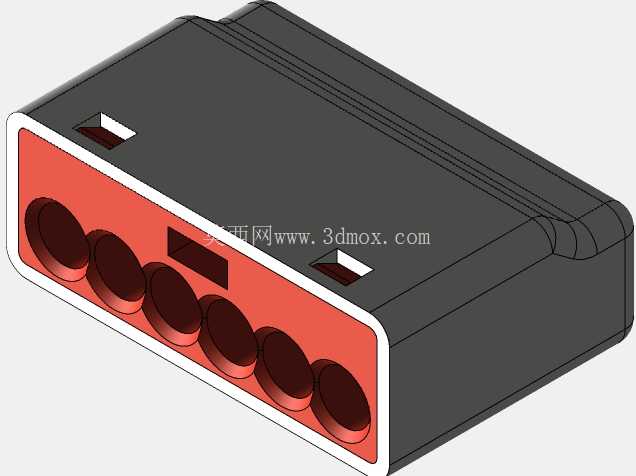

这款六线推入式接线连接器，主要面向汽车低压线束的分线对接场景，在车门线束、仪表板内线束、座舱小功率电器供电回路中都能见到这类结构的应用，相比传统螺丝压接的接线端子，推入式结构不需要额外工具就能完成导线端接，在整车装配线上能大幅缩减单工位接线耗时，也能降低人工操作带来的压接不牢、扭矩不足等质量隐患。从结构设计逻辑来看，整体采用长方体壳体布局，内部预留六个独立的接线腔室，每个腔室对应一个接线位，腔室之间设置隔断筋，避免不同线芯之间出现爬电、短接问题，壳体顶部采用半透明的封盖结构，装配完成后可以直接目视检查每根导线的插入深度，确认线芯是否完全卡接到位，不需要额外做通断抽检就能排查装配不到位的问题。壳体侧面设置两个对称的弹性卡扣位，安装时可以直接卡入对应的钣金安装孔或者塑料支架卡槽中，不需要额外打螺丝固定，卡扣的变形量经过校核，既能保证安装后不会因为车辆行驶振动松脱，也能在售后维修时用一字螺丝刀轻轻撬动就可以拆下，兼顾装配可靠性和维修便利性。壳体底部做了渐变收窄的导向结构，插入安装位时可以自动导正，不会因为对位偏差导致卡扣被压断，壳体外部的棱边全部做了R角过渡，避免线束装配过程中锐边割破导线绝缘层，也能减少工人操作时被划伤的风险。从安装边界来看，壳体整体宽度适配常规1.5-2.5平方毫米的汽车导线，六个接线位呈一字排开，相邻接线位的中心距留足了绝缘间隙，即使是六根导线同时插入，导线绝缘层之间也不会出现过度挤压，避免长期使用后绝缘层破损。内部的卡接结构采用悬臂梁式弹片设计，导线插入时弹片被顶开，线芯到位后弹片回弹卡紧线芯，同时接触区域做了防滑齿结构，能承受规定的拉脱力要求，车辆在颠簸路面行驶时也不会出现线芯松脱断电的问题。这类连接器在设计时还考虑了防错插需求，壳体的外形做了不对称设计，反向状态下无法插入对应的配对插座，避免装配时出现线序接反的问题，不需要在壳体上额外做防错标识就能从结构上杜绝装反的可能。在实际整车线束布置中，这类六线连接器多用于车门玻璃升降开关、座舱阅读灯组、后排USB供电模块等需要同时接入多根小功率导线的部位，相比采用多个两线连接器拼接的方案，集成式六线结构能减少接插件的总占用空间，也能降低整体物料成本，同时减少线束上的连接节点数量，降低线路故障的概率。建模过程中对壳体的壁厚做了均匀化处理，所有壁厚保持一致，避免注塑成型时出现缩痕、翘曲问题，卡扣位置的壁厚做了局部减薄，保证弹性的同时不会因为应力集中出现断裂，内部的腔室隔断筋厚度也和主体壁厚匹配，避免成型时出现困气、填充不足的问题。壳体外部没有多余的凸台结构，整体外表面平整，方便线束包扎时缠绕胶带，也能减少和周边线束、钣金件的摩擦，长时间使用后不会因为磨损出现壳体破损的问题。接线腔的入口处做了喇叭口导向结构，导线插入时即使有轻微的对位偏差，也能顺着喇叭口滑入腔室内部，降低装配时的对位难度，适合流水线快速作业的需求。
