带行星减速结构的交流伺服驱动装置

这款集成行星减速结构的交流伺服驱动单元，在自动化产线、精密装配设备、数控进给轴、工业机器人关节这类对传动精度、输出扭矩有较高要求的场景中应用十分广泛。不同于普通直驱伺服电机，它将行星减速级与伺服电机本体做了一体化集成设计，省去了用户自行搭配减速箱时需要反复校核安装同轴度、选配连接法兰、定制转接轴的繁琐工序，能直接作为动力输出单元接入设备传动链。

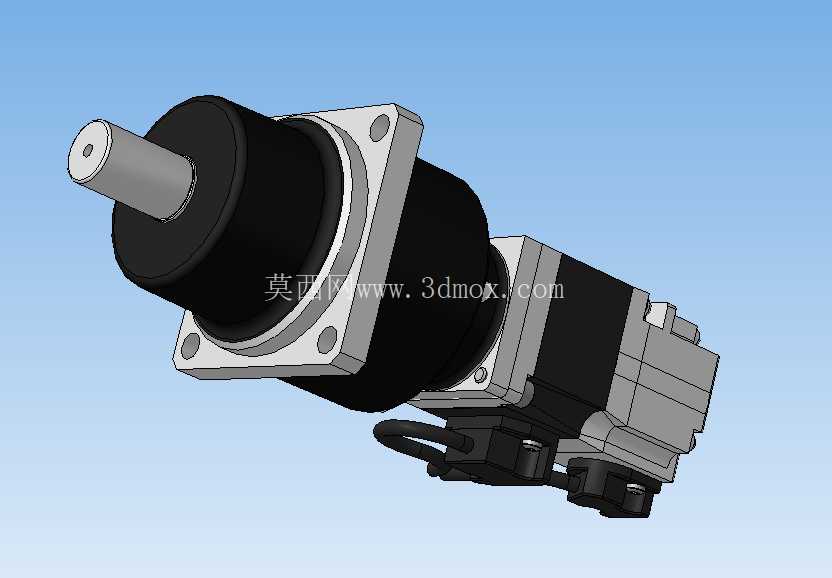

从实际功能特性来看，该款驱动单元的减速比设定为20，这个参数在中小负载精密传动场景里适配性极强——既可以把伺服电机本身的高转速低扭矩输出，通过行星轮系的啮合传动转化为低转速大扭矩的动力输出，同时还能依托行星齿轮传动的多齿啮合特性，降低传动背隙，提升整套传动系统的刚性，在频繁正反转、启停定位的工况下，能有效减少输出端的位置偏差，满足0.1度级的重复定位精度要求。电机尾部预留的动力与编码器接插件，采用侧出式布线设计，在安装空间局促的设备内部，能避免线缆弯折半径不足导致的信号干扰或线缆破损问题，接插件本身的锁紧结构也能抵御设备运行时的振动，防止连接松脱。

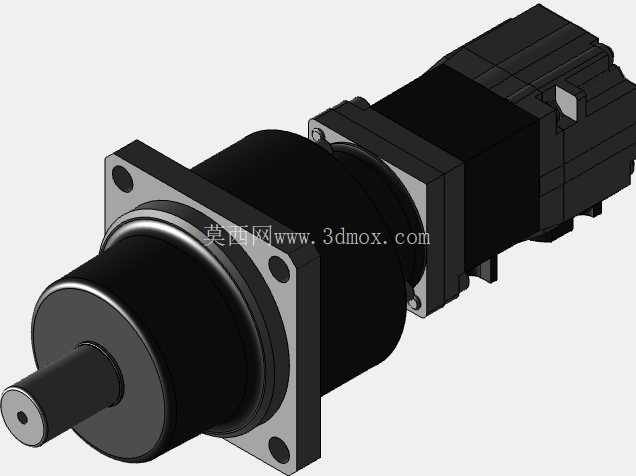

设计思路上，这款产品没有采用电机与减速箱分体拼接的常规结构，而是将减速箱的输入轴直接与伺服电机的转子轴做一体化加工，从根源上消除了分体连接时的同轴度误差，也减少了连接环节带来的传动间隙。前端安装法兰采用标准方形法兰结构，安装孔位的中心距、止口尺寸都遵循通用伺服电机的安装规范，用户在做设备迭代升级时，不需要重新修改安装板的加工尺寸，就能直接替换同安装规格的直驱伺服或者其他品牌的减速伺服，大幅降低设备改型的设计成本。输出轴采用单键连接结构，轴伸长度、轴径尺寸都匹配常规的联轴器、同步带轮安装尺寸，不需要额外加工转接套就能直接连接负载端传动件。

从安装边界来看，这款驱动单元的整体轴向尺寸比同功率分体式电机加减速箱的组合缩短了近15%，在一些对轴向安装空间有严格限制的场景，比如直线模组的端部安装、多轴机械手的小臂关节处，这个尺寸优势非常明显。法兰端的四个安装通孔采用沉孔设计，既可以从法兰正面穿螺栓固定，也可以从安装板背面穿螺栓反向锁紧，适配不同的设备安装结构。需要注意的是，安装时要保证输出轴与负载端的同轴度控制在0.02mm以内，避免偏心带来的额外径向力，加速行星轮系和电机轴承的磨损；径向负载不能超过输出轴的允许承载上限，尤其是带悬臂负载的场景，需要额外增加支撑轴承来分担轴端受力，避免长期运行导致输出轴变形。

在实际选型应用中，这款驱动单元适合搭配脉冲型或者总线型伺服驱动器使用，编码器的分辨率能满足大部分中高端设备的位置反馈要求，行星减速级采用终身润滑的脂润滑设计，日常使用不需要定期补充润滑脂，减少了设备维护的工作量。外壳的拼接面都做了密封处理，能抵御车间环境里的粉尘、切削液飞溅，适配一般工业车间的使用环境，不需要额外做防护外壳就能直接安装使用。
