带刹车行星减速结构交流伺服驱动装置

在精密自动化传动场景中，这类集成行星减速与刹车功能的交流伺服单元，常被用于需要精准位置锁定、低速大扭矩输出的工位，比如汽车冲压线的送料微调轴、精密装配设备的进给驱动、半导体封装设备的摆臂驱动，相比直连伺服电机，它能在不提升电机本体功率的前提下放大输出扭矩，同时自带的刹车结构可在设备断电、急停触发时快速锁止输出轴，避免负载滑移引发的工位偏移、工件磕碰甚至安全事故。

从结构设计逻辑来看，这套驱动单元采用伺服电机本体与行星减速箱直连集成的布局，省去了用户自行搭配联轴器、安装法兰的对接误差，电机尾部集成的失电式制动器，在供电切断时通过弹簧压紧摩擦片实现轴系锁止，供电正常时电磁力吸合摩擦片解除制动，响应延迟控制在毫秒级，完全匹配高速自动化产线的急停响应要求。行星减速段采用内齿圈固定、太阳轮输入、行星架输出的经典NGW结构，20:1的减速比可将伺服电机的高转速低扭矩输出，转换为适配负载端的低转速高扭矩输出，同时行星轮均布的受力结构可让径向载荷均匀分散，相比平行轴减速结构拥有更小的回程间隙，适配需要正反转频繁切换的高精度传动场景。

安装边界上，减速箱输出端采用方形法兰安装结构，法兰定位止口与输出轴的同轴度经过严格公差约束，用户安装时只需将止口嵌入负载端的定位孔，拧紧法兰安装螺栓即可完成定位，无需反复调整同轴度；电机尾部预留了动力线与编码器线缆的出线位置，线缆采用耐弯折的工业级护套，可适配拖链内反复弯折的布线场景，避免长期运动中线缆破损引发的信号中断。输出轴采用标准圆柱轴带键槽的结构，可直接搭配同步轮、联轴器、齿轮等传动件，键槽的对称度公差满足精密传动的无间隙传动要求，避免传动过程中出现键侧冲击影响定位精度。

在实际选型适配时，需要注意输出轴的径向承载上限，这类集成式减速伺服单元的输出轴可承受一定的径向与轴向载荷，但如果负载端存在较大的悬臂力，仍需要额外增加支撑轴承座来分担载荷，避免减速箱内部行星轮轴承过早磨损。刹车部分的供电需要与伺服驱动器的使能信号做联锁，避免驱动器输出扭矩时刹车未完全打开，造成摩擦片长期滑磨烧损；同时要注意刹车的响应时间与驱动器的扭矩建立时间匹配，在垂直轴应用场景中，要确保刹车锁止后再撤销电机扭矩，避免出现轴系下滑的溜轴问题。

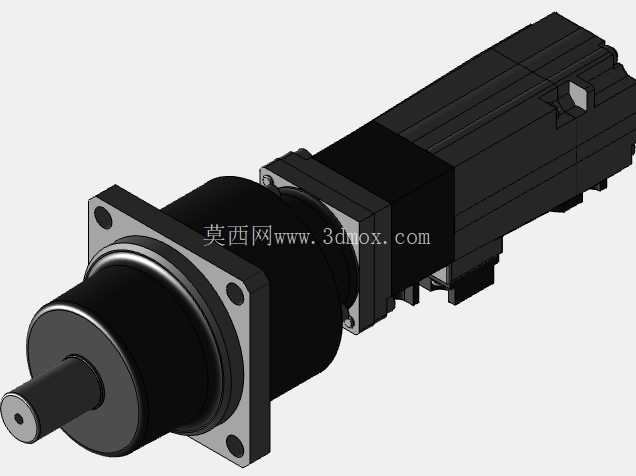

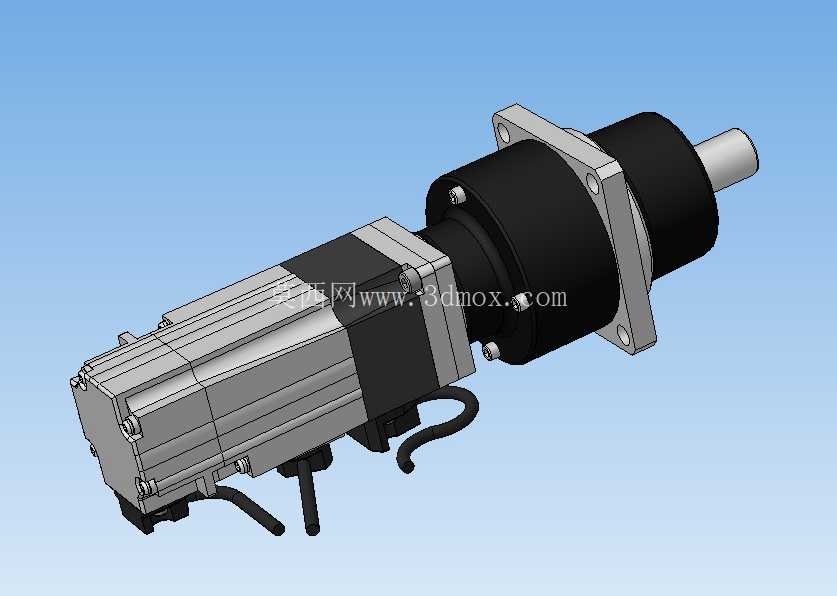

建模过程中，这套装置的细节还原覆盖了所有安装对接特征：法兰面的安装通孔位置、止口的直径公差、输出轴的键槽尺寸、电机本体的安装固定孔位、线缆接头的外形尺寸都按照实物尺寸1:1还原，结构工程师在做设备布局时，可以直接将模型导入装配体，检查与周边结构的干涉情况，提前预判安装时的操作空间，比如法兰螺栓的拧紧空间、线缆的弯折半径预留、检修时的拆装空间，避免实际加工装配时出现结构干涉需要返工修改。行星减速段的内部齿轮啮合关系也在模型中做了对应约束，可直接用于运动仿真，验证不同转速下的传动干涉情况，也能直观展示减速比对应的输入输出转速关系，方便方案阶段给客户做传动原理演示。

相比分体式的电机加减速机搭配方案，这种集成式单元的轴向尺寸更短，可有效缩小设备的整体安装空间，对于布局紧凑的自动化设备来说，能大幅降低结构设计的空间压力；同时集成式结构在出厂时已经做好了同轴度校准与润滑密封，用户无需自行加注润滑脂、调整对接间隙，可直接安装使用，减少了现场装配的调试工作量，也降低了因装配不当引发的早期故障概率。在汽车冲压模具的送料机构中，这类带刹车的伺服减速单元常被用于驱动送料辊，精准控制板料的送进步距，急停时刹车快速锁止辊轴，避免板料送进位置偏移，保障冲压精度；在精密点胶设备中，它可用于驱动点胶头的Z轴升降，断电时刹车锁止避免点胶头下坠撞坏针头或工件。
