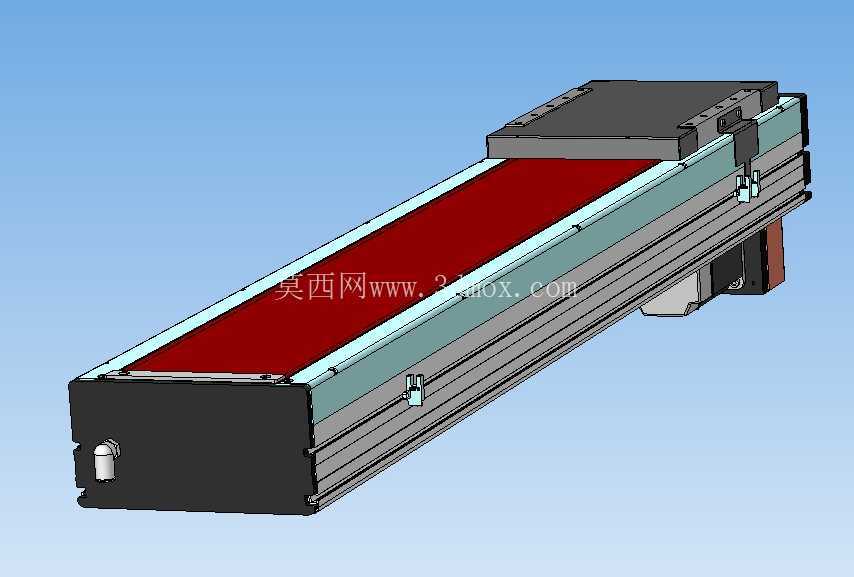

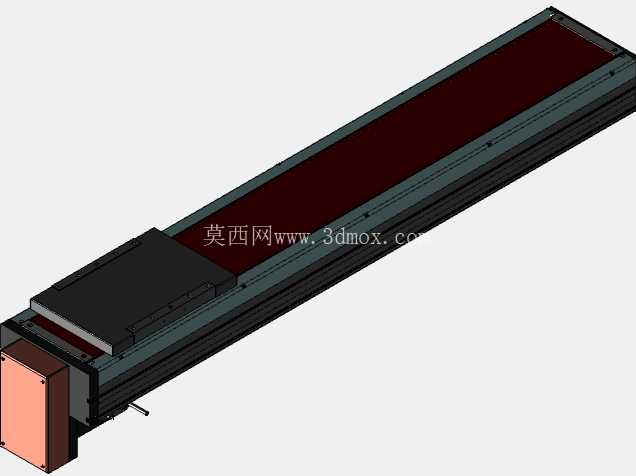

九百毫米行程底部驱动线性滑台模组

这款长行程线性运动模组，核心定位是满足大跨度工位间的精准直线往复输送需求，在汽车冲压产线的工件转序、3C电子行业的大尺寸面板移栽、包装设备的长距离物料推送场景中都能适配。区别于常见的端部驱动线性模组，这款产品将驱动电机布置在滑台本体底部，能有效压缩模组端部的安装占用空间，在设备布局紧凑、端部没有足够空间容纳驱动电机的工位上，这种结构的适配性优势非常明显。

从结构设计逻辑来看，模组主体采用铝合金挤压型材作为基座本体，型材本身自带的安装槽道既可以作为导轨安装的定位基准，也能为后续的传感器安装、拖链固定提供标准化的安装接口，不需要额外在基座上加工多余的安装孔位，能有效降低加工成本与装配难度。滑台的运动部分采用内嵌式双导轨支撑结构，配合滚珠丝杠作为传动核心，能在900毫米的全行程范围内保持稳定的运动精度，不会因为行程过长出现滑台下垂、运动卡顿的问题。滑台的上部安装面做了平整化处理，预留了标准化的螺纹安装孔阵列，可以直接搭载工装夹具、吸盘架、气动抓手等末端执行元件，不需要额外做转接板加工，能缩短设备集成的装配周期。

考虑到工业现场的粉尘、切削液飞溅问题，这款模组在滑台运动缝隙处设计了内嵌式防尘钢带，红色的防尘覆盖带能完全遮挡内部的丝杠与导轨传动区域，避免车间内的金属碎屑、灰尘进入传动副内部，延长日常维护的周期，降低设备运维的工作量。底部安装的驱动电机通过联轴器与丝杠直接连接，传动链路短，反向间隙小，能满足频繁正反转的快速往复运动需求，在高速点位运动的工况下也能保持足够的传动刚性。

从安装边界来看，这款模组的整体截面尺寸控制得比较紧凑，安装时只需要在设备机架上预留对应长度的水平安装面，通过基座底部的沉头孔就能完成固定，不需要设计复杂的支撑结构。900毫米的有效行程可以覆盖大多数单工位跨度的直线运动需求，滑台的运动限位可以通过在型材槽道内加装位置传感器灵活调整，不需要对模组本体做任何结构修改，能适配不同工位的行程微调需求。在实际选型应用中，这类底部驱动的长行程线性模组，尤其适合安装空间局促、端部无法布置电机的自动化设备场景，相比传统的端部驱动模组，能节省至少一个电机长度的端部安装空间，让设备整体布局更加紧凑合理。同时，全封闭的防尘结构设计，让它不仅能在洁净的装配车间使用，也能适配冲压、机加工这类存在少量粉尘与切削液的生产现场，不需要额外加装外置防尘罩，减少了设备集成的额外成本。在结构建模过程中，这款模组的各个零件都做了参数化处理，导轨安装位、丝杠支撑座的位置都可以根据实际需求调整行程长度，方便设计人员在做设备方案时快速修改参数，适配不同的项目需求。滑台的负载安装面的孔位采用通用化间距设计，能适配市面上大多数标准的末端执行元件安装尺寸，减少设计过程中的非标转接件设计工作量。
