右侧驱动九百毫米行程直线滑台模组

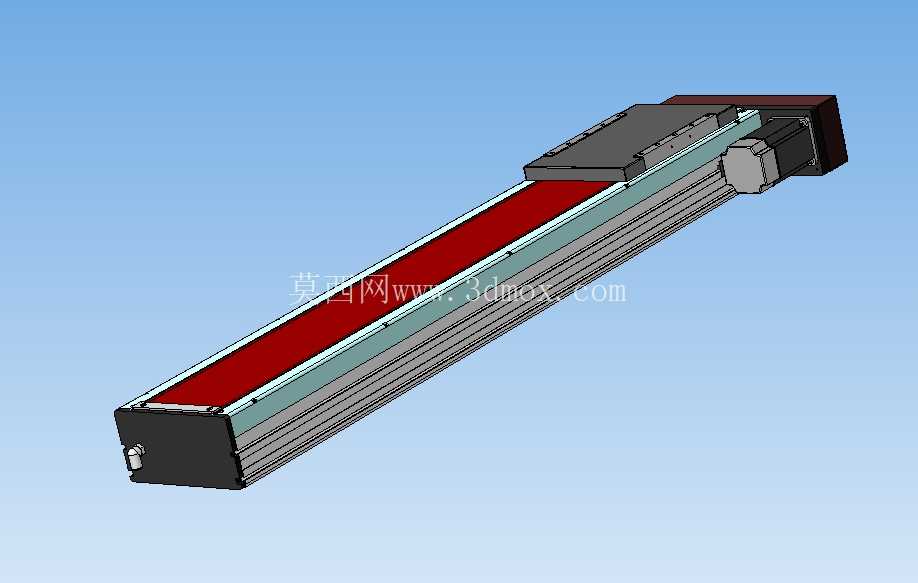

这款直线运动滑台在自动化产线搭建场景中适配性极强，九百毫米的有效行程刚好覆盖多数中小型工位的往复移动需求，常见于3C电子零部件的点胶、搬运工位，汽车冲压件的上下料移位，以及小型检测设备的探头进给机构，相比同行程的皮带传动滑台，这款采用丝杆传动的结构在重复定位精度上表现更稳定，能满足±0.02mm级别的移位要求，适合对位置精度有明确要求的装配、检测工序。从结构设计来看，驱动端布置在滑台本体的右侧，这种侧装驱动的布局能有效压缩滑台整体的轴向安装长度，在设备内部安装空间局促的场景下，不需要额外预留电机轴向伸出的冗余空间，能大幅提升设备内部的空间利用率。滑台本体采用铝型材挤压成型的基座作为承载主体，型材内部集成了直线导轨的安装基准面，加工时一次装夹就能完成导轨安装面、丝杆安装位的铣削加工，能从工艺层面保证导轨与丝杆的平行度，避免后期装配时反复调校的麻烦，同时铝型材的自重较轻，整模组安装到设备机架上时不会给机架带来过大的负载压力，也能降低滑台自身移动时的惯性负载，提升高速往复运动时的稳定性。滑台的移动滑块采用一体化设计，滑块上预留了标准的螺纹安装孔位，用户可以根据实际负载需求直接安装工装夹具、吸盘支架或者检测探头，不需要额外设计转接板，能缩短设备开发的设计周期。滑台侧面的红色密封钢带能有效阻挡车间环境中的粉尘、切削碎屑进入模组内部，避免异物卡滞导轨或者丝杆，在机加工上下料、打磨工位这类粉尘较多的场景下使用时，能大幅降低日常维护的频率，延长模组的使用寿命。从安装边界来看，滑台本体的底部预留了通长的T型安装槽，既可以从底部穿螺栓固定到设备安装板上，也可以通过T型螺母从侧面锁紧，安装方式灵活，能适配不同的设备机架结构。九百毫米行程对应的滑台总长度大概在一千一百毫米左右，设计设备安装位时需要预留两端的极限位置缓冲空间，避免滑块运行到行程末端时与周边结构发生硬碰撞。滑台右侧的电机安装位采用标准的伺服电机转接法兰，能适配市面上主流的四百瓦、七百五十瓦伺服电机，也可以根据成本需求替换成步进电机，用户选型时只需要根据自身的负载重量、移动速度要求匹配对应的电机规格即可，不需要重新设计电机转接结构。在实际选型核算时，要注意这款滑台的水平安装额定负载在三十公斤以内，垂直安装时负载需要折减到十公斤以内，如果搭载的负载重心偏离滑块中心较远，还需要额外核算倾覆力矩，避免导轨受力不均导致过早磨损。滑台内部的丝杆采用预压设计，能消除反向传动间隙，在频繁正反转的往复运动场景下，不会出现回程误差，能保证长期运行的位置精度稳定性。滑台两端都设置了机械限位块与光电传感器安装位，用户可以根据自身的控制需求加装原点传感器、正负极限传感器，不需要额外在模组外部设计传感器安装支架，进一步简化设备的整体设计。这类线性滑台作为模块化的传动部件，相比设计人员自行搭建导轨、丝杆的传动结构，能节省大量的设计、加工、装配时间，而且模块化生产的模组在出厂前已经完成了预紧、调校，装配到设备上后只需要完成电机接线与调试即可投入使用，能大幅缩短非标自动化设备的交付周期。在汽车冲压生产线的周边辅助工位，这类滑台常用来完成冲压件的短距离移位，将冲压完成的工件从模具位置转移到输送线上，九百毫米的行程刚好覆盖模具到输送线的常规距离，侧装电机的结构也不会与冲压模具的周边结构产生干涉，适配性十分出色。
