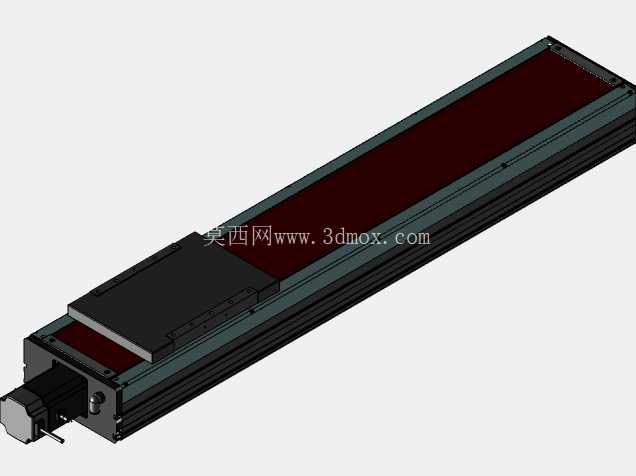

八百毫米行程中央驱动线性运动模组

在汽车冲压产线的上下料工位、3C电子精密装配线的物料移送环节、大型检测设备的探针驱动单元里，长行程线性传动部件一直是决定设备运行节拍与定位精度的核心构件，这款800毫米行程的中央电机驱动线性运动单元，正是针对这类需要中等负载、长行程平稳传动的场景开发的集成式传动组件。

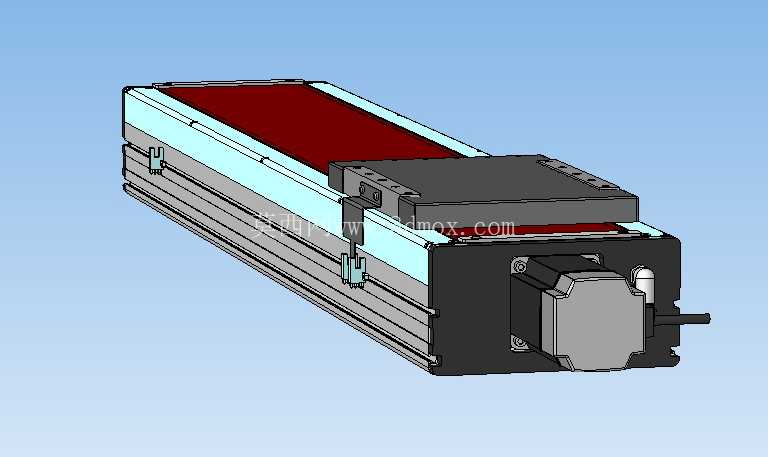

从结构布局来看，这款模组采用中央电机直连驱动的布置形式，区别于传统侧装电机的线性滑台，驱动端的伺服电机直接对接模组端部的传动机构，省去了额外的同步带传动转接环节，既压缩了模组整体的安装长度，也减少了传动链路的间隙累积，在频繁正反转的往复运动工况下，能更好地保证传动刚性与重复定位精度。模组的主体承载结构采用挤压铝型材基座，型材本体集成了直线导轨的安装基准面，加工时一次装夹完成导轨安装位、传动组件容纳腔、侧边传感器安装槽的铣削加工，从加工工艺层面保证了各装配面的形位公差，避免了多零件拼接带来的装配误差累积。

行程参数上，这款模组的有效运动行程达到800毫米，能够覆盖多数中型自动化设备的移送距离需求，滑台的运动范围在设计时预留了两端的机械硬限位与软限位触发位置，两端的缓冲结构可以吸收滑台高速运动到行程端点时的冲击能量，避免硬碰撞对传动丝杠或者导轨滚道造成损伤。滑台部分采用钢板焊接后铣削加工的结构件，台面预留了标准化的螺纹安装孔阵列，用户可以根据实际负载需求加装工装夹具、吸盘支架或者检测探头，安装孔的间距符合通用工业配件的安装标准，不需要额外加工转接板就能完成末端执行器的装配。

传动系统采用滚珠丝杠作为核心传动部件，丝杠的两端采用固定-支撑的安装方式，端部配对使用角接触轴承，能够承受轴向的传动负载，同时抵消丝杠高速旋转时产生的热伸长量，保证长行程下的传动精度稳定性。导轨部分选用高组装直线导轨，滑块与滑台本体通过定位销精准定位，承受垂直方向、横向的负载与倾覆力矩，在滑台搭载中等重量负载做高速往复运动时，不会出现偏摆或者卡顿的情况。模组的侧面设计了全行程的防尘钢带，能够阻挡车间环境里的冲压碎屑、焊接粉尘、切削液雾进入模组内部，避免杂质附着在丝杠滚道或者导轨钢珠上造成异常磨损，延长部件的维护周期，适配汽车冲压车间这类多粉尘的工业现场环境。

安装边界方面，这款模组的基座底部预留了通长的T型安装槽，既可以从底部穿入螺栓完成整根模组的固定，也可以通过侧面的安装块进行水平或者垂直方向的安装，适配不同设备的机架布局。电机端的安装法兰符合标准伺服电机的安装尺寸，用户如果有不同功率或者不同品牌电机的替换需求，只需要更换适配的法兰转接板就能完成匹配，不需要改动模组的主体结构。在实际选型应用时，需要根据负载重量、运动节拍、安装方向核算丝杠的导程与电机的扭矩参数，垂直安装使用时还需要额外加装制动装置，避免断电时滑台下坠造成设备损坏。

从设计思路上，这款模组没有追求极致的轻量或者极致的负载能力，而是平衡了长行程下的结构刚性、传动精度、维护便利性与安装适配性，把传动、导向、驱动、防护几个功能模块集成在单一的型材主体上，用户在设备设计时不需要单独采购导轨、丝杠、电机座、防护壳等零散零件再自行装配，只需要根据安装尺寸预留固定位置，完成电机接线与滑台负载安装就能投入使用，大幅缩短自动化设备的设计与装配周期。在汽车冲压模具的配套移送机构里，这款模组可以承担板料在不同工位之间的直线移送任务，800毫米的行程刚好覆盖相邻冲压工位的间距需求，中央电机的布局也不会和模具的其他结构产生空间干涉，整体结构紧凑，运行过程中噪音低，长时间连续运行的精度保持性好，能够匹配冲压产线每分钟十几次到几十次的往复运动节拍。
