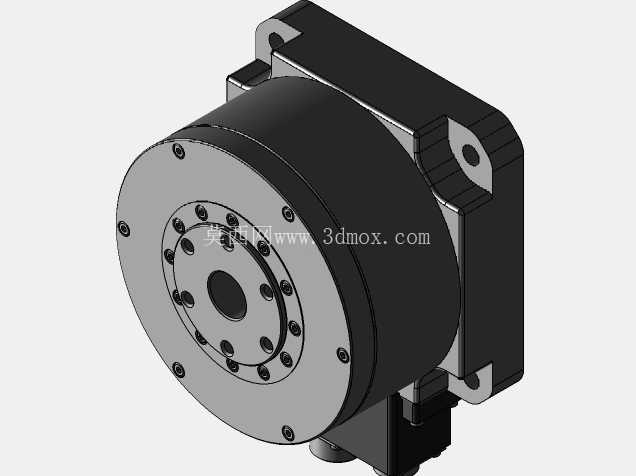

6Nm扭矩直驱式伺服回转工作台结构

在精密自动化装配、电子元器件检测、小型冲压件多工位转序、光学组件对位等场景中，回转定位部件的重复定位精度、传动间隙、响应速度直接决定整线的生产节拍与良品率，传统蜗轮蜗杆结构、凸轮分割器驱动的转盘存在背隙不可消除、长期运行磨损后精度衰减快、高速启停冲击大的痛点，直驱式伺服转盘的结构设计正是针对这类痛点完成的。这款额定输出扭矩6Nm的直驱伺服转盘，从结构逻辑上取消了所有中间减速传动环节，伺服驱动单元的转矩直接输出到顶部回转法兰盘，从根源上消除了齿轮啮合、皮带传动带来的传动间隙与弹性形变，在频繁正反转、小角度分度的工况下，不需要额外增加背隙补偿算法参数，就能实现角秒级的重复定位精度。从安装边界来看，主体采用圆柱式立式布局，底部为一体化铸造成型的安装基座，基座两侧延伸出带安装沉孔的固定支脚，安装孔位采用对称式分布，不需要额外制作过渡转接板，就能直接固定在铝型材机架、铸铁设备平台或者工装板上，安装基面的平面度要求控制在0.02mm以内，避免基座锁紧后发生形变影响内部轴承的回转精度。侧面集成的接线模块采用双航空插头布局，分别对应动力供电与编码器信号传输，插头采用侧向出线设计，不会占用转盘上方的操作空间，也能避免转盘回转过程中线缆发生缠绕，接线端的防护结构可以适配车间内少量切削液飞溅、粉尘漂浮的常规生产环境，不需要额外增加外置防护壳。顶部的回转法兰采用标准止口设计，法兰端面上的螺纹孔、定位销孔按照通用工装安装尺寸排布，用户可以直接固定气动卡盘、工装夹具、检测探头支架等执行部件，不需要二次加工转接法兰，缩短设备搭建的周期。设计过程中，内部的支撑结构采用交叉滚子轴承作为主承载件，这类轴承可以同时承受轴向载荷、径向载荷与倾覆力矩，对于转盘上工件偏载放置的工况有更好的适应性，不会因为单侧负载过大导致回转卡滞或者精度下降；定子与转子的同轴度通过基座与轴承室的一体加工保证，装配时不需要反复调整同轴度，就能将气隙均匀度控制在设计要求范围内，避免运行过程中出现转矩波动、发热异常的问题。在实际选型适配时，这款转盘适合工位间距小、分度频率高的多工位设备，比如小型五金件的冲压铆接工位、消费电子零部件的视觉检测工位、小型产品的自动组装工位，相比传统凸轮分割器，它可以实现任意角度的分度设定，不需要更换凸轮就能适配不同工位数的生产需求，换型时只需要在控制系统中修改分度角度参数即可，大幅缩短产线换型的调试时间。结构细节上，基座与上部回转体之间采用非接触式密封结构，长期运行不会有密封件磨损产生的碎屑污染车间环境，也能阻挡外部粉尘进入电机内部，延长设备的维护周期；整体外形的圆柱主体直径控制在紧凑范围内，不会占用过多的设备安装空间，对于设备布局紧凑的桌面型自动化设备、小型立式加工单元的适配性更好。需要注意的是，安装时要保证输出法兰的端面跳动在允许公差范围内，锁紧顶部负载的螺丝时要采用对角锁紧的方式，避免法兰受力不均发生形变；接线时要做好动力线与编码器线的屏蔽处理，避免车间内其他大功率设备的电磁干扰影响编码器的信号稳定性，保证位置反馈的准确性。
