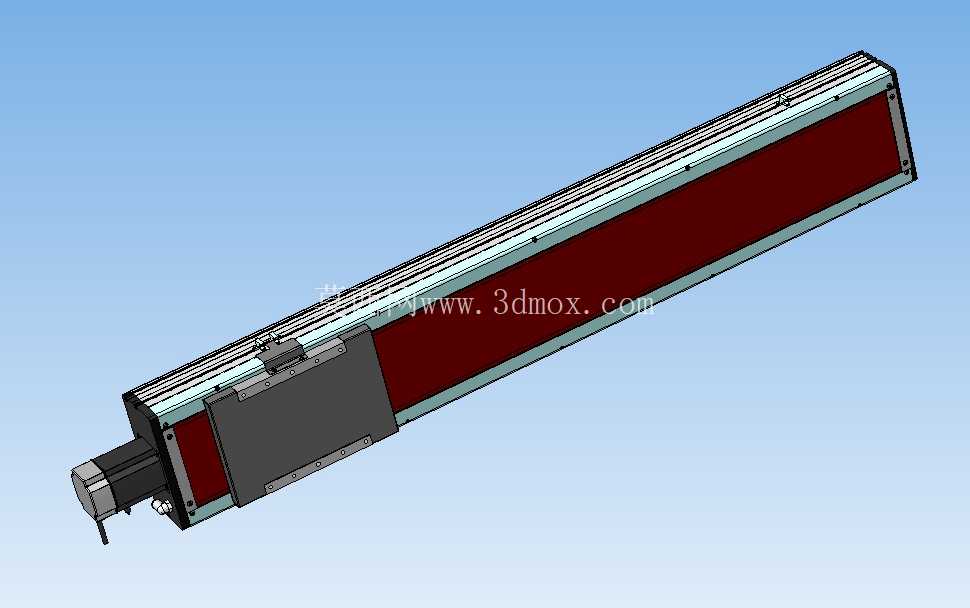

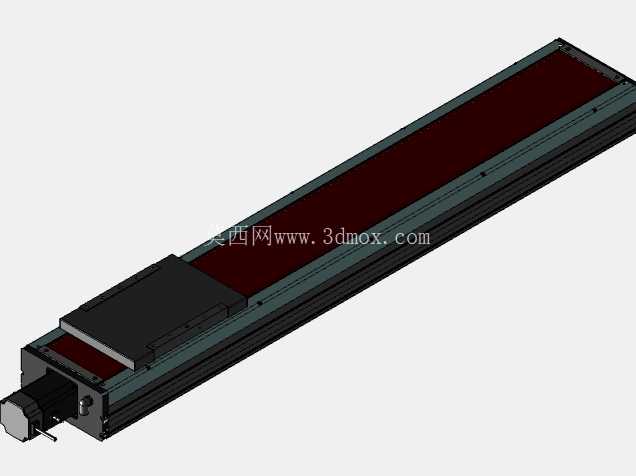

千毫米行程中央驱动线性运动模组结构

长行程线性传动部件在自动化产线布局中，常被用于大跨度工位间的工件转运、检测探头的长距离扫查、喷涂设备的往复走刀路径搭建，相比传统的气缸传动，这类采用中央电机直连驱动的线性模组，能在全行程范围内实现速度、位置的精准可控，不会出现气动元件长行程下推力衰减、定位精度飘移的问题，在汽车零部件冲压工序的上下料、光伏组件的层压前对位输送、长尺寸型材的钻孔加工工位都有大量落地应用。这款行程达1000毫米的线性运动单元，采用电机侧端中央直连的驱动布局，区别于传统的皮带侧装、丝杆端部外伸的连接方式，驱动端的同轴度更容易在装配阶段保证，传动链的反向间隙可以控制在更小的区间，滑台在全行程移动过程中，驱动端的偏载力矩被完全抵消，不会因为单侧受力导致导轨滑块出现偏磨，能有效延长部件的实际使用寿命。从结构设计逻辑来看，模组主体采用封闭型铝型材基座作为承载基体，型材内部集成了滚动直线导轨副与传动丝杆组件，外侧用不锈钢防护带覆盖整个行程开口，能阻挡车间环境里的金属切屑、焊接飞溅、粉尘杂物进入传动副内部，适配冲压车间、焊接工位这类多粉尘、多杂物的恶劣生产场景，不需要额外加装外置防护罩就能满足IP等级要求，减少设备后期的维护工作量。滑台部分采用一体化安装法兰设计，安装面预留了标准的螺纹孔阵列，用户在搭载末端执行器时，可以直接按照孔位定位安装，不需要额外做转接板的配做加工，能缩短设备集成的设计与装配周期。在安装边界上，这款模组的基座两端预留了标准的安装定位孔，既可以采用水平卧式安装，作为长距离直线输送的承载轴，也可以采用立式垂直安装，搭配制动型驱动电机完成上下方向的长行程举升动作，安装时只需要保证基座的安装平面平面度符合装配要求，就能避免导轨因安装面变形出现卡滞、爬行的问题。在实际选型应用中，这类长行程线性模组需要重点校核全行程内的滑台负载偏心量，当负载重心偏离滑台安装面中心距离过大时，需要额外计算导轨滑块的额定静载荷安全系数，避免在急停、高速往复运动时出现滑块滚道压溃的问题。传动部分采用的研磨级丝杆组件，预紧力在出厂前已经完成调校，用户在日常维护时只需要按照运行时长定期补充润滑脂，不需要自行拆解调整预紧，就能长期保持稳定的定位精度。模组两端的限位位置设置了硬限位缓冲结构，即使软限位触发失效，滑台运动到行程端部时也会被缓冲块吸收冲击动能，不会出现撞坏驱动端、丝杆螺母的问题。在三维建模过程中，这款模型完整还原了模组的所有外部安装尺寸、接口位置，包括电机端的安装法兰尺寸、滑台的安装孔位坐标、基座的截面轮廓尺寸，结构设计人员在做设备整体布局时，可以直接调用模型完成干涉检查，不需要再手动测绘外部尺寸，能有效减少布局阶段的尺寸错误。相比拼接式的长行程导轨结构，这种集成式的线性模组不需要用户自行组装导轨、丝杆、电机座等零散部件，所有传动部件的同轴度、平行度都在出厂装配时完成校准，集成到设备上时只需要完成整体固定、电气接线就能投入使用，装配难度远低于散件组装的传动结构，尤其适合非标准自动化设备的快速搭建场景，能帮助设计人员减少大量的传动结构设计、装配调校的工作量。在长行程应用场景下，这类模组的丝杆转速需要避开临界转速区间，设计选型时要结合实际需要的移动速度、负载重量核算丝杆的直径与导程匹配关系，避免高速运行时出现丝杆共振，影响运行平稳性与定位精度。封闭的结构设计也让这款模组可以应用在有少量切削液飞溅的机加工上下料场景，防护带可以阻挡切削液进入型材内部，避免润滑脂被冲刷流失导致传动副过早磨损。
