带弯脚引线4x11规格陶瓷管保险丝

在车载低压配电回路、工控板卡电源入口这类对过流保护响应速度有硬性要求的场景里，直插式带引线保险管是应用占比极高的保护元件，本次建模的这款弯脚引线保险管，正是针对PCB卧式贴装场景做了引脚形态适配的型号。不同于常规无引线保险管需要额外搭配座体安装的结构，这款元件直接将引脚与端帽做压接固定，省去了配套卡座的物料成本与安装空间，在空间紧凑的车载控制模块、小型开关电源内部，这种结构的优势尤为明显。

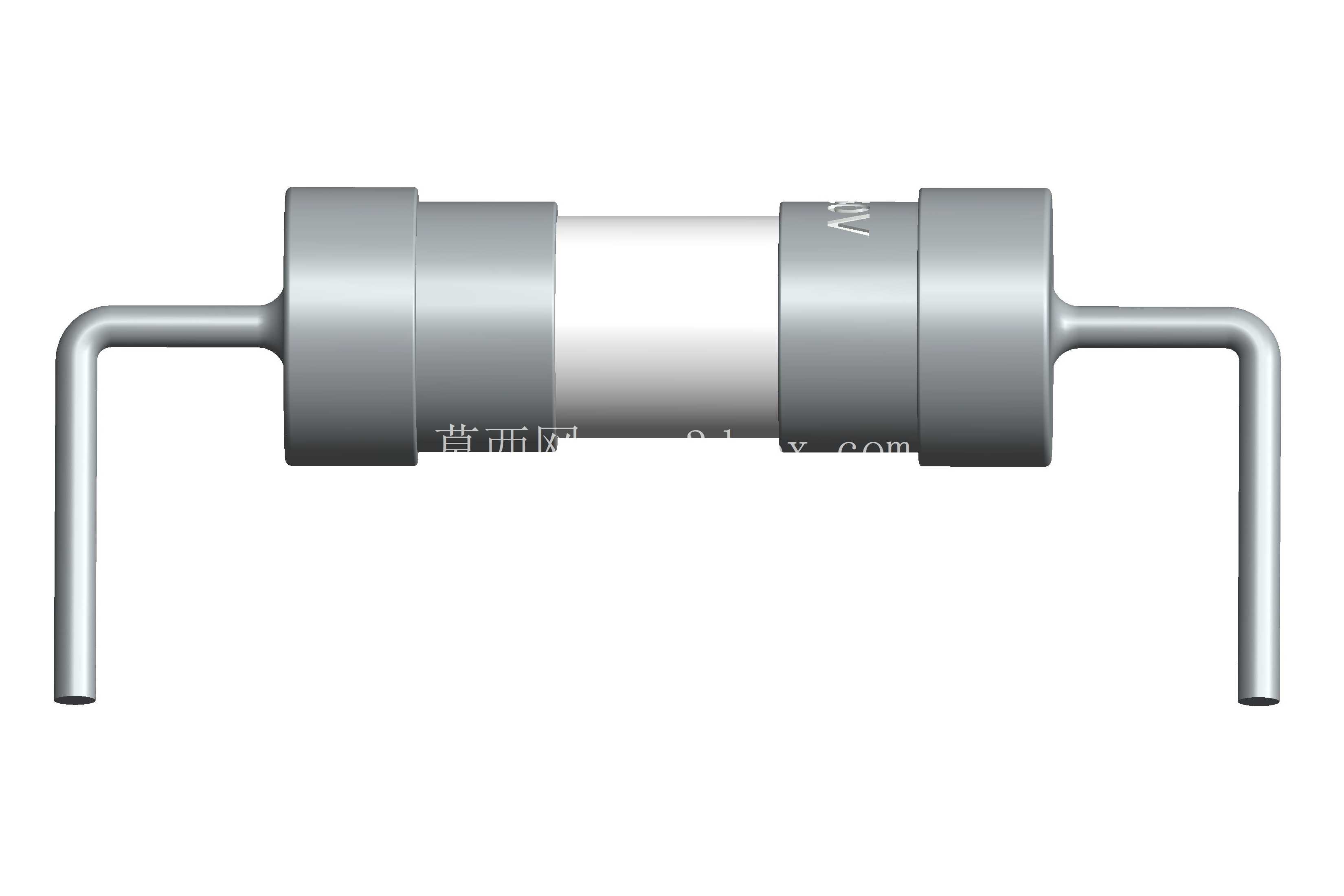

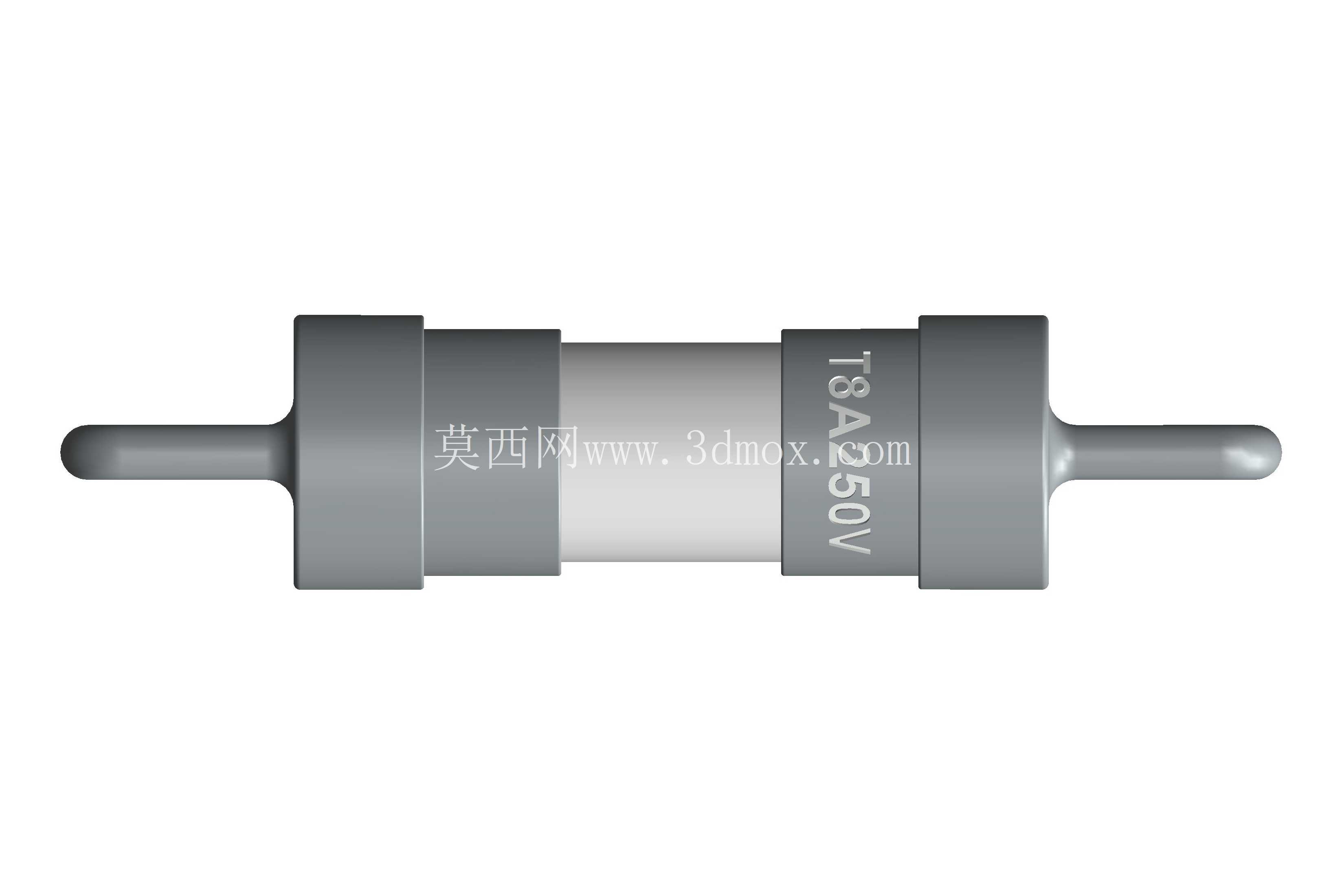

从实际安装适配的角度看，这款保险管的本体直径控制在4mm，本体有效长度11mm，引脚弯折后形成的安装跨距为17mm，建模时特意还原了引脚的弯折圆角与端帽压接处的细微台阶，这些细节在做PCB装配干涉检查时至关重要——很多新手建模时会忽略引脚弯折处的R角，直接做直角弯折处理，导出的STEP模型在做装配仿真时会出现与焊盘边缘、周边贴片元件的干涉误报，甚至会误导PCB封装的焊盘间距设计，导致实际生产时元件无法顺利插装。

设计这类元件的三维模型时，首先要明确其核心功能边界：保险管的核心作用是回路电流超过额定阈值时，内部熔丝快速熔断切断回路，避免后端贵重元件因过流烧毁，因此模型的外形尺寸必须严格匹配实物的安装边界，不能为了建模省事随意简化端帽的压接结构、引脚的线径与弯折角度。这款保险管的陶瓷本体做了哑光质感还原，两端的金属端帽与引脚做了镀锌层的金属质感区分，中间的陶瓷管部分特意做了细微的表面磨砂纹理，还原陶瓷材质的实际视觉特征，避免渲染时出现塑料感的失真效果。

从应用场景的适配性来看，这款弯脚结构的保险管相比直脚型号，更适合波峰焊生产工艺：引脚弯折后贴装时元件本体可以平贴PCB板面，过波峰焊时不会出现元件浮高、歪斜的问题，焊接一致性远高于直脚插装的型号。建模时引脚的伸出长度做了适配常规PCB板厚的设计，引脚末端超出焊盘的长度控制在1.5-2mm区间，刚好满足波峰焊的吃锡要求，不会因为引脚过长导致剪脚工序额外增加工时，也不会因为引脚过短出现焊锡浸润不足的虚焊问题。

在结构细节处理上，端帽与陶瓷本体的配合处做了0.02mm的压接溢边还原，这是实际生产中端帽压入陶瓷管时必然会出现的工艺特征，很多通用元件模型会把这个位置做成完全齐平的理想结构，虽然不影响整体尺寸判断，但在做产品渲染、装配动画制作时，会因为缺少这些工艺细节显得模型失真，缺乏真实工业产品的质感。另外引脚与端帽的连接位置做了点焊痕迹的细微结构还原，这个位置是引脚与端帽电气连接的核心点位，还原这个细节也能让模型在做剖面展示、结构爆炸图时更符合实际生产的工艺逻辑。

对于结构设计工程师来说，这类标准电子元件的三维模型精度直接影响整机的Layout效率，准确的安装跨距、本体直径、引脚线径参数，可以让工程师在PCB布局阶段就提前预留好安装空间，避免后期打样时出现元件与周边结构件、散热片干涉的问题。尤其是在车载冲压模具配套的电控模块设计中，保险管的安装位置往往靠近接线端子、继电器这类大尺寸元件，精准的模型可以帮助工程师在有限的壳体空间内优化元件排布，提升空间利用率，同时也能为后续的安规距离校验提供准确的模型依据，确保带电体之间的电气间隙满足行业标准要求。
