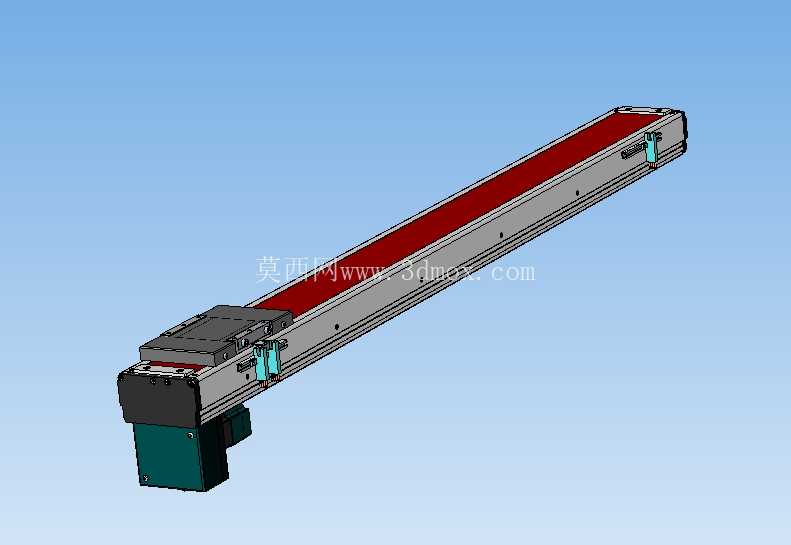

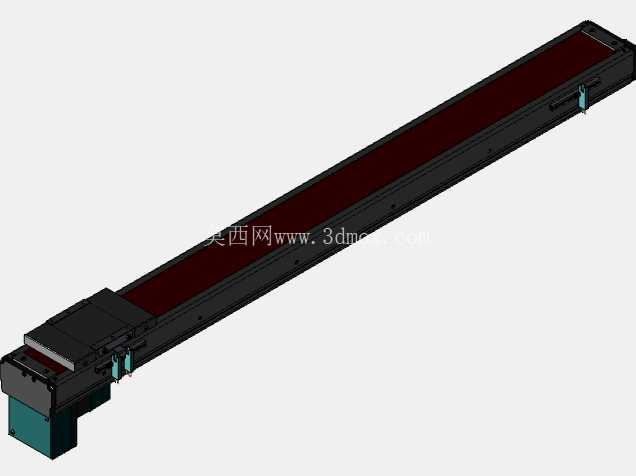

底部驱动950行程长距线性传动模组

在自动化产线的长距离工位移载场景里，比如汽车冲压线的板料跨工位输送、电子组装线的大跨度工位搬运、检测设备的长行程扫描位移，常规的侧装驱动线性模组往往会因为驱动端外伸结构挤占安装空间，或是同步带/丝杠的长距下垂问题影响传动精度，这款底部驱动的950毫米行程线性运动模组，正是针对这类场景的安装与传动需求做的定向结构设计。从实际安装边界来看，模组主体采用封闭式铝型材基座，型材截面做了等强度优化，在950毫米的总长度下，基座自身的直线度可以控制在每米0.02毫米以内，不需要额外加装支撑导轨就能满足常规中低速移载的刚度需求，底部安装的驱动电机直接与模组内部的传动副连接，相比端部驱动的同行程模组，整体长度方向可以节省120毫米左右的安装空间，对于设备内部布局紧凑、长度方向安装尺寸受限的场景非常友好，比如多工位并列排布的冲压上下料工位，每台模组节省的长度空间可以让工位排布更紧凑，缩小整线的占地面积。从功能特性上看，模组的滑动台采用密封式滑块结构，内部集成了四个循环滚珠滑块与型材内置的精密导轨配合，滑动阻力小，额定动载荷可以满足15公斤以内的工件水平移载需求，滑块上方预留了标准的螺纹安装孔位，可以直接加装气动夹爪、真空吸盘、检测探头等执行元件，不需要额外做转接板设计；模组的上半部分采用防尘钢带密封，红色的防尘带可以阻挡车间环境里的冲压碎屑、焊接烟尘、灰尘杂质进入导轨与传动副内部，在汽车冲压车间这类多粉尘的工况下，能大幅降低导轨的磨损速度，延长日常维护的周期。设计思路上，这款模组没有采用常规的端部电机安装结构，而是将驱动电机布置在模组靠近一端的底部位置，通过内置的同步带轮传动机构将动力传递给模组内部的传动同步带，这种布局一方面缩短了模组的整体外伸尺寸，另一方面电机的重心落在模组安装基准面的正下方，设备运行时的整体重心更低，高速往复运动时的震动更小，对于需要频繁启停、定位精度要求在0.1毫米级别的移载工位来说，这种结构可以有效降低高速运动时的惯量冲击，提升工位停留时的稳定性。在实际选型适配的时候，需要注意模组的安装面平面度要求，底部的安装基准面需要保证每米长度内的平面度误差不超过0.05毫米，避免安装时强行锁紧导致型材基座变形，影响导轨的运行顺畅度；电机端的出线方向预留了三个方向的走线空间，可以根据设备内部的线槽排布方向选择左侧、右侧或是底部出线，避免走线与周边设备部件产生干涉；模组的两端都预留了硬限位安装槽，可以加装机械式限位开关与原点传感器，不需要额外设计限位安装支架，减少设计阶段的零件投入。从传动结构的细节来看，模组内部的同步带采用钢丝芯同步带，在950毫米的行程下，同步带的预紧力可以通过端部的张紧螺栓调节，长期运行后如果出现同步带松弛导致的定位误差，可以直接从端部调整张紧量，不需要拆解模组的主体密封结构，日常维护的操作门槛很低；滑动台的侧面预留了感应片安装位，可以根据实际的工位行程需求调整感应片的位置，灵活设置软限位的触发位置，适配不同的移载行程需求，不需要对模组主体做二次加工。在汽车冲压模具的配套自动化改造场景里，这类长行程线性模组常被用来做冲压件的工序间输送，比如将冲压完成的小型结构件从冲床工位输送到检测工位，或是在多工位级进模的出料端做工件的长距离分拣移载，底部驱动的结构可以让模组直接安装在冲床的侧方机架上，不会因为电机外伸与冲床的安全门、机架加强筋产生干涉，封闭式的防尘结构也能适应冲压车间多油污、多铁屑的恶劣工况，相比开放式的导轨传动结构，故障率要低很多。
