1050毫米行程右侧驱动线性运动模组

在自动化产线搭建、非标设备开发的过程中，直线传动单元的选型与结构设计往往直接决定整套设备的运行节拍与负载适配能力，这款行程达1050毫米的右侧驱动线性运动单元，正是面向中长行程往复传动场景开发的结构方案。从实际应用场景来看，这类线性运动单元常被用于汽车零部件冲压工序的工件移送、3C产品组装线的点位搬运、检测设备的探头往复驱动、包装机械的推料机构等需要精准直线位移的工位，相比传统的气缸传动，这类丝杆或同步带驱动的线性模组具备行程可控、多点位停靠、运行速度平稳的优势，能够适配不同工艺段的位移节奏需求。

从结构设计思路来看，这款模组采用右侧集成驱动端的布局，将动力输入单元布置在滑台行程的右端位置，这种布局能够有效压缩模组左侧的安装空间，方便在设备左侧布置其他工位组件，避免驱动端与周边工装产生结构干涉。模组主体采用铝合金挤压型材作为基座，型材本身自带的安装槽道既可以作为滑台运行的导轨基准面，也能直接用于整机安装时的螺丝固定，减少额外加工安装面的工序，基座的截面设计经过刚度校核，在1050毫米的全行程范围内，能够保证滑台运行时的直线度偏差控制在合理区间，避免长行程下基座挠度变形影响运行精度。

滑台部分的设计兼顾了负载安装便利性与运行稳定性，滑台表面预留了标准化的安装螺孔阵列，能够直接适配不同规格的工装夹具、吸盘架、检测探头等末端执行件，无需额外制作转接板。滑台与基座之间的导向副采用内嵌式导轨设计，将导轨完全封闭在型材基座与同步带防护钢带之间，能够有效阻挡车间环境中的金属碎屑、粉尘、切削液进入导轨运行面，降低日常维护的频次，延长导向部件的使用寿命。驱动端的连接结构采用标准化的电机安装法兰，能够适配不同功率的伺服电机或步进电机对接，用户可以根据实际负载重量、运行速度需求灵活选配动力单元，不需要对模组主体结构做二次修改。

从安装边界尺寸来看，这款模组的总长度需要在1050毫米有效行程的基础上，叠加两端的端座尺寸与右侧驱动端的突出长度，在设备布局时需要预留足够的安装空间，尤其是右侧驱动端的电机安装位置，需要预留电机接线、维护操作的空间，避免设备组装完成后电机拆装困难。模组的底部安装面可以通过型材槽内的T型螺丝从任意位置固定，也可以在两端端座上加工定位销孔做精准定位，安装时需要保证模组安装基准面的平面度，避免强行锁紧螺丝导致基座变形，进而影响滑台运行的顺畅度。

在实际功能表现上，这款线性运动单元能够实现全行程范围内的平稳往复运动，同步带传动的版本可以实现较高的运行速度，适合轻负载、快节拍的移送场景；如果替换为丝杆传动结构，则可以实现更高的定位精度，适合需要精准位移控制的检测、组装工位。模组侧面预留的传感器安装槽，可以方便地安装原点传感器、正负限位传感器，用户可以根据实际的行程需求调整传感器位置，设定软限位与硬限位的保护位置，避免滑台运行超程撞坏端座结构。滑台内部的缓冲结构能够在滑台运行到两端极限位置时吸收冲击动能，降低高速运行时的碰撞噪音与结构冲击。

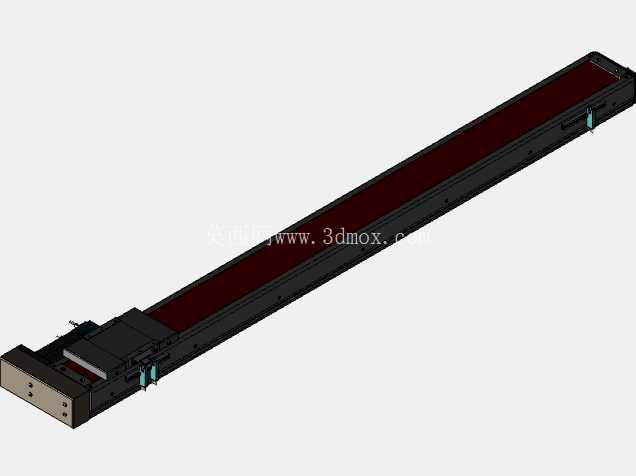

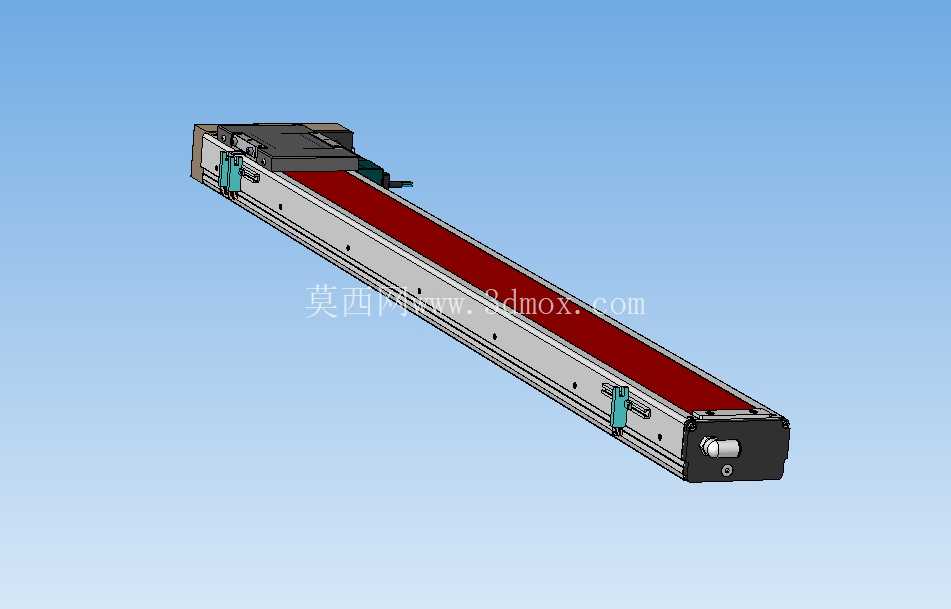

对于结构设计从业者来说，这款模组的三维模型可以直接用于非标设备的布局装配，在设计阶段就能准确核对模组与周边工装的干涉情况，提前验证安装空间是否充足，减少后期设备组装时的结构修改工作量。模型完整还原了模组的外部轮廓、安装孔位、驱动端连接尺寸，能够直接生成工程图用于安装板的加工开孔，也可以基于这个模型做末端执行件的适配设计，大幅缩短非标设备的开发周期。在选型匹配时，设计人员可以根据实际的负载重心位置、运行加速度需求，校核模组的负载能力，确认导轨的额定动载荷是否满足使用需求，避免选型不当导致模组使用寿命缩短。
