卧式工业压力容器带管路爬梯结构

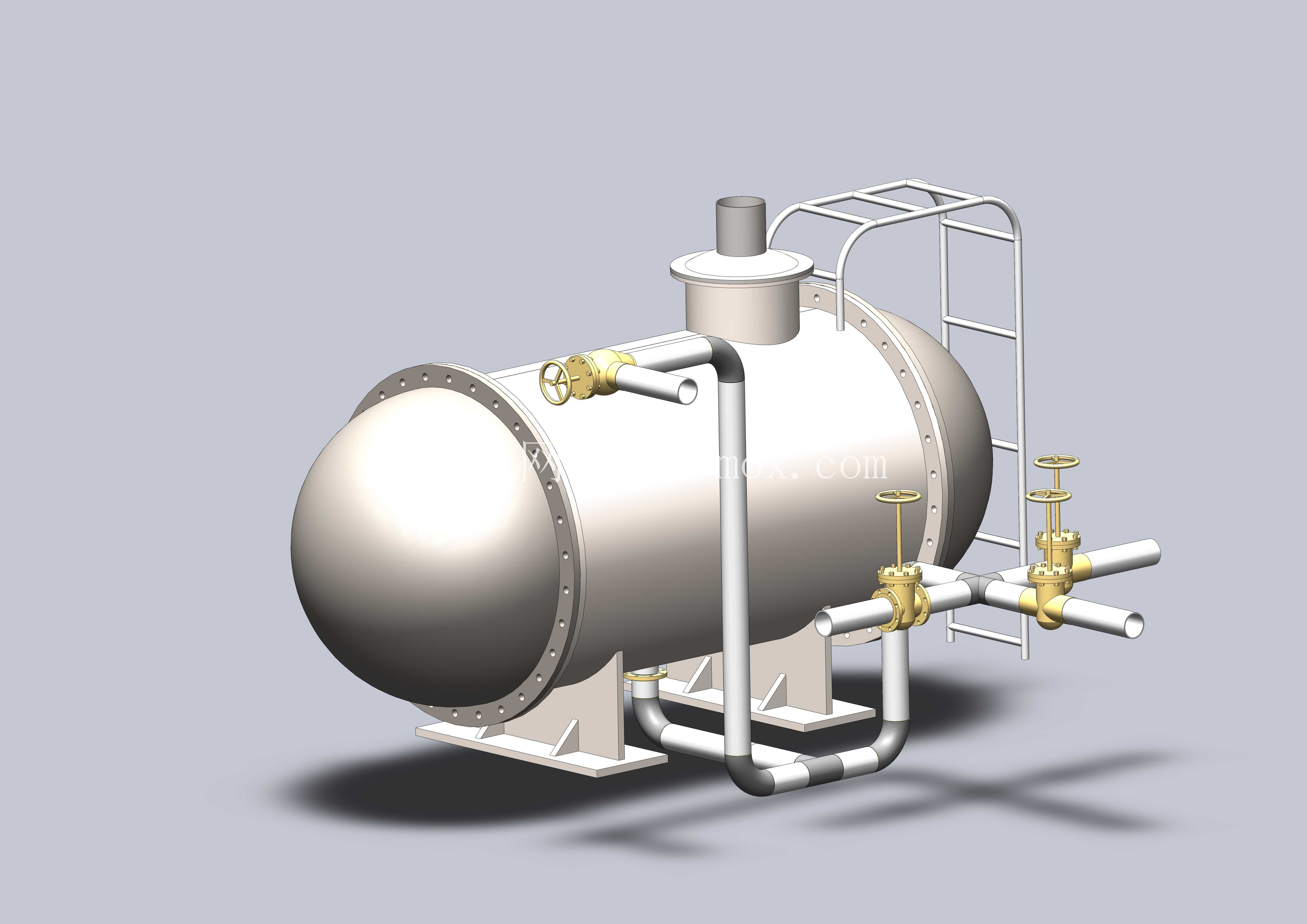

在化工、油气储运、食品加工、制药等多个流程工业场景中，卧式承压储罐是核心的物料存储单元，这类设备的三维建模精度直接影响后续管路布局、安装校核、运维通道设计的合理性，很多现场安装出现的管路干涉、操作空间不足问题，本质上都是前期建模阶段遗漏了附属结构的尺寸边界导致的。这个模型完整还原了卧式承压储罐的全结构细节，从筒体的卷焊成型结构到两端的椭圆形封头，再到封头与筒体连接的法兰螺栓排布，都按照实际工程的常规设计比例做了还原，没有刻意简化连接部位的细节，能直观看到法兰密封面的螺栓孔分布逻辑，这部分结构在做管路应力分析的时候是重要的约束参考点。设备的支撑采用的是标准鞍式支座，两个鞍座分别布置在筒体长度方向的合理受力位置，其中一个为固定鞍座，另一个为滑动鞍座，建模时保留了鞍座与筒体连接的垫板结构，这部分细节很容易被初级建模者忽略，实际生产中垫板的作用是分散鞍座对筒体的局部压应力，避免薄壁筒体在支座位置出现失稳变形，鞍座底部的安装底板预留了地脚螺栓的安装空间，能直接对接土建基础的安装尺寸校核。筒体顶部设置了人孔结构，人孔带短节与法兰盖，方便后期设备内部检修与清理，人孔旁配套安装了直爬梯与顶部操作平台护栏，爬梯的踏步间距、护栏高度都符合工业操作平台的安全规范要求，爬梯与筒体的连接采用的是可拆卸的抱箍式支架，避免直接在筒体上焊接过多附件造成的应力集中，这部分结构的建模还原了实际安装的连接逻辑，能直接用于操作空间的干涉检查。设备的外部管路系统做了完整的细节呈现，包含不同管径的工艺管道、法兰连接的截止阀、管道弯头与三通结构，管路的走向充分考虑了操作阀门的可达性，所有阀门的手轮位置都布置在站在地面或者操作平台上能够轻松操作的高度，没有出现阀门被管道遮挡、操作空间不足的问题。管道与筒体的连接位置都做了补强圈结构的还原，这是承压设备开孔后必须的强度补强措施，建模时没有省略这部分细节，能让使用者清晰看到开孔补强的实际位置与尺寸范围。从安装边界来看，这类卧式储罐的安装需要预留足够的周边操作空间，尤其是阀门集中的管路侧，需要预留至少1.2米以上的操作通道，爬梯侧需要预留人员上下的通行空间，设备两端的封头位置需要预留足够的抽芯、检修空间，方便后期对内部构件进行维护。建模时的尺寸比例参考了常规中等容积卧式承压罐的参数范围，筒体长径比控制在3:1左右，这个比例是卧式储罐的常用长径比，既能够保证设备的稳定性，也能合理控制物料的存储液位波动范围。管路系统的设计采用了分层布置的逻辑，不同功能的工艺管道（进料、出料、放空、排污）分别布置在不同的高度位置，避免管路交叉造成的安装与运维困难，排污管路布置在筒体的最低点位置，能够保证设备内部的物料完全排空，没有残留死角，放空管路设置在筒体顶部的最高位置，能够在进料时顺利排出罐内的气体，避免气阻影响进料效率。阀门的选型全部采用法兰连接式的工业截止阀，这类阀门的密封性能可靠，维护时可以直接拆卸更换，不需要切割管路，符合工业设备的运维需求。整个模型的结构拆分逻辑清晰，鞍座、筒体、封头、人孔、爬梯、管路、阀门都可以单独拆分出来做工程图导出，对于做同类设备设计的结构工程师来说，可以直接参考这个模型的布局逻辑调整尺寸参数，快速完成定制化设备的方案设计，也可以用于设备安装前的三维布局校核，提前发现管路与周边设备、土建结构的干涉问题，减少现场安装的整改工作量。很多初级工程师在做储罐建模时往往只做筒体和封头的主体结构，忽略了附属管路、爬梯、支座的细节，导致模型无法用于实际的工程校核，这个模型完整覆盖了现场安装需要考虑的所有附属结构细节，能直接用于项目的方案展示、安装交底、运维培训等多个场景。
