带多工位料仓的斜槽输送包装作业站

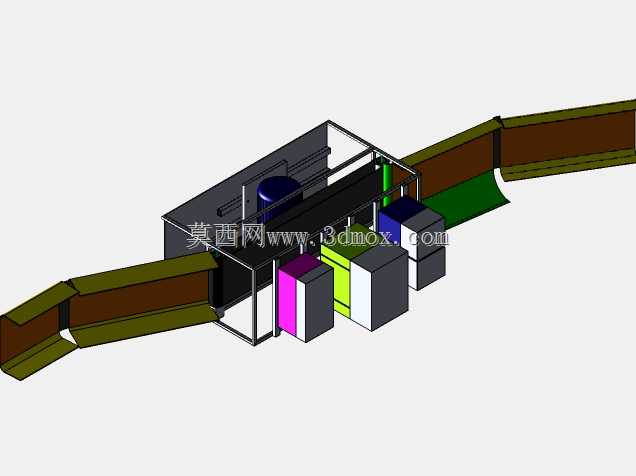

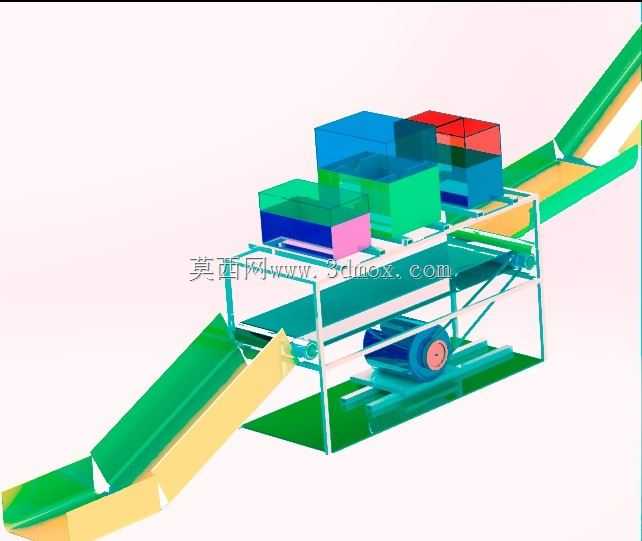

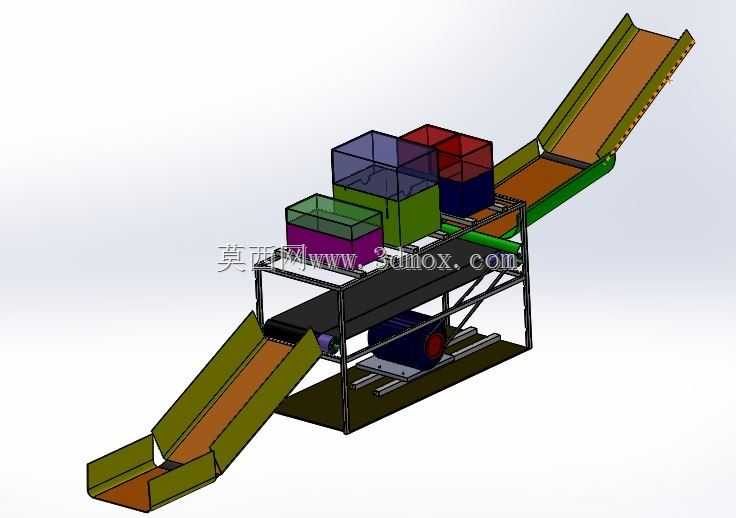

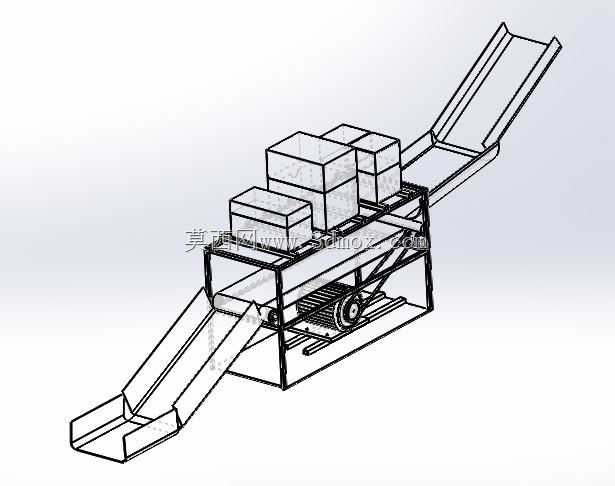

　　这套包装作业站的三维结构，核心面向中小规格零散工件的末端包装工序场景，常见于五金小零件、电子元器件、小型注塑件生产车间的包装段衔接工位，用来承接上游分拣完成的工件，完成暂存、导料、输送至包装机进料口的连贯作业，替代传统人工接料摆料的重复操作，减少包装段的人工值守点位。从结构布局来看，设备采用分体式焊接方管机架作为承载主体，机架底部预留了120mm的调平地脚安装空间，可适配车间地面±30mm的平整度偏差，整体安装占地长度约2.8米，宽度约1.1米，进料端斜槽最高处距地面1.6米，出料端斜槽最低处距地面0.4米，可直接对接市面上多数卧式、立式包装设备的进料口高度，不需要额外搭建增高台架。设备中段的水平输送段采用平皮带传动结构，

　　皮带下方设置了密集的托辊支撑，避免满载工件时皮带出现下凹跑偏的问题，皮带驱动端布置在机架下部的安装位，电机与主动辊之间采用同步带传动，传动比设置为1:3，可匹配0.1-0.5m/s的输送速度调节范围，适配不同包装节拍的产线需求。水平输送段上方布置了四个独立的分格料仓，料仓采用透明可视的板材制作，不同仓体用差异化颜色做区分，每个料仓底部都设置了独立的挡料启闭结构，可根据包装配方要求，依次释放对应仓内的工件到输送皮带上，完成多品类工件的配比投料，仓体的倾斜侧壁角度设置为42度，大于多数小型五金、塑料工件的静摩擦角，避免工件在仓内搭桥卡料，不需要额外加装振动破拱装置就能顺畅落料。设备两端的进出料斜槽采用折弯钣金焊接成型，

　　槽体内壁做了折边加强结构，斜槽的倾斜角度设置为38度，工件靠自重就能沿槽体滑动，斜槽两侧设置了高度80mm的挡边，防止工件在滑动过程中从侧边掉落，进料端斜槽衔接上游分拣设备的出料口，出料端斜槽直接对准包装设备的接料斗，斜槽与中段水平皮带的衔接处设置了柔性挡帘，减少工件下落时的弹跳飞溅。整套结构的设计思路优先考虑加工与装配的便捷性，所有钣金件、焊接件都采用常见的Q235板材与方管加工，没有特殊定制的异形型材，焊接完成后只需要做简单的端面打磨、喷塑处理就能进入装配环节，各部件之间采用螺栓连接，没有复杂的焊接拼装要求，后期维护时可单独拆卸更换斜槽、皮带、料仓等易损部件，不需要整体拆解机架。在实际工况适配方面，

　　这套作业站可兼容单重10g-500g的固体工件，单批次投料最大承载重量约120kg，料仓总容积约0.3立方米，可满足15-20分钟的连续供料需求，操作人员只需要间隔一定时间往料仓补料即可，不需要全程守在工位旁。结构设计时特意将驱动电机、传动部件都布置在机架内侧的封闭区域，外侧加装可拆卸的防护盖板，避免车间内的灰尘、工件碎屑进入传动部位造成卡滞，同时也能防止操作人员误触运动部件带来的安全风险。机架的侧面预留了传感器安装位，可根据需求加装料位检测传感器、工件计数传感器，对接产线的PLC控制系统，实现缺料提醒、计数统计、节拍联动的自动化运行，不需要额外做结构改装。不同颜色的料仓除了做功能区分之外，也能帮助操作人员快速识别对应仓内的工件品类，减少补料时的错投概率，斜槽与皮带的衔接缝隙控制在5mm以内，避免小型工件卡入缝隙造成设备卡顿，所有钣金边缘都做了倒钝处理，没有尖锐的毛刺棱角，避免操作人员作业时被划伤。
