带制动器HG-KR053B交流伺服电机结构

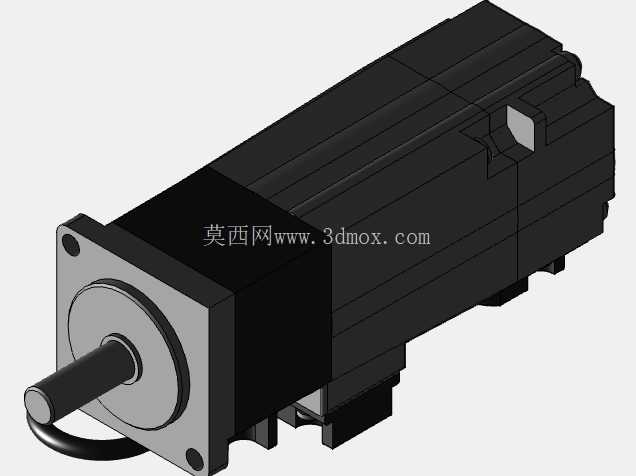

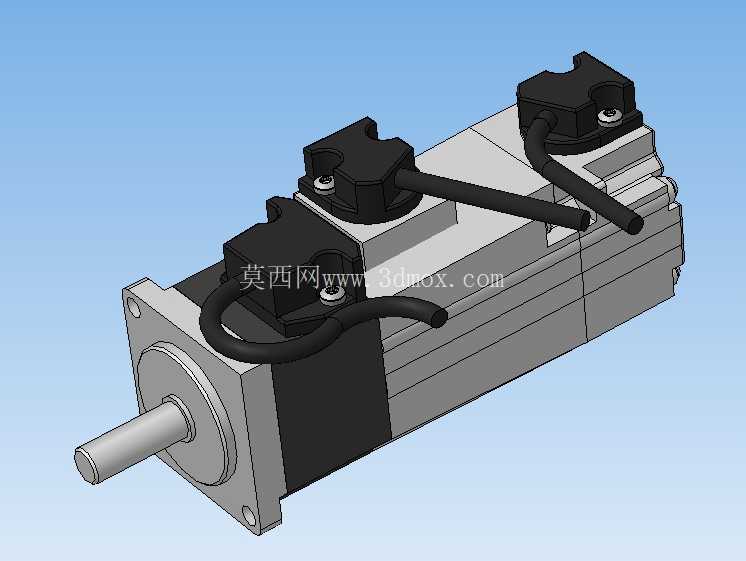

在自动化产线的定位工位、垂直升降轴、需要断电保持位置的机械结构中，普通伺服电机存在断电后轴系受外力偏移的风险，带制动器的交流伺服电机正是为解决这类场景的痛点设计，这款HG-KR053B型带制动交流伺服电机，在常规伺服驱动的基础上集成了失电制动模块，能够在驱动电源切断的瞬间锁死输出轴，避免负载滑移、位置偏移带来的加工误差或是安全隐患，常见于电子制造贴装设备的Z轴升降、冲压生产线的送料定位、汽车焊装夹具的驱动单元、数控机床的进给轴等对位置保持有严格要求的工位。从结构设计来看，这款电机采用方形端盖配合法兰安装的结构形式，输出轴为单伸端光轴，轴端预留了键槽加工基准，能够适配同步轮、联轴器、行星减速机等不同传动连接件的安装需求，安装法兰的止口尺寸、安装孔位间距遵循小功率伺服电机的通用安装规范，能够直接替换同功率段无制动的同系列伺服电机，不需要额外修改设备的安装板结构，降低设备改造成本。电机本体的壳体分为三段式结构，前端为输出端的轴承安装座，集成了前轴承的密封结构，能够阻挡加工现场的切削液、粉尘进入轴承腔，延长轴承使用寿命；中段为定子与转子的核心腔体，外部壳体做了散热筋的优化设计，在自然风冷的条件下能够满足额定转速下的散热需求，不需要额外加装散热风扇，减小电机整体的轴向尺寸；后段集成了制动器模块与编码器腔体，两个电气接线盒分别布置在电机壳体的上部，一个为动力线接线端，一个为制动器与编码器的信号线接线端，接线盒采用倾斜出线的设计，能够避免线缆弯折半径过小导致的线芯断裂问题，同时方便现场布线时调整线缆走向，不会和周边的设备结构产生干涉。制动器部分采用失电制动的摩擦片结构，当电机正常通电运行时，制动器内部的电磁线圈得电吸合摩擦片，解除对电机轴的锁止，电机可以正常运转输出扭矩；当驱动电源断开或是设备触发急停信号时，电磁线圈失电，弹簧机构推动摩擦片压紧制动盘，通过摩擦力锁死电机输出轴，锁止扭矩能够匹配电机的额定输出扭矩，保证垂直轴负载在断电状态下不会出现下滑，满足设备的安全防护要求。从安装边界来看，这款小功率伺服电机的整体轴向长度控制紧凑，相较于同功率无制动的伺服电机，仅在后端增加了制动器的轴向尺寸，不会过多占用设备的安装空间，电机的出线方向可以根据安装需求调整接线盒的朝向，适配水平安装、垂直安装、侧装等不同的安装姿态，编码器采用高分辨率的磁性编码器，能够实现精准的转速与位置反馈，满足高精度定位的控制需求。在实际选型应用中，需要注意制动器的供电回路需要和电机动力回路做互锁设计，避免电机运行时制动器未完全打开导致摩擦片磨损，同时在安装联轴器时需要保证输出轴和从动轴的同轴度，避免额外的径向力损坏电机的前轴承，电机壳体的接地端子需要可靠连接设备接地排，避免电磁干扰影响编码器信号的稳定性。这款电机的三维结构完整还原了实体的所有装配细节，包括接线盒的内部走线空间、制动器的摩擦片间隙、安装法兰的倒角细节、输出轴的轴肩定位尺寸，能够直接用于设备的三维布局设计，做干涉检查、安装空间校核、线缆走向模拟，不需要再重新测绘建模，能够大幅缩短设备设计阶段的建模周期，在做虚拟调试时也可以直接导入模型，模拟电机运转时的周边空间余量，避免实际装配时出现结构干涉的问题。
