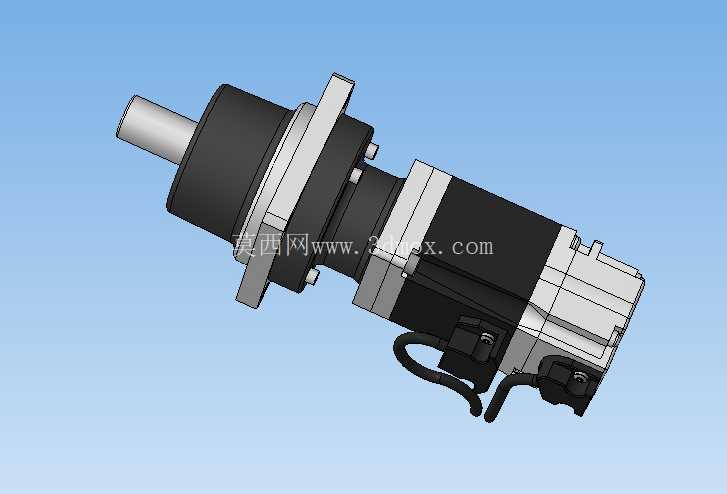

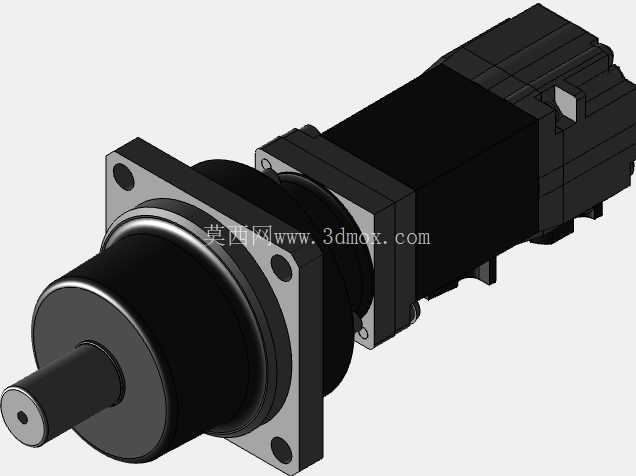

带行星减速结构的交流伺服驱动装置

在汽车冲压生产线的送料工位、自动化装配线的精密位移执行端、数控加工设备的进给轴驱动场景中，这类集成行星齿轮减速结构的交流伺服装置是保障运动精度与输出扭矩匹配的核心部件。不同于直驱式伺服电机的输出特性，该结构通过前置行星减速单元，将伺服电机的高转速低扭矩输出转化为适配负载端需求的低转速高扭矩动力，同时保留伺服系统闭环控制的位置精度优势，解决了直驱电机在大惯量负载工况下易出现的响应滞后、过载报警问题。

从结构设计逻辑来看，该装置将伺服电机本体与行星减速箱做了一体化集成设计，输出端采用法兰式安装结构，安装止口与输出轴的同轴度公差控制在0.02mm以内，可直接适配冲压模具内的送料辊驱动、工装夹具的旋转分度等安装场景，无需额外设计转接法兰来补偿同轴度误差，减少了装配环节的调整工作量。动力输出轴采用标准平键连接结构，键槽的对称度公差符合通用传动部件的安装规范，可直接匹配同步带轮、齿轮等传动连接件，不需要做非标轴头改制。

行星减速单元的设计采用了单级行星齿轮传动结构，齿轮比设定为i=5，这个传动比参数是经过多场景负载匹配验证的常用规格，既不会因传动比过大导致反向背隙超标，也不会因传动比过小达不到扭矩放大的效果。行星轮系的内齿圈与减速箱壳体采用一体化加工结构，太阳轮直接与伺服电机的输出轴做过盈配合连接，取消了额外的联轴器结构，既缩短了整个驱动装置的轴向安装尺寸，也消除了联轴器连接带来的传动间隙，提升了整个传动链的刚性。伺服电机本体的尾部集成了动力与编码器接线插座，线缆采用侧出式走线设计，避免了安装时尾部线缆与设备其他部件产生干涉，接线端的防护结构可适配车间多粉尘、少量切削液飞溅的工况环境。

在安装边界尺寸上，整个装置的最大外径由减速箱法兰尺寸决定，法兰端的安装孔采用圆周均布设计，可兼容市面同功率等级伺服减速电机的安装孔位，做设备升级替换时不需要重新加工设备上的安装孔位。轴向总长度控制在紧凑范围内，在冲压模具这类安装空间受限的场景中，可直接嵌入模具的侧装空间内，不需要额外拓展安装位。装置的重心集中在法兰安装面附近，水平安装时输出轴的径向载荷可直接通过法兰传递到设备安装基座上，减少了电机本体轴承的径向受力，延长了轴承的使用寿命。

从实际使用的功能特性来看，该装置的交流伺服本体配备了高分辨率编码器，配合行星减速结构的刚性传动，可实现±1弧分以内的定位精度，完全满足汽车冲压件送料过程中的步距精度要求，不会出现送料步距偏差导致的冲压废品。减速箱内的齿轮采用渗碳淬火工艺处理，齿面硬度达到HRC58-62，可承受频繁正反转带来的冲击载荷，适配冲压生产线连续高频次的作业节奏。电机本体的散热结构采用自然冷却设计，外壳的散热筋沿轴向布置，在设备运行时可通过周围空气流动带走热量，不需要额外加装冷却风扇，减少了故障点，也避免了风扇运转带来的粉尘吸附问题，适配冲压车间多金属粉尘的作业环境。

在设备选型匹配过程中，这类集成式行星伺服装置不需要设计人员单独核算伺服电机与减速箱的参数匹配性，也不需要单独设计两者的连接结构，可直接根据负载端的扭矩需求、转速需求、安装空间尺寸完成选型，大幅缩短了设备开发阶段的选型与设计周期。针对汽车冲压模具的应用场景，该装置的输出扭矩可覆盖中小型冲压件的送料、抬料、工位间转移动作的动力需求，不需要额外增加扭矩放大机构，简化了模具内部的传动结构设计，也降低了模具整体的装配复杂度。在日常维护环节，一体化的结构设计减少了连接部位的松动风险，只需要按照常规伺服电机的维护周期检查接线紧固情况、输出轴密封件的老化情况即可，不需要对行星轮系做额外的润滑维护，降低了设备运维的工作量。
