左侧驱动450行程线性直线运动滑台

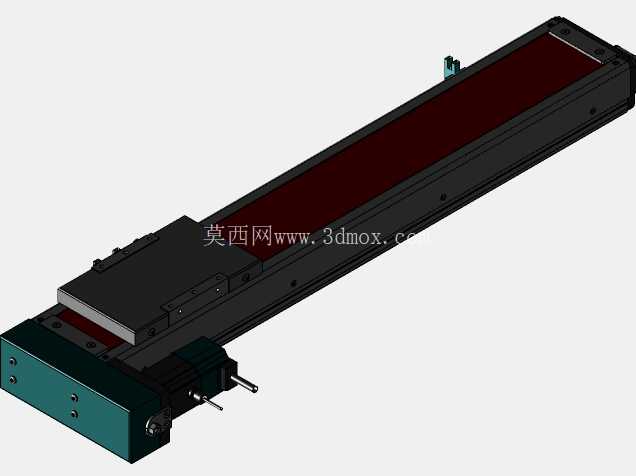

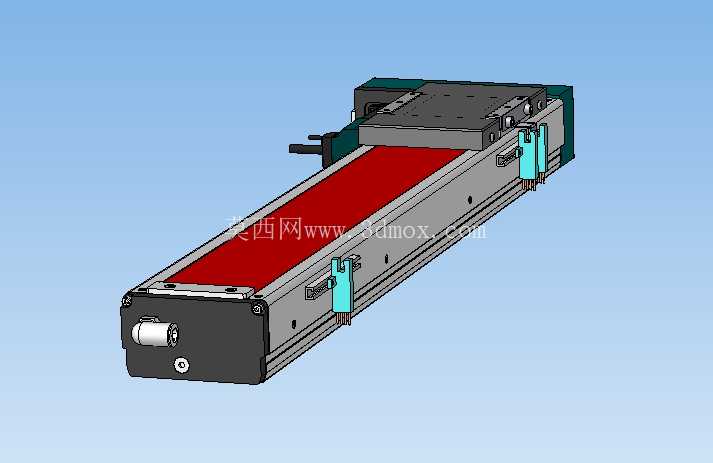

这款左侧电机布置的450毫米行程线性运动滑台，是自动化传动场景里应用极广的直线执行部件，在3C电子装配生产线的工位移载、汽车零部件冲压工序的工件送料、包装设备的推料定位、检测设备的探头往复移动场景中都能见到同结构产品的身影，本质是通过旋转电机的转动转化为滑座的精准直线位移，替代传统气缸传动无法实现多点位精准停位、行程调整灵活性差的短板。从结构设计逻辑来看，将驱动电机布置在滑台本体左侧而非端部同轴安装，核心是为了压缩滑台整体的轴向安装长度，很多设备内部安装空间轴向尺寸受限，端部装电机会导致整体长度超出安装边界，侧装电机的布局通过同步带或者内置传动副的转向衔接，在不损失传动刚性的前提下，把轴向占用空间缩短了近一个电机机身的长度，适配紧凑安装空间的设备布局需求。滑台的主体承载结构采用挤压铝型材本体，型材截面经过结构优化，内置的直线导轨副和传动组件完全集成在型材腔体内部，既可以保证整体的结构刚性，避免外露传动部件被车间的切削碎屑、粉尘污染，也能减少日常运维的清洁工作量，滑座部分采用钢板加工的安装台面，台面上预留了规则排列的安装螺纹孔，方便用户直接固定工装夹具、执行末端或者待搬运的工件，不需要额外加工转接板，降低集成时的设计加工成本。滑台的有效行程设定为450毫米，这个行程段属于中型直线滑台的常用行程区间，覆盖了绝大多数自动化工位的移载距离需求，滑座的运行依托内置的双列直线导轨副，相比单导轨结构，双导轨可以承受更大的偏载力矩，当滑台端部挂载有垂直方向负载或者侧向受力的工装时，不会出现卡滞、爬行的问题，运行平稳性更好。两端的限位结构采用硬限位加传感器触发位的双重设计，硬限位块内置缓冲胶垫，即使程序出现误动作导致滑座超程，也能通过缓冲结构吸收冲击能量，避免刚性碰撞损坏导轨或者传动部件，侧面安装的光电传感器安装槽是通长设计的，用户可以根据实际需要的行程区间，自由调整原点、正负限位的传感器位置，不需要额外加工安装位。传动部分的设计兼顾了传动精度和后期维护便利性，侧装电机的输出轴通过联轴器和内部的传动组件连接，不管是采用滚珠丝杠传动还是同步带传动的版本，传动副的预压都可以通过端部的调整螺母进行微调，长期运行出现磨损间隙后，不需要完全拆解滑台就能完成间隙补偿，维持传动精度。安装边界方面，滑台本体的底部预留了通长的安装槽，可以从底部直接用T型螺栓固定在设备的铝型材机架或者钢板安装面上，也可以通过端部的安装法兰进行垂直或者水平吊装，安装方式灵活，不需要定制复杂的安装底座。在实际选型集成时，需要注意侧装电机的出线方向，预留足够的线缆弯曲半径，避免滑台往复运动时线缆被拉扯，滑台的负载能力需要结合运行速度来核算，高速运行时需要适当降低挂载负载，避免惯性过大导致启停冲击影响传动部件寿命，滑台侧面预留的感应开关安装位适配市面上绝大多数标准槽型光电开关，不需要额外定制安装支架，集成效率很高。这类线性滑台相比自制的导轨加传动结构，所有部件都经过预装调试，出厂时已经完成了导轨平行度校准和传动间隙调整，用户拿到后只需要固定本体、连接电机动力线和传感器线就能直接使用，省去了自行设计加工、装配调试的大量时间，也避免了自行装配时因为平行度误差导致的导轨磨损快、运行卡顿问题。滑台的防尘设计采用两侧的防尘钢带，将内部的传动和导轨部件完全封闭，在有少量粉尘、切削液飞溅的车间环境下也能稳定运行，不需要额外加装防护罩，进一步压缩了整体安装尺寸。
