TO-99金属芯片封装三维结构设计

在高可靠半导体器件的应用场景中，TO-99金属封装是小尺寸气密封装的典型结构，常被用于高精度运算放大器、温度传感器、光电探测器件、高稳晶振等对环境耐受能力有严苛要求的电路单元中，常见于航空航天机载设备、工业测控仪表、井下勘探仪器、军工电子装备这类需要抵御温湿度剧变、机械冲击、电磁干扰的工况场景。这类封装的核心作用，是为内部的半导体裸芯片提供一个完全隔绝外界水汽、粉尘、腐蚀性气体的密闭腔体，同时通过金属壳体实现良好的电磁屏蔽效果，避免外界杂散电磁信号干扰芯片的微弱信号处理过程，也能防止芯片工作时的电磁辐射向外泄露影响周边电路。

从结构设计逻辑来看，该封装采用经典的圆形金属罐式结构，主体壳体为冷压成型的可伐合金圆筒，底部通过玻璃烧结工艺固定多根平行引出的金属引脚，引脚与金属底座之间的玻璃绝缘子既实现了引脚与壳体的电气绝缘，又能保证高温焊接、温度循环过程中的密封可靠性，避免不同材料热膨胀系数不匹配导致的气密性失效。壳体侧壁靠近开口位置设计有一圈凸缘结构，装配时与配套的金属盖板通过平行缝焊或者储能焊工艺封接，封接完成后整个腔体的漏率可以达到10^-9Pa·m³/s量级，完全满足高可靠器件的长期密封存储要求。

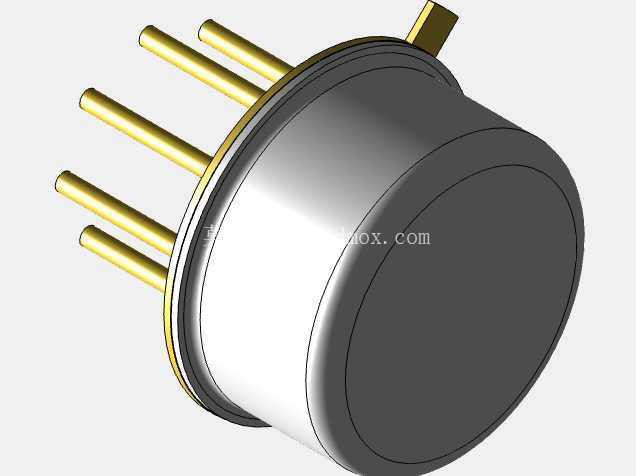

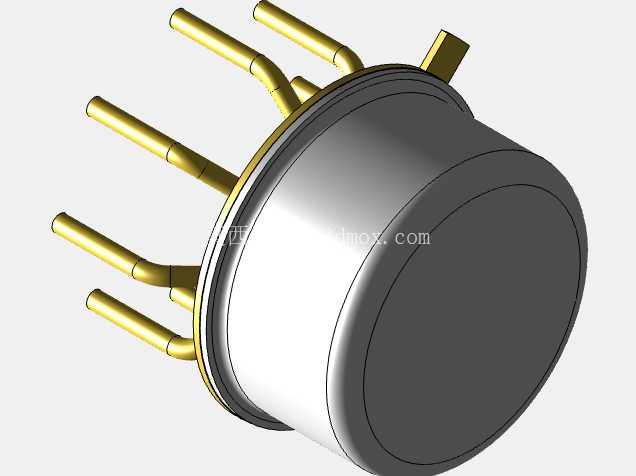

引脚部分采用镀金可伐合金材质，一共六根直插式引脚沿底座圆周均匀排布，其中一根引脚位置设计有定位凸耳，对应PCB板上的安装定位缺口，能避免装配时引脚插反导致的电路错接问题。引脚的直径、伸出长度、相邻引脚的中心距都严格遵循行业通用的安装尺寸规范，引脚伸出底座的长度可以适配2.54mm标准间距的PCB通孔安装，焊接时引脚与PCB焊盘的接触长度足够，能保证焊接后的机械强度与电气连接可靠性。壳体的外径、总高度、底座厚度都控制在极小的尺寸范围内，整体封装直径不足10mm，高度不含引脚仅为5mm左右，属于小体积金属封装范畴，在高密度安装的电路模块中可以有效节省板面安装空间。

在建模过程中，需要重点关注几个关键的装配边界：首先是玻璃绝缘子与金属底座、引脚的配合尺寸，烧结后的玻璃面需要与底座平面保持齐平，不能出现凸起或者凹陷，避免后续封盖、装配时出现干涉；其次是壳体与底座的焊接配合面，需要预留0.05mm左右的焊接间隙，保证焊料能够均匀填充接缝，同时不会出现多余焊料溢入腔体内部污染芯片的问题；再者是定位凸耳的尺寸公差，凸耳的宽度、突出高度需要严格匹配标准插座或者PCB定位孔的尺寸，公差控制在±0.1mm以内，保证器件可以顺利插入对应安装位，不会出现卡滞或者定位偏差。

实际选型使用时，这类封装的引脚可焊性需要满足260℃波峰焊5秒不脱落、不脱焊的要求，金属壳体的表面镀层采用镍金组合镀层，镀层厚度控制在镍层3-5μm、金层0.5-1μm，既可以防止壳体氧化生锈，又能保证封焊时的焊接可靠性。在结构强度方面，整个封装需要能够承受1000g以上的机械冲击、10-2000Hz的随机振动测试，不会出现引脚断裂、密封失效、内部芯片移位的问题。对于需要在极端温度环境下工作的器件，封装材料的热膨胀系数需要与内部芯片、键合丝的材料尽可能匹配，可伐合金的热膨胀系数与硅片、玻璃绝缘子接近，在-65℃到175℃的工作温度区间内，不会因为热胀冷缩产生过大的内应力，导致键合点脱落或者密封失效。

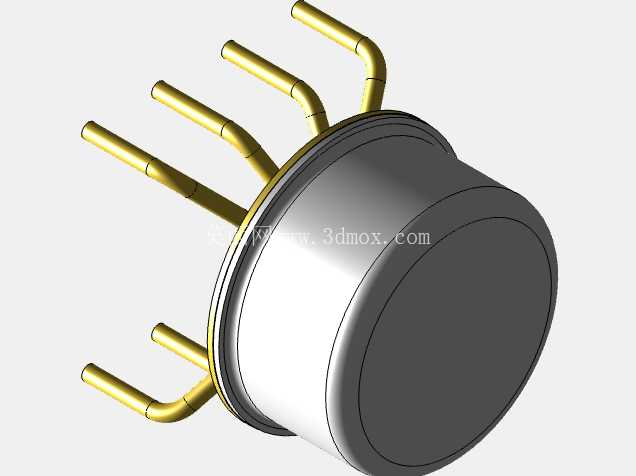

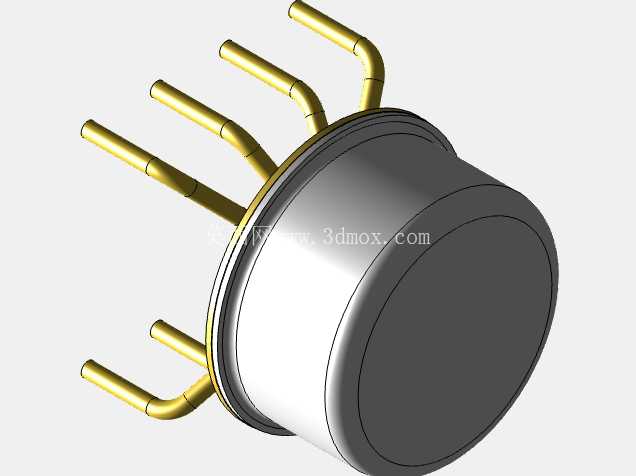

在三维建模的细节处理上，需要还原金属壳体表面的哑光镀镍质感、引脚表面的光亮镀金质感，同时准确呈现壳体与底座衔接处的焊接圆角、引脚根部玻璃绝缘子的环形轮廓、定位凸耳与壳体的一体化成型结构，避免出现结构错位、尺寸失真的问题。对于装配干涉检查来说，需要模拟器件插装到PCB上的完整状态，确认引脚伸出PCB背面的长度满足波峰焊的要求，壳体底部与PCB板面之间预留0.1-0.2mm的间隙，避免壳体直接压接在PCB表面的走线或者阻焊层上，造成短路或者阻焊层磨损。另外，在高密度多器件并排安装的场景下，需要确认相邻两个TO-99封装的壳体之间预留至少1mm的间隙，方便焊接操作和后期返修，同时避免器件工作时的热量堆积，影响相邻器件的工作稳定性。
