1050毫米行程左侧驱动直线滑台模组

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1204379
  • 1050毫米行程左侧驱动直线滑台模组
  • 1050毫米行程左侧驱动直线滑台模组

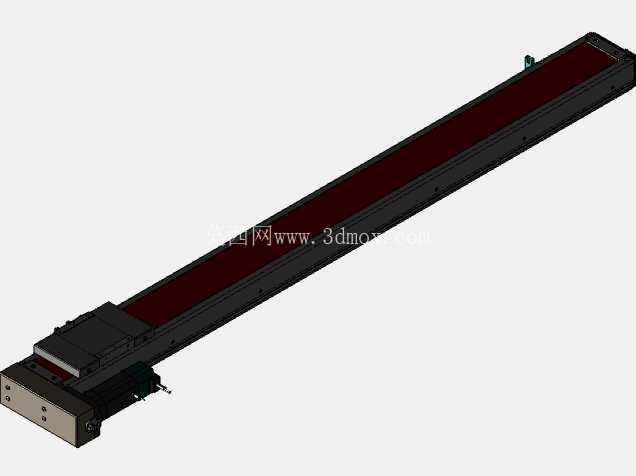

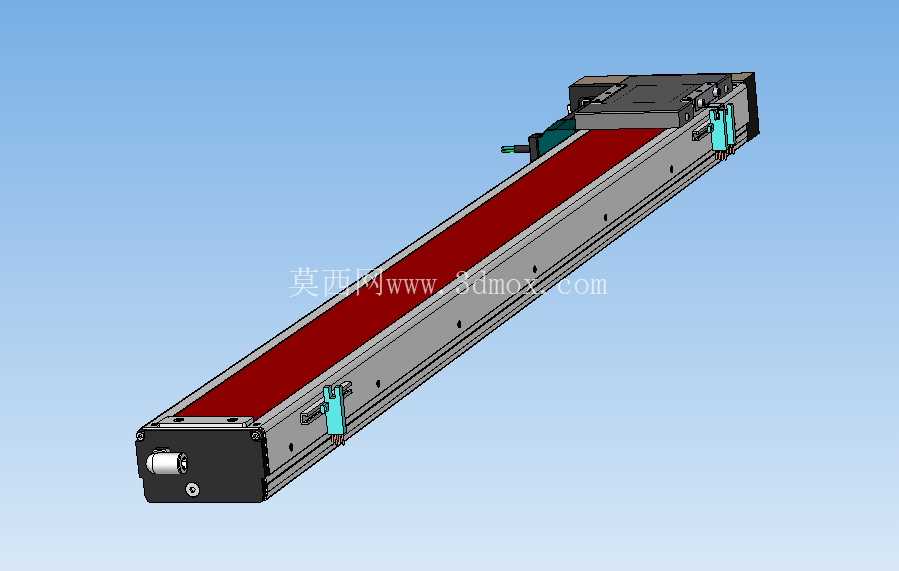

这款长行程直线传动模组,核心有效行程达到1050毫米,采用左侧电机直连驱动的布局形式,在自动化产线布局中能够适配电机安装位受限的工位场景,比如汽车焊装线的焊枪进给工位、3C检测线的探针移动工位、包装线的推料工位,都能见到这类长行程线性模组的应用。从结构设计来看,模组主体采用铝型材作为基座承载主体,型材本身的截面惯性矩经过核算,在1050毫米全行程伸出状态下,滑座的下垂量能够控制在常规自动化设备允许的精度范围内,不需要额外增加辅助支撑导轨就可以满足多数中低速传动场景的刚性要求。滑台的传动部分采用同步带传动结构,配合型材内部的线性导轨导向,能够保证滑座在全行程范围内的运动直线度,同步带的张紧机构设置在驱动端附近,现场调试时不需要拆解模组主体就可以完成皮带张紧度的调整,降低后期维护的工作量。驱动端的安装接口适配标准伺服电机安装尺寸,图中对应的XNTD10-1050-BL规格,电机安装位的止口、孔位都遵循通用工业标准,设计选型时可以根据负载、速度要求匹配不同功率的伺服或者步进电机,不需要额外加工转接法兰。滑座部分设置了多组安装螺纹孔,能够直接搭载末端执行机构,比如气动夹爪、视觉相机、焊枪头等工装,安装孔的间距遵循通用模组的安装规范,和市面同规格的标准附件具备互换性。从安装边界来看,模组整体的截面尺寸紧凑,基座底部设置了通长的安装槽,既可以采用底部通孔锁付的方式固定在设备机架上,也可以通过T型螺母配合型材槽完成固定,安装方式灵活,能够适配不同结构的设备机架布局。两端的限位结构集成在模组两端的端盖上,分别设置了硬限位挡块和光电传感器的安装位,设计时不需要额外设计限位安装支架,直接采购标准传感器就可以完成原点、正负限位的安装,减少整机设计的工作量。在实际应用中,这类长行程线性模组经常被用在需要大跨度直线移送的场景,比如物流分拣线的扫码枪移动机构、板材加工设备的喷头移动机构,相比丝杆传动的长行程模组,同步带结构的运行速度更快,噪音更低,维护频率更低,适合行程超过1米、定位精度要求在零点几毫米级别的中低速移送场景。设计这款模组的三维模型时,需要重点关注几个核心尺寸的匹配:首先是驱动端电机轴和同步带轮的同轴度,模型里预留了轴承安装位的公差带,保证实际加工装配时不会出现卡滞;其次是导轨安装面的平面度要求,铝型材基座的导轨安装位需要在型材挤出后做精铣处理,模型里标注了对应的加工余量,方便工艺人员编排加工工序;另外滑座和导轨滑块的连接面也设置了定位销孔的位置,装配时可以通过定位销保证滑座和滑块的位置精度,避免运行过程中出现偏载。全行程范围内的皮带挠度也在设计时做了模拟,1050毫米长度下,皮带的预紧力设置在合理区间,既不会因为预紧力过大导致轴承负载过高,也不会因为预紧力不足出现高速运行时皮带跳齿的问题。模组的侧面还预留了拖链安装槽,走线时可以将电机线、传感器线放在拖链内,拖链的安装端固定在模组基座侧面,移动端固定在滑座上,运动过程中不会出现线缆拉扯的问题。端盖上还设置了注油口,后期维护时可以直接通过注油口给导轨、轴承补充润滑脂,不需要拆解模组外罩,大幅降低设备运维的时间成本。对于设备选型人员来说,这款1050毫米行程的模组可以直接套用在跨距1米左右的直线移送工位,不需要重新设计传动结构,只需要根据实际负载核算驱动电机的扭矩、确认滑座的安装孔位匹配末端工装即可,能够大幅缩短设备开发的周期。建模过程中所有的安装接口、外形尺寸都遵循通用工业标准,导出的通用格式模型可以直接导入各类三维装配环境中做干涉检查、运动模拟,不需要额外做结构修整。
