实验室氢氧制备存储一体化实验装置

这套实验装置面向高校能源类、化工类专业的实验教学场景设计，核心围绕氢氧气体的电解制备、中间存储、过程转化全流程搭建，可支撑学生完成电解效率测算、产气速率标定、存储压力变化观测、气体后续利用路径验证等多组实验任务，帮助学习者打通氢氧能源利用从原理到实体装置的认知链路，避免纯理论教学与工程实际脱节的问题。

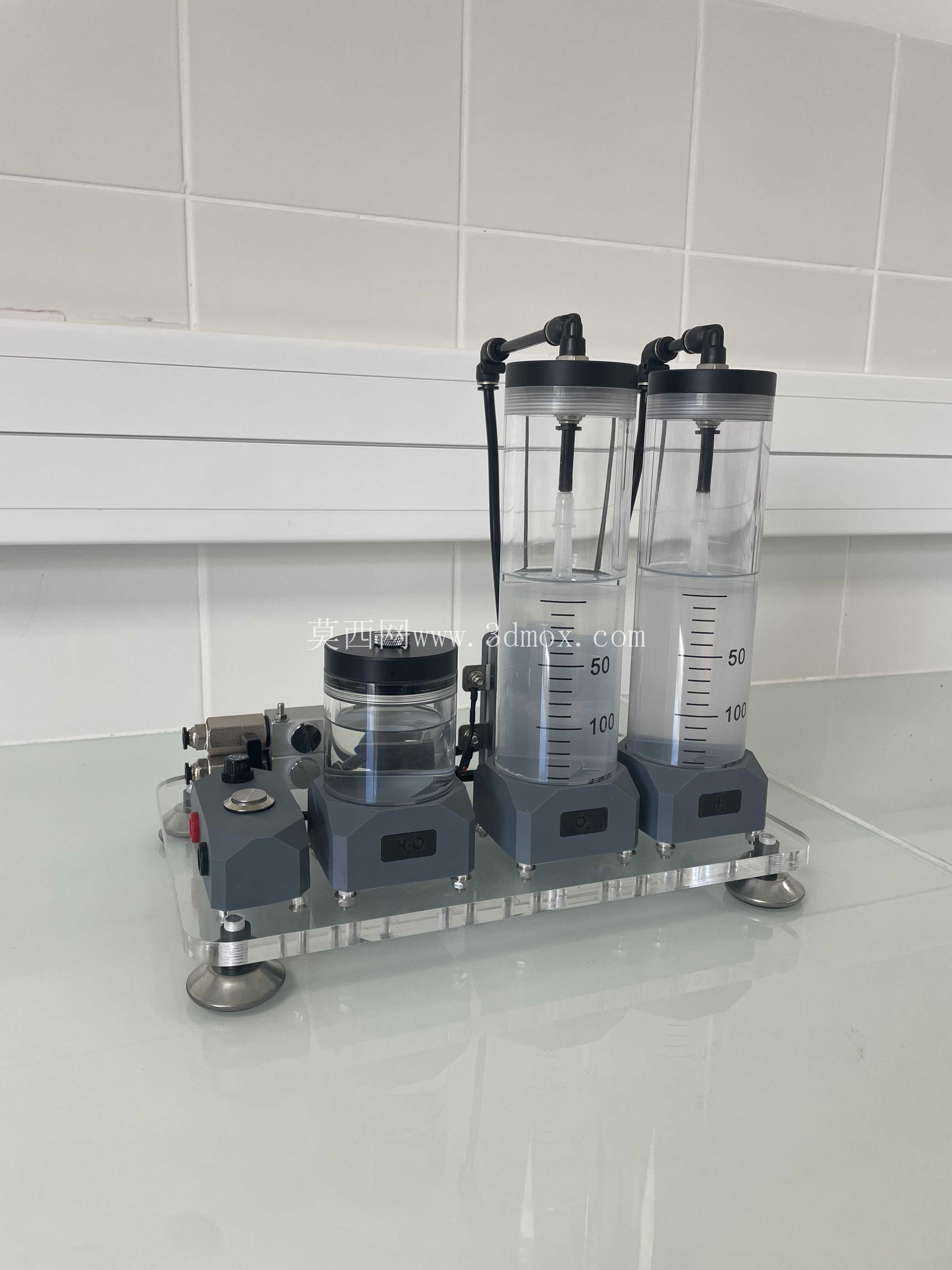

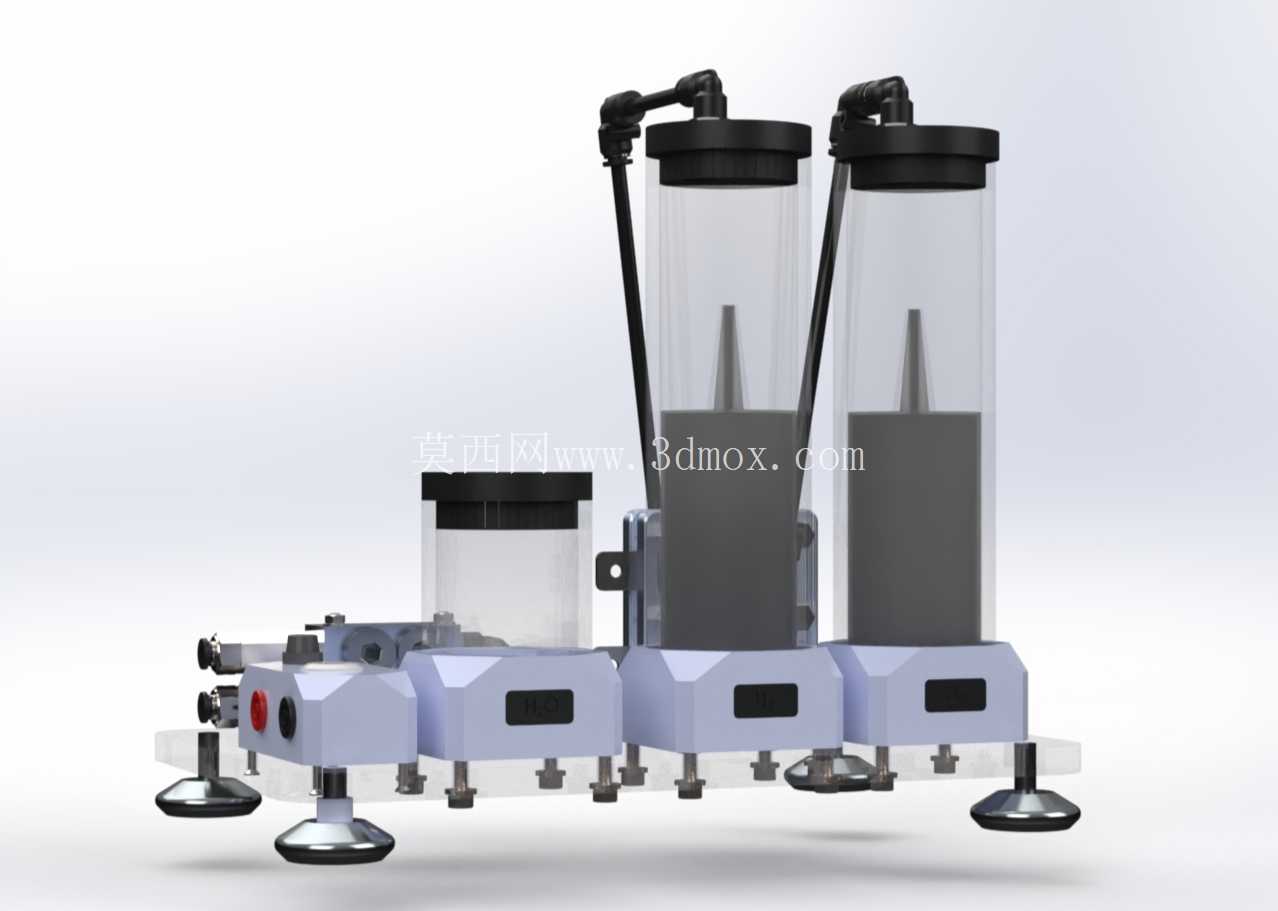

从功能布局来看，装置采用模块化分区设计，两个立式透明罐体作为核心反应与存储单元，透明材质选用耐弱碱腐蚀的高强度工程塑料，可直接观察内部电解反应的气泡生成状态、液位变化情况，无需额外加装视镜结构，降低实验过程中的观测难度。罐体顶部设置快插式气路接口，搭配黑色耐腐软管实现气路连通，接口处采用锥面密封结构，可承受实验工况下的微正压，避免气体泄漏带来的安全隐患。罐体下方的基座单元集成了电解供电模块、气路调节阀体、压力检测接口、液位补偿通路，所有外接管路接头均布置在基座侧立面，预留足够的操作空间，方便实验过程中接插检测管线、调整阀门开度。

基座底部配置可调式支撑脚，每个支撑脚都带有橡胶减震垫与螺纹调节结构，可根据实验台面的平整度调整四个支脚的高度，保证装置整体处于水平状态，避免因台面倾斜导致内部电解液位分布不均，影响电解效率与产气稳定性。基座正面预留了多个嵌入式安装位，可根据实验需求加装电流显示表、气体流量计、压力传感器等检测元件，无需对基座主体进行二次打孔加工，适配不同教学大纲下的实验拓展需求。

设计过程中优先考虑实验操作的安全性与易维护性，罐体与基座之间采用快拆式连接结构，无需专用工具即可完成罐体的拆卸，方便实验结束后清理内部电解液、更换电极组件。气路通路中设置了独立的防回火结构，集成在基座内部的气路通道中，无需外接额外的防回火装置，缩减整套装置的占位空间。两个反应罐体之间设置了均衡连通管路，可保证两个罐体内的液位、压力始终保持一致，避免单侧压力过高导致的罐体变形、密封失效问题。

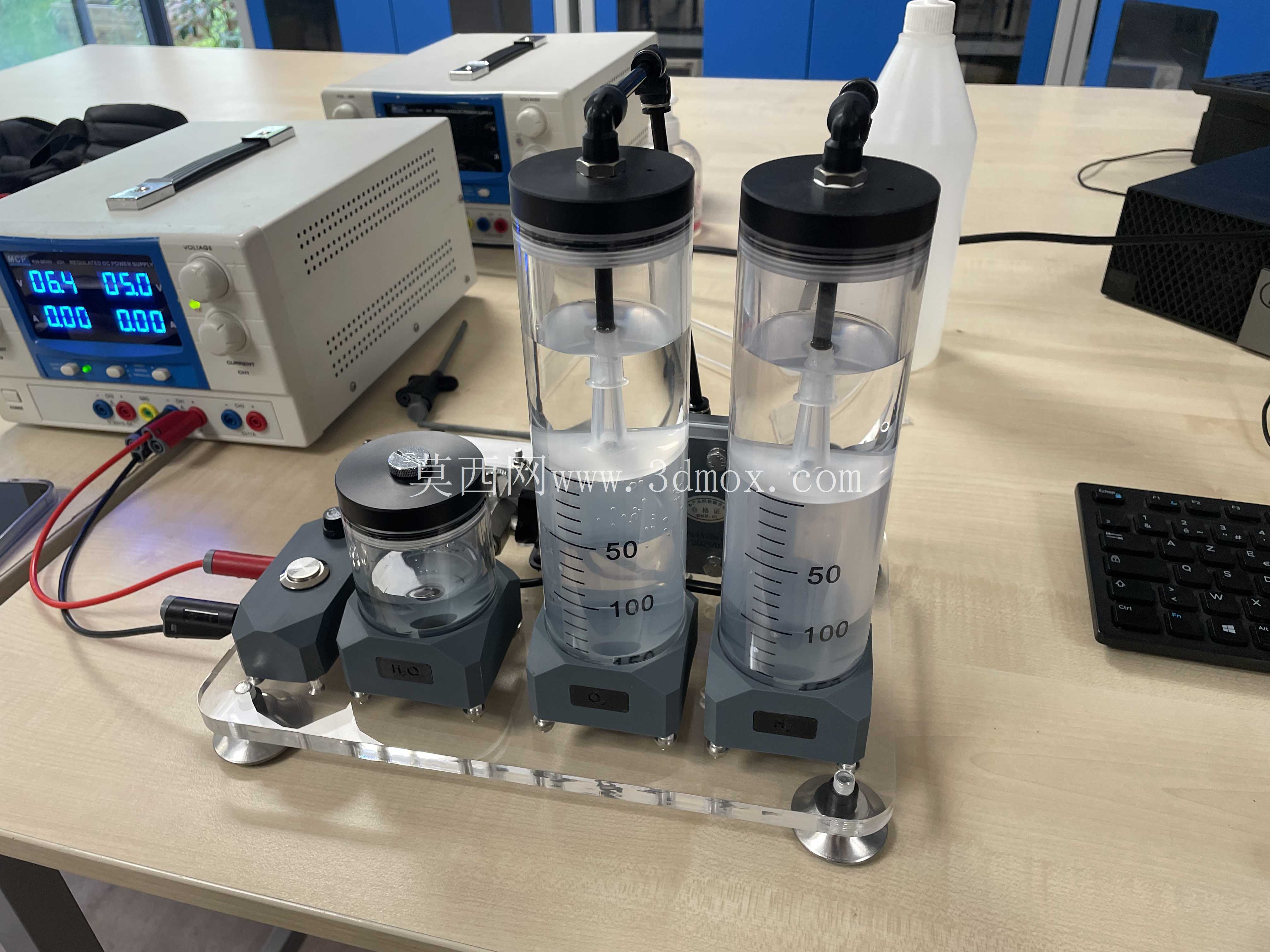

从安装边界来看，整套装置的横向占位控制在常规实验台的有效操作宽度内，纵向高度适配实验室通风橱的内部净高，可直接放置在标准通风橱内开展实验，无需额外定制安装支架。所有外露的管路接口均采用统一规格的快插接头，与实验室常规的气路管线通用，减少实验准备阶段的配件适配工作。基座侧方预留的电源接口采用带防护盖的直流接线端子，可匹配实验室常用的0-30V可调直流电源，适配不同电解功率下的实验参数调整需求。

装置的结构设计充分考虑教学场景下的反复拆装使用需求，所有连接部位的紧固件均选用不锈钢材质，避免长期接触电解液雾气导致的锈蚀卡死问题。罐体内部的电极组件采用插接式安装结构，可快速更换不同材质的电极片，支撑学生开展电极材料对电解效率影响的对比实验。基座内部的气路通道采用一体化铣削加工成型，减少拼接密封点，降低长期使用过程中的泄漏概率，同时也方便排查气路故障，无需拆解多层管路即可定位泄漏位置。
