湿式洗涤塔螺旋喷淋雾化喷头结构

该螺旋喷淋构件主要面向废气洗涤、湿法除尘、吸收塔喷淋层以及冷却净化段的布液工况，安装位置通常处于塔体内部横向喷淋管或立管末端，工作时压力液体从上端内孔进入，经下方螺旋导向曲面形成连续展开的液膜，在离心和重力共同作用下破碎为细小液滴，向下方及侧下方形成较大覆盖锥角。与常规实心锥喷嘴相比，这种敞开式螺旋流道没有细小内嵌孔和狭窄转折腔，液体中的悬浮颗粒、结晶体或絮状物不易在流道内滞留，即便循环水带有少量泥沙、脱硫浆液或洗涤残液，也能维持较稳定的通流能力，现场维护中可减少拆检频次和堵塞停机时间。

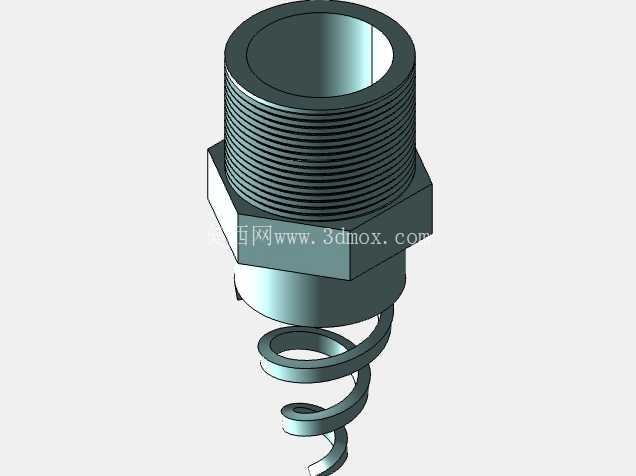

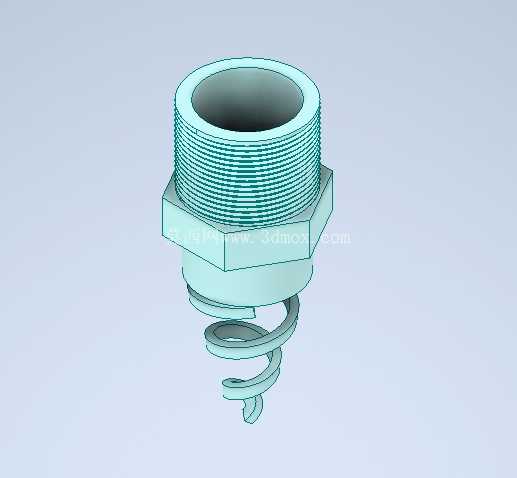

从结构组成看，模型上部为外螺纹连接段，螺纹下方设置六角受力台，便于使用标准扳手沿轴向拧紧；六角台下方承接螺旋喷射体，螺旋叶片从中心柱向外盘旋展开，相邻叶片之间保留开放通道。上端接口采用外螺纹形式时，可直接拧入预制内螺纹的喷淋支管，也可配合内丝接头、法兰短节或PVC/PP管路转接件使用。安装边界需要重点控制三个尺寸关系：一是螺纹旋入深度，要保证密封端面压紧垫片后六角台不与支管壁发生干涉；二是螺旋体下方净空，喷头下方不宜紧贴填料层、除雾器或塔内支撑梁，应留出液锥充分展开的距离，避免液流直接撞击 nearby 构件造成偏流；三是相邻喷头间距，需按喷射锥角和工作压力下的覆盖半径交叉布置，使塔截面内液滴重叠覆盖，减少靠近塔壁位置的喷淋盲区。

建模时可先按管路接口标准确定上端圆柱外径、螺纹公称直径和有效螺纹长度，再建立六角台实体。六角台的对边尺寸应与螺纹规格匹配，既要承受安装扭矩，又不能过度增大外形而影响相邻喷头布置。螺旋段不宜简单用装饰性曲面代替，工程建模应围绕流道连续性展开：先绘制中心锥体或柱体作为支撑骨架，再按螺旋导程、叶片宽度和下降角度生成盘旋曲面，叶片与中心体交接处应保留圆角或平滑过渡，避免应力集中，也符合铸造或注塑成型时的材料填充规律。螺旋叶片外缘到中心轴线的半径决定液膜初始展开宽度，导程越大、叶片倾角越陡，液体向下导向越明显；导程较小、叶片趋于水平时，液体更易被甩向侧面，覆盖直径增大，但压降也会相应变化。

实际选型中，这类喷头常用于酸碱洗涤塔、臭气净化塔、脱硫脱硝喷淋段、烟气冷却增湿塔以及污水处理站的臭气收集系统。输送介质可能是氢氧化钠溶液、稀硫酸吸收液、工业循环水或含固浆液，因此材料选择通常偏向耐腐蚀方向，常见有PP、PVDF、玻璃钢包覆、碳化硅或不锈钢铸造。三维结构设计阶段需要同时考虑成型工艺：若采用塑料注塑，螺旋叶片厚度应尽量均匀，厚壁位置容易产生缩痕和变形；若采用铸造，叶片边缘不宜过薄，转角处需设置工艺圆角；若采用陶瓷或碳化硅烧结，则应控制细长悬臂比例，降低运输和安装过程中的脆断风险。

流道功能上，压力液体进入上部内腔后并不通过封闭旋流室，而是直接被螺旋面分割成多层同心或螺旋带状液流。液体沿叶片表面下行时不断改变方向，离开叶片边缘后失去固体约束，液膜在空气阻力和自身湍动作用下破裂，形成中空锥或多层叠加的雾化区域。该结构的优势在于通道开阔、抗堵塞能力强、喷淋覆盖范围大，对大流量、低压力循环系统较为友好；不足是雾化细度通常不如带细小旋芯的精细喷嘴，在要求极细雾滴的高效蒸发场合，需要结合压力、流量和叶片角度重新优化。

布置喷淋层时，喷头入口轴线一般保持竖直向下，若斜装会使液锥重心偏移，造成一侧过喷、另一侧欠喷。螺纹连接处应根据介质性质选择密封方式，清水或弱腐蚀液体可采用聚四氟乙烯生料带，腐蚀浆液或频繁振动管路更适合使用耐腐垫片加螺纹胶组合。塔内检修空间有限时，六角台尺寸和喷头总高度会直接影响拆装便利性，模型中应明确扳手空间，避免喷头与管道法兰、加强筋、喷淋母管发生碰撞。对于多喷头喷淋管，还需将该零件的外形包络体纳入管路装配校核，尤其螺旋体最大外径处与塔壁、梁、爬梯支撑之间应保留安全间隙。

从结构强度角度看，螺旋叶片下端为相对薄弱的悬臂区域，搬运和安装时不能以叶片作为受力点拧转，扭矩应作用在六角台上。建模装配中可将喷头定义为管路末端附件，接口轴线与支管孔位同轴，密封端面贴合后再检查螺旋体是否处于设计朝向。若用于含固浆液工况，叶片表面应尽量减少突变台阶，降低结垢附着；若用于洁净冷却工况，则可适当减薄叶片边缘，使液膜更容易撕裂，提高雾化均匀性。整体而言，该构件虽体积不大，但直接决定洗涤塔内气液接触效率，其接口尺寸、螺旋导程、叶片包角、喷射净空和材料耐蚀性需要在结构设计中同步权衡。
