右侧驱动1000mm行程直线线性运动模组

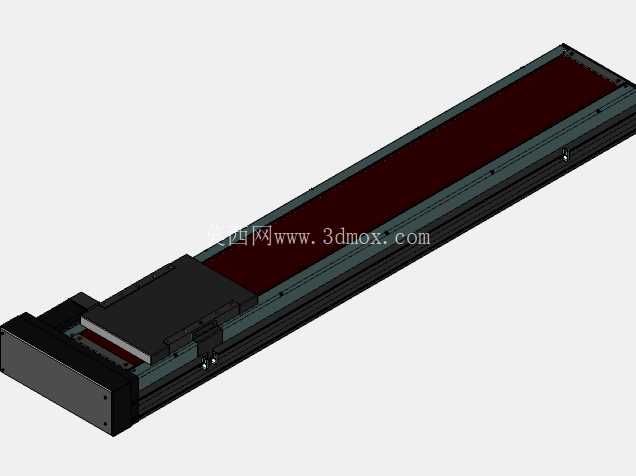

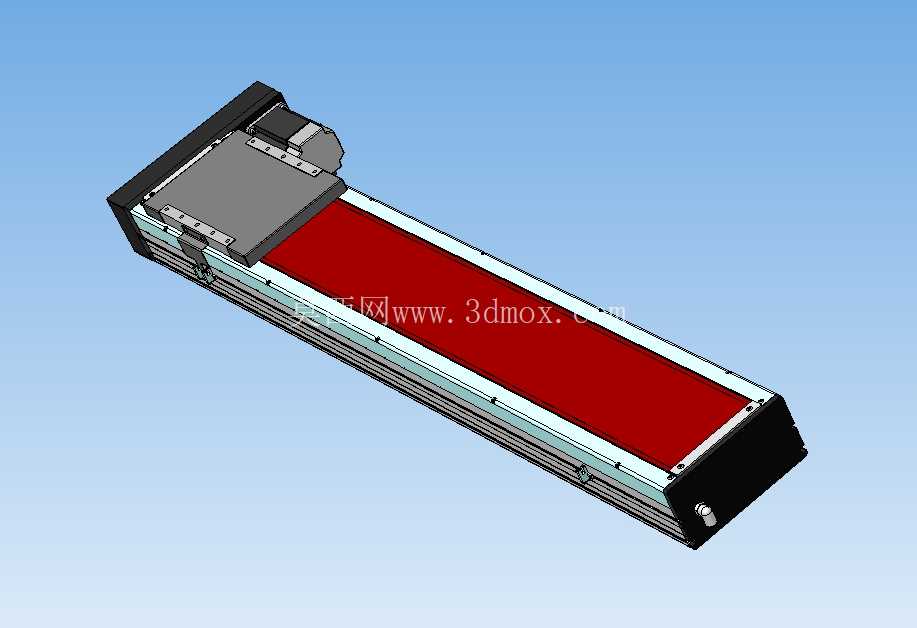

在自动化产线搭建、物料定点移送、检测工位进给这类需要精准直线位移的场景里，长行程线性运动单元一直是结构选型里的核心部件，这次呈现的1000mm行程右侧电机驱动线性运动结构，就是针对大跨度移送需求做的标准化模组设计。先从安装边界说起，这类模组的安装基面需要保证平面度公差不超过0.1mm/1000mm，否则会加剧内部导轨滑块的偏磨，缩短整体使用寿命，模组本体的截面尺寸适配常规45系列铝型材安装孔位，两端的安装固定孔做了沉头设计，既可以从上方锁付固定到设备机架，也支持从底部反向锁装，适配不同设备的安装空间限制。

从功能特性上看，右侧布置的驱动电机直接和模组内部的传动副连接，省去了额外的同步轮转接结构，能减少传动回程间隙，提升重复定位精度，模组的滑台部分做了加宽处理，相比同行程窄款模组，能承载更大的侧向倾覆力矩，适合搭载视觉检测相机、点胶阀、小型抓取机械手这类末端执行件，在1000mm的全行程范围内，滑台运行的直线度公差可以控制在0.05mm以内，满足大部分中高精度移送场景的需求。设计阶段特意将电机布置在模组右端，是考虑到很多自动化设备的左侧会预留操作工位或者走线空间，右侧驱动的布局能避开人员操作区域，减少安全隐患，同时电机尾部的编码器接线可以顺着模组侧边的走线槽排布，不会和滑台上的末端执行件线缆产生干涉。

实际应用中，这类长行程线性模组常被用在汽车零部件冲压线的工件移送工位、光伏组件的串焊进给工位、长尺寸板材的裁切送料工位，相比气缸驱动的直线机构，它能实现全行程任意位置的停留，速度调节范围更宽，低速运行时不会出现气缸爬行的问题；相比皮带传动的长行程线轨，它的传动刚性更好，急停时不会出现皮带弹性形变导致的位置偏移。设计时还在模组两端加装了硬限位挡块和缓冲胶垫，当电气限位失效时，硬限位能挡住滑台避免冲出模组本体，缓冲胶垫可以吸收滑台高速撞击的动能，减少结构件的冲击变形。模组的滑台表面预留了成排布的M6螺纹安装孔，孔间距符合通用工业安装标准，不用额外做转接板就能直接固定大部分常规末端执行件，降低了设备集成时的加工成本。另外，模组的防尘钢带设计覆盖了整个行程的传动腔，能阻挡车间里的金属碎屑、粉尘进入内部传动结构，在冲压、打磨这类多粉尘的车间环境里也能稳定运行，日常维护只需要定期在注油嘴加注润滑脂，就能保证导轨和传动副的顺畅运行，不用频繁拆解清理内部结构。在做三维建模的时候，特意还原了模组的所有安装孔位、电机对接法兰尺寸、滑台的安装孔距，选型工程师可以直接把这个模型导入到设备整体装配里，不用反复核对安装尺寸，能大幅缩短设备设计阶段的选型建模时间，避免因为尺寸核对错误导致的安装干涉问题。
