剖视结构无刷直流鼓风机三维数模

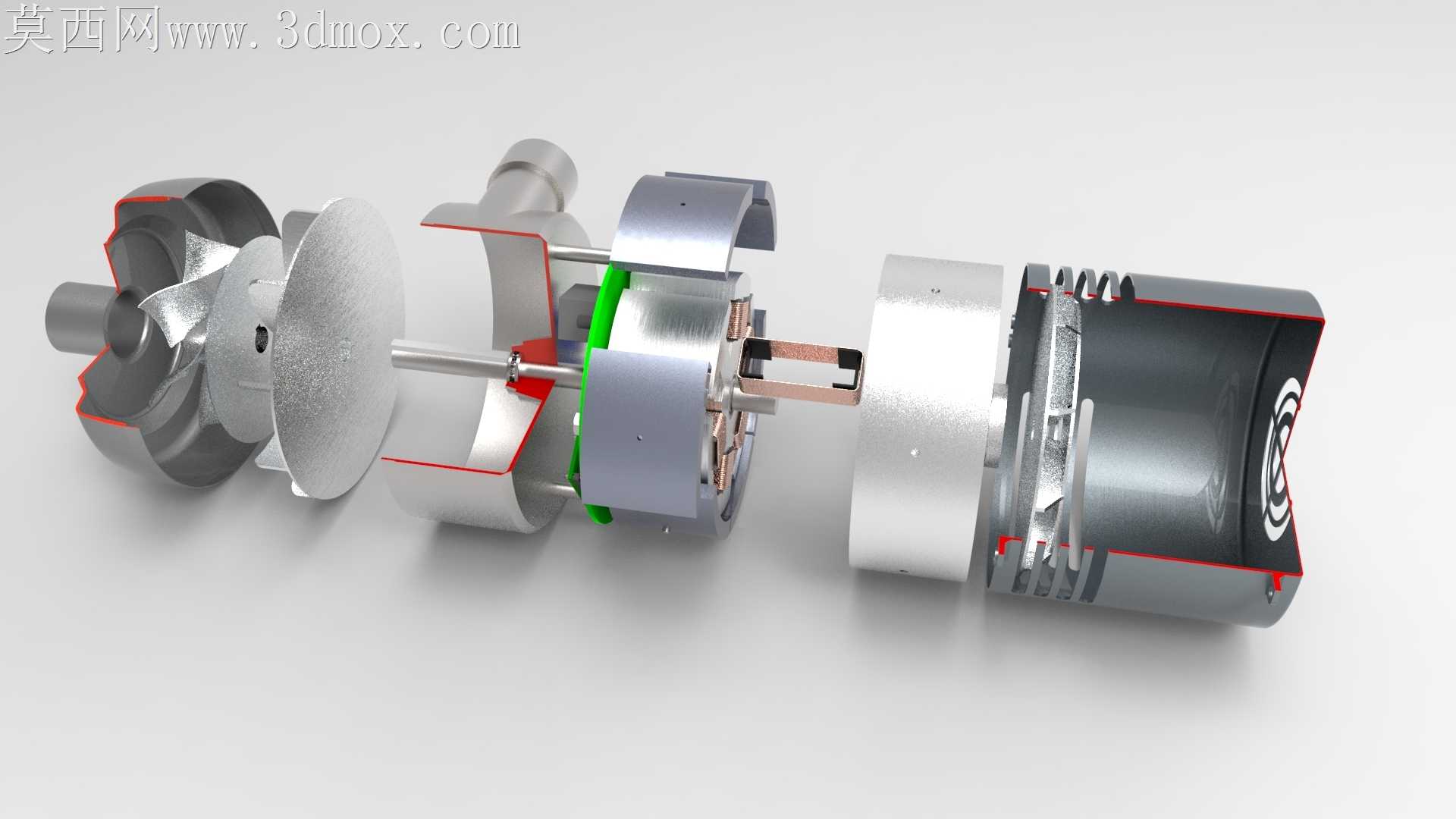

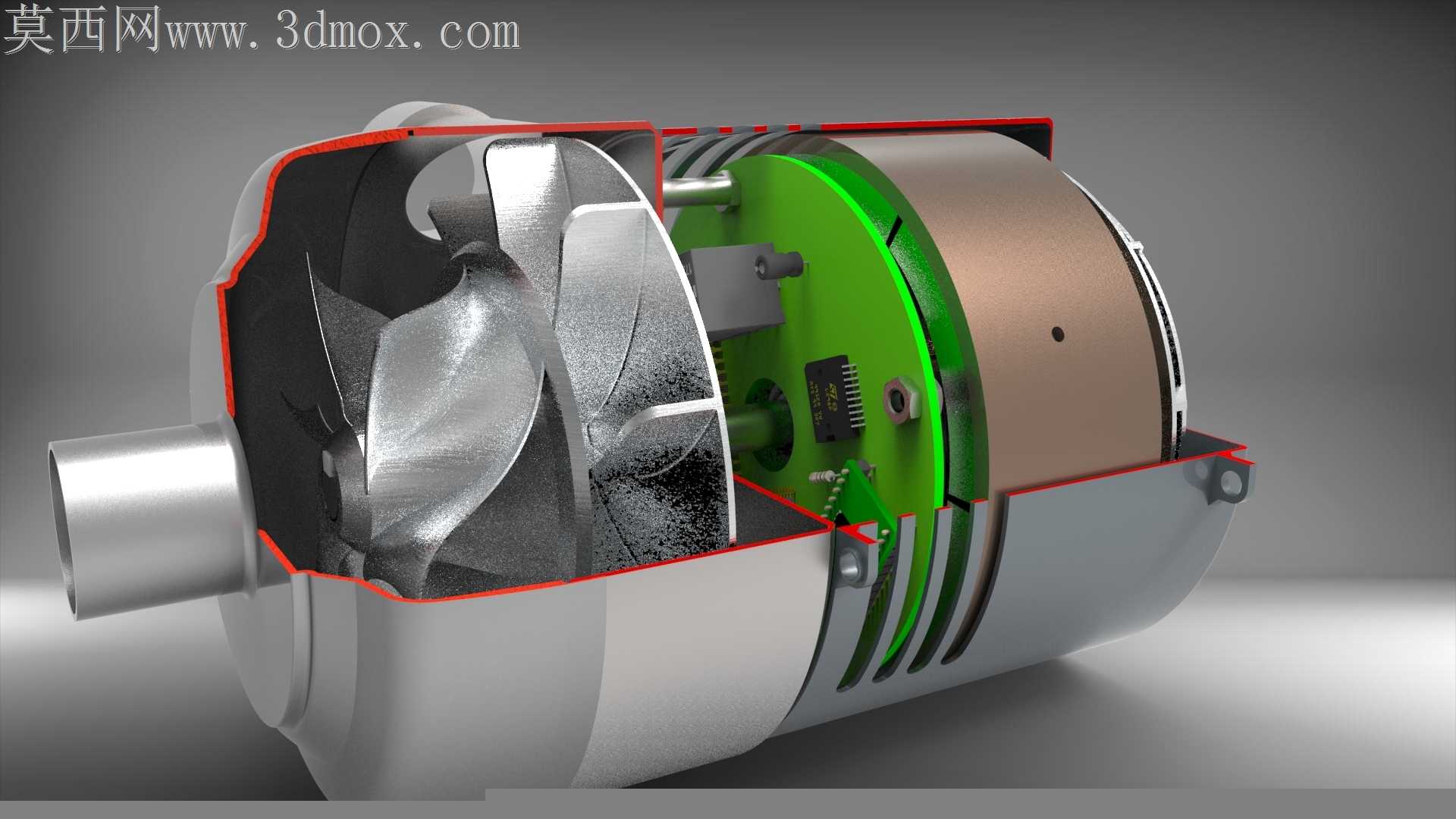

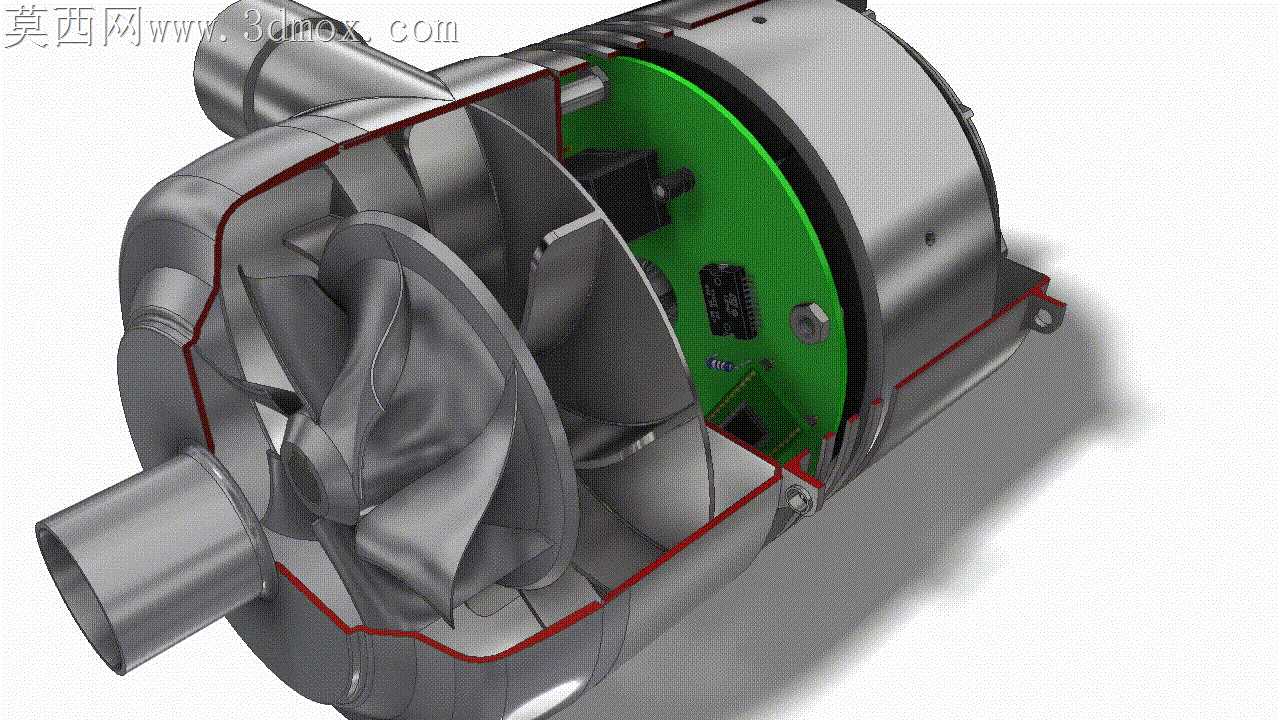

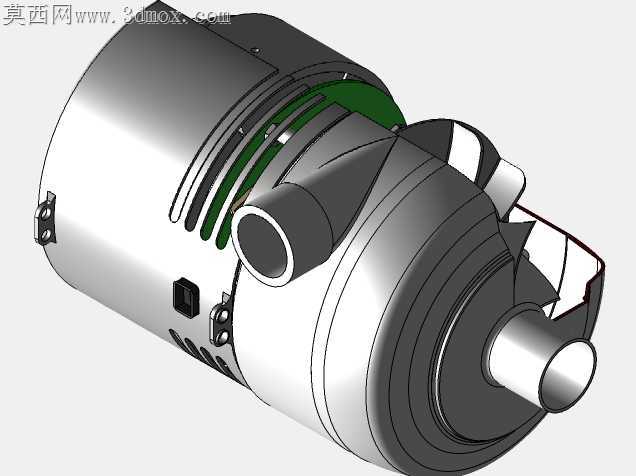

小功率鼓风设备量产前最容易踩的坑，是风轮与壳体间隙把控失衡——间隙过大会出现气流内漏，风压达不到设计阈值，间隙过小高速运转时风轮受温升形变影响，极易蹭到壳体内壁产生异响甚至卡滞。这套剖视展示的无刷直流鼓风机数模，把风轮叶型弧度、电机定子与壳体的配合位、进出风口的导流过渡都做了精准还原，能直接给结构优化阶段的公差测算提供参照。风轮的叶片曲面不是等厚设计，靠近进风口的叶边做了0.3mm的薄化切边，能切割进风紊流降低风噪，靠近轮毂的位置加厚到1.2mm，兼顾高速旋转时的结构强度，避免长期运转出现叶片形变。电机部分的绕组与控制板的排布留足了散热间隙，壳体上的条状通风槽刚好对准控制板上的功率元件位置，运转时风轮带动的部分气流能顺着间隙扫过元件表面，带走工作产生的热量，不用额外加装散热结构就能满足长时间运行的温升要求。剖视的拆分边界刚好卡在壳体的中缝位置，能清晰看到风轮腔与电机腔之间的密封挡边结构，挡边上预留的0.2mm密封胶槽，能避免装配时密封胶被挤压溢出到风轮腔内部，平衡密封性能与装配洁净度。进出风口的法兰边做了微小的倒角过渡，和外接管路对接时不会因为锐边割坏密封胶圈，法兰上的安装孔位做了沉台设计，螺丝锁紧后端面完全齐平，不会突出表面影响管路贴合度。这套数模把量产中容易忽略的配合细节都做了还原，不管是做同类型产品的结构迭代，还是做小功率流体设备的教学演示，都能直接提取对应结构做参考，不用从零开始摸索公差配合的临界值，能大幅缩短前期方案验证的周期。
