300W无刷行星减速动力传动组件

这套无刷行星减速动力单元，在中小功率传动场景里的适配性非常广，从自动化生产线的输送辊道驱动、小型包装设备的执行机构动力源，到新能源配套的小型工装变位、AGV小车的行走驱动，甚至是民用智能设备的动力输出端，都能见到同结构产品的应用。不同于普通有刷减速电机，无刷结构搭配行星减速的组合，在连续运行工况下的碳刷磨损问题被彻底规避，维护周期能拉长数倍，适合安装后不便频繁拆解维护的封闭设备内部位。

从功能特性来看，该组件支持12V、24V、36V、48V多电压等级适配，能匹配不同供电体系的设备，无需额外增设电压转换模块即可直接接入设备主控回路。行星减速级的速比覆盖范围从1/2到1/140，当电机本体额定转速为3000rpm时，输出端转速可覆盖21rpm到1500rpm区间，输出扭矩随速比提升同步放大，能兼顾高速轻载的输送场景和低速重载的顶升、旋转工装场景。行星轮系采用均布设计，传动过程中多齿同时啮合，冲击载荷被均匀分散到各啮合齿面，相比平行轴减速结构，同体积下的承载能力高出40%以上，运行时的齿隙也能控制在更小范围，适合有正反转频繁切换、定位精度要求的传动工位。

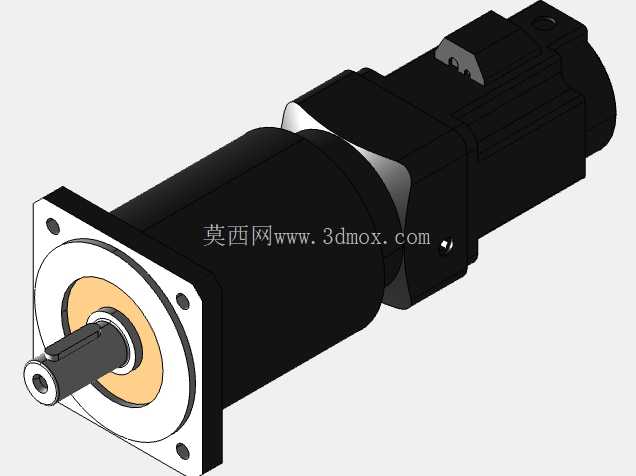

设计层面，电机本体与行星减速箱采用一体化法兰对接结构，对接面设置定位止口，装配时无需额外调整同轴度，能有效避免因安装不同心导致的轴承偏磨、输出轴径向跳动超差问题。输出端采用方形法兰安装结构，法兰端面上的安装孔位按标准间距排布，安装时可直接通过螺栓固定在设备的安装立板上，输出轴为带键槽的圆柱轴结构，可直接配套联轴器、同步带轮或者驱动齿轮，无需额外加工轴端结构。电机尾部预留了编码器安装位，可根据控制需求加装增量式或者绝对值编码器，实现转速闭环、位置闭环控制，适配需要精准调速、定角度旋转的设备工况。

安装边界上，该组件的径向最大尺寸集中在减速箱法兰端，轴向总长随速比变化有小幅调整，速比越大的型号，行星级的级数越多，轴向尺寸会相应增加，选型时需要预留足够的轴向安装空间，避免与设备内部的其他结构件产生干涉。输出轴的轴伸长度、键槽尺寸均按通用传动标准设计，配套的传动件无需定制加工，直接采购标准件即可完成装配。接线端设置在电机侧部，接线端子采用防呆设计，正反转、霍尔信号线的接口有明确的防错结构，现场接线时不会出现线序接反导致的电机反转、霍尔信号错位问题。

实际选型应用时，需要根据设备端的负载扭矩、运行转速、安装空间三个核心参数匹配对应速比的型号，比如用于输送线驱动时，可选择中速比型号，兼顾输送速度和启动扭矩；用于工装旋转定位时，选择大速比型号，获得更大的输出扭矩和更低的输出转速，保证定位过程的平稳性。日常维护时，仅需定期检查输出端的油封是否有渗油情况，行星箱内的润滑脂在出厂时已完成加注，正常工况下全生命周期无需额外更换润滑脂，能大幅降低设备的后期维护成本。
