电动桨冲浪板水下推进动力装置结构

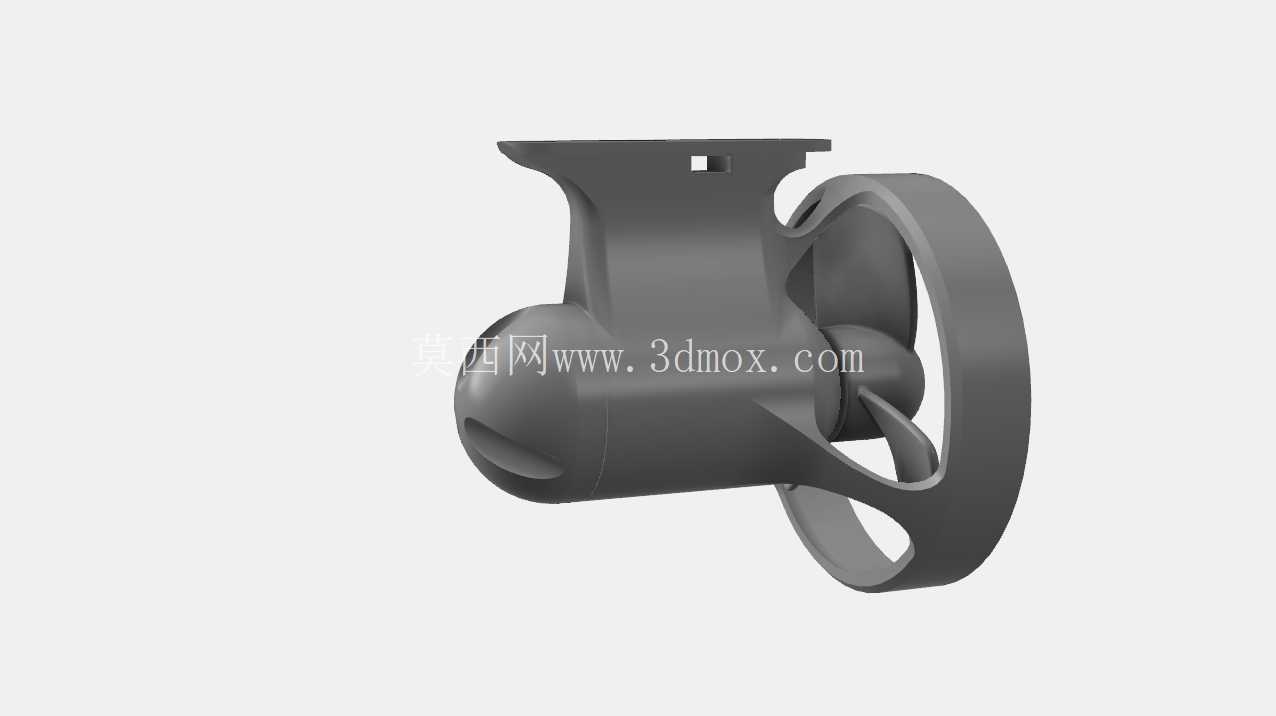

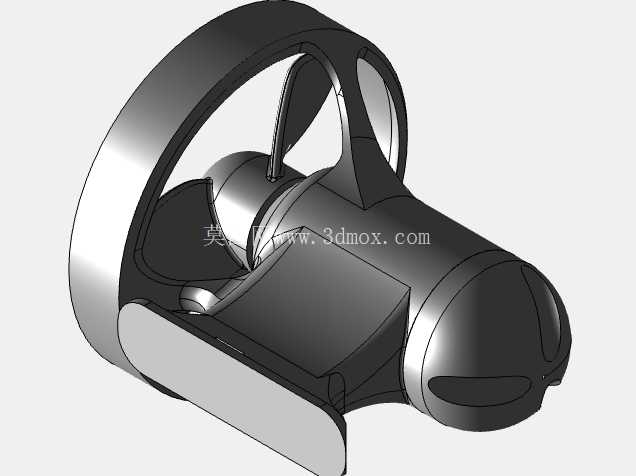

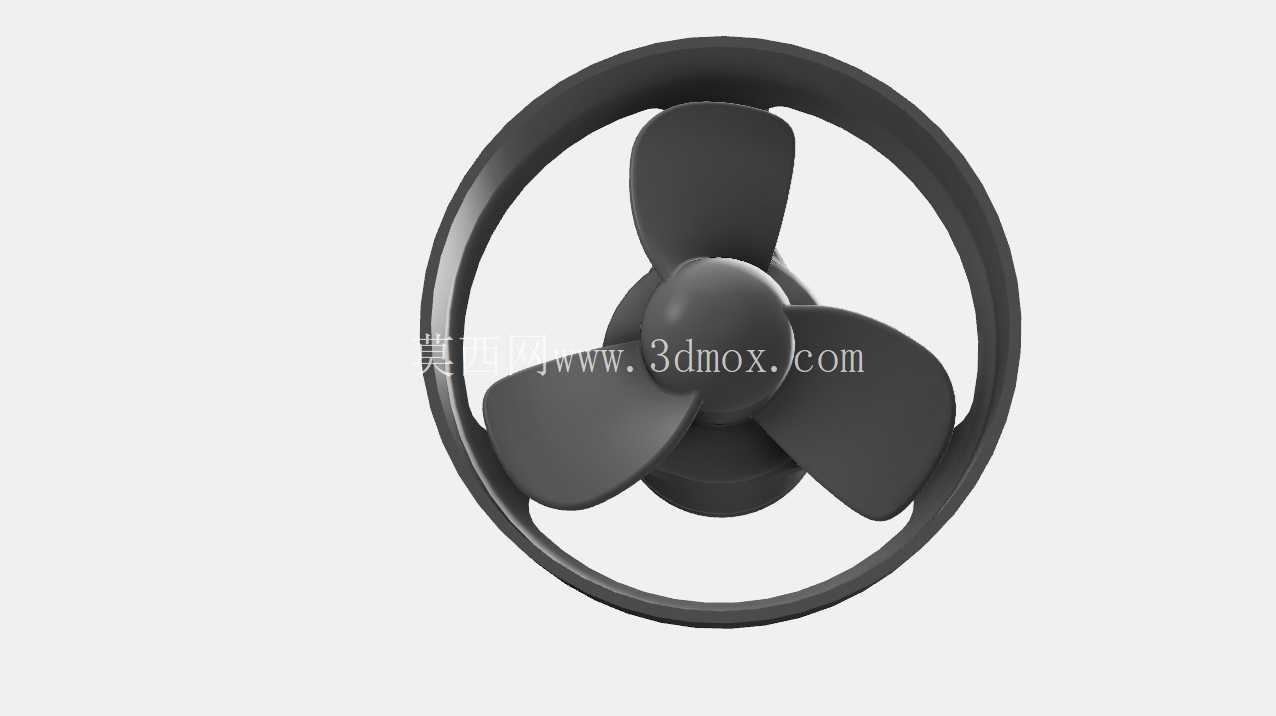

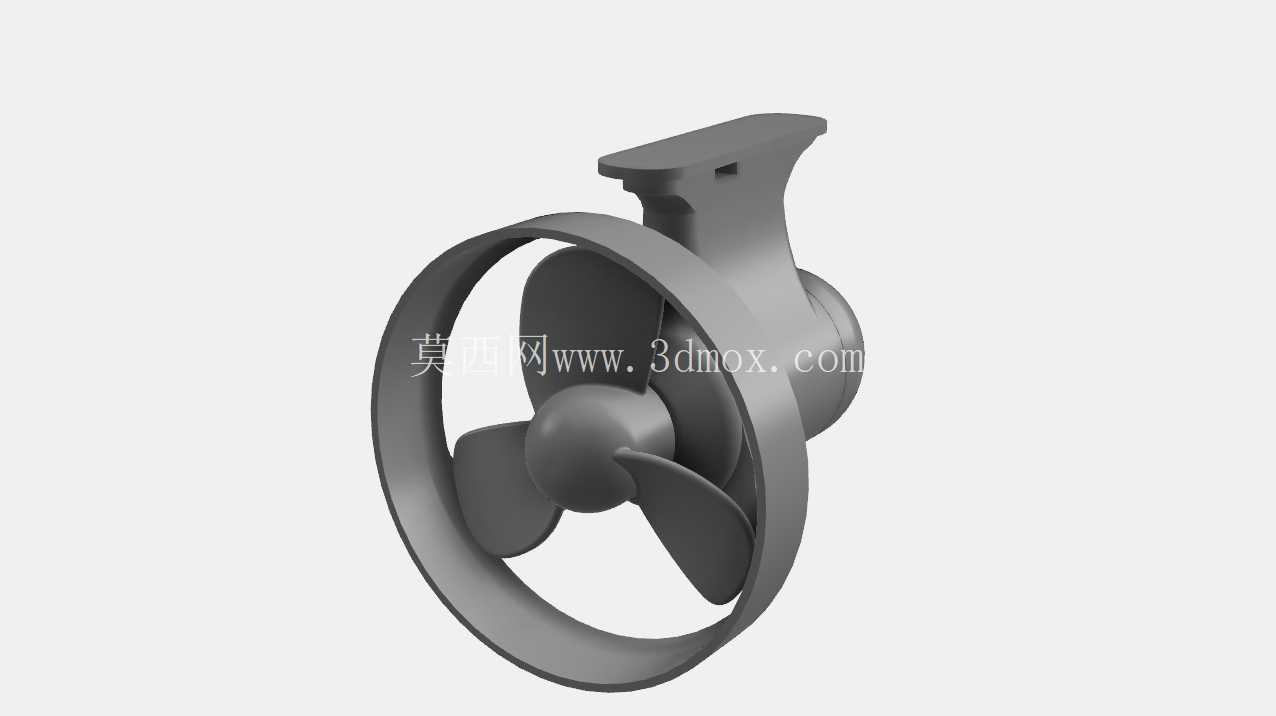

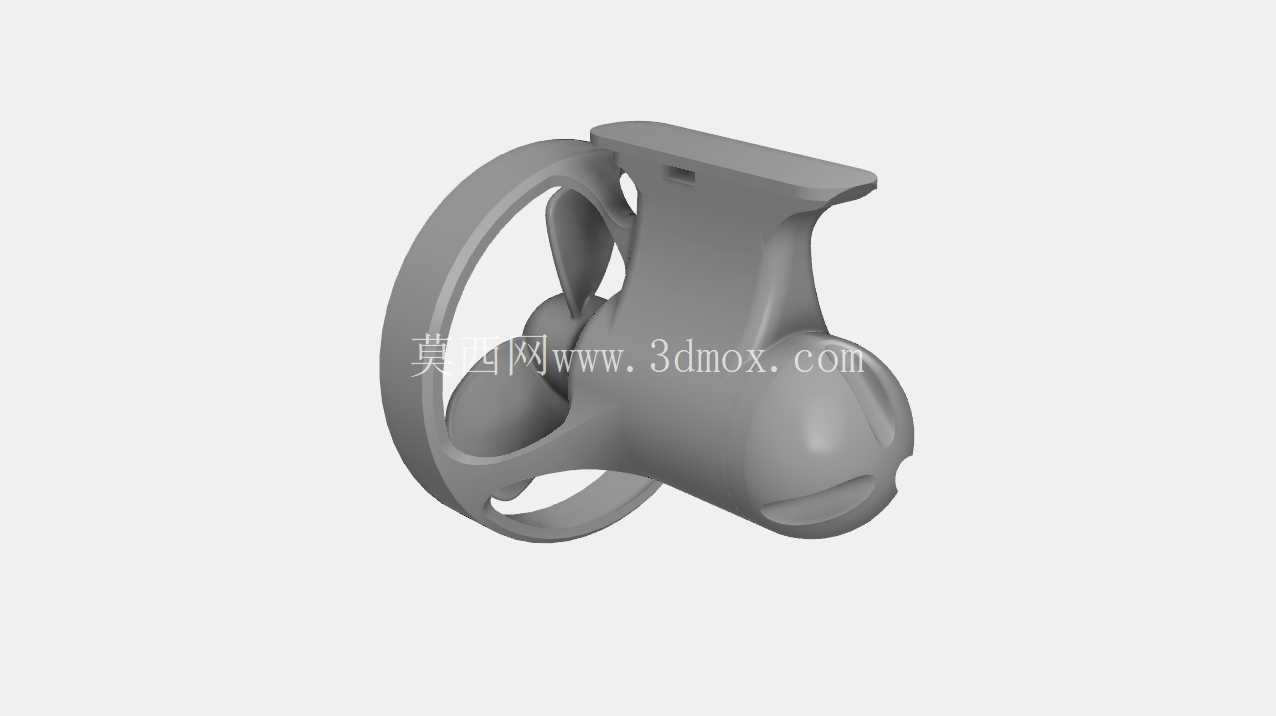

这套水下推进结构主要适配站立式桨板的动力改装场景，面向休闲水上运动、近岸浅滩作业辅助的动力需求，解决传统无动力桨板长距离行进耗费体力、逆水行进效率低下的实际问题。整体结构采用集成化涵道式设计，将动力输出、桨叶导流、安装固定结构整合为单一模组，减少水下运行的紊流阻力，同时避免裸露桨叶触碰水中杂物、礁石或者使用者肢体造成的损坏与安全隐患。从结构布局来看，前端采用流线型整流头锥，曲面过渡完全匹配水流流向，能够将正面迎流的水体顺畅导入涵道内部，降低行进过程中的正面迎流阻力，头锥内部预留动力组件的安装腔体，可容纳驱动电机、密封隔层与传动连接结构，腔体壁厚经过受力校核，能够承受水下10米范围内的静压力，避免水体渗入动力腔造成元件失效。中部的安装支架采用翼型支撑结构连接涵道外壁与前端动力舱，支撑截面做了流线型修型，不会在水流经过时产生额外的紊流涡旋，支架顶部设置带定位孔的安装法兰面，可直接通过标准紧固件固定在桨板尾部的安装基座上，安装面的平面度公差控制在0.2mm以内，保证连接后模组与桨板行进方向的同轴度，避免运行时产生偏斜推力影响行进方向稳定性。涵道部分采用环形薄壁结构，内壁与桨叶叶尖的间隙控制在3mm以内，既保证桨叶旋转时不会剐蹭涵道内壁，又能最大化提升桨叶的推水效率，减少叶尖泄流造成的动力损失；涵道的进、出口边缘做了圆弧导角处理，能够让水流更顺畅地进入和排出涵道，降低进出口处的局部流阻。涵道内部集成的桨叶采用大侧斜三叶设计，叶型截面为适配低转速大推力需求的翼型，在较低转速下即可输出足够的推进力，同时降低运行时的水流噪音，减少对水下环境的干扰；桨叶与动力输出轴的连接采用锥面配合加锁紧销的结构，能够传递更大的扭矩，同时避免长期正反转切换造成的连接松动。整套结构的安装边界经过优化，整体轴向长度控制在180mm以内，最大外径为120mm，安装后突出桨板底部的高度不超过80mm，不会在浅滩行进时因为结构突出过多造成剐蹭搁浅；安装法兰的孔位采用通用化间距设计，可适配市面上多数主流电动桨板的尾部安装位，不需要对原有桨板结构做额外打孔改装即可完成装配。在实际使用场景中，该结构可在0.5-5m/s的行进速度区间保持稳定的推力输出，应对近岸常见的0.5m/s以内的逆流场景时，能够保持稳定的前进速度，支撑使用者完成长距离的水面移动；结构整体的重心沿安装法兰的中心轴线分布，安装后不会造成桨板尾部的左右重量偏斜，不需要额外调整桨板的配重即可保持板面的水平平衡。结构设计过程中针对水下运行的受力特性做了对应优化，所有结构连接处均做了圆角过渡，避免应力集中造成的结构疲劳损坏，涵道外壁的厚度从安装支架位置向前后两端逐渐减薄，在保证结构强度的前提下尽可能降低整体重量，减少动力模组自身重量对桨板浮力的影响。针对水下常见的水草、漂浮杂物缠绕问题，涵道前端的支撑结构间距经过优化，能够阻挡尺寸超过10mm的杂物进入涵道内部缠绕桨叶，同时不会因为支撑过密造成进水流阻过大；桨叶前缘做了加厚处理，即使碰到细小的沙粒、碎石冲击也不会出现叶边缺口、变形的问题，提升结构在复杂近岸水域的耐用性。
