双极操作手柄式塑壳断路器结构设计

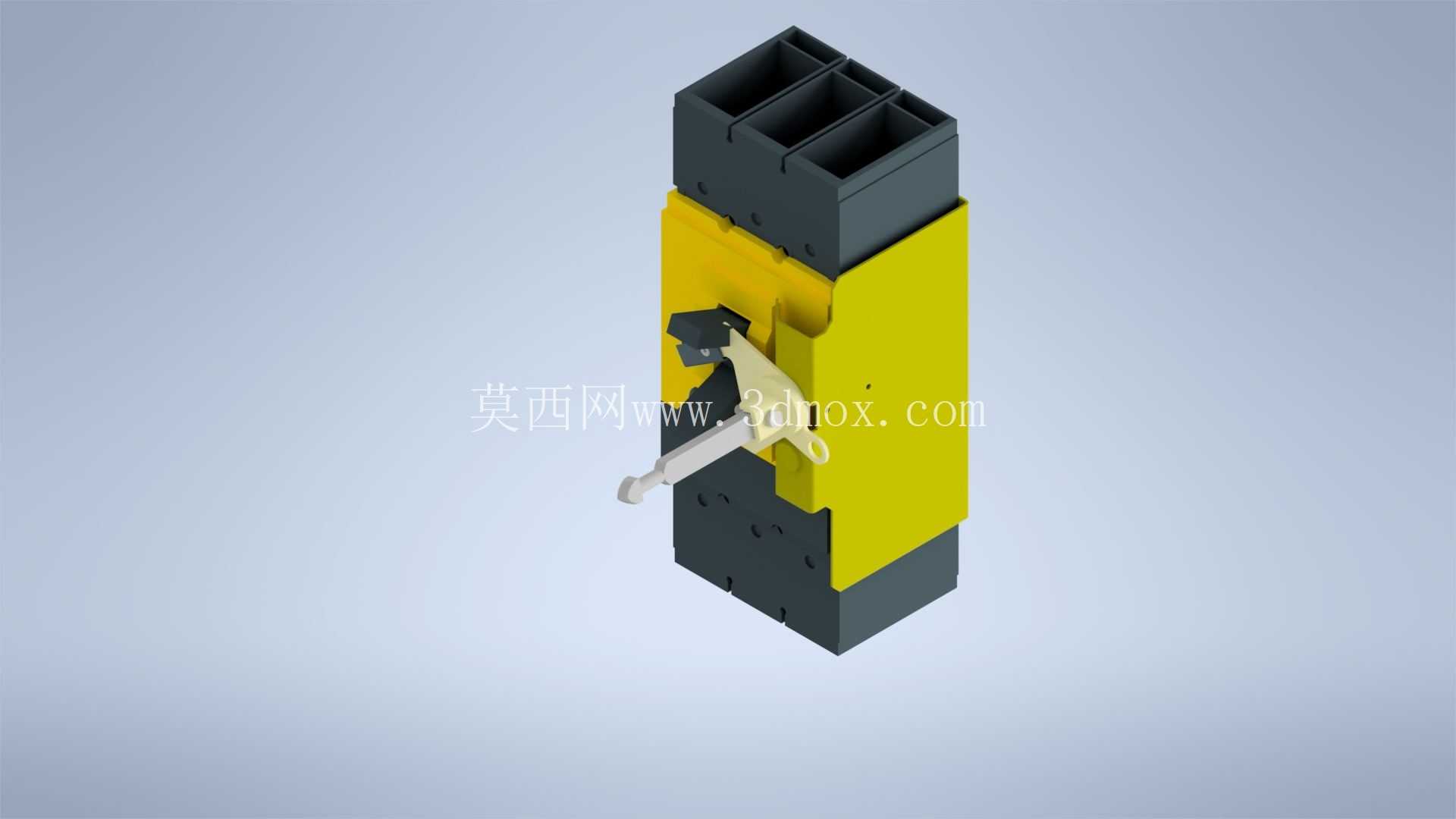

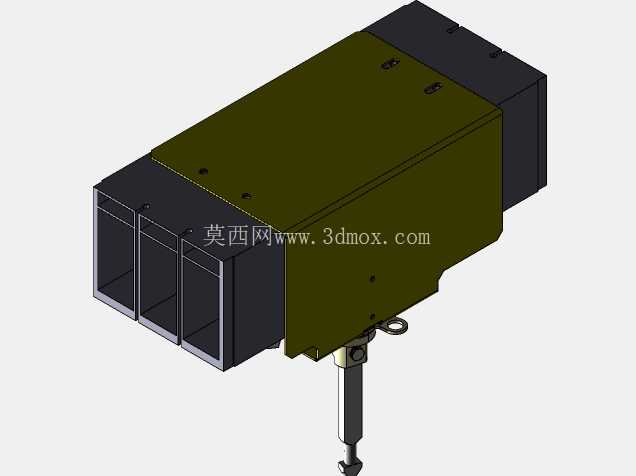

在低压配电系统的终端回路设计中，这类带操作手柄的塑壳断路器是承担过载、短路保护的核心元件，常被布置在二级配电出线端、设备控制柜进线侧，或是车间工位的动力分线盒内，负责在回路电流超过阈值时快速切断电源，避免线缆过热烧毁、后端设备因过流损坏，同时也可作为隔离开关使用，在设备检修时提供明显的断开点，保障运维人员的操作安全。从结构设计来看，这款断路器采用上下分层的布局，上部为双极进线接线腔，两个独立的腔室分别对应两相线路的接线端子，腔室内部预留了足够的压线空间，可适配不同线径的铜芯线缆，端子周边设计有防触电挡板，避免接线时误触带电部位；中部为操作机构与灭弧组件安装区，黄色的绝缘外壳包裹内部的触头、脱扣器结构，侧面伸出的操作手柄带有明显的分合位置标识，手柄操作力经过调校，既不会因为力度过小导致误动，也不会因为操作阻力过大影响分合闸效率，手柄与内部机构的联动采用刚性连杆传动，保证分合闸动作的同步性，不会出现一极已断开另一极仍接通的不同步问题；下部为出线接线腔，与上部进线腔对应，同样设置了独立的压线端子与绝缘防护结构。设计过程中首先考虑的是安装边界的适配性，整体采用窄型立式结构，宽度方向尺寸紧凑，可在有限的柜内安装空间内并排布置多台断路器，适配标准DIN导轨安装的同时，也预留了螺丝固定孔位，满足不同安装场景的固定需求；外壳的绝缘材质选用阻燃级工程塑料，可耐受配电回路内短时的高温电弧灼烧，避免故障时外壳熔融引燃周边线缆。灭弧结构的设计是这类断路器的核心要点，内部的栅片式灭弧室可在触头分断产生电弧时，快速将电弧切割成多段短弧，加速电弧冷却熄灭，避免电弧持续灼烧触头导致接触电阻增大，同时也防止电弧外喷引发柜内相间短路。脱扣机构的设计兼顾了过载长延时保护与短路瞬时保护的特性，过载时依靠双金属片受热形变触发脱扣，形变行程与电流过载倍数匹配，可躲过电机类负载启动时的短时冲击电流，避免误跳闸；短路时依靠电磁机构的瞬时吸力触发脱扣，可在毫秒级时间内切断短路电流，限制短路电流对后端设备的冲击。从实际应用的场景来看，这类双极断路器多用于单相220V动力回路、小型设备的电源进线端，相比微型断路器，它的分断能力更强，可承受更高的短路电流冲击，相比大容量框架断路器，它的体积更小、安装更灵活，适合在中小功率的配电回路中使用。建模过程中对操作手柄的转动行程做了精确的限位设计，手柄在分闸、合闸两个位置都有明确的定位卡点，不会因为柜体振动导致手柄移位；接线端子的螺丝深度做了限位，避免接线时螺丝拧过深顶坏内部的导电结构；外壳的拼接缝隙控制在合理范围内，既满足装配的公差要求，也能防止外部的灰尘、水汽进入壳体内部影响绝缘性能。在设备选型配套时，这类断路器的安装尺寸需要与柜内的安装梁、走线槽位置匹配，出线端的线缆弯曲半径需要提前预留，避免接线后线缆对断路器端子产生额外的应力，长期运行导致端子松动发热；操作手柄的前方需要预留足够的操作空间，保证运维人员分合闸操作时不会被周边的元件阻挡，同时也能清晰观察到手柄的位置状态，判断回路的通断情况。
