铝制外壳开关电源SMPS结构设计

　　这款铝制外壳的开关电源结构，在工业控制、小型机电设备、嵌入式电控系统的供电场景中适配性极强，日常选型时经常会碰到需要在紧凑电控柜内布置直流供电单元的需求，这类带一体安装耳的铝壳电源刚好能解决狭小空间内的固定与散热矛盾。从实际使用角度看，这类SMPS电源的核心作用是将交流市电转换为设备所需的稳定直流电压，给PLC控制模块、小型传感器组、工业通讯中继模块、低压执行元件提供可靠的供电输入，相比塑壳电源，铝制外壳的结构在工业现场多粉尘、轻微振动、环境温度偏高的工况下耐用性更突出。

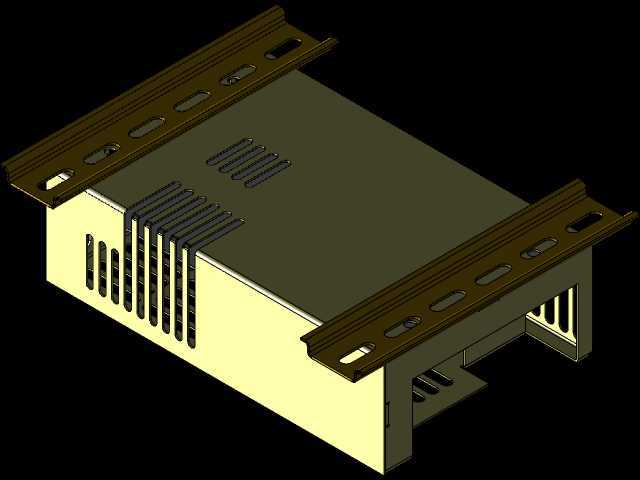

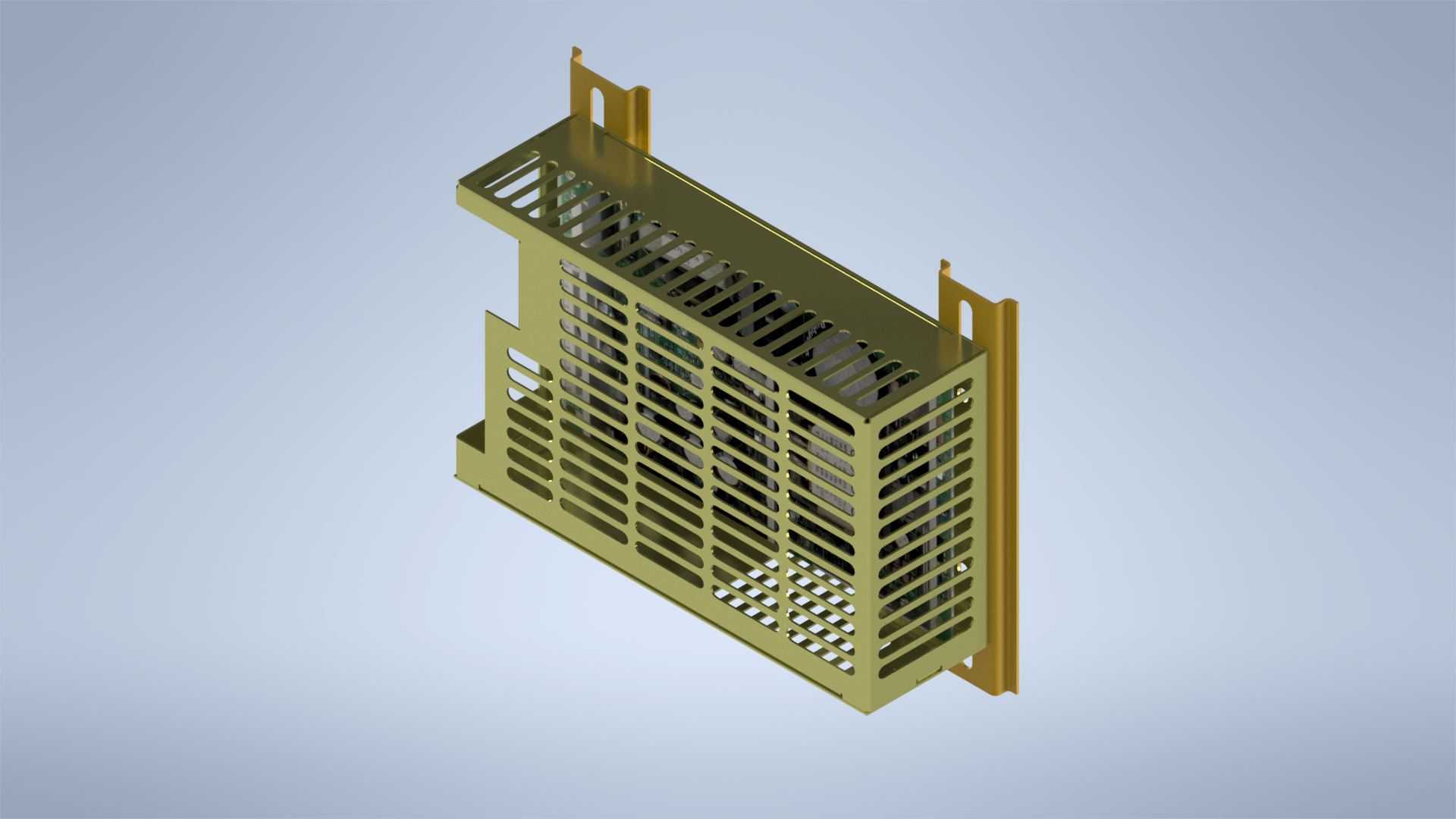

　　设计上首先考虑的是散热需求，壳体周身排布的长条格栅通风孔不是随意开设的，每一排开孔的位置都对应内部PCB板上发热功率器件的排布区域，比如开关管、整流桥、高频变压器这些工作时温升明显的元件，正上方的壳体开孔密度更高，能形成自然对流的散热风道，不需要额外加装散热风扇就能满足额定功率下的温升要求，避免风扇带来的积尘、寿命短板问题。壳体两侧延伸出的带安装孔固定耳，是标准的DIN导轨安装适配结构，安装时不需要额外打孔固定，直接卡装在电控柜内的标准导轨上即可，固定耳上的定位缺口刚好和导轨卡扣匹配，能避免设备运行振动导致的电源移位，同时固定耳的厚度做了加厚处理，多次拆装也不会出现弯折变形的问题。

　　从安装边界尺寸来看，这款电源的壳体宽度控制在标准导轨安装单元的适配范围内，相邻安装其他电气元件时不会出现空间干涉，壳体深度方向预留了接线端子的操作空间，现场接线时不需要额外预留手指操作的冗余空间就能完成进线和出线的端子紧固。壳体的拼接结构采用卡扣加内部定位柱的组合方式，不需要额外打螺丝就能完成上下壳体的装配，生产组装时效率更高，同时接缝处做了错位止口设计，能阻挡现场的金属粉尘、切削液飞沫直接进入壳体内部，提升电控系统的防护能力。

　　实际做结构选型时，这类铝壳电源的外壳本身还能充当内部功率器件的辅助散热体，发热元件通过导热绝缘垫直接贴合在铝壳内壁上，能把器件工作产生的热量快速传导到整个铝壳表面，再通过表面的格栅开孔把热量散到周围空气中，相比全封闭的塑壳结构，同等功率下体积可以做的更紧凑，刚好适配现在电控柜越做越小、元件密度越来越高的设计趋势。壳体边角处都做了圆角钝化处理，安装操作时不会划伤操作人员的手部，也不会刮伤相邻布置的线缆绝缘层，避免现场施工时的安全隐患。

　　在结构建模过程中，需要重点关注壳体格栅的开孔强度，不能因为开设通风孔导致壳体整体刚性下降，每两道格栅之间的连接筋宽度经过反复校核，既能保证通风面积满足散热要求，又能让壳体承受正常的安装挤压、运输振动不会出现变形。安装耳的开孔位置严格遵循通用导轨安装的尺寸规范，和市面上主流的同功率导轨电源安装尺寸兼容，替换旧设备上的损坏电源时不需要重新调整导轨上的安装位置，直接替换就能完成接线使用，降低现场维护的改造成本。壳体表面做了导电氧化处理，既可以提升铝壳的抗腐蚀能力，还能保证壳体整体的导电连续性，安装到接地的金属导轨上就能实现可靠的壳体接地，不需要额外单独接壳体地线，减少现场接线的工作量。
