AutodeskInventor构建深沟球滚动轴承结构

　　做机械结构设计的从业者大多清楚，滚动轴承是旋转传动链路里最基础也最核心的支撑部件，小到家用风扇的电机转轴，大到工业减速机的输出轴、机床主轴的支撑位，几乎所有需要降低旋转摩擦系数、保证轴系回转精度的场景，都离不开这类标准件的应用。这次构建的深沟球结构滚动轴承，在建模初期就先明确了实际应用的边界：这类轴承主要承受径向载荷，也可在转速不高的工况下承受一定比例的轴向载荷，适配的安装场景多为轴系两端的固定支撑位，内圈与转轴过盈配合随轴转动，外圈与轴承座孔过渡配合起固定支撑作用，滚动体在内外圈的滚道之间做滚动摩擦，替代传统的滑动摩擦结构，大幅降低传动过程中的能量损耗。

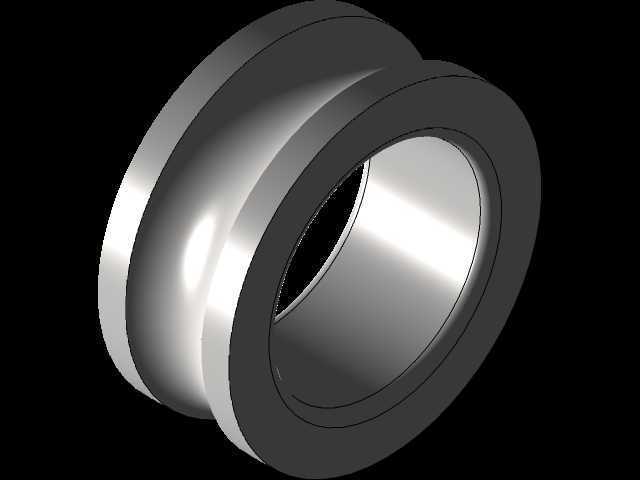

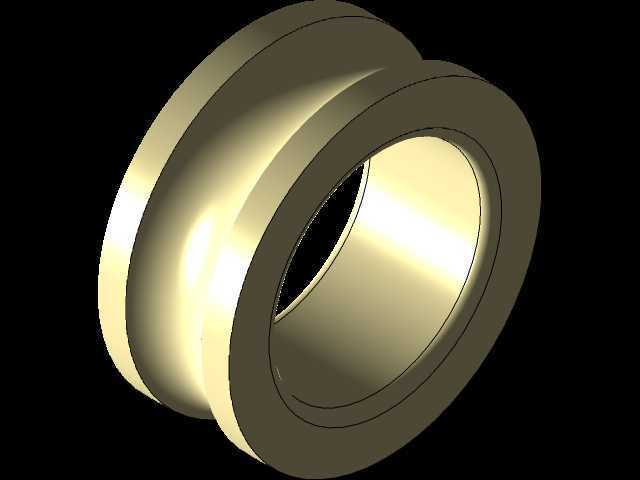

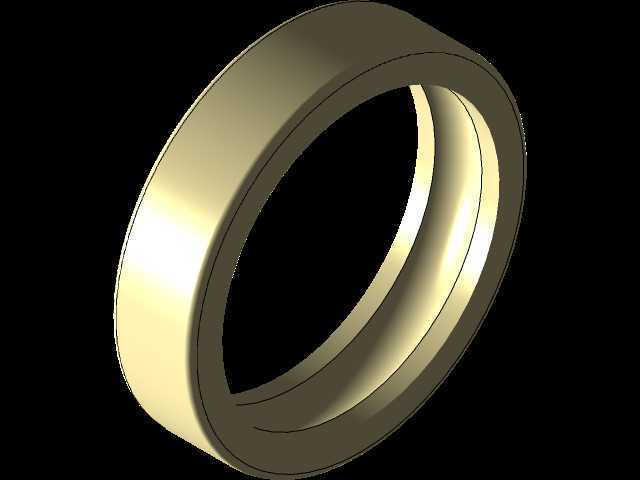

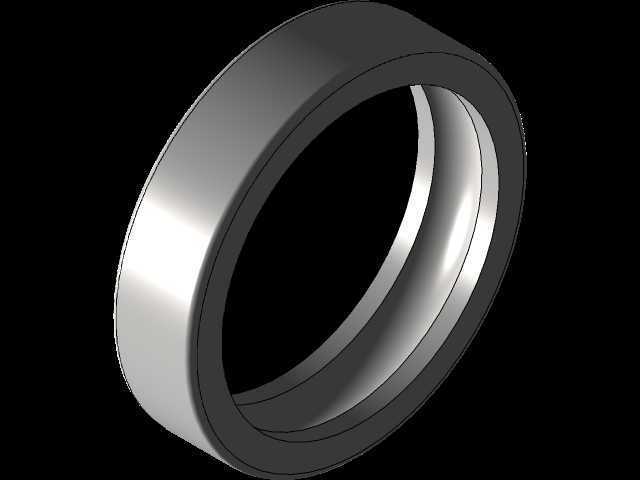

　　建模过程没有走直接调用标准件库的捷径，而是从最基础的草图绘制开始搭建：先根据选定的轴承公称尺寸确定内圈内径、内圈外径、外圈内径、外圈外径、轴承宽度这几个核心安装边界尺寸，毕竟轴承属于标准互换件，安装尺寸的公差直接决定了后续装配时能不能顺利压装，会不会出现跑内圈、跑外圈的失效问题。内圈的滚道截面采用圆弧结构，圆弧半径略大于滚动体的半径，保证滚动体和滚道之间有合适的接触角，既能均匀承载径向力，也能预留一定的轴向窜动余量；外圈的滚道和内圈滚道保持同轴度要求，建模时通过同轴约束保证两个滚道的圆心重合，避免后续装配滚动体时出现卡滞、间隙不均的问题。

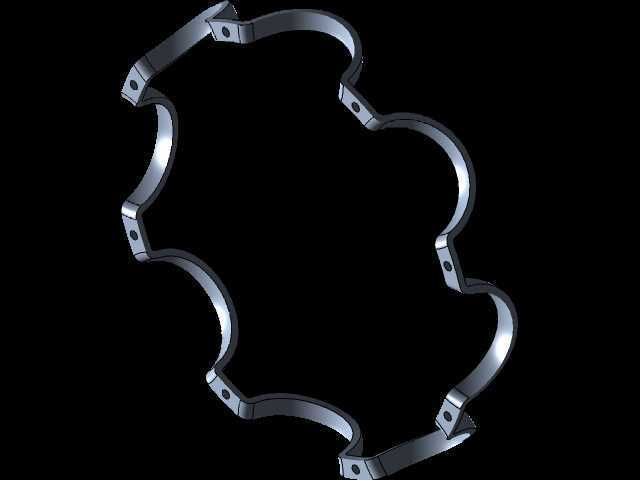

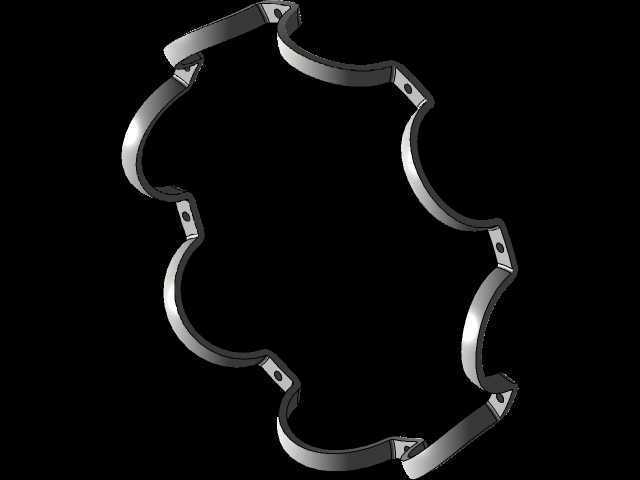

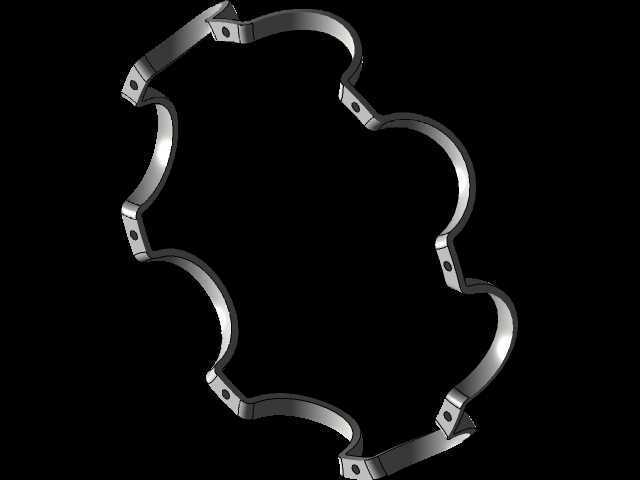

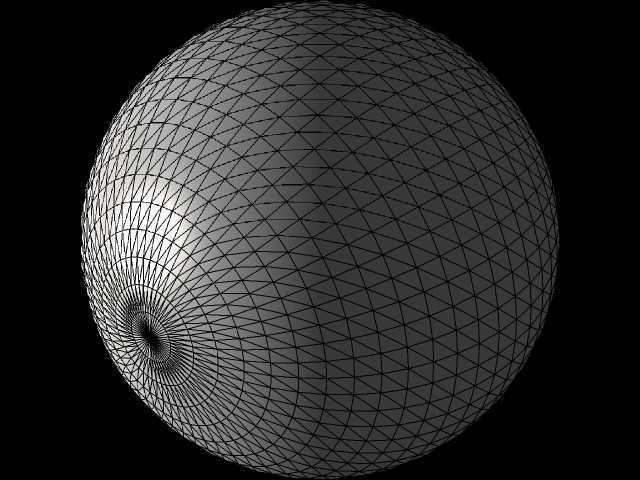

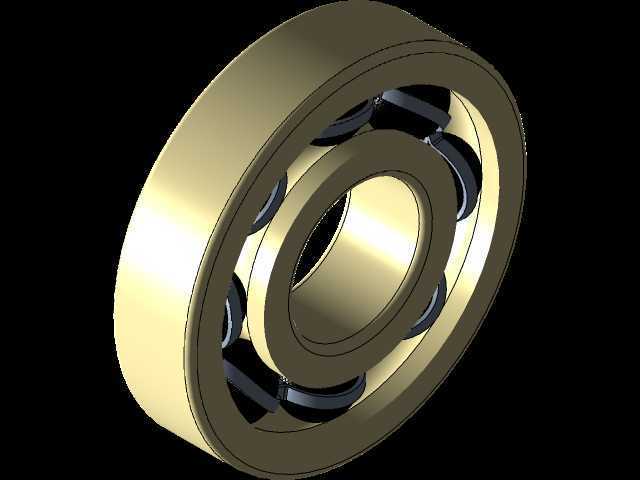

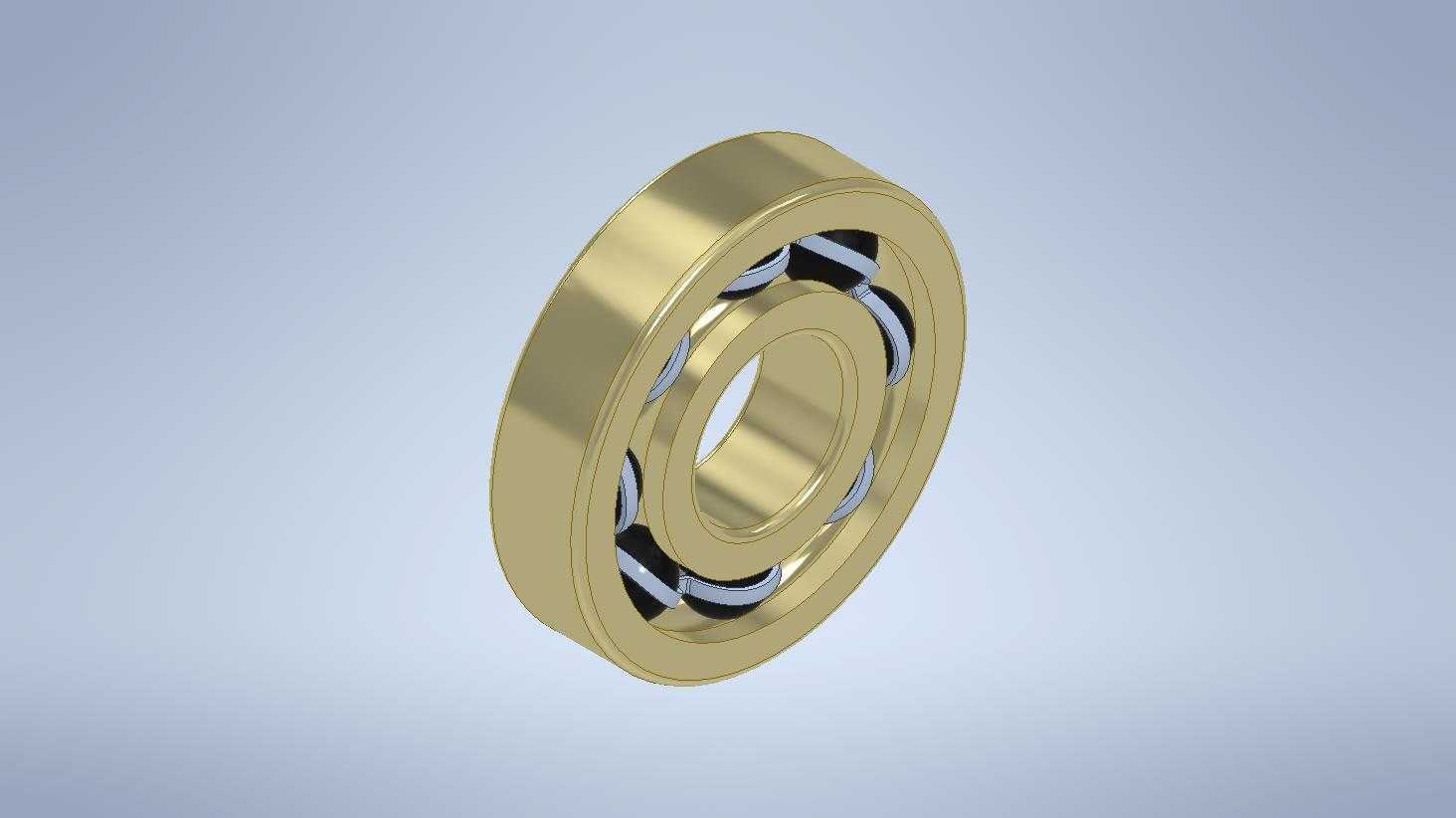

　　滚动体选用标准钢球规格，数量根据轴承的承载能力计算确定，均匀分布在内外圈滚道之间，保持架采用浪形冲压结构，兜孔的尺寸刚好卡住钢球的赤道位置，既可以把所有钢球均匀分隔开，避免钢球之间直接接触摩擦，也能引导钢球在滚道内顺畅滚动，同时留存足够的润滑脂存储空间。装配阶段按照实际生产的装配顺序添加约束：先将内圈固定在基准位置，再逐个装入钢球，通过圆周阵列约束保证钢球的等分精度，随后装配两侧的保持架，将保持架和钢球之间添加合适的间隙配合约束，最后装入外圈，添加内外圈的同轴约束、端面的平行约束，保证整个轴承装配完成后，内圈可以相对外圈顺畅转动，没有卡滞或旷量过大的问题。

　　材质外观的设置也贴合实际工业应用场景：内外圈和钢球采用轴承钢材质，添加金属抛光后的质感，表面粗糙度设置符合精加工后的实际效果，保持架采用冲压钢板材质，表面做镀锌钝化处理，和实际量产的轴承外观保持一致。从实际选型的角度看，这类深沟球轴承的安装边界有明确的要求：轴颈的加工公差要符合对应精度等级的配合要求，轴承座孔的圆柱度、端面垂直度也要控制在公差范围内，装配时优先采用热装或专用工具压装，避免通过滚动体传力造成滚道压痕损伤。日常使用中，这类轴承的失效形式多为滚道疲劳点蚀、保持架磨损、润滑脂失效，所以建模时也预留了密封结构的安装位，方便后续拓展带密封圈的轴承版本，适配粉尘、潮湿等更复杂的工况环境。

　　整个建模过程严格遵循从零件到装配的设计逻辑，每一个特征的构建都对应实际零件的加工工序：内圈和外圈的特征对应车削、热处理、磨削的加工流程，保持架的特征对应冲压、铆接的加工工序，钢球的特征对应冷镦、研磨的加工流程，没有添加任何无法实际加工的冗余特征，保证模型可以直接用于装配验证、工况模拟、工程图导出等实际设计环节，也能给刚接触机械设计的从业者提供标准件建模的参考思路，理解标准件的尺寸逻辑、装配关系和实际应用要点。
