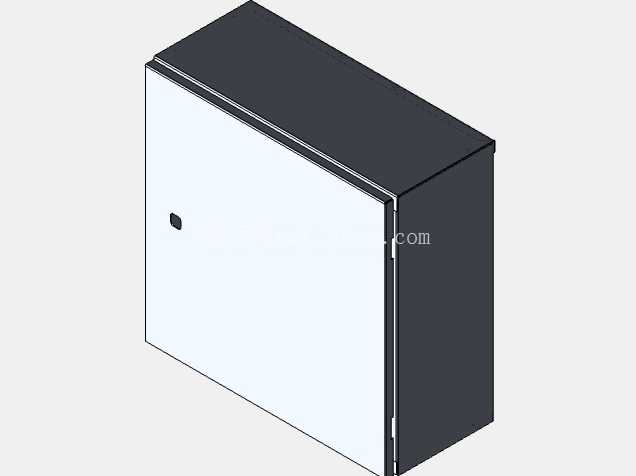

壁挂式电气控制防护箱体结构设计

这款壁挂式电气防护箱体，是面向工业现场低压配电、末端控制回路防护需求开发的钣金类壳体结构，日常多部署在生产车间立柱侧、设备旁侧墙面、地下管廊壁面这类空间局促的安装场景，用来承载小型断路器、接线端子排、信号转换模块这类低压电气元件，避免现场粉尘、飞溅切削液、意外触碰对内部电气件造成损伤。从结构设计逻辑来看，整体采用封闭式薄钢板折弯拼焊的主体框架，箱体背部预留四个对称布置的壁挂安装孔位，安装时可先将固定膨胀螺栓在墙面定位锁紧，再将箱体挂装到位后锁紧孔位压片，不需要在现场进行大范围的焊接作业，适配混凝土墙面、彩钢板墙面、钢结构立柱面等多种安装基面，安装完成后箱体背部与墙面预留3-5mm的散热间隙，避免墙面凝露直接渗入箱体接缝。箱体正面采用单开门式结构设计，门体与主框架通过侧边暗藏式合页连接，开合角度可达到110度以上，方便运维人员伸手进入箱体内部完成接线、元件更换、线路排查等操作，门体与框架贴合面全程粘贴连续的发泡密封胶条，当门体关闭锁紧后，胶条被均匀压缩2-3mm，可阻挡常规工况下的粉尘侵入与少量飞溅液体渗入，适配多数室内工业场景的防护等级要求。门体上预留的小型锁孔位，可搭配通用型三角锁或者通用柜锁，非运维人员无法随意开启门体，避免无关人员误触内部带电元件引发安全事故。箱体顶部做了微倾斜的折弯翻边结构，避免顶部积灰或者凝露形成的积水顺着接缝渗入箱体内部，底部预留可敲落的穿线孔位，现场布线时可根据进出线的线缆数量、线径大小敲除对应位置的孔盖，搭配格兰头完成线缆固定与密封，不需要现场额外进行开孔作业，减少现场施工的加工工作量。从内部安装空间来看，箱体内腔预留了统一规格的安装导轨固定位，可直接卡装标准宽度的电气安装导轨，元件可根据回路设计需求在导轨上灵活调整安装位置，内腔侧壁预留的接地螺柱，可直接连接门体接地跨接线与内部元件的接地导线，满足电气安全规范的接地连续性要求。在建模过程中，所有折弯位置都预留了对应板材厚度的折弯圆角，避免折弯加工时出现板材开裂问题，拼焊位置的焊缝都设计在内侧隐蔽位置，外部可见面只需要做简单打磨后即可进行喷塑处理，外观平整无明显焊接痕迹。整体外形尺寸偏向紧凑化设计，不会在墙面占用过多安装空间，同时内部净空尺寸可满足最多12个模数的小型断路器安装需求，搭配接线端子排可完成最多20个回路的接线排布，完全覆盖单机设备末端配电、小型区域照明配电、现场信号中转控制这类场景的使用需求。门体开启位置没有突出箱体的外置结构，在狭窄通道旁安装时，不会因为人员过往、物料搬运出现磕碰变形的问题，箱体外部所有边角都做了小圆弧钝化处理，避免安装和运维过程中锋利的钢板边角划伤操作人员。
