枪械护木人体工学适配结构设计

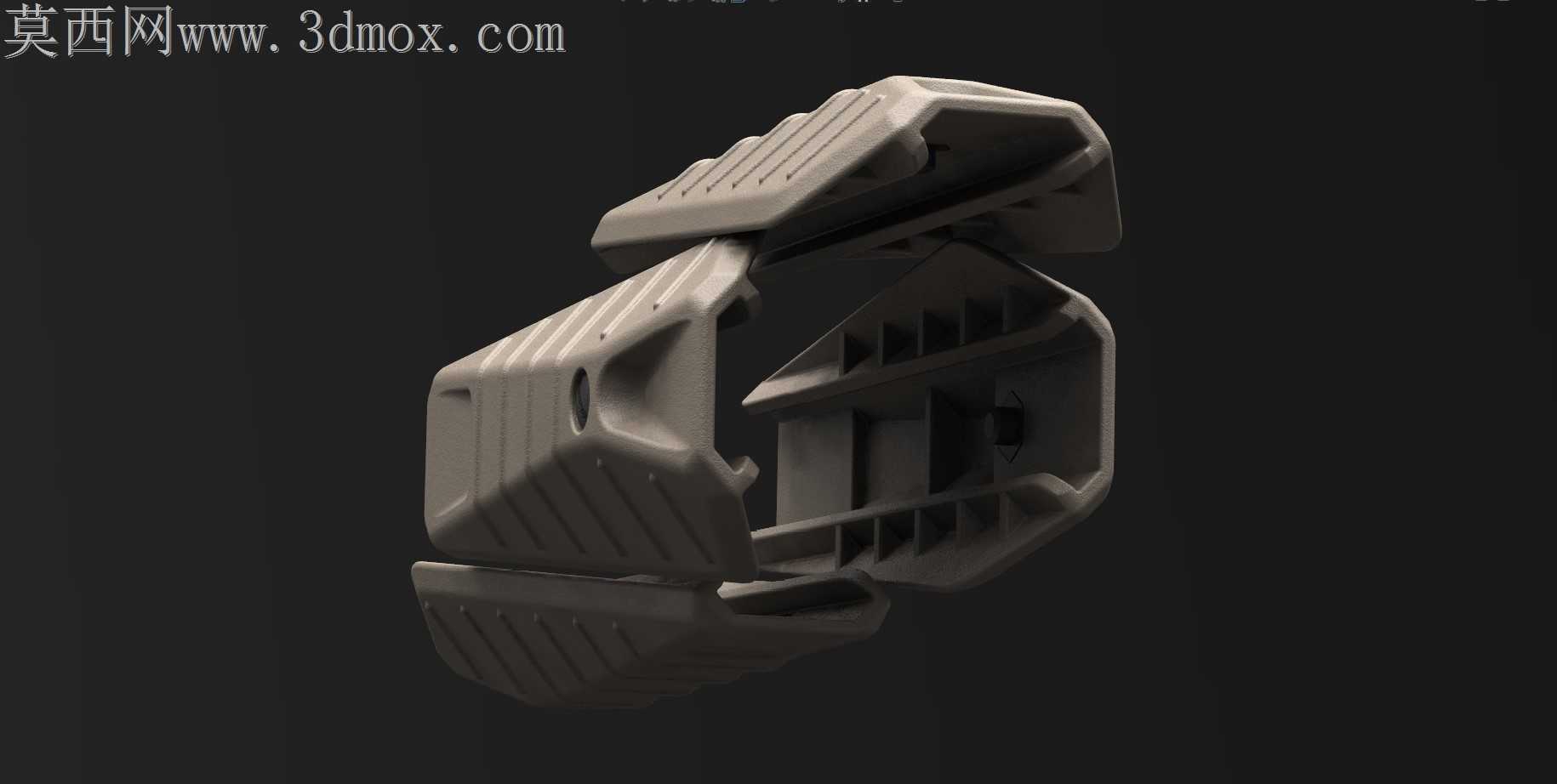

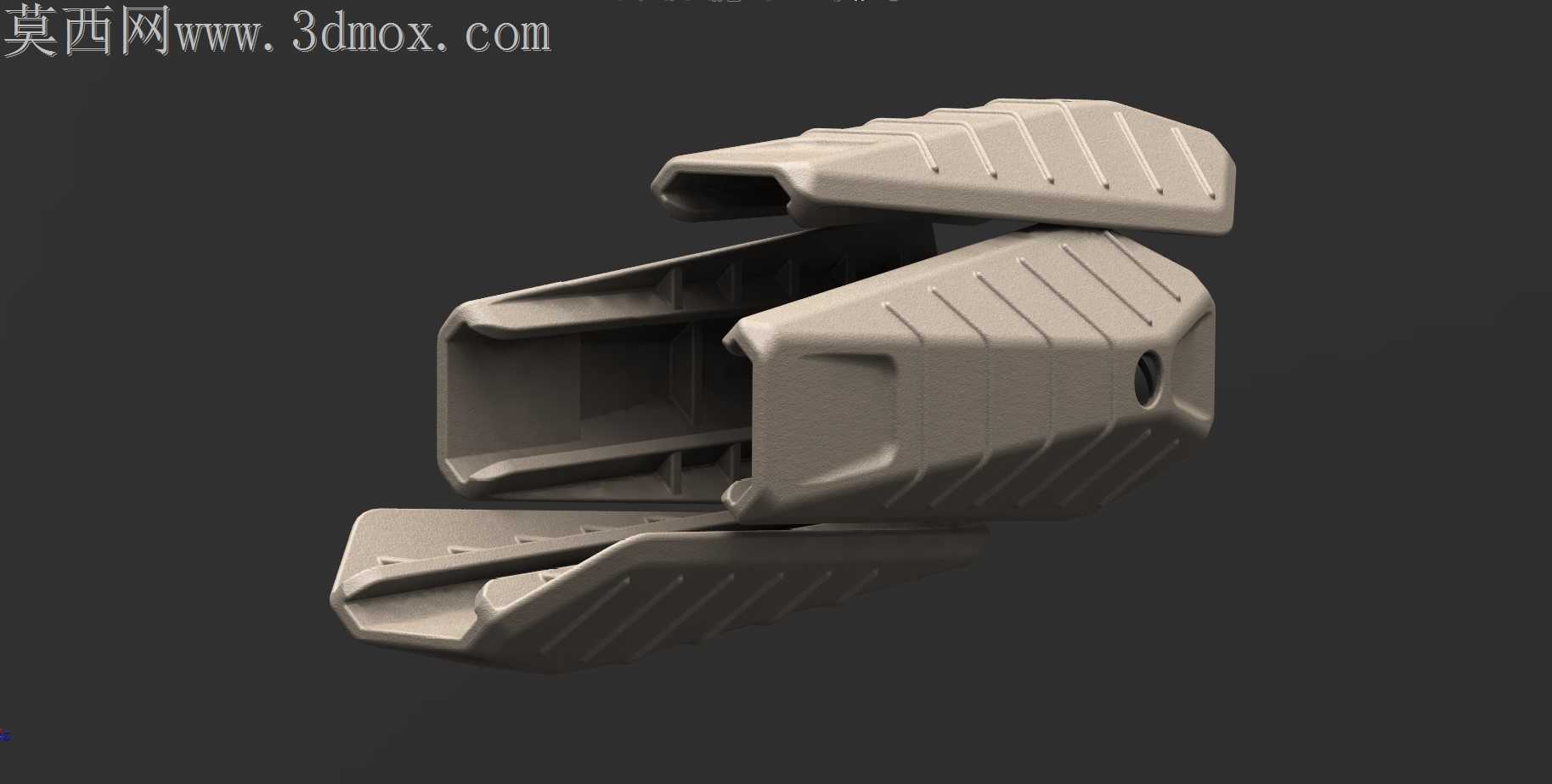

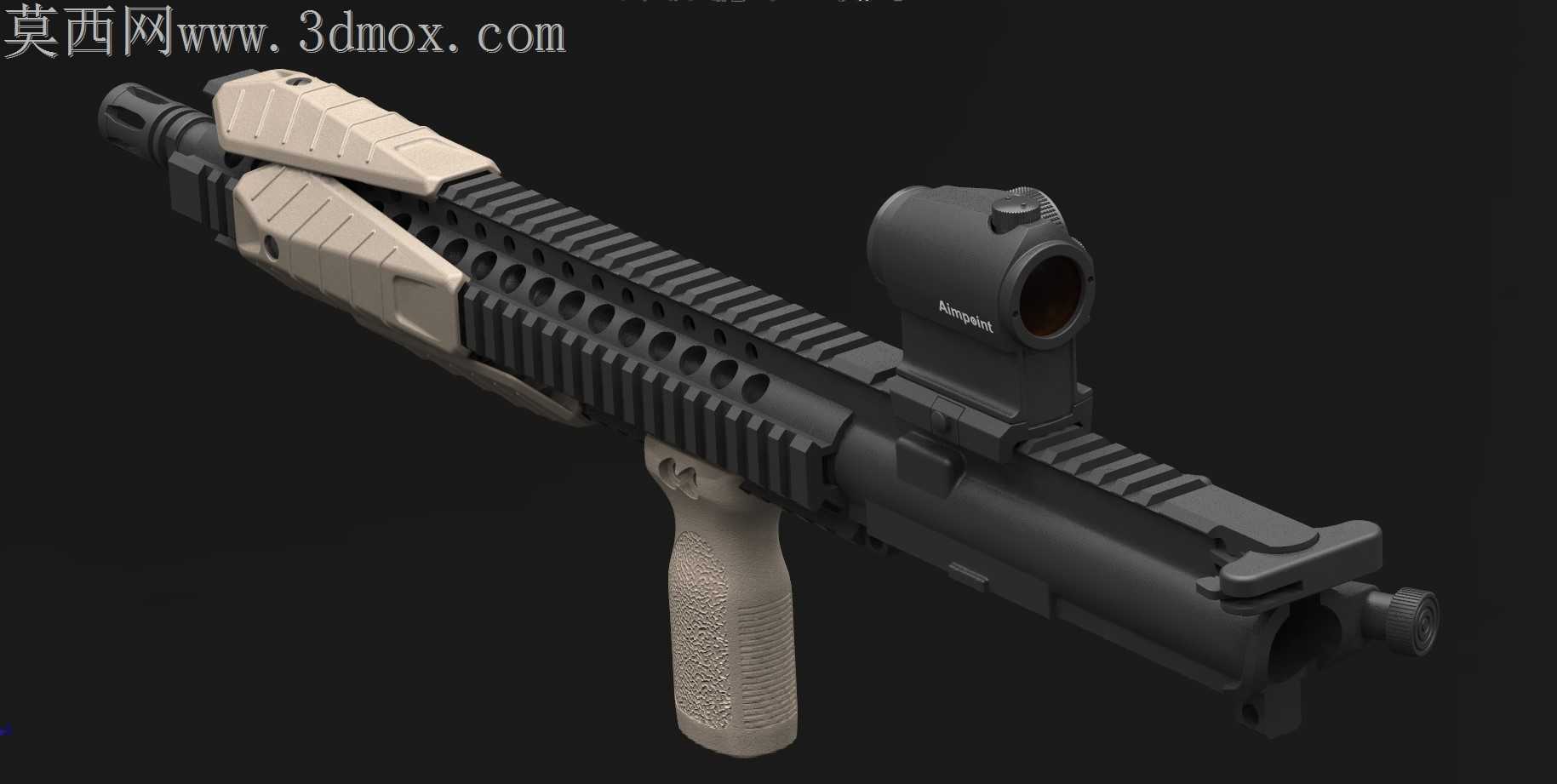

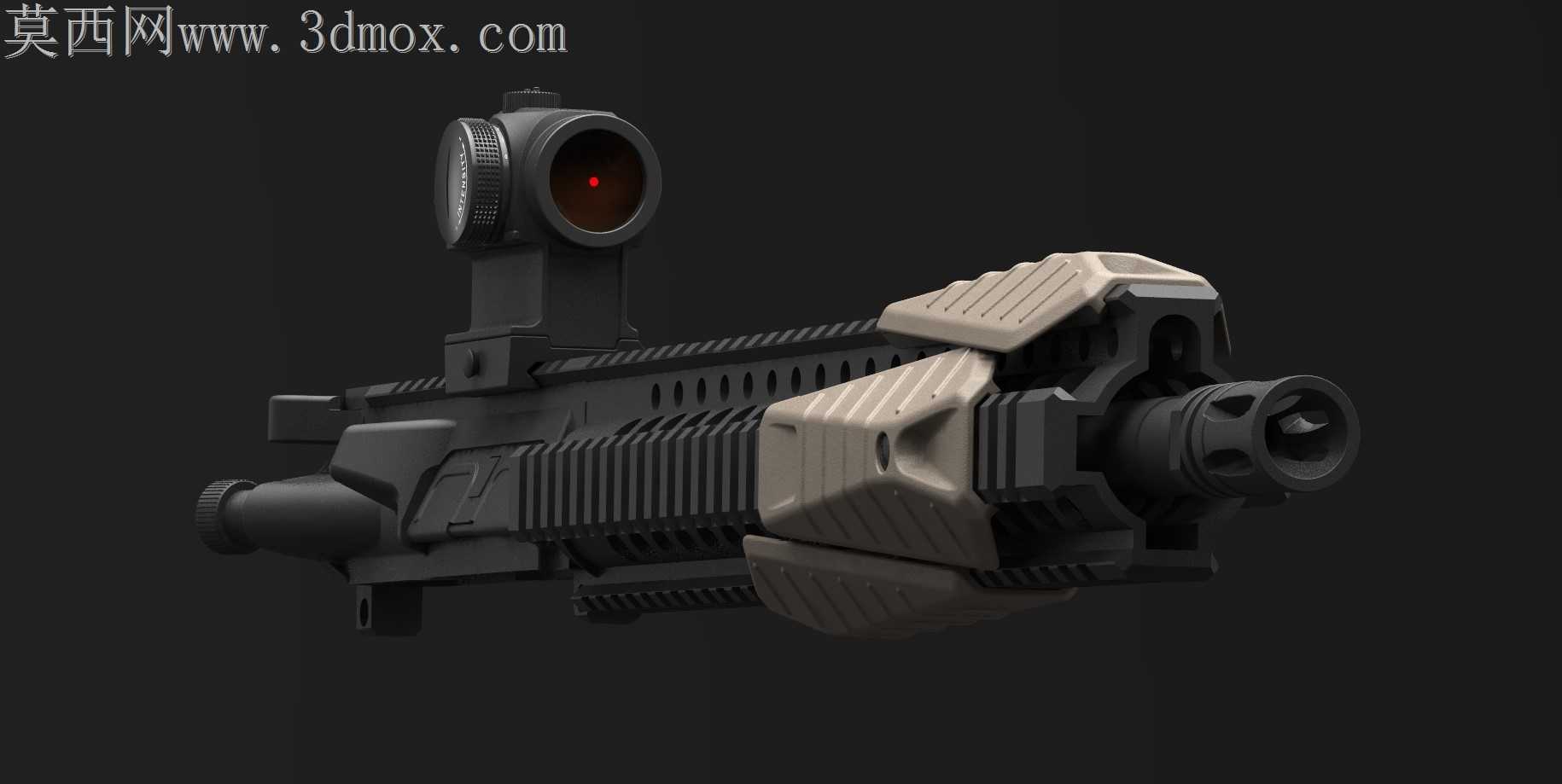

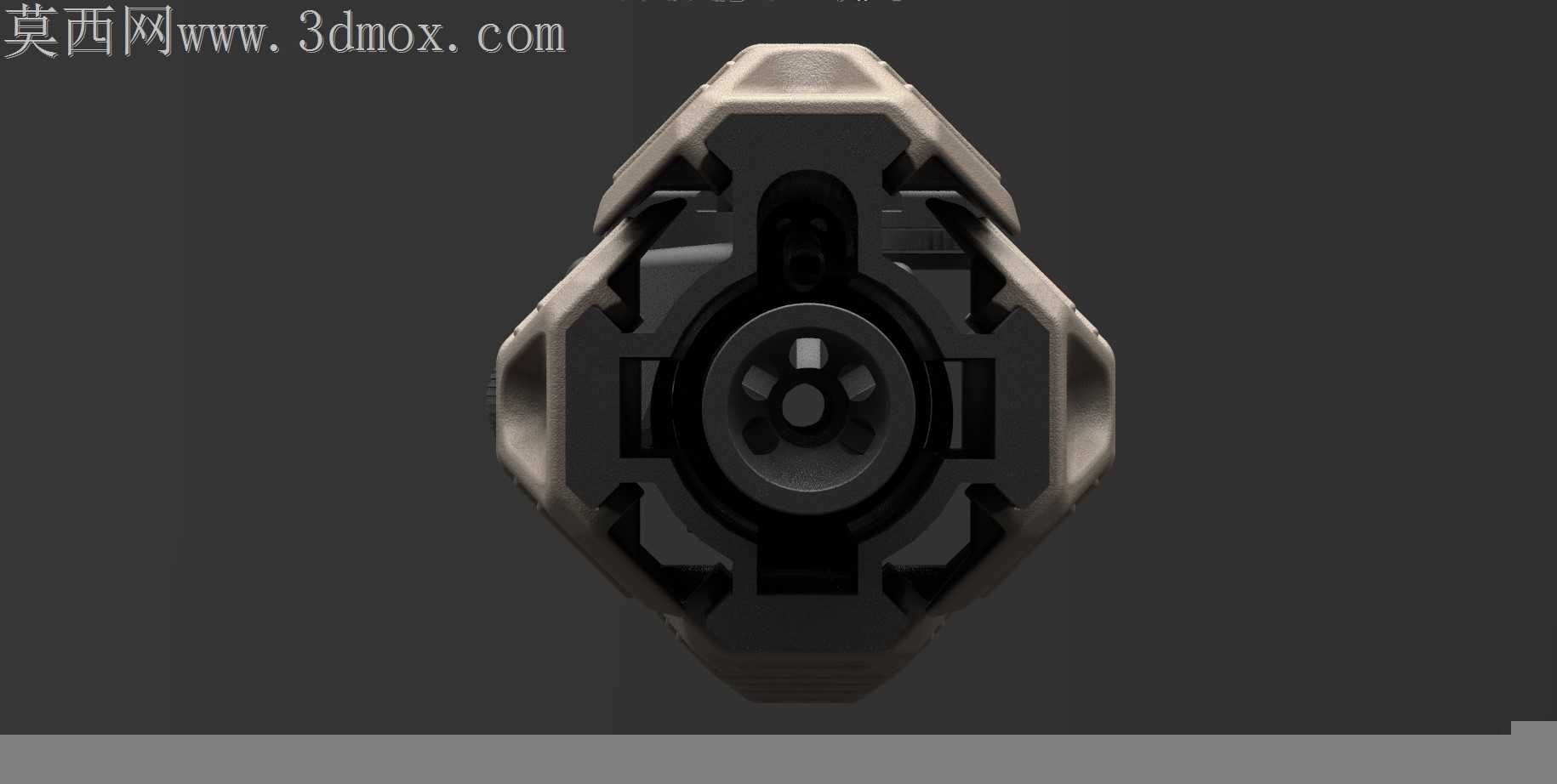

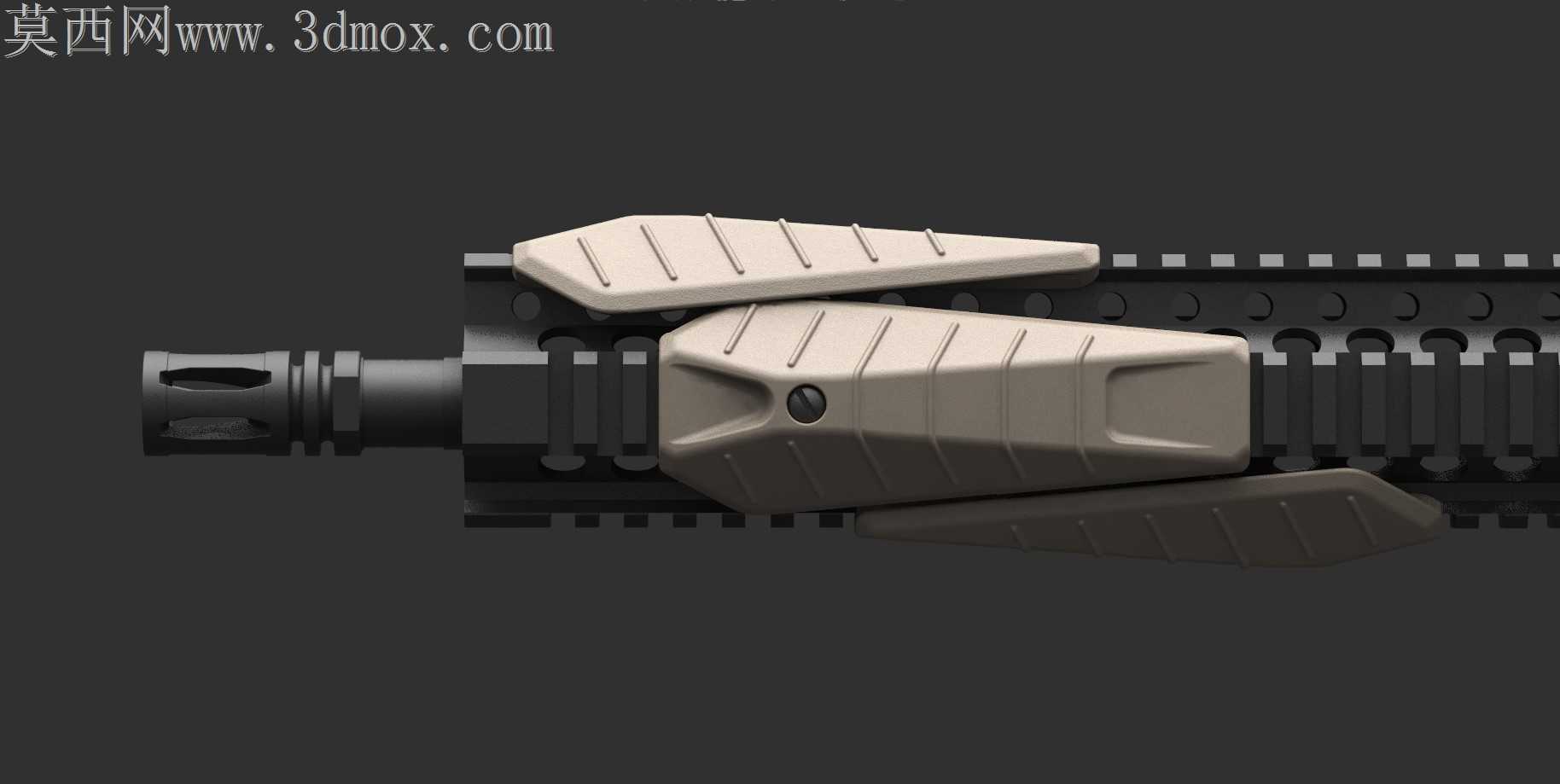

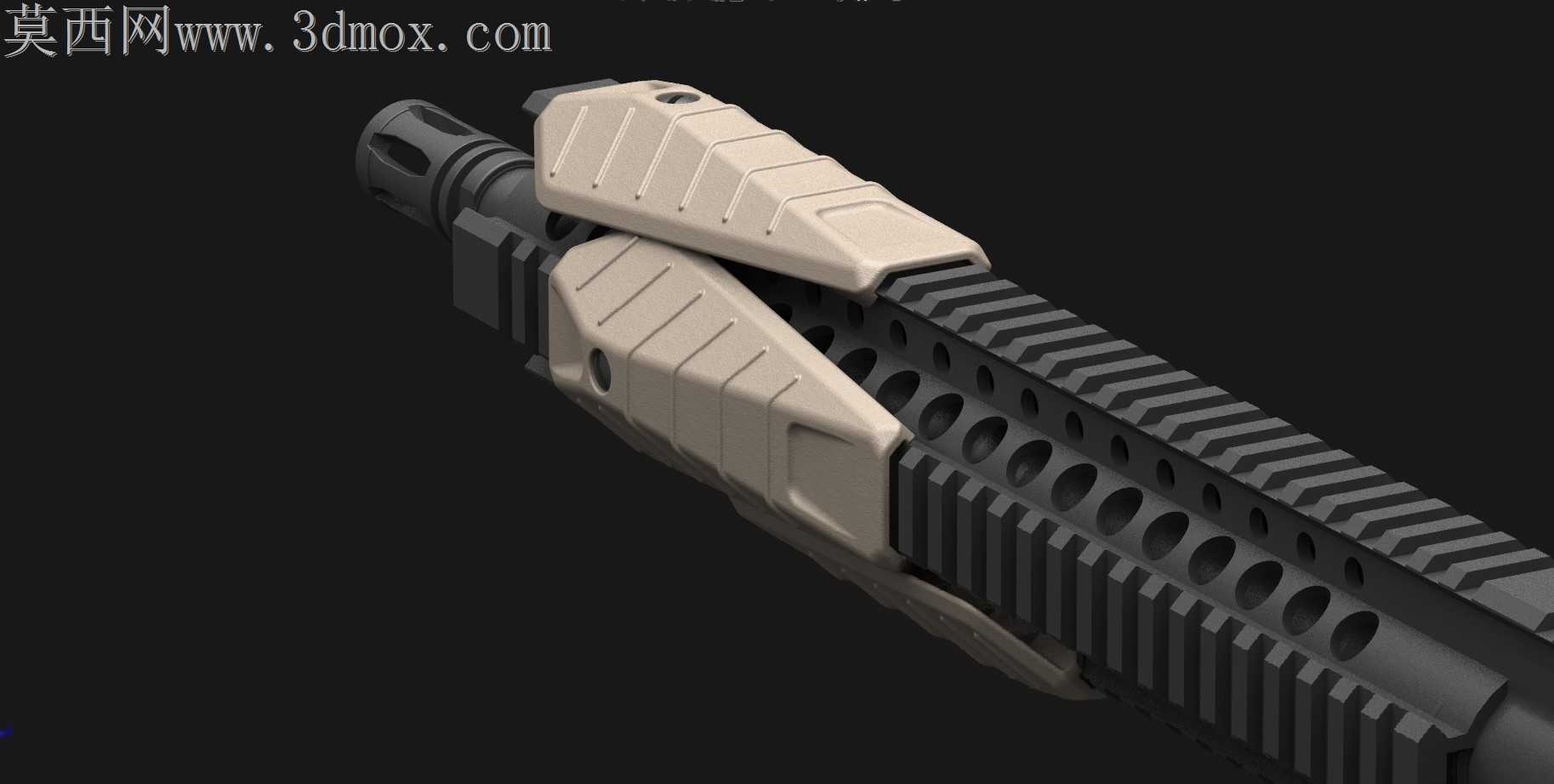

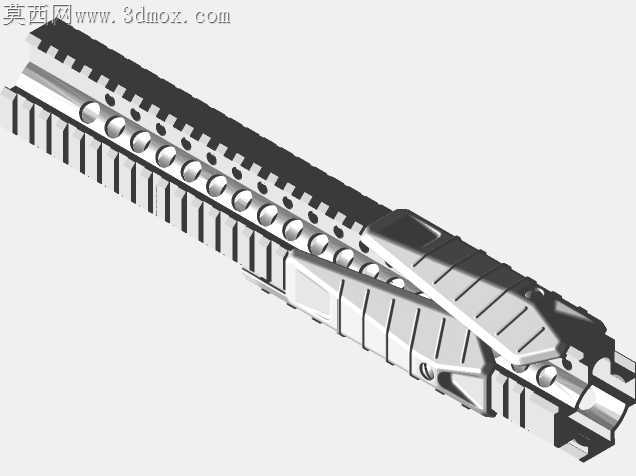

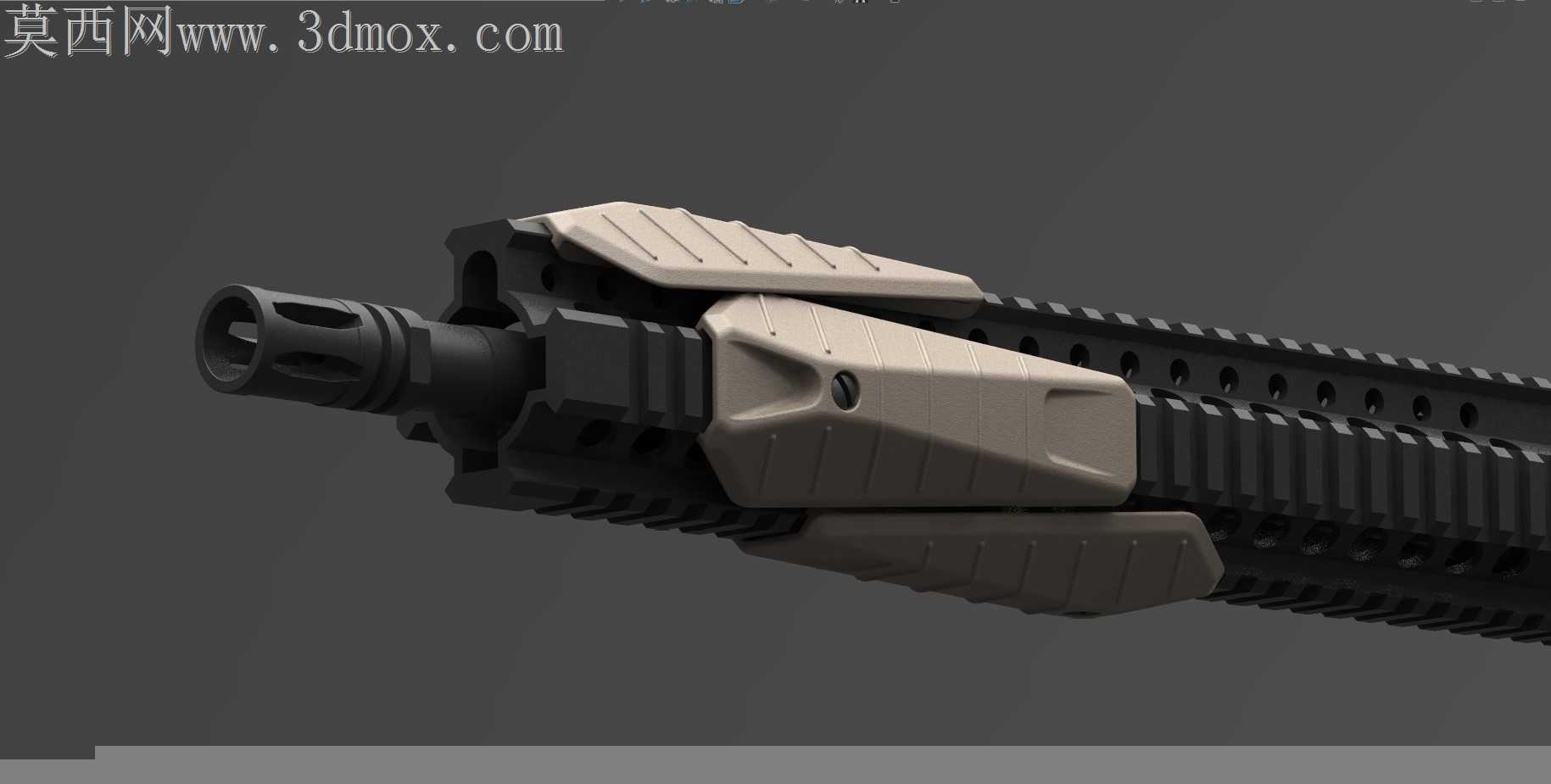

轻武器配件的加工适配一直是小批量定制领域的痛点，护木作为直接接触射手握持部位的部件，公差控制稍有偏差就会出现握持硌手、导轨对齐偏差、配件安装卡滞的问题。这款护木的结构拆分完全贴合数控铣削的走刀逻辑，没有设置无法一次装夹完成的倒扣深腔，主体承力部分的壁厚均匀控制在3.2mm，既避免了薄壁加工时的振刀纹，也不会因为壁厚过大增加不必要的重量。护木外侧的防滑凸起没有做尖锐棱角，所有接触手部的棱边都预留了0.8mm的倒圆角，对应加工时只需要用R0.8的球刀走一次轮廓倒角就能完成，不需要后续手工打磨修型，能大幅降低小批量生产的后处理工时。和枪管连接的定位槽公差带控制在H7区间，装配时不需要额外修配就能滑入到位，侧面的皮卡汀尼导轨和护木主体是一体化铣削成型，没有采用拼接式导轨的结构，避免了长期射击震动后导轨松动移位的隐患。护木上的散热开槽位置刚好对应枪管连续射击后的高温区域，开槽的边缘没有做直角处理，避免了应力集中导致的护木开裂问题，握持区域的防滑纹深度控制在1.2mm，既保证了戴手套操作时的摩擦力，也不会因为纹路过深积藏泥沙难以清理。不同材质的拼接部位预留了0.1mm的装配间隙，适配不同环境温度下的材质膨胀系数差，不会出现低温下配件收缩松脱、高温下膨胀卡滞的问题。表面的防滑贴片安装槽做了微小的拔模斜度，贴片压入后不需要额外打胶就能靠过盈配合固定，日常维护拆卸也不会出现卡扣断裂的情况。护木前端的消焰器让位腔尺寸做了冗余设计，能兼容市面上多数同口径的主流消焰器型号，不需要针对不同配件单独修磨让位空间。所有外露的连接螺丝孔都做了沉头处理，螺丝安装后和护木表面齐平，不会突出硌手也不会勾挂衣物装具。
