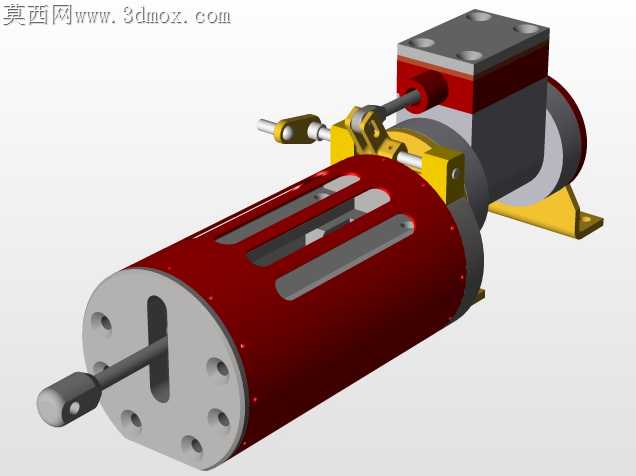

双缸卧式联动蒸汽机结构设计

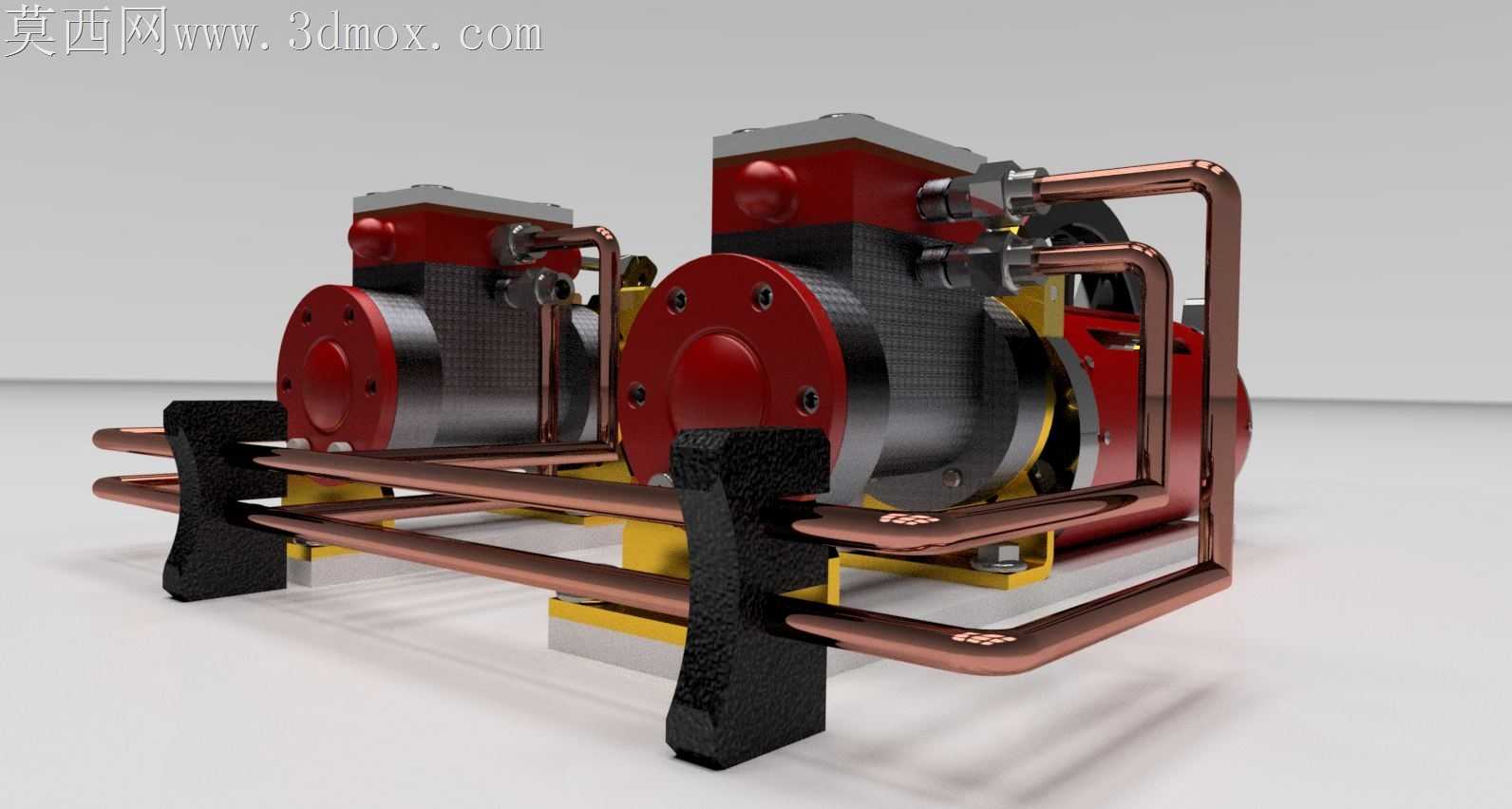

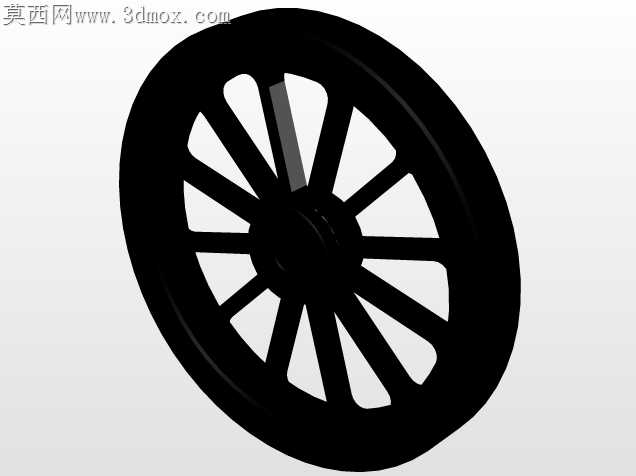

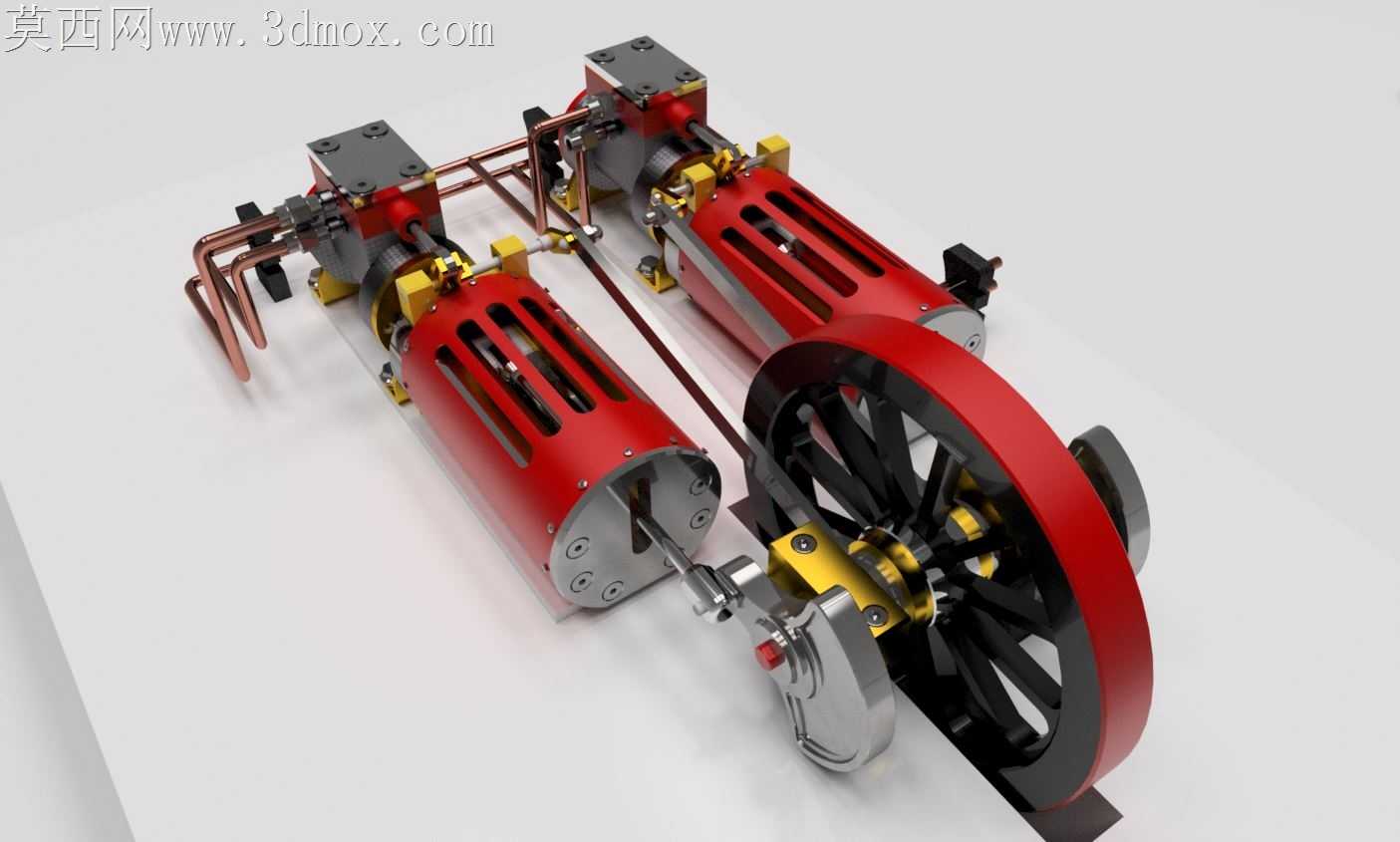

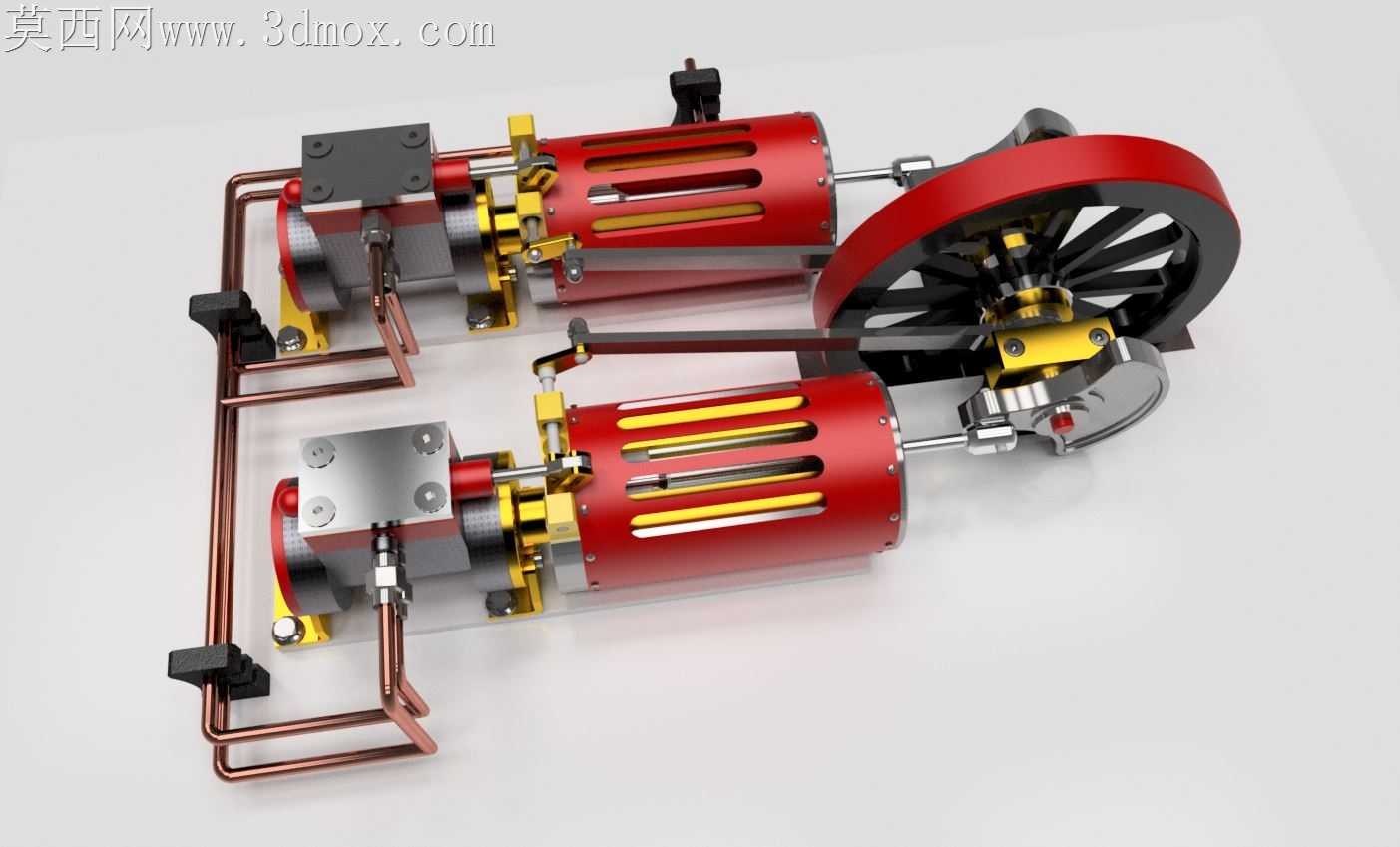

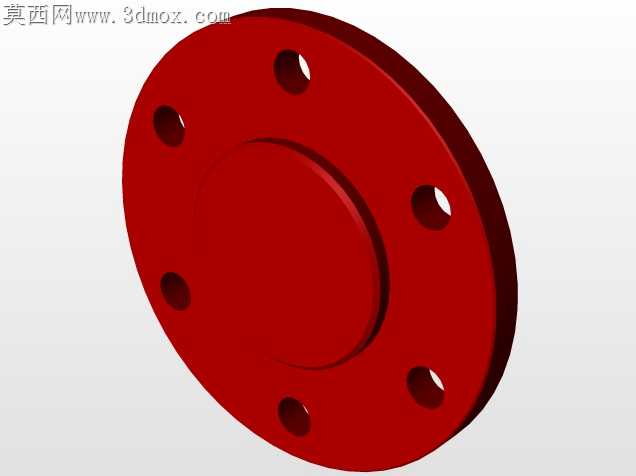

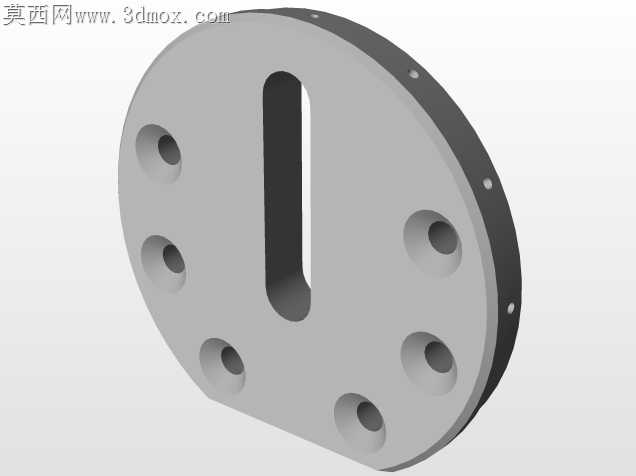

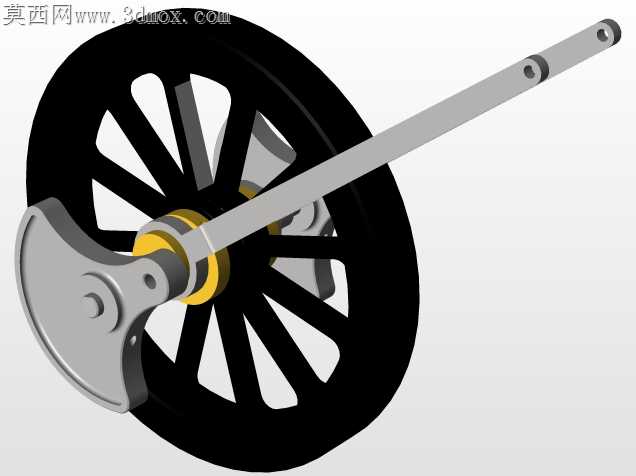

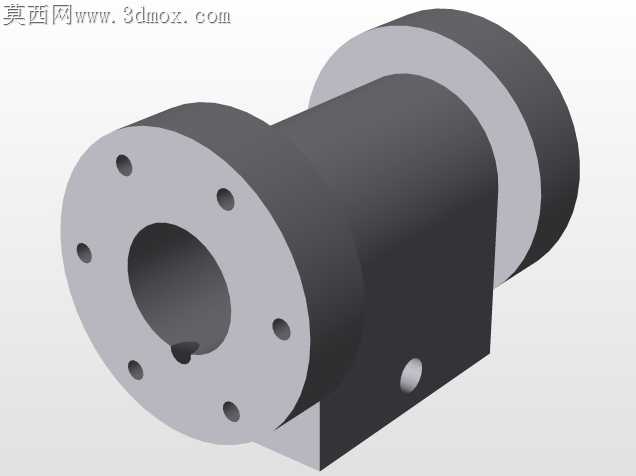

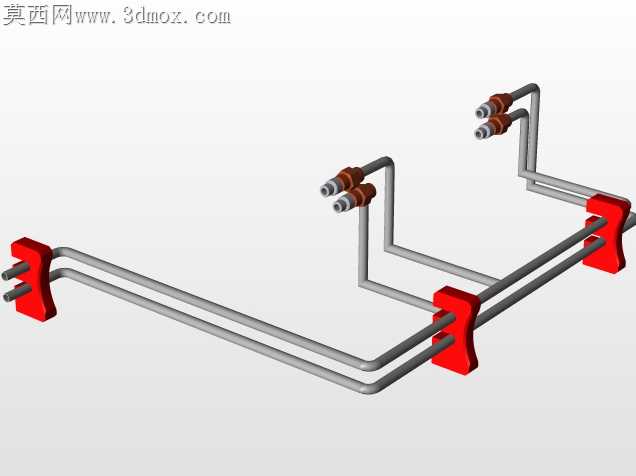

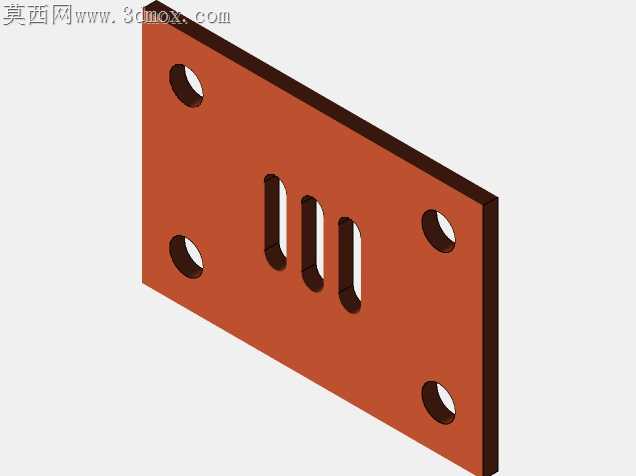

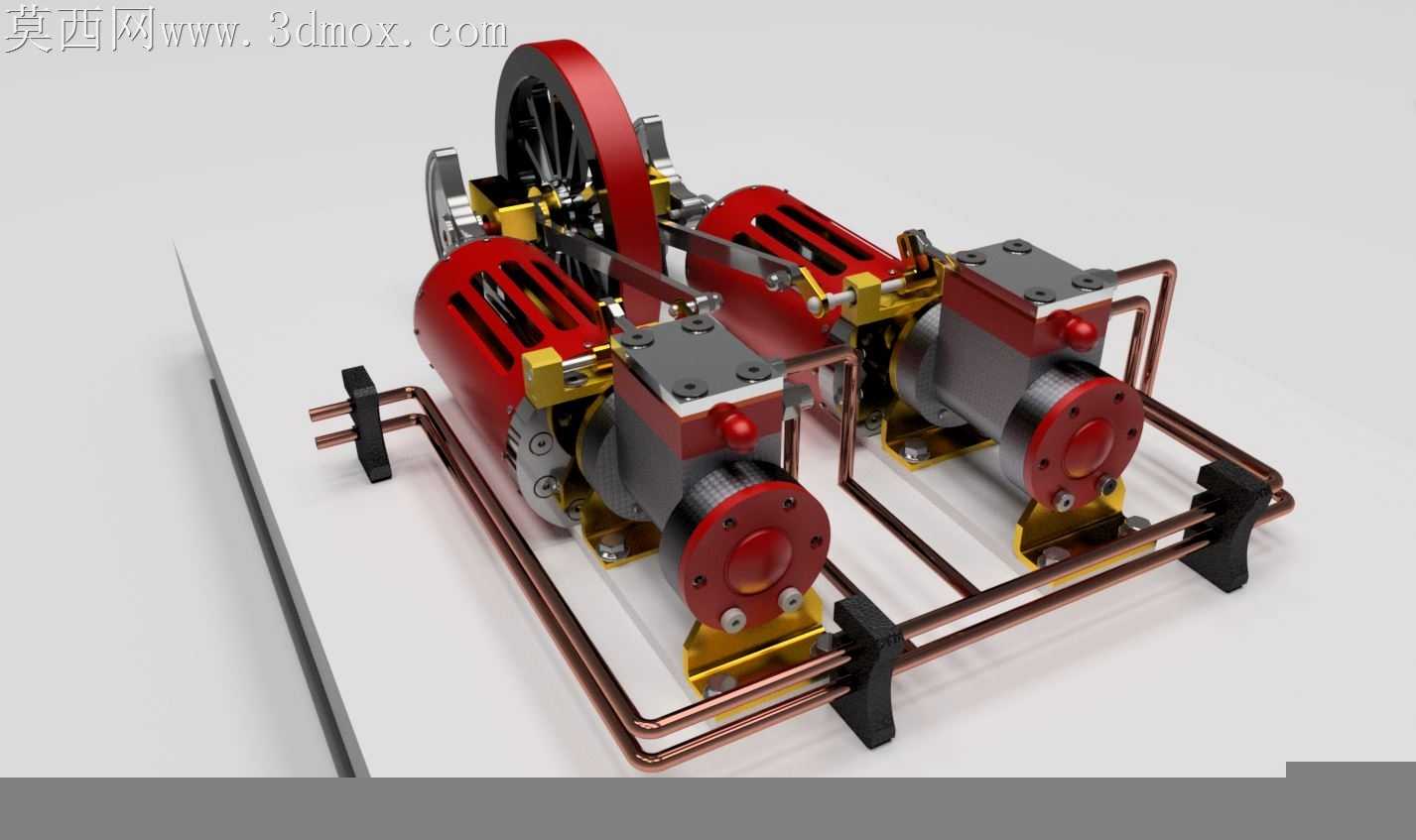

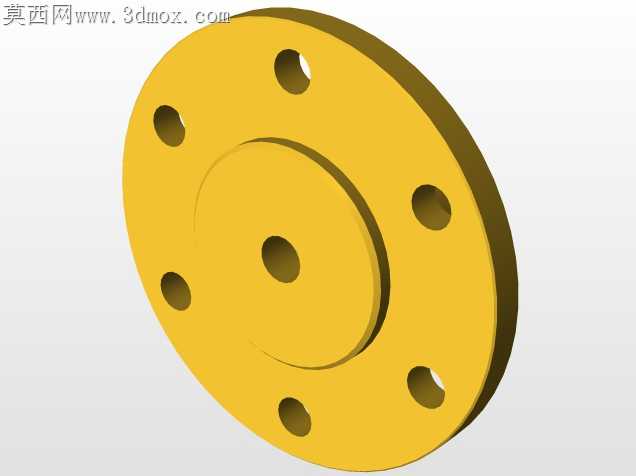

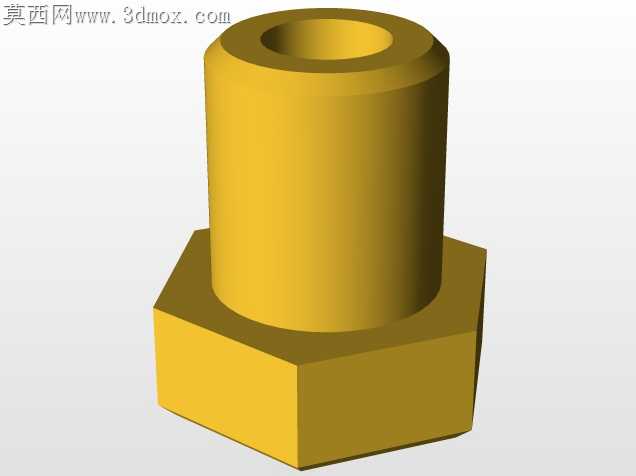

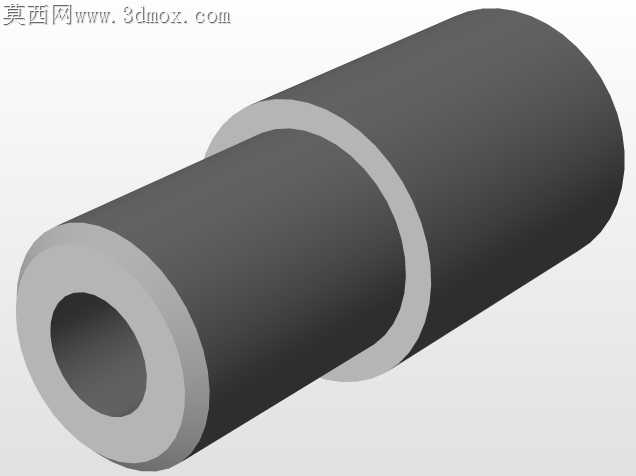

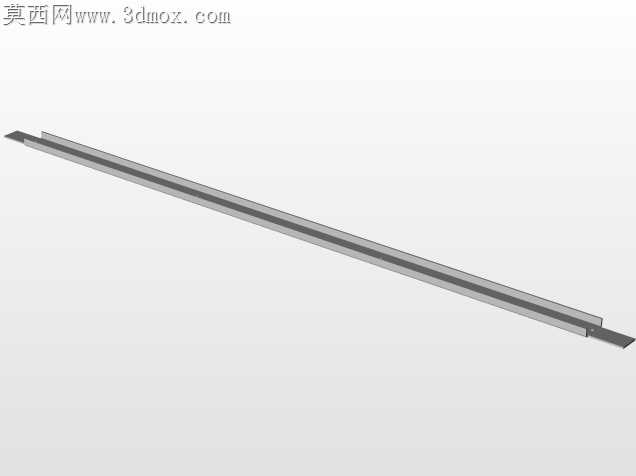

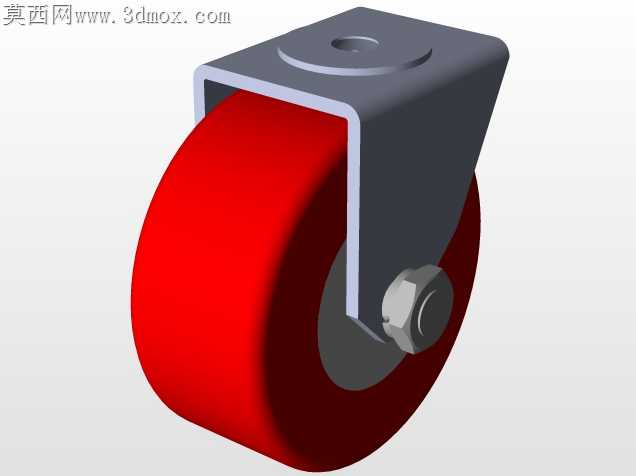

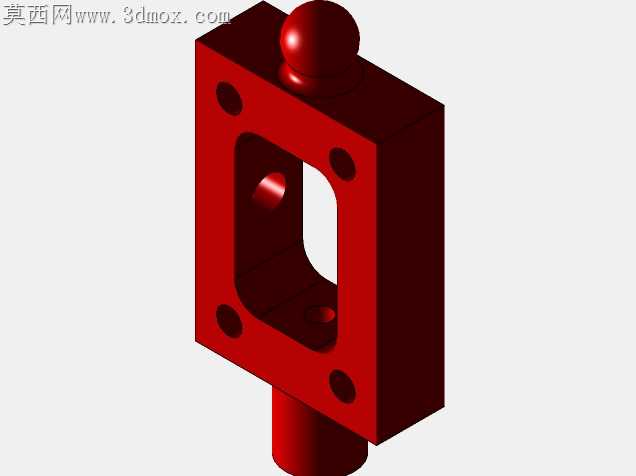

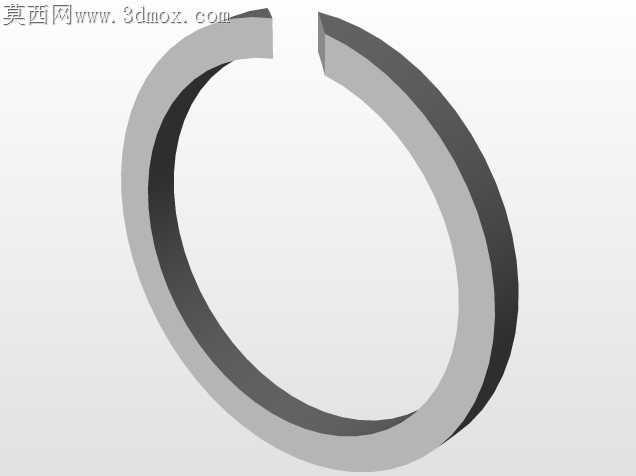

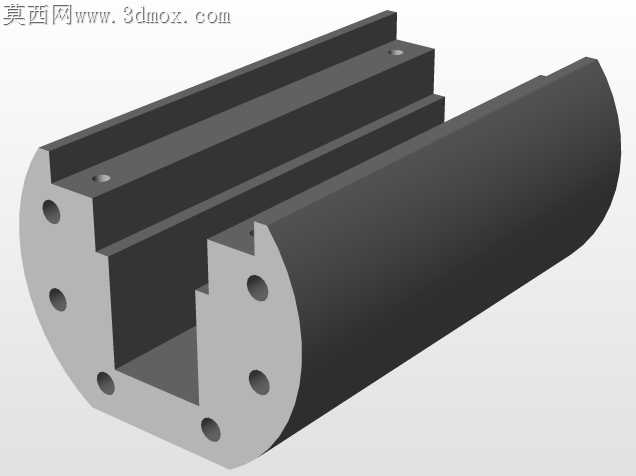

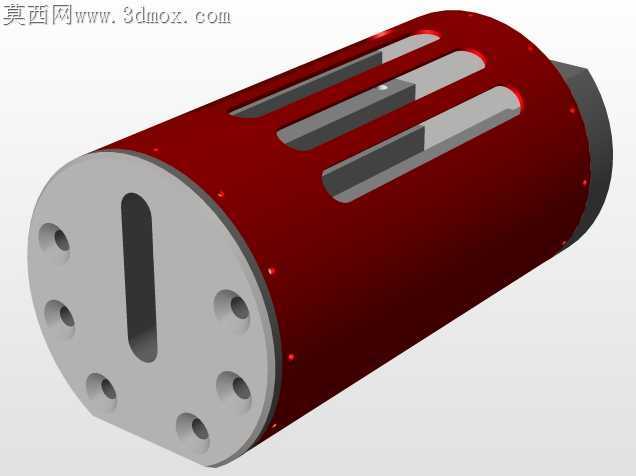

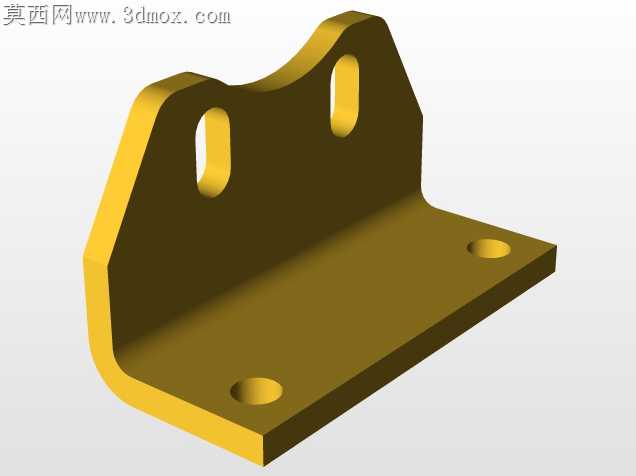

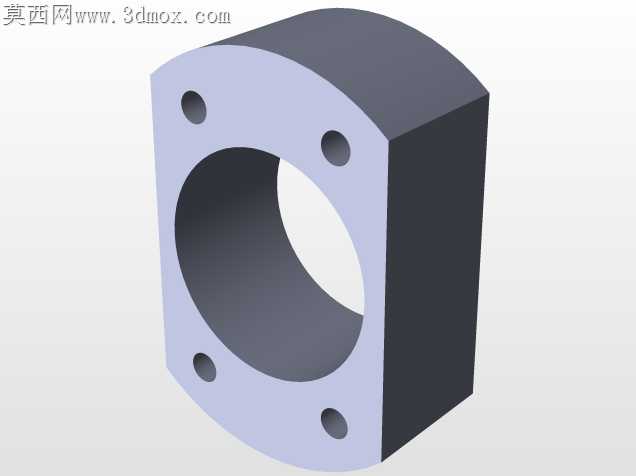

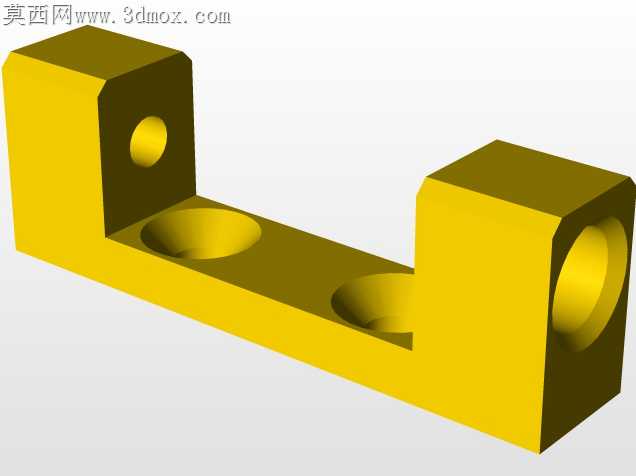

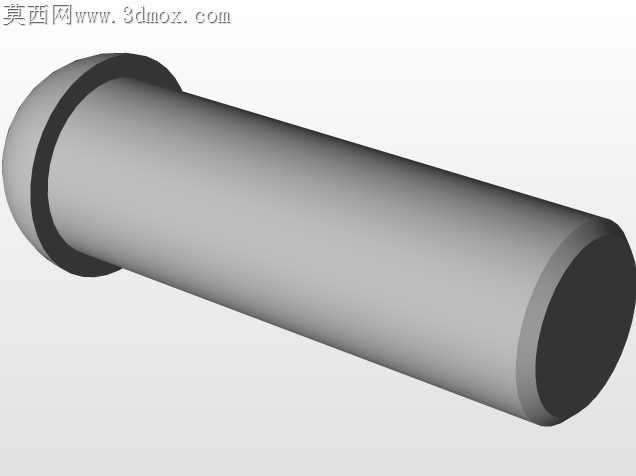

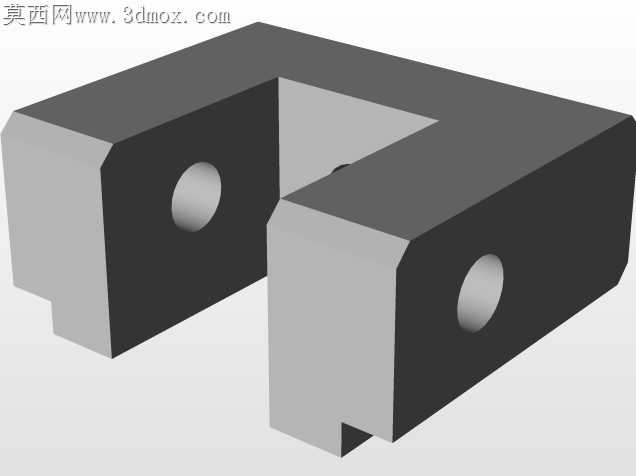

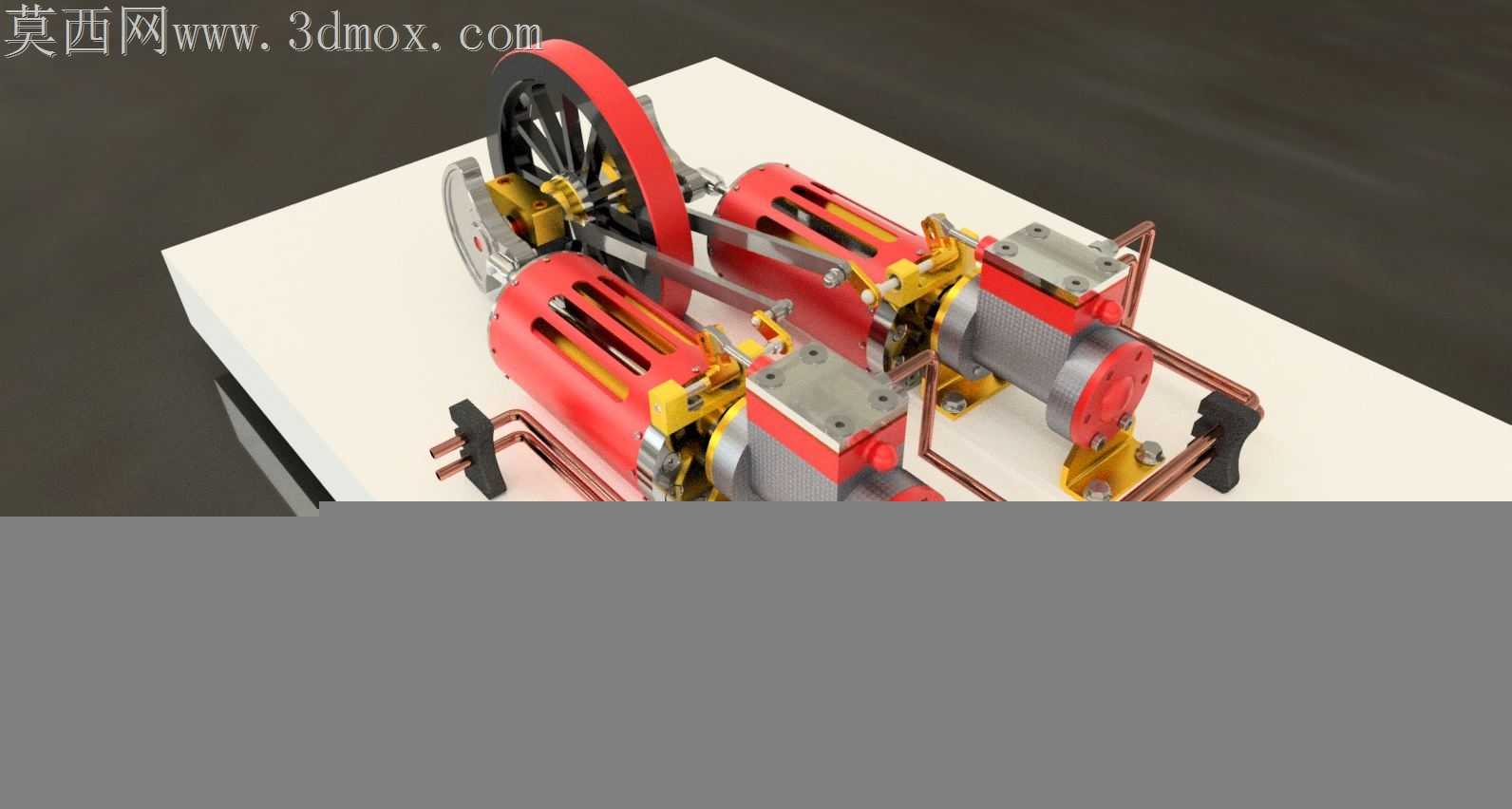

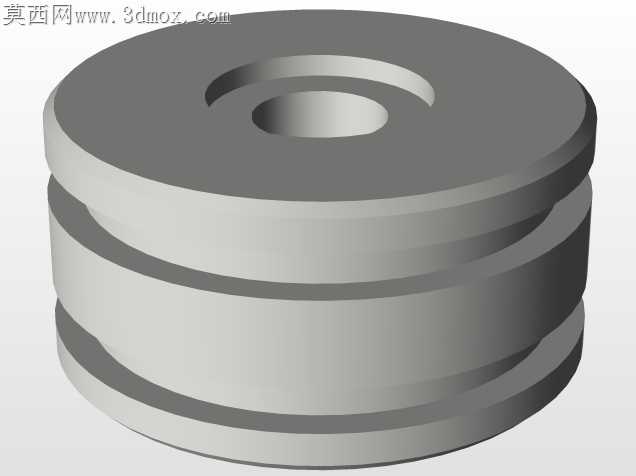

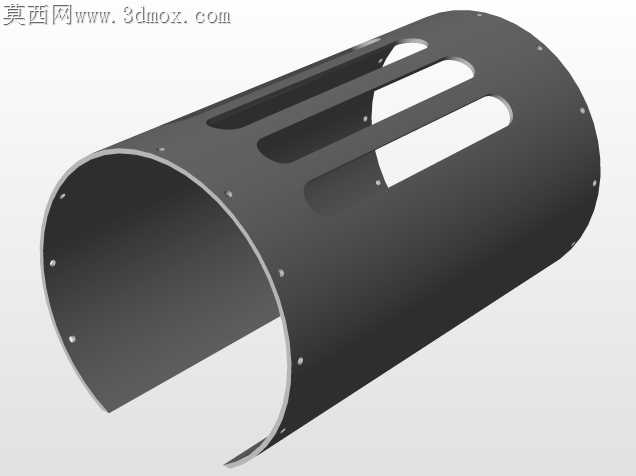

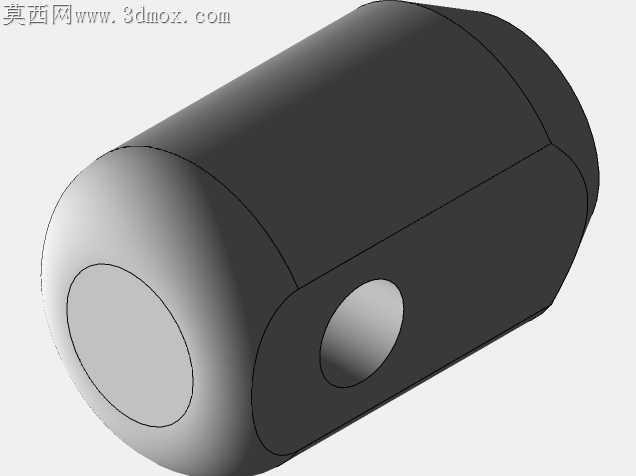

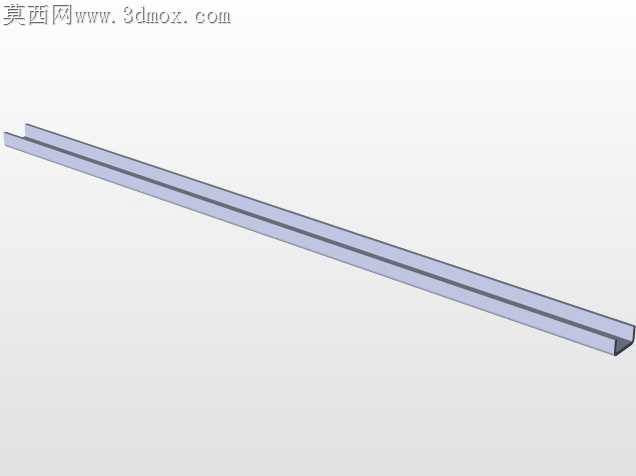

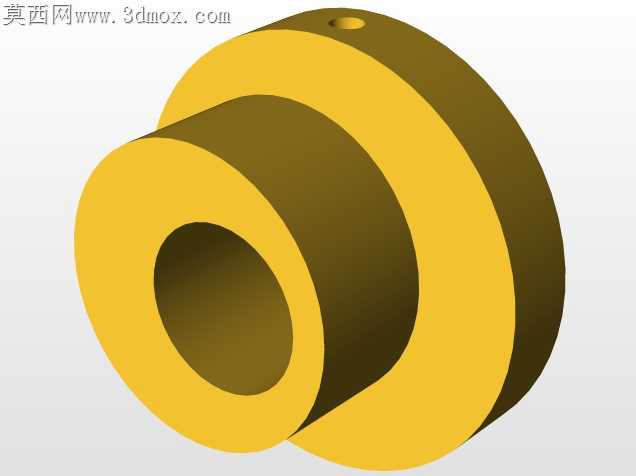

车间里老式卧式蒸汽机常出现单缸做功脉动大、管路共振开裂的问题，这套双卧缸联动的结构设计，刚好针对这类现场故障做了针对性的结构优化。两套对称布置的缸体错开90度曲柄相位，能把单缸往复运动带来的扭矩波动削掉近四成，连带着底座支架的振动幅值也能降下来，不用额外加厚重的混凝土减震墩也能稳得住。铜质管路走的是大圆弧弯转路径，没有直角硬折，蒸汽在管内流动的压损能控制在很低的水平，也避免了直角处长期受蒸汽冲蚀出现的壁厚减薄隐患，管卡的位置特意选在管路振动节点上，每个管卡和铜管之间垫了0.5毫米的耐温石棉垫，不会因为金属硬接触磨穿管壁。缸体端盖的密封槽做了梯形截面设计，比常规矩形槽的密封压紧力分布更均匀，石棉盘根嵌进去之后，哪怕长期受高温蒸汽烘烤，也不会出现边角渗漏的问题，端盖上的紧固螺栓孔做了沉头锪平，螺栓拧进去之后不会突出端面，后续拆检盘根的时候不用额外避让突出的螺栓头。飞轮和曲轴的配合面做了1:50的锥度定位，比平键连接的同轴度高两个公差等级，高速运转的时候不会出现键槽啃蚀、飞轮偏摆的问题，皮带轮的轮槽做了喷砂处理，摩擦系数比光面轮槽高不少，传动的时候不会丢转，也不用把皮带张得太紧导致轴承额外受力。底座的支架用的是框型方管焊接结构，四个安装脚特意做了可调高度的支撑垫，地面不平整的时候不用垫铁皮，拧动调节螺母就能把整机调平，避免缸体因为底座扭曲出现的活塞偏磨。两套缸体的配气阀做了联动同步调整结构，不用分别拆两个阀盖调间隙，只要转动侧面的同步调节杆，就能同时把两个缸的配气相位校准到一致，日常维护的工作量能减一半。缸体外部的散热鳍片顺着蒸汽流动方向排布，散热气流能顺着鳍片缝隙顺畅流过，不会出现紊流区导致局部过热，连带着缸壁的温度分布更均匀，不会因为局部热胀冷缩不均出现缸套变形。
