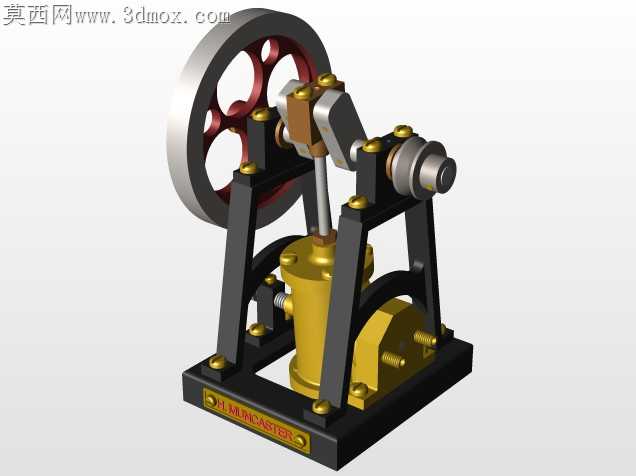

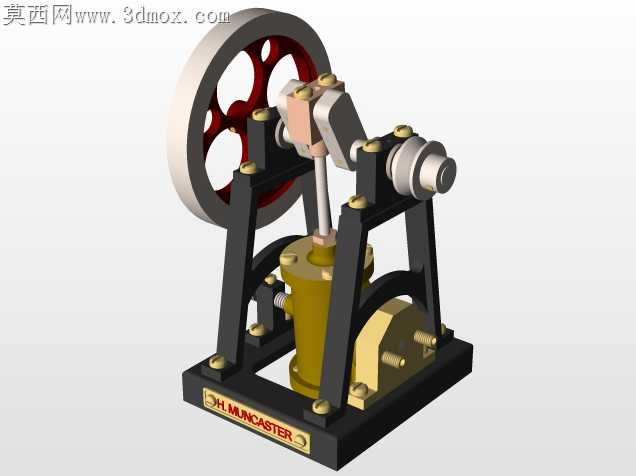

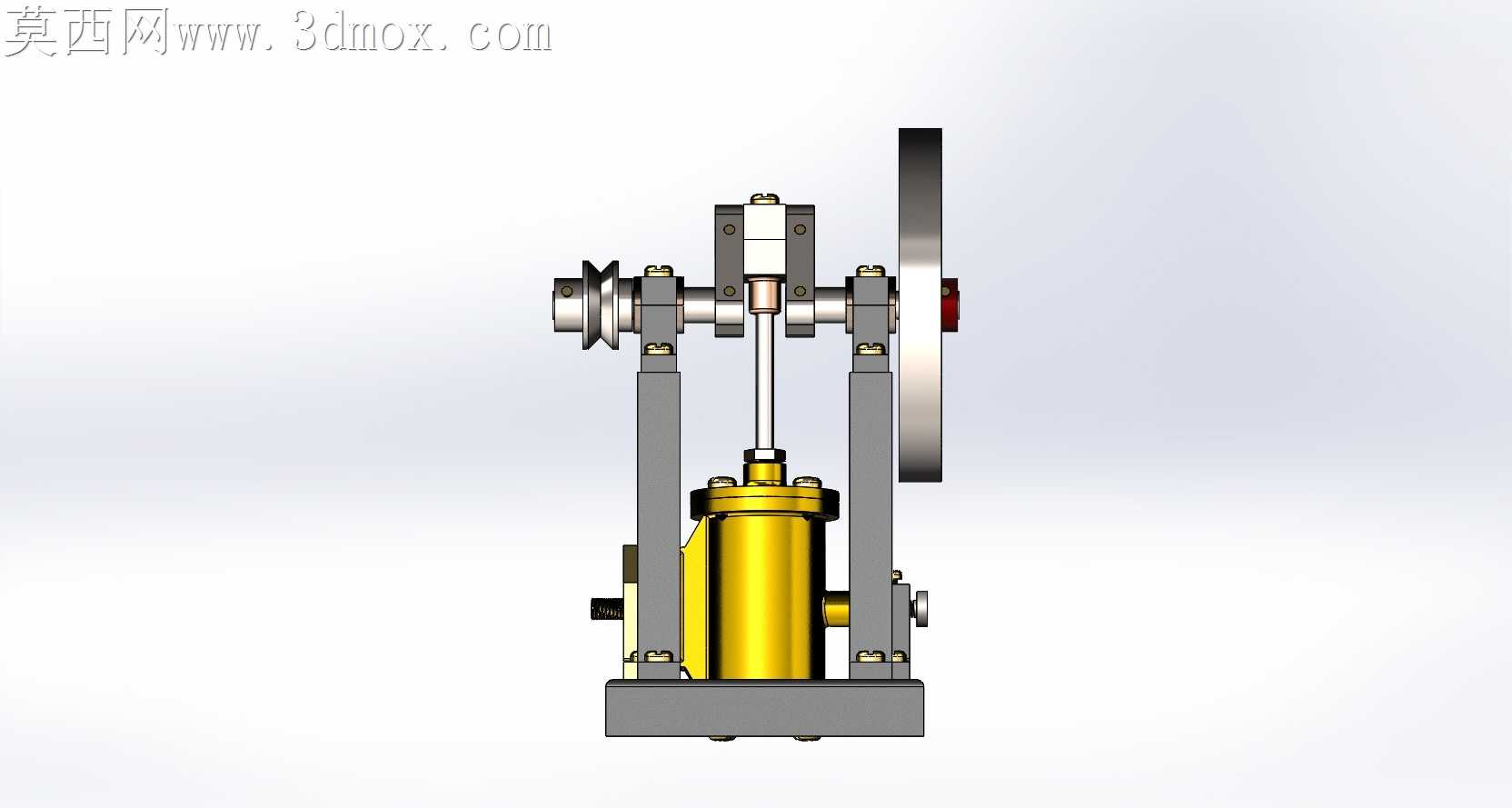

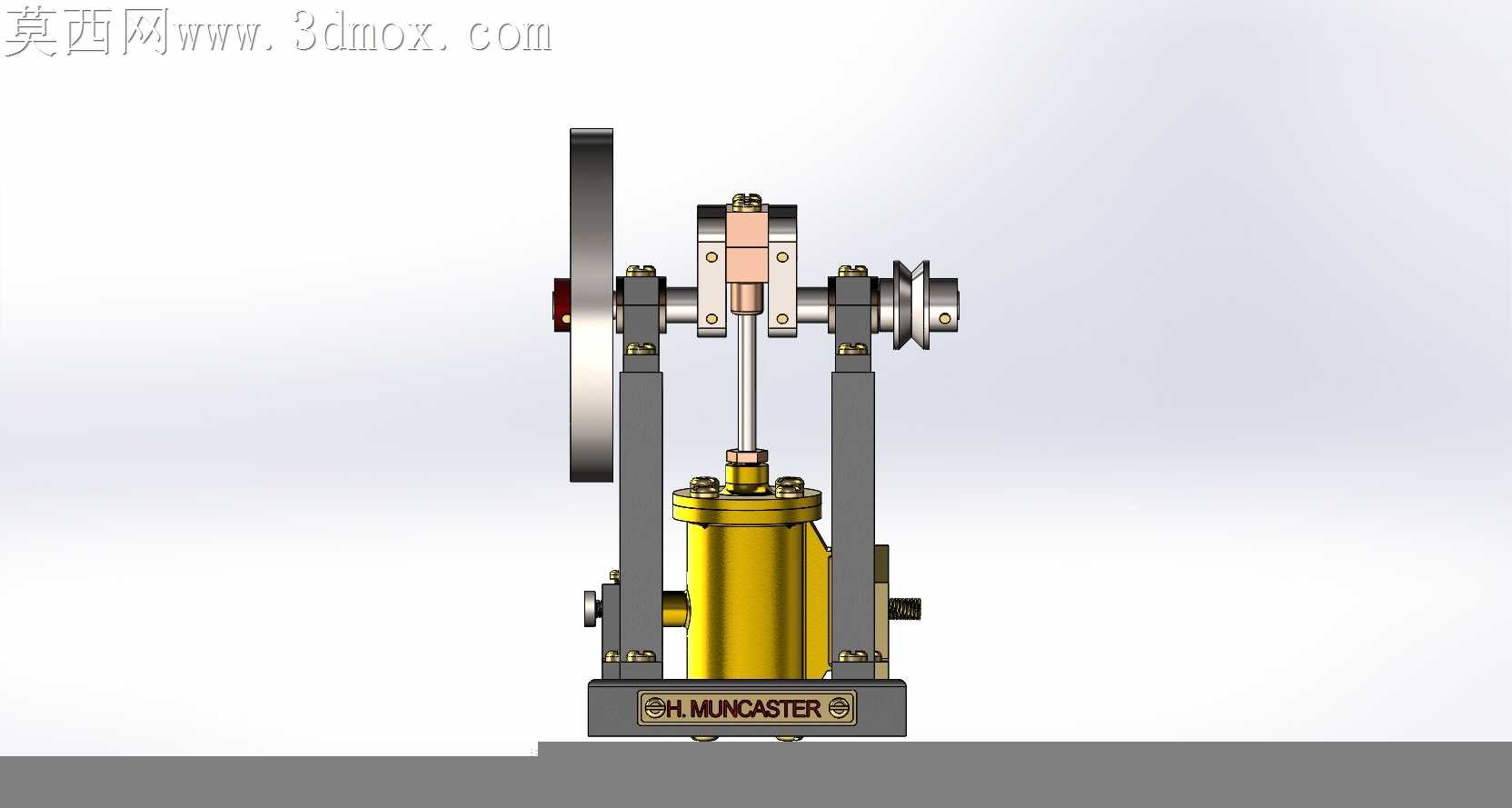

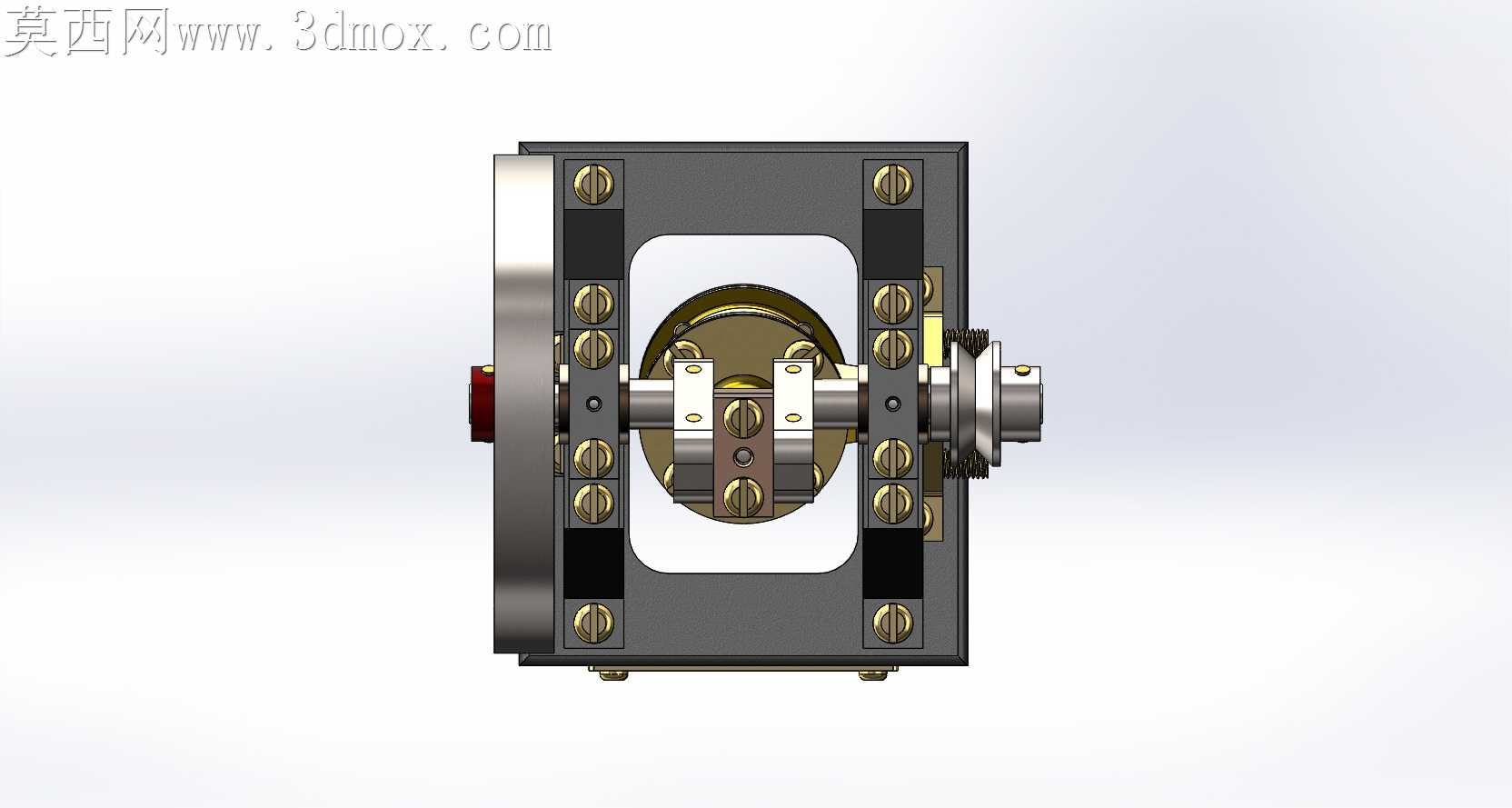

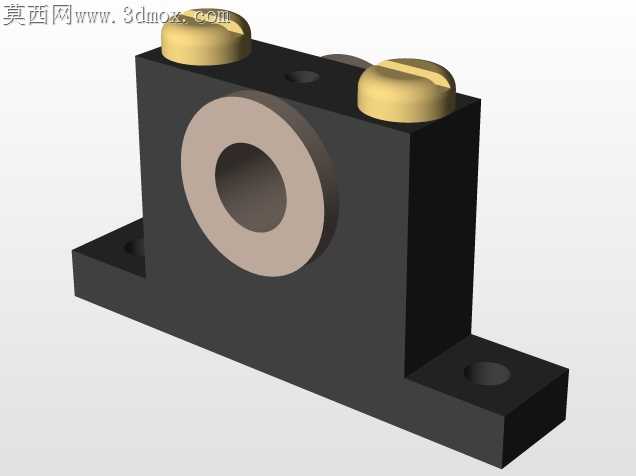

H.Muncaster双作用摆动式蒸汽机结构

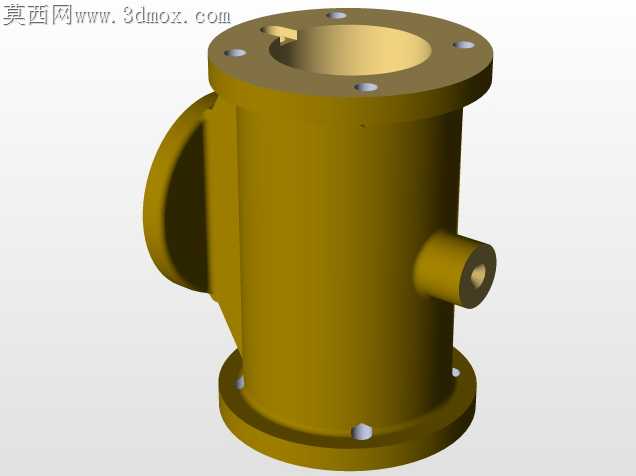

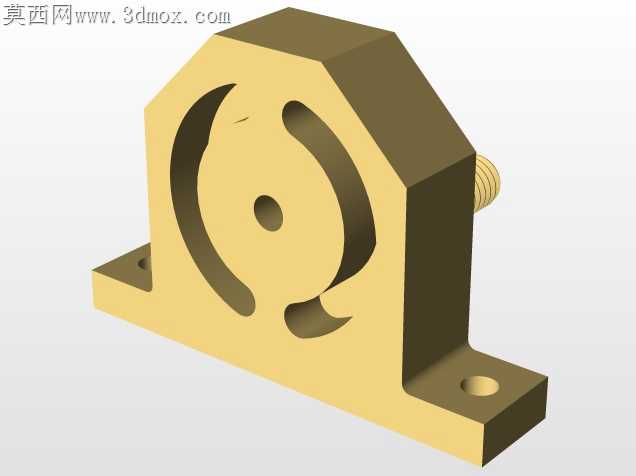

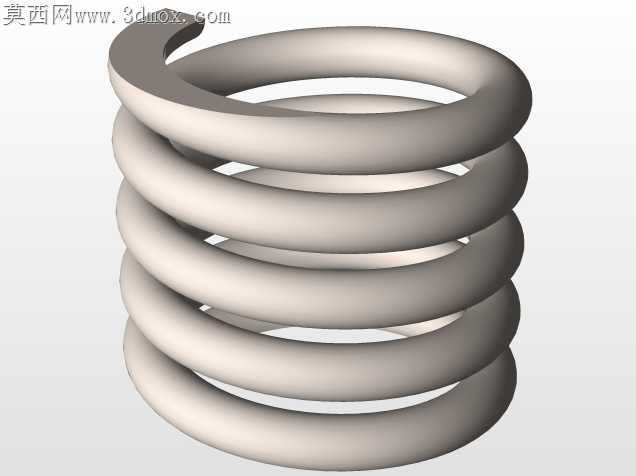

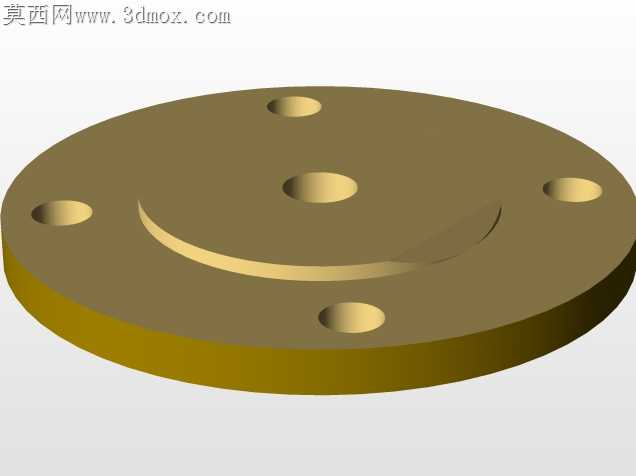

小型摆动式蒸汽机最常出现的加工适配痛点，集中在气缸摆角与配气相位的匹配偏差上——不少复刻件做出来后要么漏气严重，要么飞轮带不动整组机构空转，核心问题就是没处理好摆动支点与气路通断的位置公差。这款双作用结构的气缸没有额外的配气阀杆，靠缸体自身绕支点摆动完成进排气切换，加工时缸体两端的气道开口位置必须和底座上的进排气口精准对位，摆角行程差控制在0.02mm以内才能避免高压蒸汽从接缝处泄出，要是按普通固定气缸的加工公差做，装上去后蒸汽压力根本推不动活塞往复。

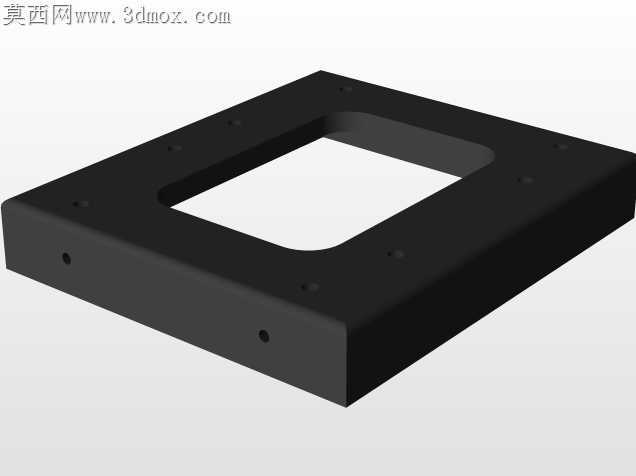

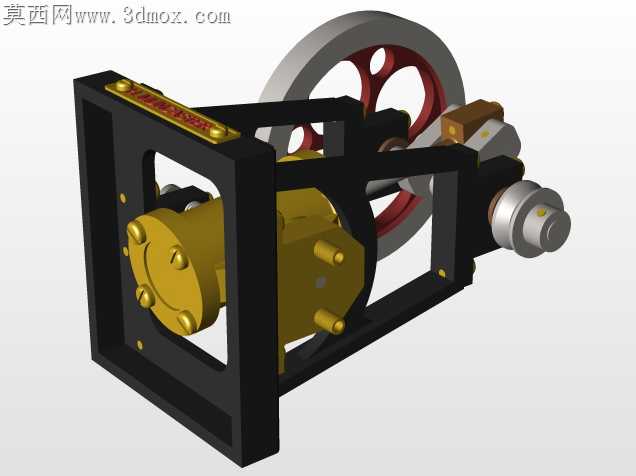

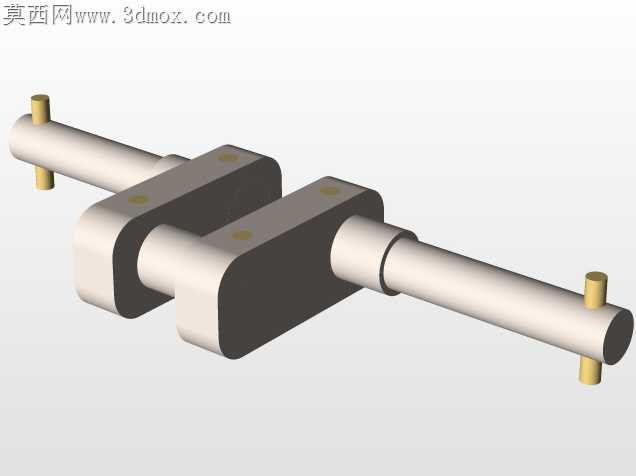

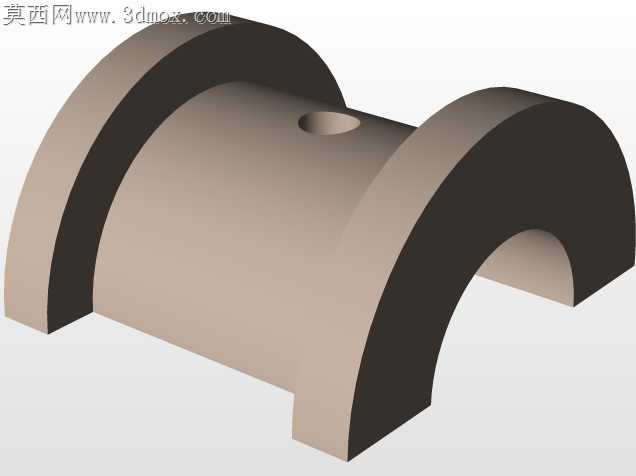

底座上的金色传动箱盖是整组机构的受力薄弱点，飞轮转动时的径向冲击力会通过曲柄连杆直接传导到箱体内的偏心轴上，要是把箱盖做成等厚的平板件，连续运转半小时就会出现轴孔位置的形变，导致偏心轴卡滞。这里做了局部加厚的凸台结构，轴孔周边的壁厚比其他位置厚出3mm，还在凸台边缘加了两道加强筋，既不用整体增加铸件重量，又能抵消飞轮转动带来的交变冲击力，哪怕用普通黄铜做铸件也能满足长时间运转的强度要求。

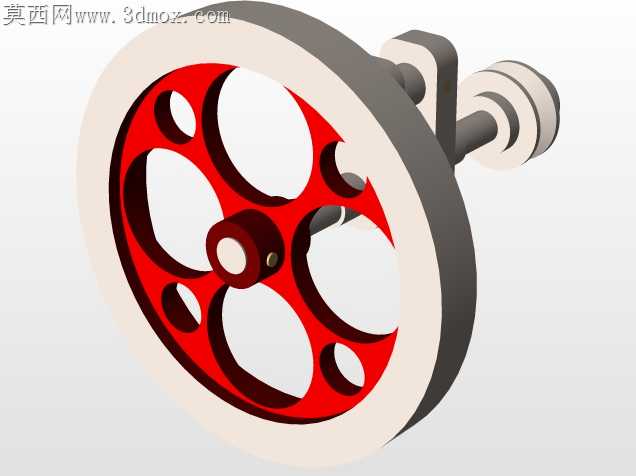

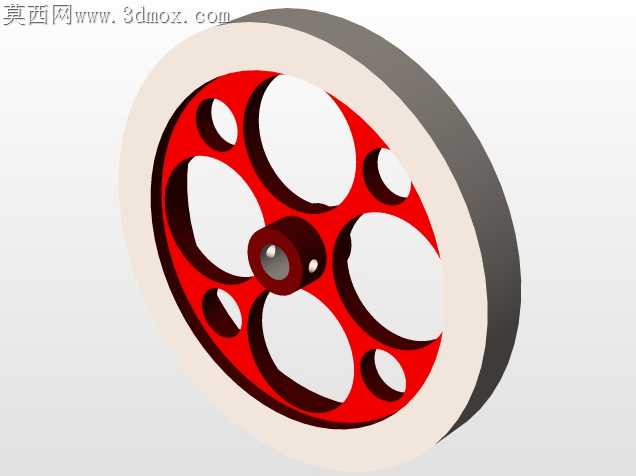

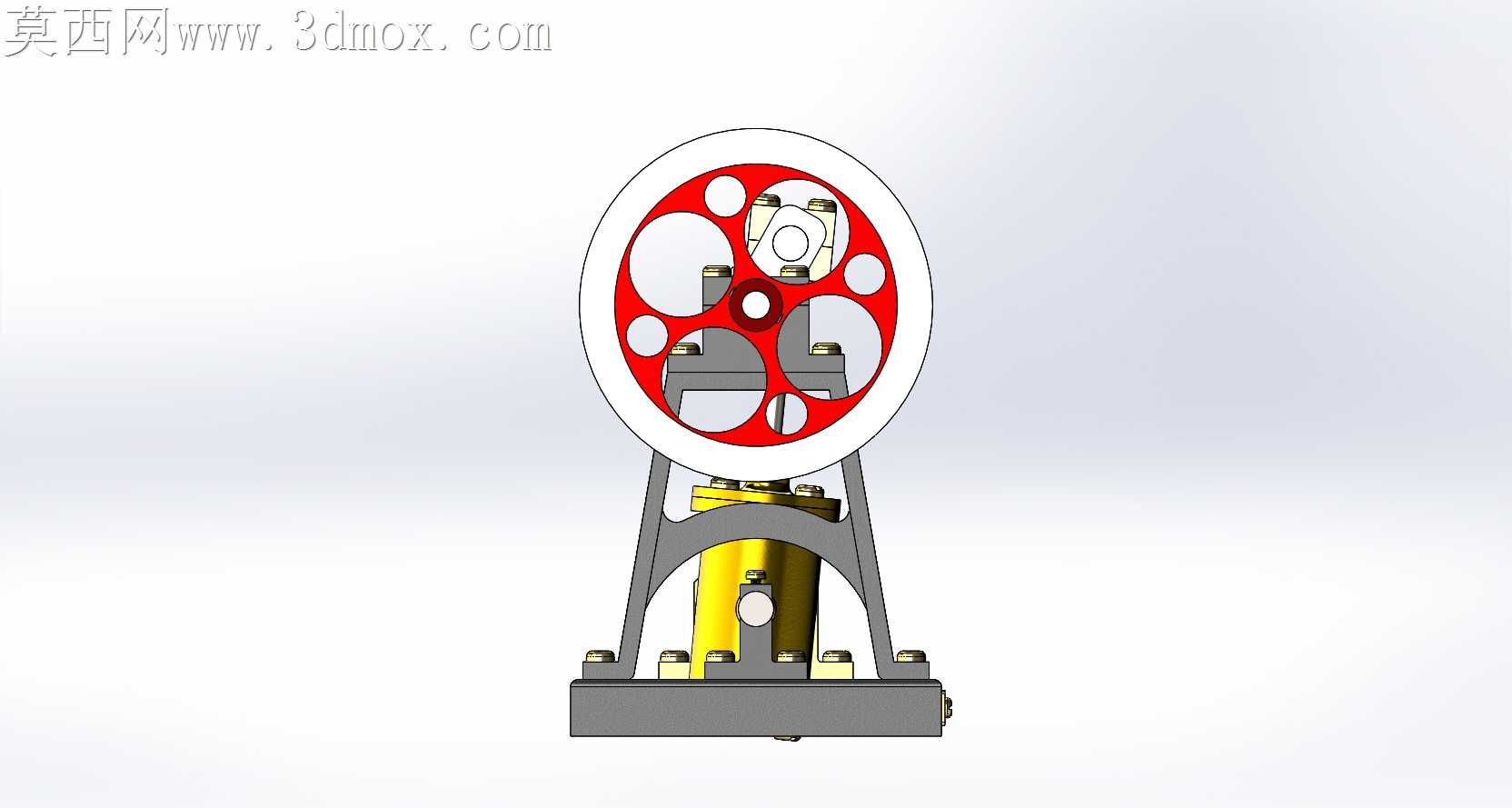

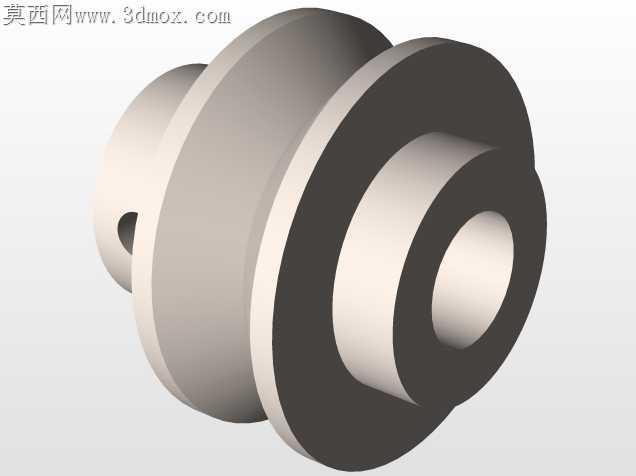

连杆两端的连接头没有用常见的一体式球头结构，反而做成分体式的销轴连接，这也是适配小零件加工的取舍——小尺寸球头的球面磨削难度高，普通小型车床很难做到配合面的粗糙度要求，用销轴连接的话，只需要保证销轴和孔的间隙配合公差，加工难度直接降了一个等级，后期磨损了也能单独更换销轴，不用整根连杆报废。飞轮的轮缘做了加厚处理，轮辐上开了三个减重孔，既保留足够的转动惯量储存动能，让活塞过死点的时候不会卡滞，又不会因为飞轮太重增加启动时的阻力，轮缘和轮毂的同轴度公差控制在0.01mm，转动时不会出现明显的径向跳动，避免额外的震动传导到机架上。

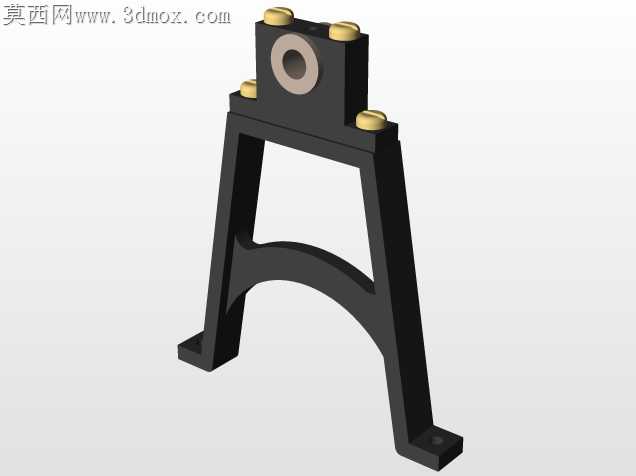

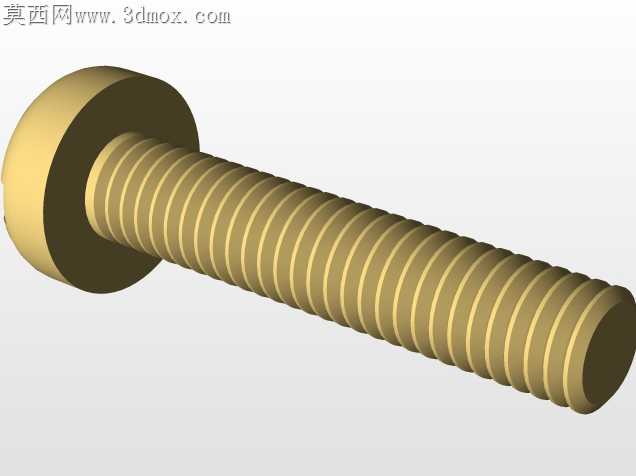

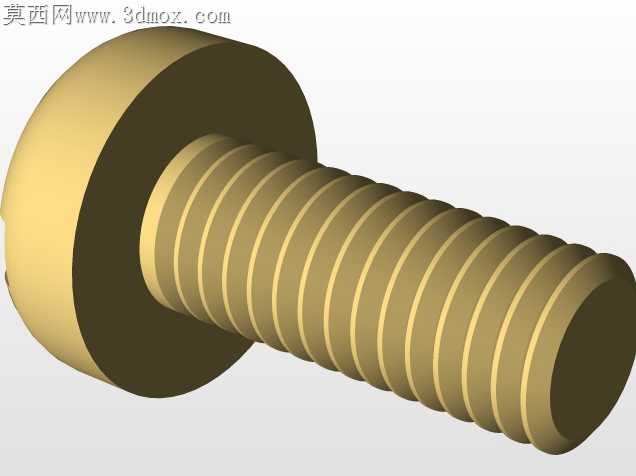

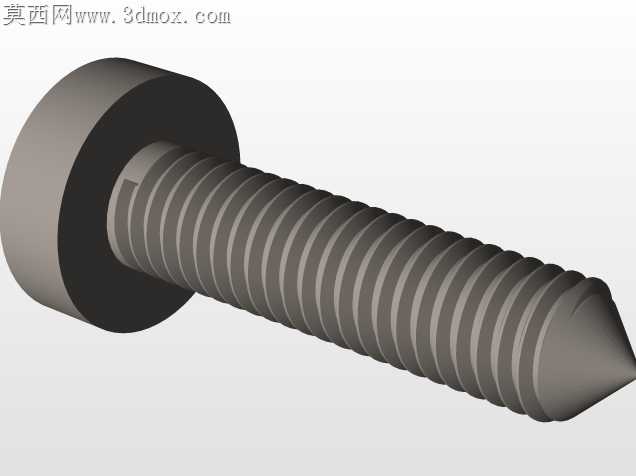

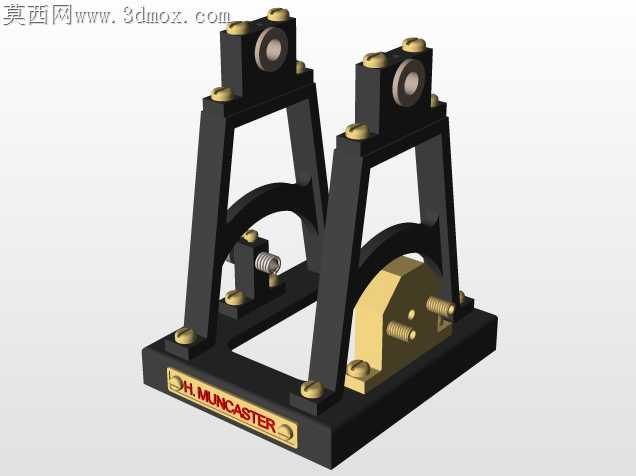

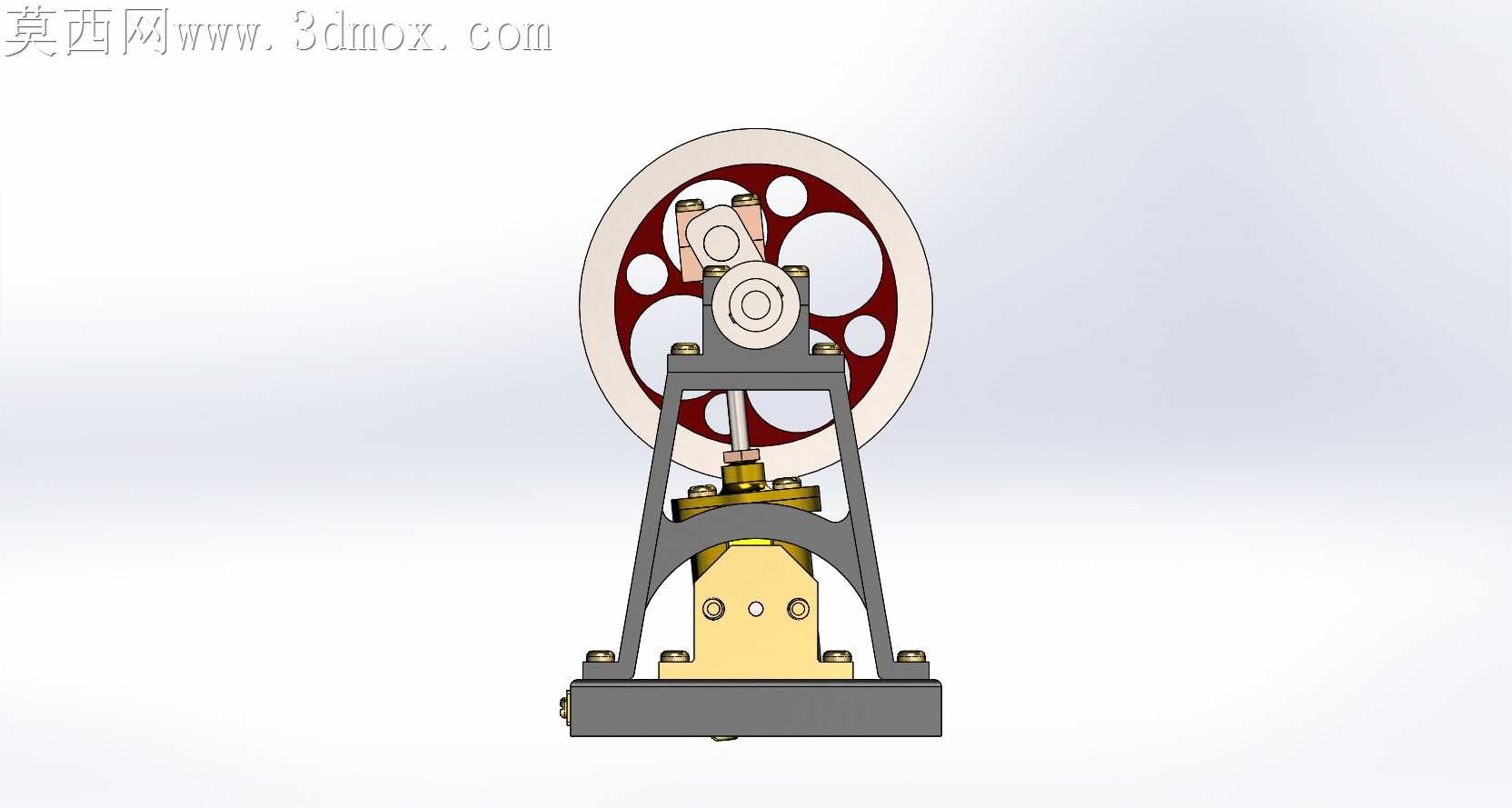

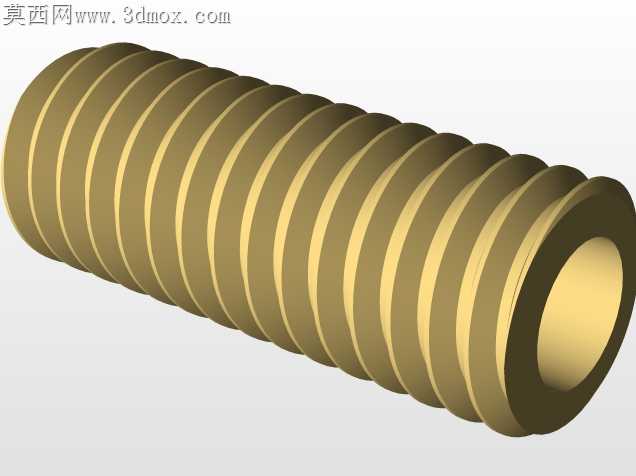

机架的四根立式支撑柱做了圆弧过渡的弯折结构，没有用直立柱加斜撑的方案，弯折处的圆角半径刚好避开连杆摆动的运动轨迹，不会出现运动干涉，同时立柱和底座、顶部横梁的连接位置都用了沉头螺丝固定，螺丝头完全埋入构件表面，不会突出刮碰运动部件。气缸外壁的散热鳍片做了不等距排布，靠近进气口的高温区域鳍片更密，远离进气口的位置鳍片间距放宽，既满足散热需求，又减少了不必要的铣削加工量，不用在整个缸壁上满做鳍片浪费工时。
