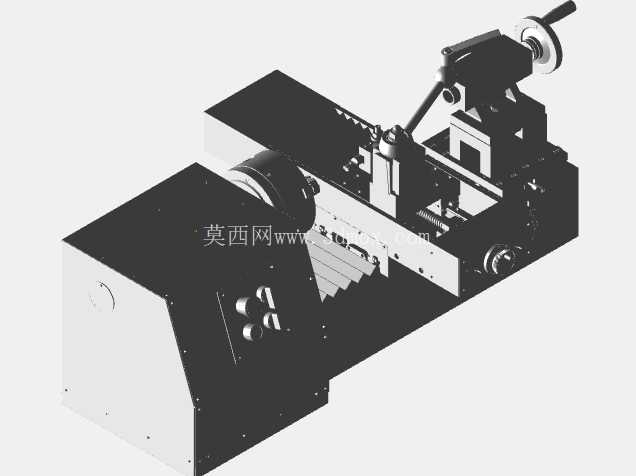

逆向工程数控车床整机结构三维模型

在精密加工车间的日常生产场景中，数控车床是承担回转类零件加工的核心设备，从轴类零件的外圆车削、端面加工，到盘类零件的内孔镗削、螺纹切削，再到复杂曲面的成型加工，这类设备覆盖了机械制造领域近三成的金属切削工序，是中小批量精密零件生产、工装夹具加工、教学实训场景里不可或缺的加工载体。这套逆向构建的数控车床三维结构，完整还原了量产型卧式数控车床的核心组件布局，没有做多余的外观美化，所有结构都对应实际设备的装配逻辑，能直接用于结构认知、装配干涉校验、产线布局仿真等场景。

从结构布局来看，模型采用卧式平床身的经典布局，床身作为整台设备的承载基座，采用倾斜式排屑面设计，对应实际加工中切屑的滑落路径，床身导轨的安装面做了凸起的加强筋结构，能在长期承重工况下降低导轨形变，保证进给运动的直线度。主轴箱布置在床身左侧，内部预留了主轴轴承安装位、传动轮系的容纳空间，主轴前端的卡盘连接法兰、后端的编码器安装位都做了结构还原，能直观看到主轴组件的动力输入路径与装夹定位逻辑。进给系统部分，横向拖板、纵向刀塔的安装导轨面、丝杠螺母座的连接位都按照实际装配关系做了对应，刀塔采用卧式多工位布局，刀位的安装孔、锁紧机构的轮廓都有体现，能清晰看到换刀过程中刀塔的旋转空间与进给行程的边界。尾座部分布置在床身右侧导轨上，尾座套筒的伸缩行程空间、锁紧手柄的操作空间都做了预留，对应长轴类零件加工时的顶尖支撑场景，尾座的锁紧螺栓位置、导轨压板的结构都还原了实际设备的调整逻辑，方便使用者理解长轴加工时的尾座找正操作逻辑。

设计思路上，这套模型完全围绕实际设备的功能逻辑做逆向还原，没有为了视觉效果添加无实际功能的装饰结构，所有外轮廓都对应真实设备的安装边界：整机的横向宽度对应车间布置时的设备间距要求，操作侧的预留空间能匹配操作人员的上下料操作范围，后部的电气柜安装位、电机安装位的尺寸边界，能直接用于产线布局时的空间校验，避免后续设备进场时出现管线干涉、操作空间不足的问题。床身底部的地脚螺栓安装孔位置、调平垫铁的容纳空间都做了还原，能对应设备安装时的地基布置要求，不需要额外调整尺寸就能用于车间设备布局的三维仿真。

从功能特性来看，模型还原的结构覆盖了数控车床的所有核心运动逻辑：主轴的旋转运动、刀塔的X/Z向进给运动、尾座的移动与锁紧、操作面板的布置位置都和实际量产设备一致，防护罩的开合空间、排屑器的安装位置也做了对应，能直观看到加工过程中切削液的喷射路径、切屑的排出方向，对于做产线自动化改造的工程师来说，可以直接基于这个模型添加上下料机械手、自动接料机构的结构，不需要重新测绘设备的外轮廓与运动行程。对于教学场景来说，这套模型可以拆解为床身组件、主轴箱组件、进给拖板组件、刀塔组件、尾座组件、防护组件六个独立模块，每个模块的连接螺栓位置、定位销孔都有对应，能帮助初学者快速理解数控车床的装配逻辑，掌握各个部件的功能关联。

在实际工程应用中，这类逆向还原的设备模型不需要额外做尺寸校准，就能用于虚拟调试、加工仿真的场景：可以在模型基础上添加刀具路径仿真，验证加工过程中刀具与夹具、工件的干涉情况，也可以用于设备维护培训，直观展示主轴轴承更换、丝杠间隙调整、刀塔校准等维护操作的拆卸路径，避免实际操作中因为不熟悉结构造成设备损坏。和理想化的概念模型不同，这套模型的所有结构都考虑了实际加工中的工艺性，比如床身的铸件壁厚、加强筋的布置位置，都对应铸件生产的拔模斜度与壁厚均匀性要求，导轨安装面的凸起结构也对应实际加工中的磨削工艺余量，能让使用者理解机床结构设计中刚性与工艺性的平衡逻辑。
