F型TO-247封装适配电子散热器结构设计

这款F型结构的散热构件，主要面向TO-247封装的功率半导体器件做散热适配，在开关电源、工业变频器、车载充电机、伺服驱动板这类存在大功率器件发热的场景中，承担核心的热传导扩散作用，把功率管工作时产生的结温快速导出，避免器件因过热出现参数漂移、寿命折损甚至热击穿失效的问题。

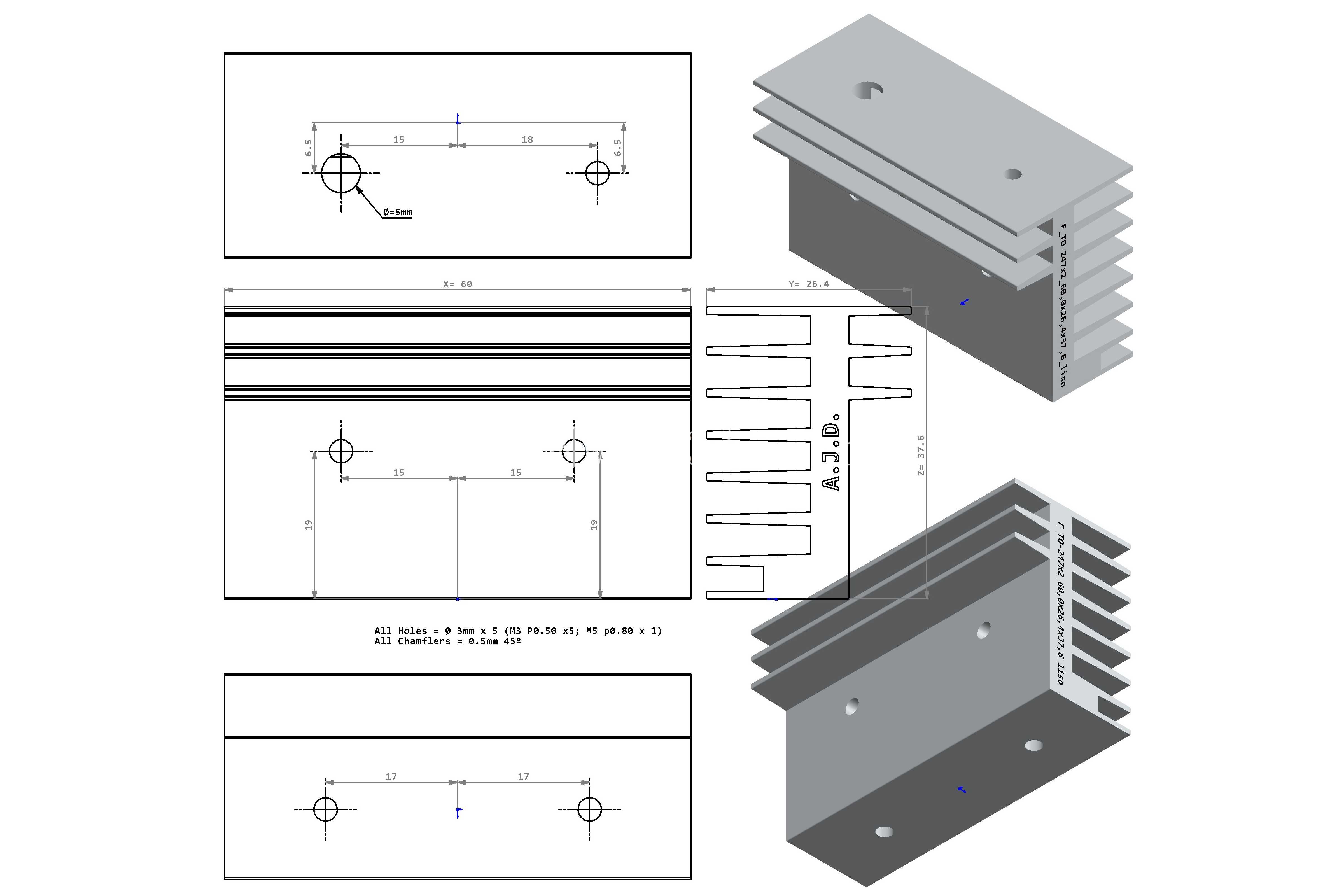

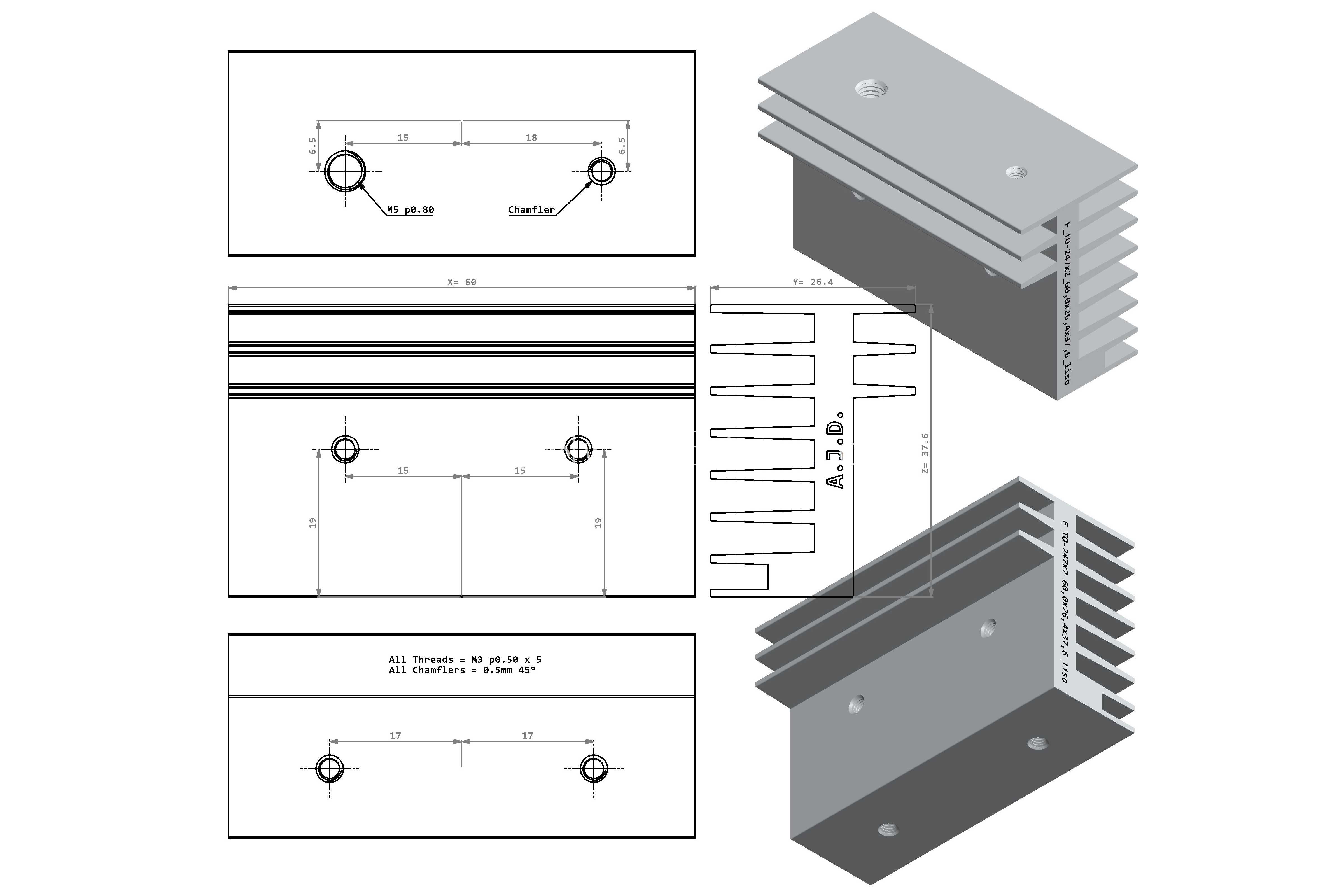

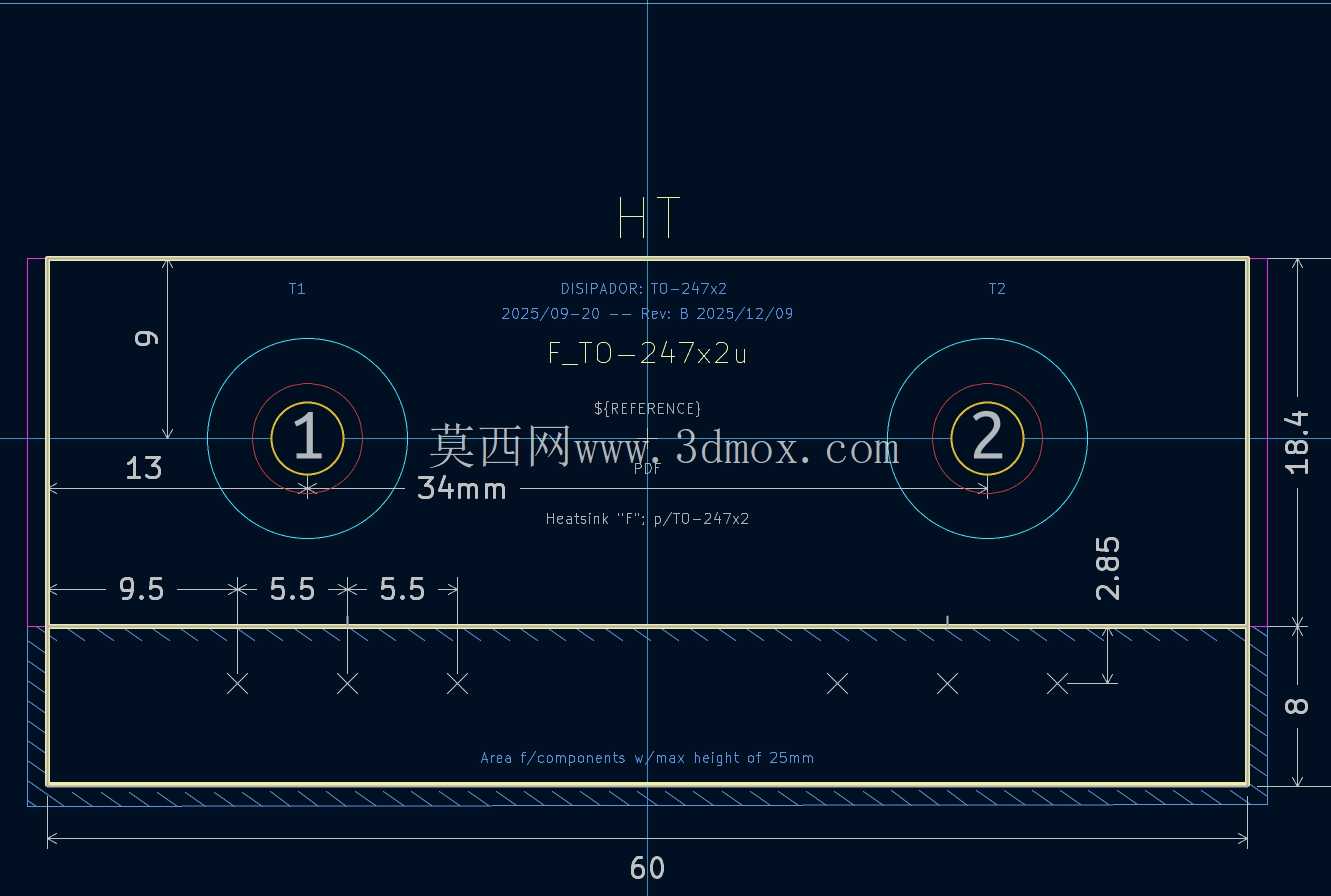

从实际安装适配的角度看，该散热器主体外形的X-Y-Z向边界尺寸为60.0mm×26.4mm×37.6mm，这个尺寸边界是经过板级空间校核的，既不会占用PCB板上过多的布线空间，也能和同封装的绝缘粒、螺丝固定位形成匹配，安装孔的中心距设置为34.0mm，刚好对应TO-247封装器件的标准安装孔位公差范围，装配时不需要额外对PCB做改孔处理，垫上3.5×5.5规格的绝缘导热垫之后，就能直接通过M3螺丝完成器件与散热器的锁固，接触热阻可以控制在常规量产要求的区间内。

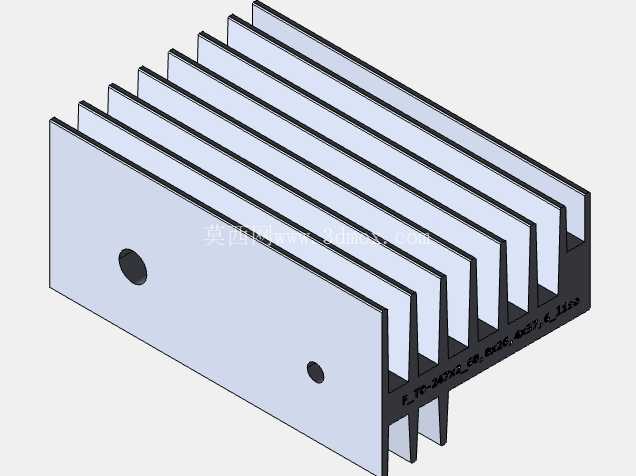

结构设计上采用了单侧鳍片阵列的F型布局，和常见的双侧对称鳍片散热器不同，这种单侧排布的鳍片可以让鳍片朝向板内无元件的开放区域，避免鳍片和板上周边的电容、接插件等 taller 元件产生空间干涉，同时鳍片的齿厚、齿间距都经过自然对流场景的优化，在自然风冷的工况下，空气可以顺着鳍片间隙形成顺畅的流通通道，把鳍片表面的热量持续带走，底座部分做了平整化处理，和功率器件接触的面平面度控制在合理范围，不需要额外做铣平加工就能满足导热界面材料的贴合要求，降低量产时的二次加工成本。

在实际选型应用中，这类散热器适配的是连续耗散功率在数瓦级别的TO-247封装器件，比如常见的MOS管、快恢复二极管、整流桥这类器件，当设备内部没有强制风冷、仅靠壳内空气自然对流散热时，该结构的散热效率可以满足多数工业级板卡的温升要求，不会出现器件壳温超过额定值的情况。设计时特意没有在基础模型上预留微通道和攻丝结构，一方面是这类附加结构会大幅提升模型的复杂度，增加板级结构校验时的运算负载，另一方面如果实际应用场景有攻丝或者特殊流道的需求，可以在基础模型上快速做特征添加，不需要从零开始重构模型，能大幅缩短结构工程师的选型建模周期。

从装配兼容性来看，这款散热器的底座厚度经过校核，锁固螺丝时不会因为底座变形导致鳍片偏斜，安装后整体重心贴近PCB板面，在有振动的车载、工业设备场景中，不会因为长期振动出现螺丝松动、散热器偏移碰擦周边元件的问题，鳍片的边缘做了微小的倒角处理，生产和装配过程中不会出现划手、割破绝缘导线的隐患，完全符合电子装联的工艺安全要求。对于做电源类、驱动类板卡结构设计的工程师来说，这个模型可以直接导入到PCB结构校验环节，提前确认散热件和周边元件的空间距离，避免打样后才出现元件干涉、安装空间不足的问题，减少样机迭代的次数和成本。
