带观察窗百叶散热工业控制柜壳体设计

这款工业控制柜壳体主要面向车间现场工控设备搭载场景设计，日常可用于容纳PLC模块、接线端子排、小型工控主机、信号转换单元等核心电控部件，在生产线旁、设备夹层、动力配电区域等场景都能适配，能够为内部精密电控元件隔绝车间内的金属切屑、飞溅切削液、浮尘以及意外泼溅的液体，避免外界因素干扰电控系统稳定运行。

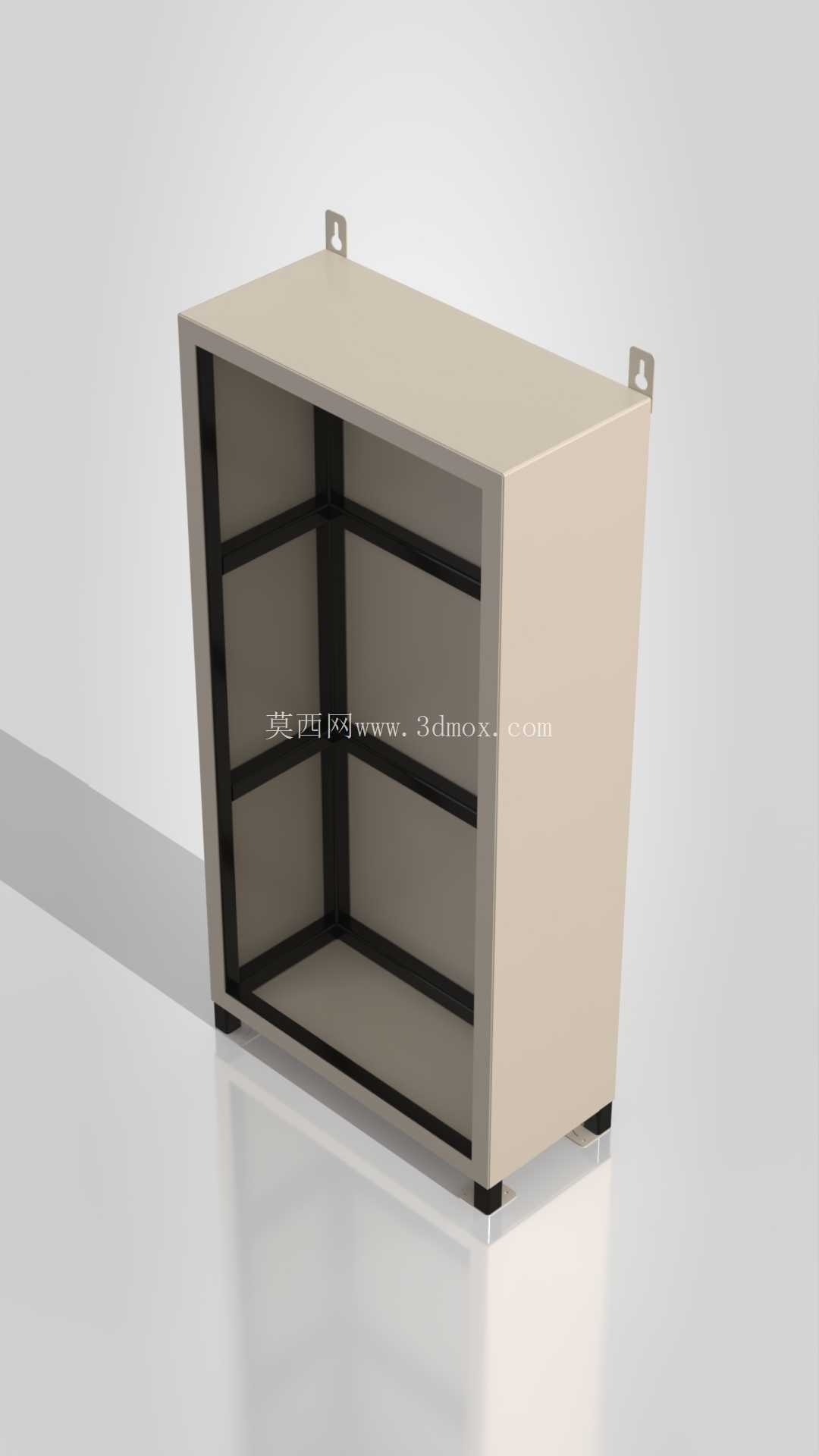

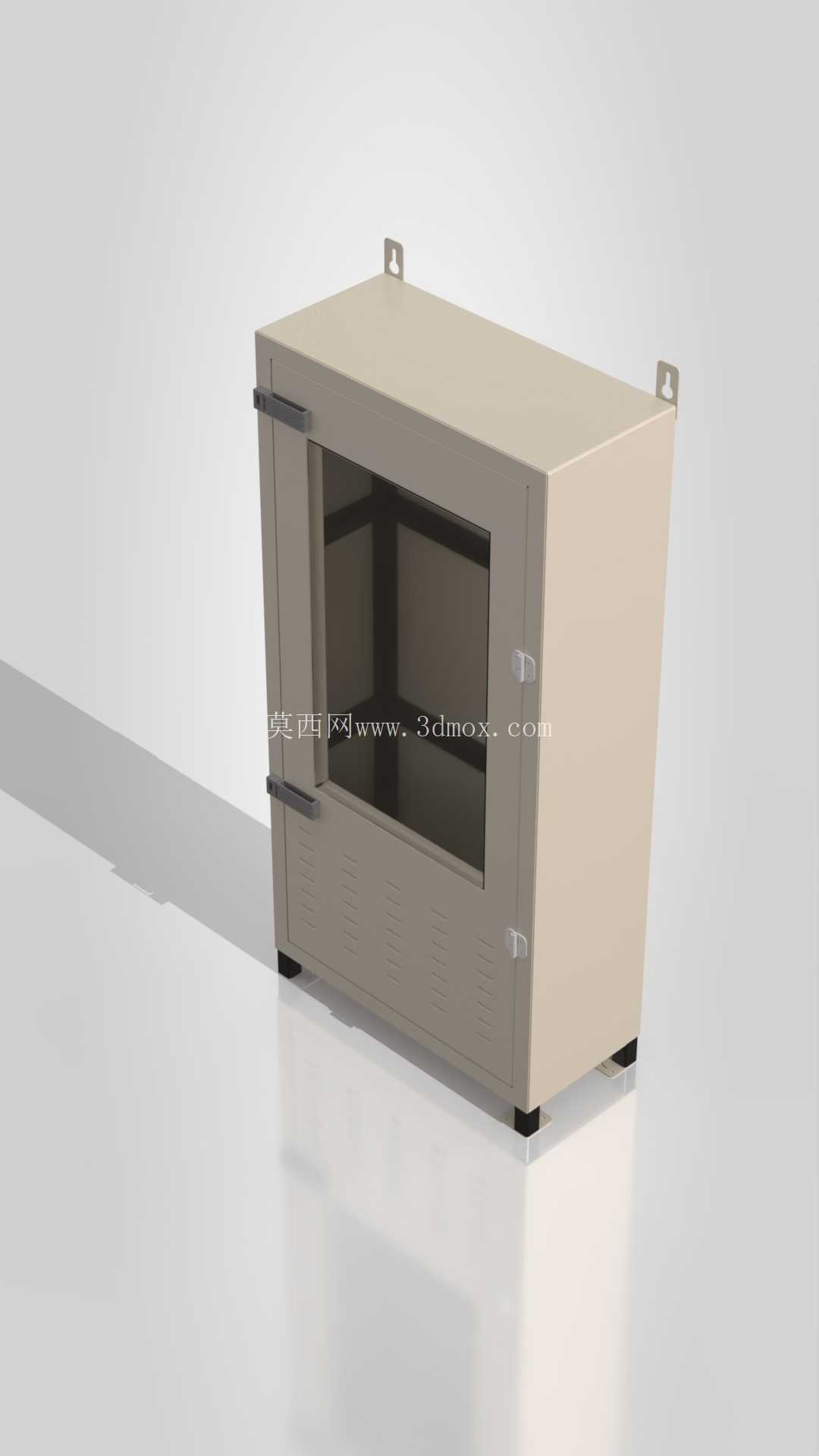

设计阶段优先考虑了现场安装与后期运维的实际需求，壳体整体采用钣金折弯加焊接的成型工艺，主体板材选用冷轧钢板，拼接焊缝做连续满焊处理后打磨平整，整体满足IP防护等级要求，能够应对常规工业现场的复杂环境。正面设置内嵌式钢化玻璃观察窗，无需开启柜门即可直接观察内部模块的运行指示灯状态、显示屏读数，日常巡检不用反复开关柜门，既提升巡检效率，也减少柜门频繁开启导致灰尘进入柜体内部的概率。柜门侧边配置多组可调式锁扣结构，可根据柜门密封胶条的压缩量调整锁止松紧，长期使用胶条出现轻微压缩形变时也能保证柜门贴合紧密，不会出现密封失效的问题。

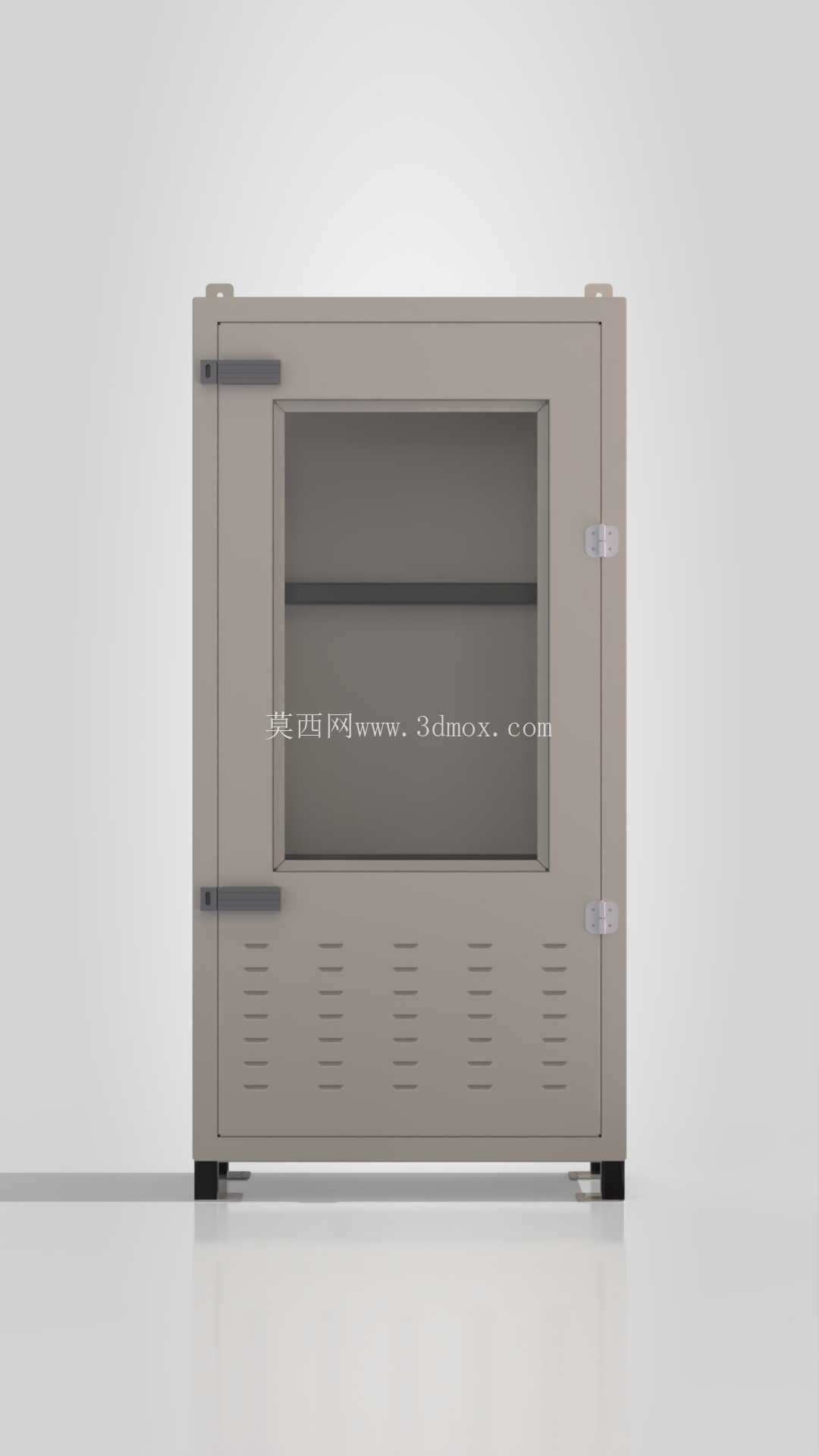

柜体下部区域设计了一体化冲压成型的百叶窗通风结构，百叶开口朝向斜下方，可避免上方滴落的液体直接进入柜体内部，百叶内侧预留了防尘过滤棉的安装卡槽，用户可根据现场粉尘浓度选择适配厚度的过滤棉，兼顾通风散热与粉尘阻隔的需求；柜体顶部设置两个吊装挂耳，挂耳与柜体主体采用焊接加三角加强筋的结构强化，满足整柜装配完成后的整体吊装转运需求，无需额外配置吊装工装；底部四个角位设置可调式橡胶支撑脚，可根据安装地面的平整度调整柜体水平度，橡胶材质同时能起到隔振作用，降低车间内设备运行产生的振动传递到柜体内部，避免电控元件接插件因长期振动出现松脱故障。

安装边界设计上，柜体内部预留了标准化的电气安装梁固定位，安装梁的孔位间距符合通用电控安装规范，可直接适配市面上标准尺寸的DIN导轨、安装底板，无需二次打孔加工；柜体后侧预留了进出线敲落孔，孔位覆盖常用的线缆直径规格，现场布线时可根据实际走线需求敲落对应孔位，搭配电缆防水接头即可完成线缆密封固定；柜门内侧预留了接地螺柱，可直接连接柜门与柜体主体的接地跨接线，保证柜体整体接地连续性，满足电气安全规范要求。

从结构强度角度考虑，柜体的折弯边均做了压筋强化处理，在不增加板材厚度的前提下提升壳体整体抗形变能力，即使在转运过程中受到轻微外力碰撞，也不会出现柜体变形导致柜门无法闭合的问题；表面处理采用静电喷塑工艺，涂层附着力强，耐常规酸碱腐蚀，适配多数工业现场的使用环境。设计过程中也充分考虑了钣金加工的工艺性，所有折弯圆角均匹配常规折弯刀具的R角参数，焊接位置尽量设置在非外观面，减少后期打磨工作量，同时控制焊接变形量，保证壳体组装后的形位公差满足装配要求，各部件之间的拼接缝隙均匀一致，不会出现高低差、缝隙不均的问题。
