卡接式径向铝电解电容器三维结构设计

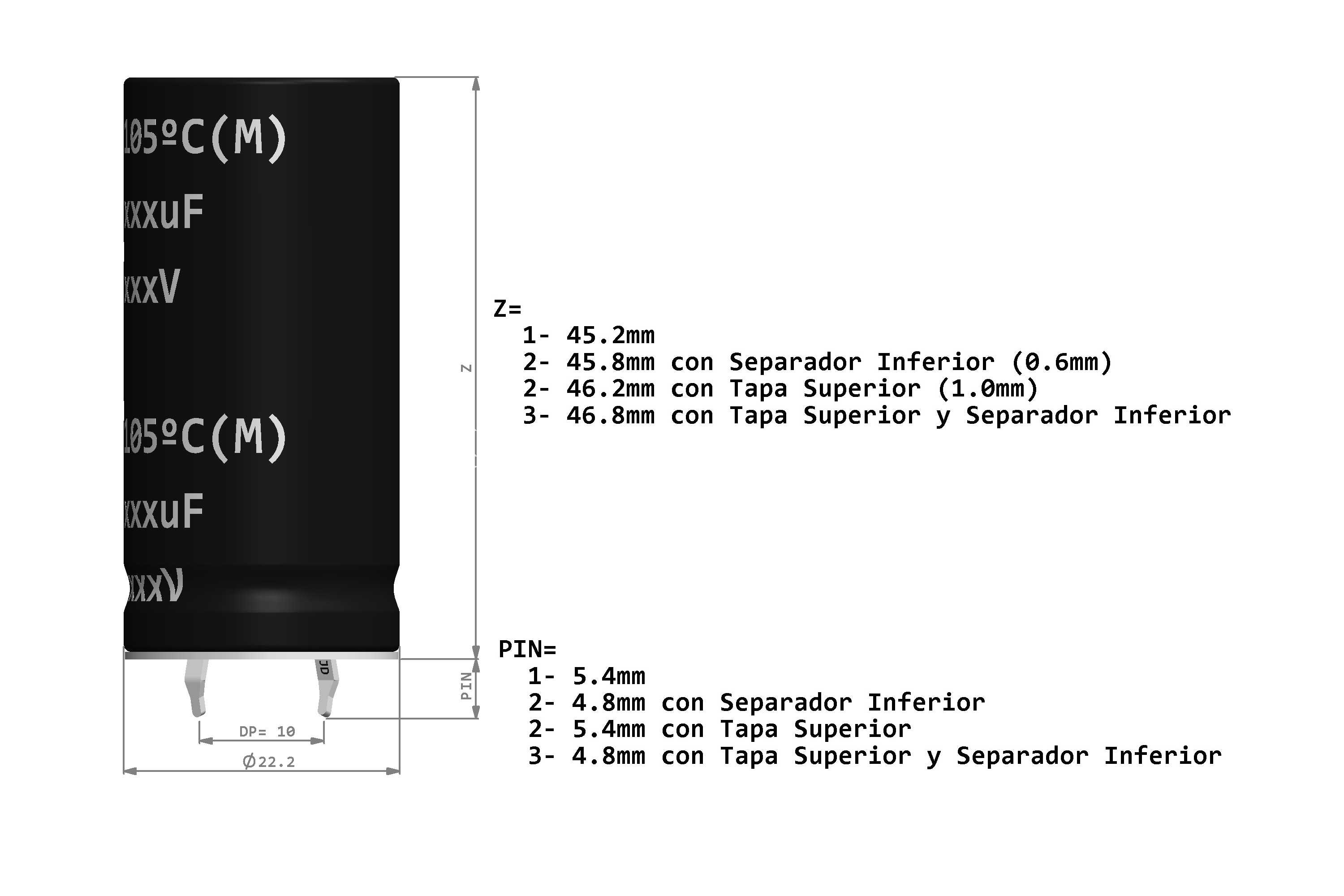

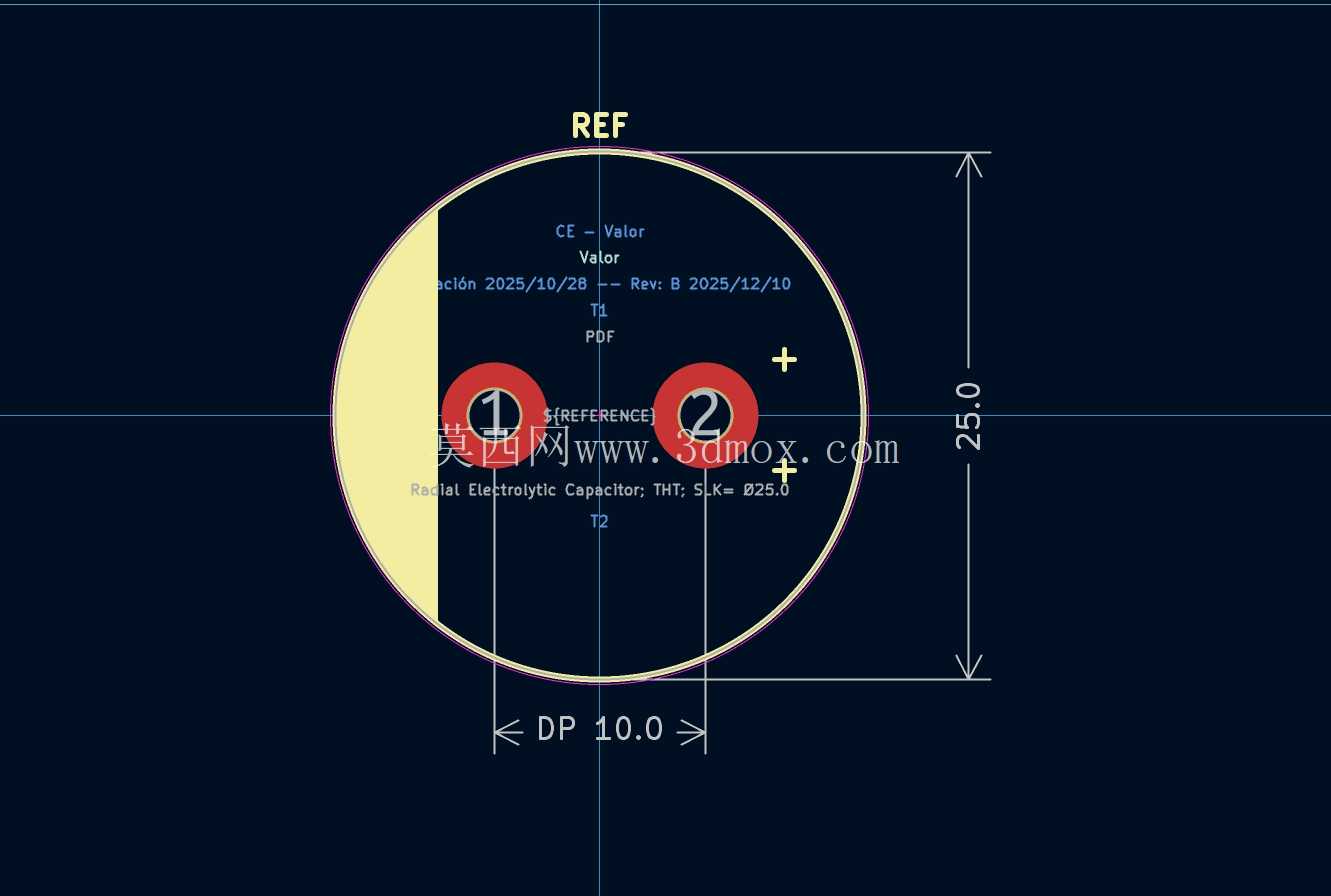

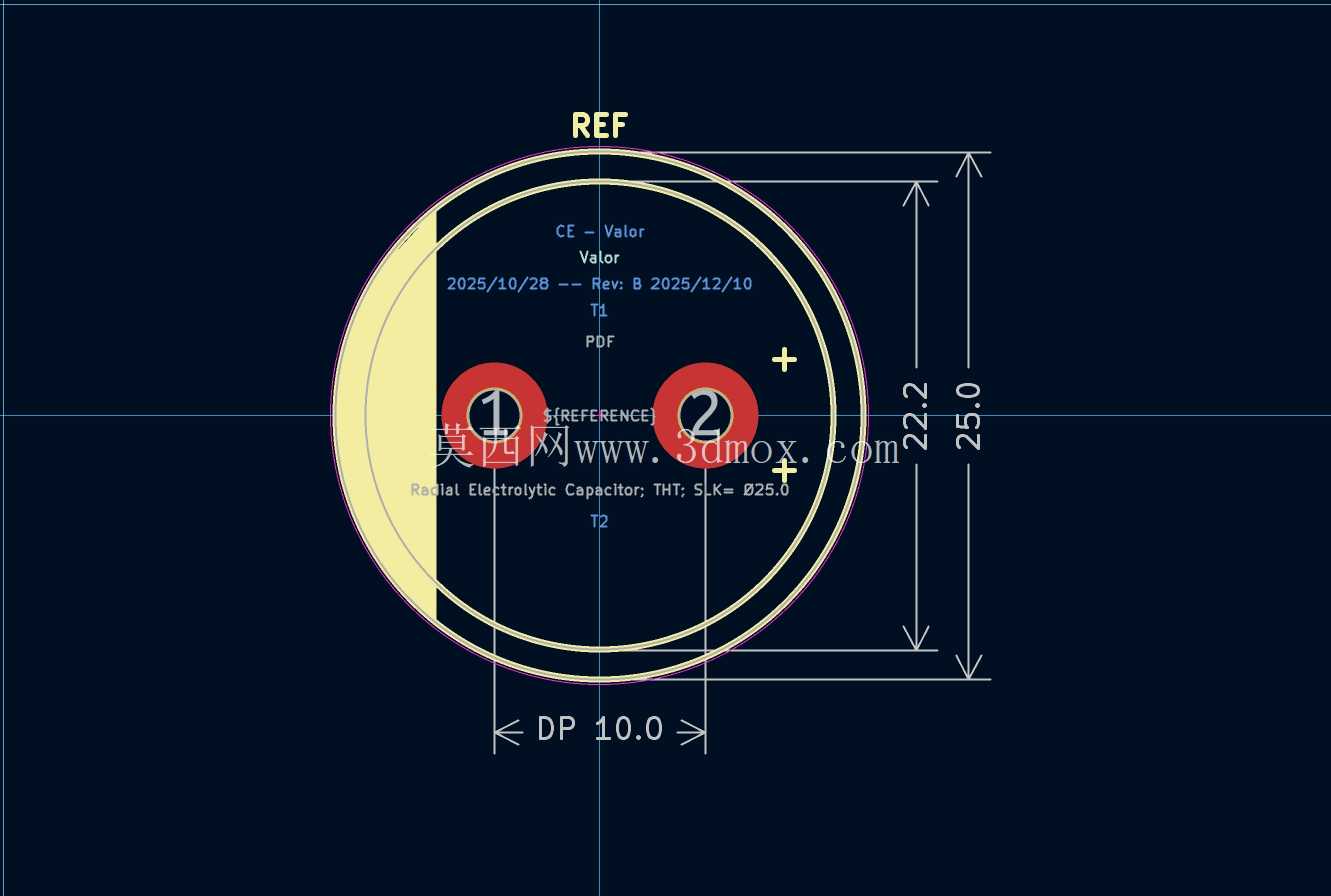

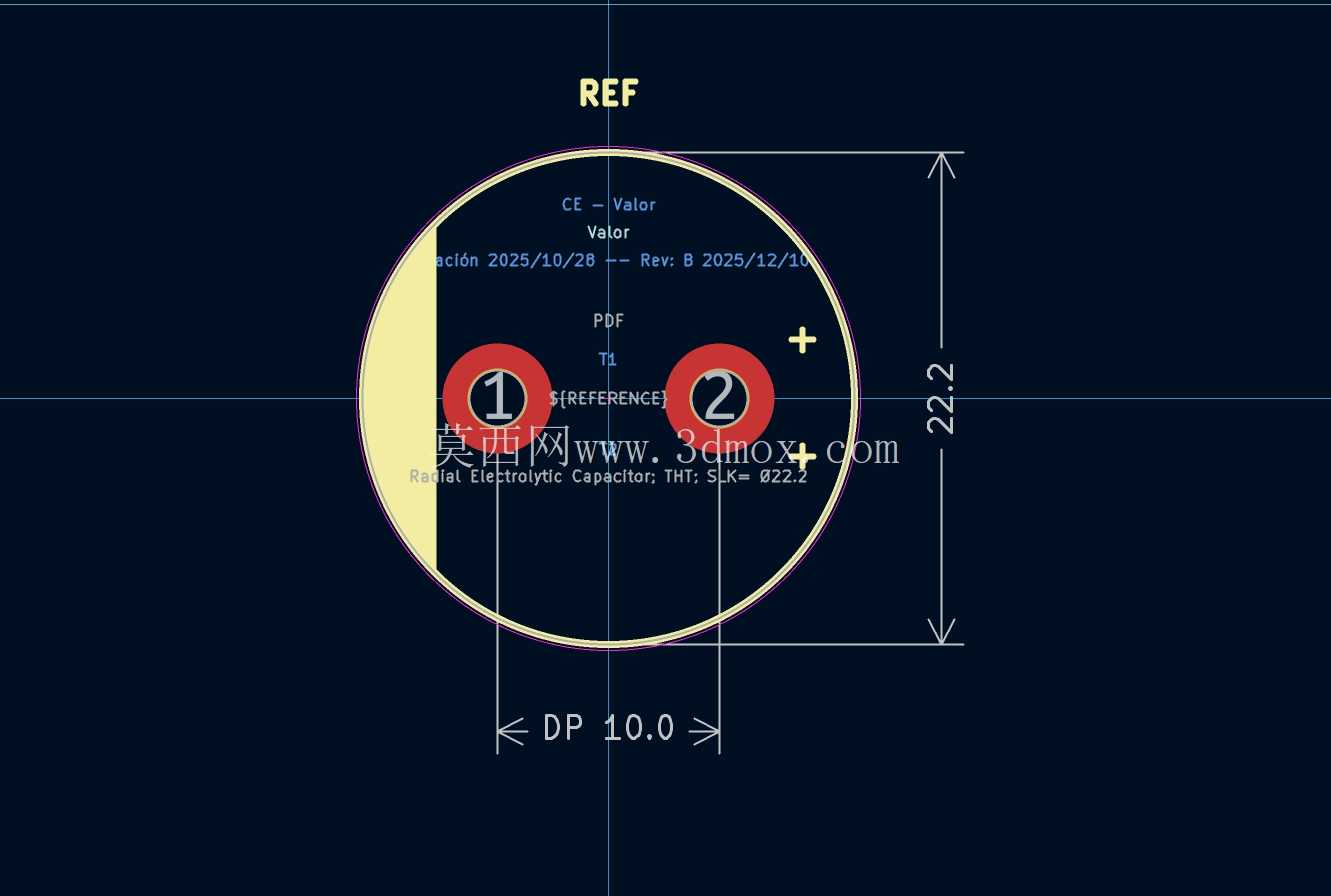

在消费电子、工业控制板卡、汽车电控单元的PCB板级设计环节，直插式径向电解电容是板上占比不低的被动元件，这类承担电源滤波、信号耦合、储能退耦作用的元件，其三维建模精度直接影响PCB布局的干涉校验、装配工艺的可制造性评估，很多刚入行的结构工程师在做板级布局时，容易忽略电容本体的尺寸公差带、引脚成型后的安装边界，导致样机装配阶段出现电容顶壳、引脚过波峰焊时歪斜、相邻元件间距不足无法插装的问题。这款卡接式径向电解电容的三维建模，完全围绕实际生产装配的尺寸边界搭建，没有做理想化的简化处理。本体部分按照实际量产的铝壳卷绕结构做了还原，外壳的黑色塑封层标识区做了对应位置的预留，本体直径严格控制在22.2mm，本体高度根据不同的装配组合做了四档尺寸覆盖：无上下隔离垫时本体高度45.2mm，带底部0.6mm厚隔离垫时高度45.8mm，带顶部盖板时高度46.2mm，同时带顶部盖板与底部隔离垫时总高度46.8mm，这几档尺寸基本覆盖了同规格电容在不同应用场景下的实际外形，比如带底部隔离垫的版本多用于波峰焊工艺，隔离垫可以避免焊锡飞溅沾到铝壳底部造成腐蚀，带顶部盖板的版本多用于有绝缘耐压要求的工控板卡，避免电容顶部与上层结构件接触造成短路。引脚部分的建模也完全贴合实际插装要求，引脚中心距严格控制为10mm，引脚直径按照常规直插电容的引线规格做了还原，引脚伸出本体底部的长度同样对应四档装配场景做了区分：无附加结构时引脚长度5.4mm，带底部隔离垫时引脚长度4.8mm，带顶部盖板时引脚长度5.4mm，同时带顶部盖板与底部隔离垫时引脚长度4.8mm，这个长度设计刚好匹配常规1.6mm-2.0mm厚的FR4 PCB板，插装后引脚露出板面的长度控制在1.2mm-1.8mm，符合波峰焊的引脚吃锡要求，不会出现引脚过短吃锡不足、引脚过长剪脚后残留应力拉扯电容本体的问题。卡接式的结构设计是这款电容的核心特点，不同于普通直插电容仅靠引脚焊接固定，这款电容的本体底部带有卡接结构，插装时可以先通过卡接结构卡在PCB对应的定位孔上，完成预固定后再过焊接工序，这种设计在汽车电控类的高振动场景下优势非常明显，普通直插电容在持续振动工况下容易出现引脚疲劳断裂、焊点开裂的问题，卡接结构可以分担大部分振动载荷，焊点仅承担电气连接作用，大幅提升板卡的抗振动可靠性。建模过程中特意保留了本体与引脚之间的橡胶密封层的结构细节，这个位置是很多简化模型会忽略的部分，实际装配中这个密封层的直径比铝壳本体略大一点，如果建模时漏掉这个台阶，做干涉校验时就会出现电容与周边贴片元件的间隙计算错误，比如很多工程师会把0805、1206封装的贴片电阻电容布置在直插电容周边，如果没算密封层的台阶尺寸，实际装配时就会出现元件干涉无法贴装的问题。另外模型也还原了铝壳顶部的防爆刻痕结构，这个结构虽然不影响装配尺寸，但在做热仿真、安规距离校验时是需要考虑的部分，防爆阀打开时的泄压方向是垂直向上的，所以在布局时电容正上方不能布置敏感器件，建模时把防爆刻痕的位置做了明确标识，方便布局时做避让参考。从实际选型的角度看，这个规格的电容多用于开关电源的初级滤波、电机驱动板的母线储能、汽车ECU的电源输入滤波场景，这类场景对电容的安装可靠性、尺寸一致性要求很高，三维模型如果只做单一尺寸的简化，很容易在BOM替代时出现装配问题，比如同容量同耐压的电解电容，不同厂商的产品可能会选择带隔离垫或者带盖板的版本，模型覆盖了四档尺寸组合后，选型替代时只需要切换对应配置就能快速完成干涉校验，不需要重新建模。在做整机结构设计时，这类直插元件的高度方向尺寸是堆叠设计的核心参考，很多便携式设备、车载控制器的内部空间非常紧张，电容顶部到外壳内壁的间隙往往只有1mm左右，如果模型尺寸不准，要么会出现间隙不足装配顶壳，要么会预留过多空间造成整机尺寸浪费，这个模型的四档高度设计可以让工程师在设计阶段就精准评估不同厂商物料的堆叠空间，不需要等物料打样回来再测尺寸调整结构。引脚的成型角度也做了符合实际工艺的还原，没有做成完全垂直的理想化结构，实际量产中直插电容的引脚会有轻微的外张角度，方便插装时导入PCB孔位，模型里的引脚角度按照量产的成型公差做了设置，插装模拟时不会出现引脚与孔位对齐困难的误判。
