高细节管壳式热交换器装配结构

在化工、能源、暖通及工业动力系统的换热环节中，管壳式热交换器是应用覆盖度极广的核心换热单元，这套装配结构完整还原了工业级管壳换热器的全部组成细节，可直接用于换热系统的方案布局校核、结构干涉验证以及教学演示场景。不同于简化的原理类模型，这套结构完整包含了承压壳体、内部管束、两端阀盖、密封垫片、安装支架、法兰连接结构以及外接阀门，每一处连接配合都按照实际工业装配逻辑搭建，能直观呈现管壳换热器的介质流动路径与装配层级。

从实际用途来看，这类管壳式换热器主要实现两种不同温度介质之间的热量传递，壳程与管程分别走不同介质，通过管束壁面完成热交换，可用于工艺介质冷却、余热回收、供暖换热、蒸汽冷凝等多种工况，在石油炼化、电厂动力、食品加工、暖通空调等领域都有大量应用。这套模型还原的结构适配中等流量的工业换热场景，壳体采用圆筒形承压结构，两端通过法兰与阀盖连接，中间的密封垫片预留了压缩量，符合实际装配中的密封要求，避免介质串漏。

设计思路上，这套结构优先保证了装配逻辑的准确性，管束按照标准排布方式固定在两端管板上，折流板按照等间距布置在壳程内部，既可以引导壳程介质的流动路径，提升换热效率，也能对管束起到支撑作用，避免长管束在介质冲击下产生振动变形。安装支架采用型钢焊接结构，预留了地脚安装孔位，可直接匹配常规的设备安装基础，外接阀门设置在介质进出口位置，可用于调节介质流量、切断介质通路，和实际现场的安装配置完全一致。

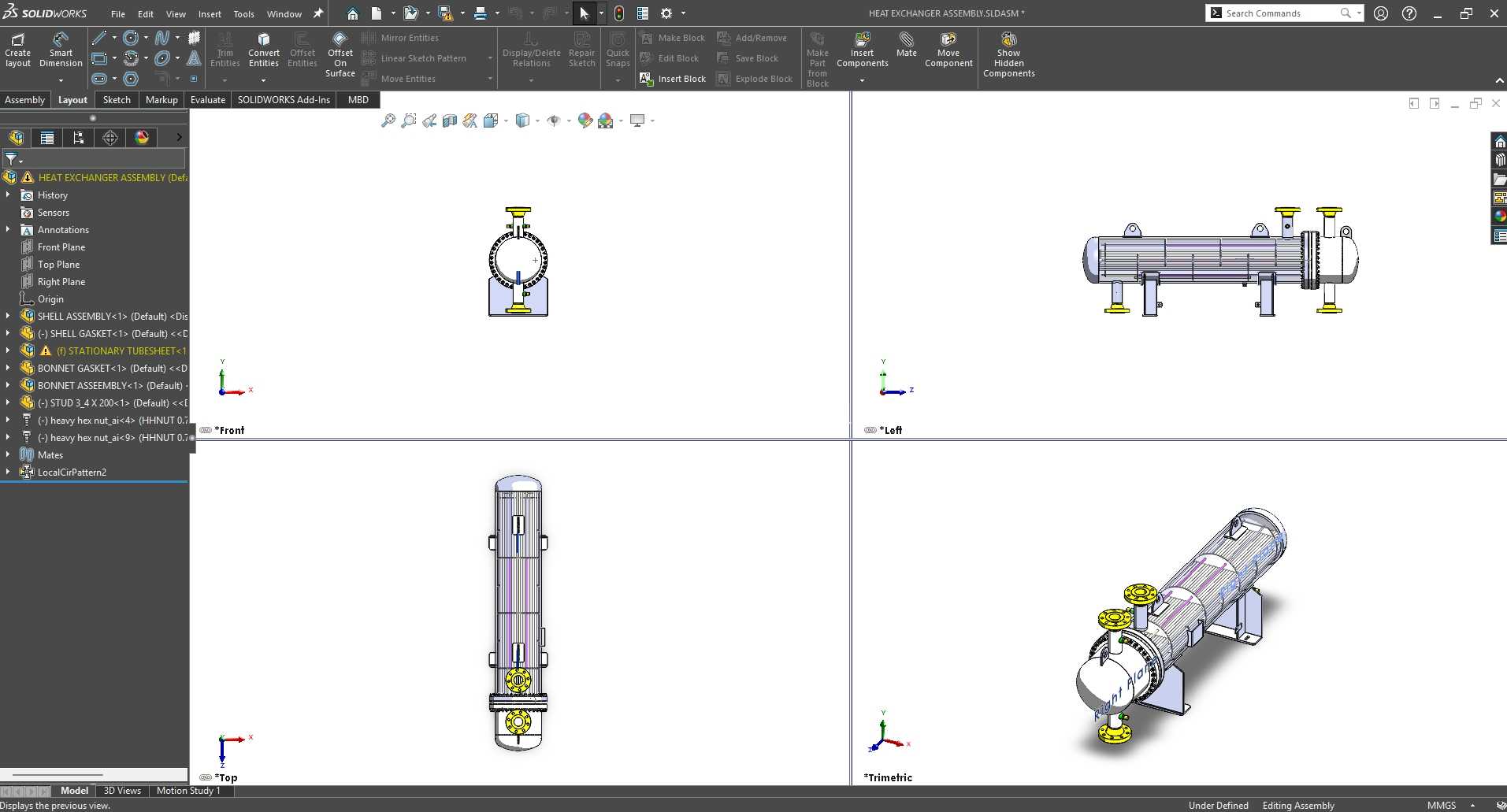

从安装边界来看，这套结构的整体外形按照常规工业管壳换热器的比例搭建，进出口法兰的连接尺寸符合通用管路配套标准，安装支架的孔位间距满足常规设备安装的操作空间要求，设备周边预留了阀门操作、检修拆卸的足够空间，两端阀盖的拆卸方向没有结构遮挡，可满足日常检修时抽换管束、清理结垢的操作需求。模型提供了前视、顶视、左视三个正交视角的完整结构展示，可直接用于结构检查、装配流程演示，也可作为换热系统三维布局的占位模型，帮助设计人员快速完成车间设备排布、管路走向规划。

对于结构设计从业者来说，这套模型可以直观参考管壳换热器的内部结构组成、法兰连接的配合方式、支架与壳体的连接逻辑，避免在自行建模时出现装配逻辑错误；对于设备选型人员来说，可通过模型直观了解该类换热器的外形尺寸、接口位置，提前规划安装空间与管路配套方案；对于教学场景来说，完整的装配结构可清晰展示管壳换热器的工作原理，帮助学员快速理解壳程、管程的介质流向，以及各零部件在设备运行中起到的作用。模型的所有配合关系都按照实际工程要求设置，没有出现结构干涉、配合错位的问题，管束与管板的连接、法兰与壳体的焊接位置、垫片的密封位置都做了准确还原，可直接用于工程演示、方案汇报等场景，不需要额外做结构调整。
