计算机CPU散热轴流风扇结构设计

在消费级计算机硬件与工业控制电子设备的热管理场景中，轴流散热风扇是风冷散热链路里的核心动力部件，这类风扇的设计直接决定了密闭机箱内的热交换效率，尤其是CPU这类高功耗发热元件的工作温度稳定性，会直接影响电子元件的使用寿命与运行可靠性。日常接触的台式机机箱、服务器机柜、工业工控机内部，都能看到这类方形外框轴流风扇的身影，它既可以直接贴合CPU散热鳍片组成主动散热模组，也可以安装在机箱通风位形成贯穿式风道，把机箱内部积聚的热空气快速排出，同时将外部低温空气导入机箱内部，形成稳定的空气循环。

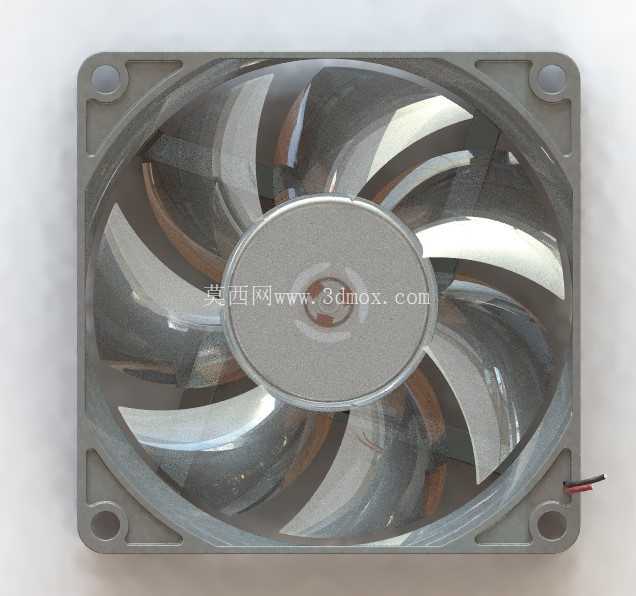

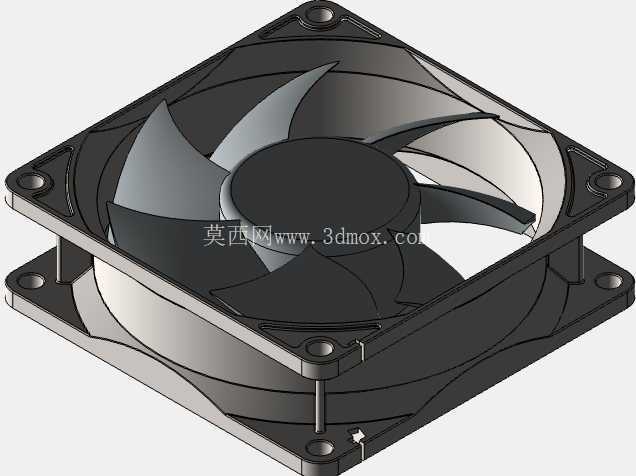

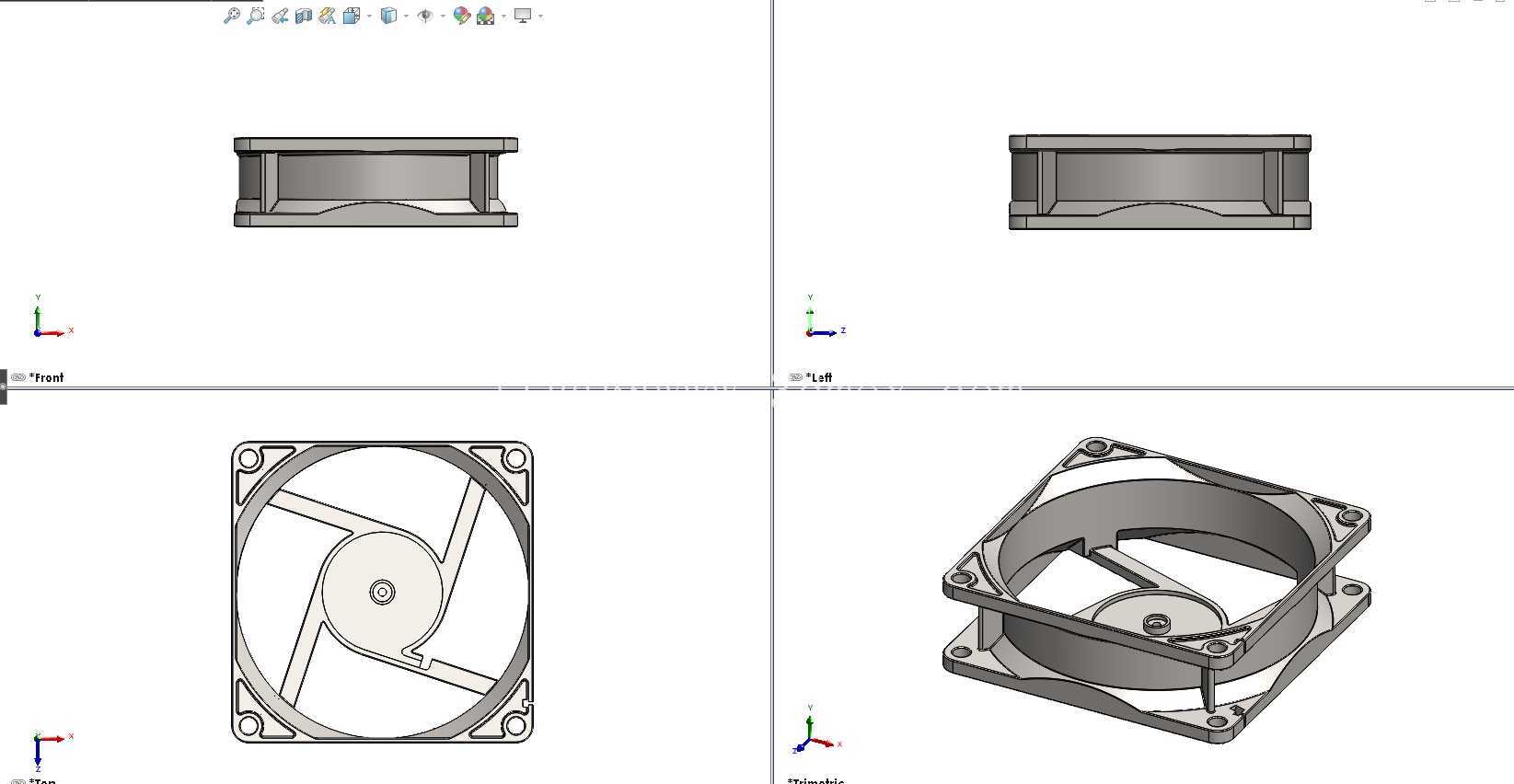

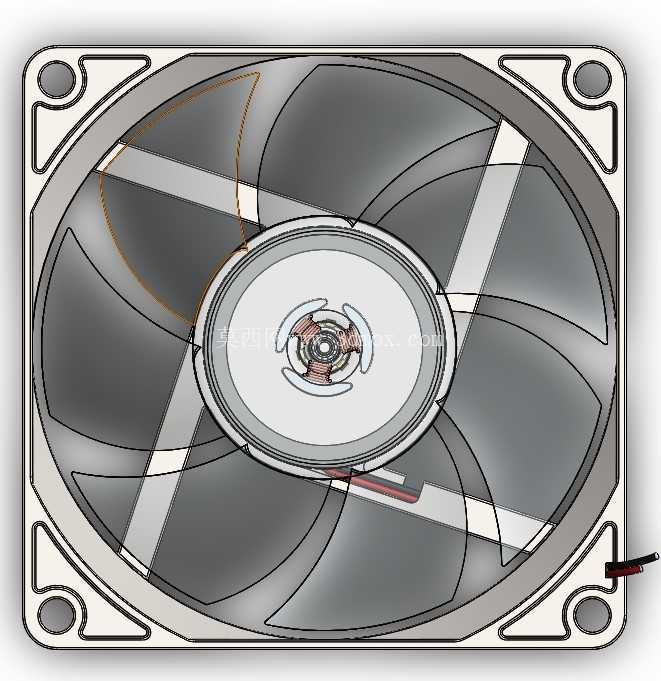

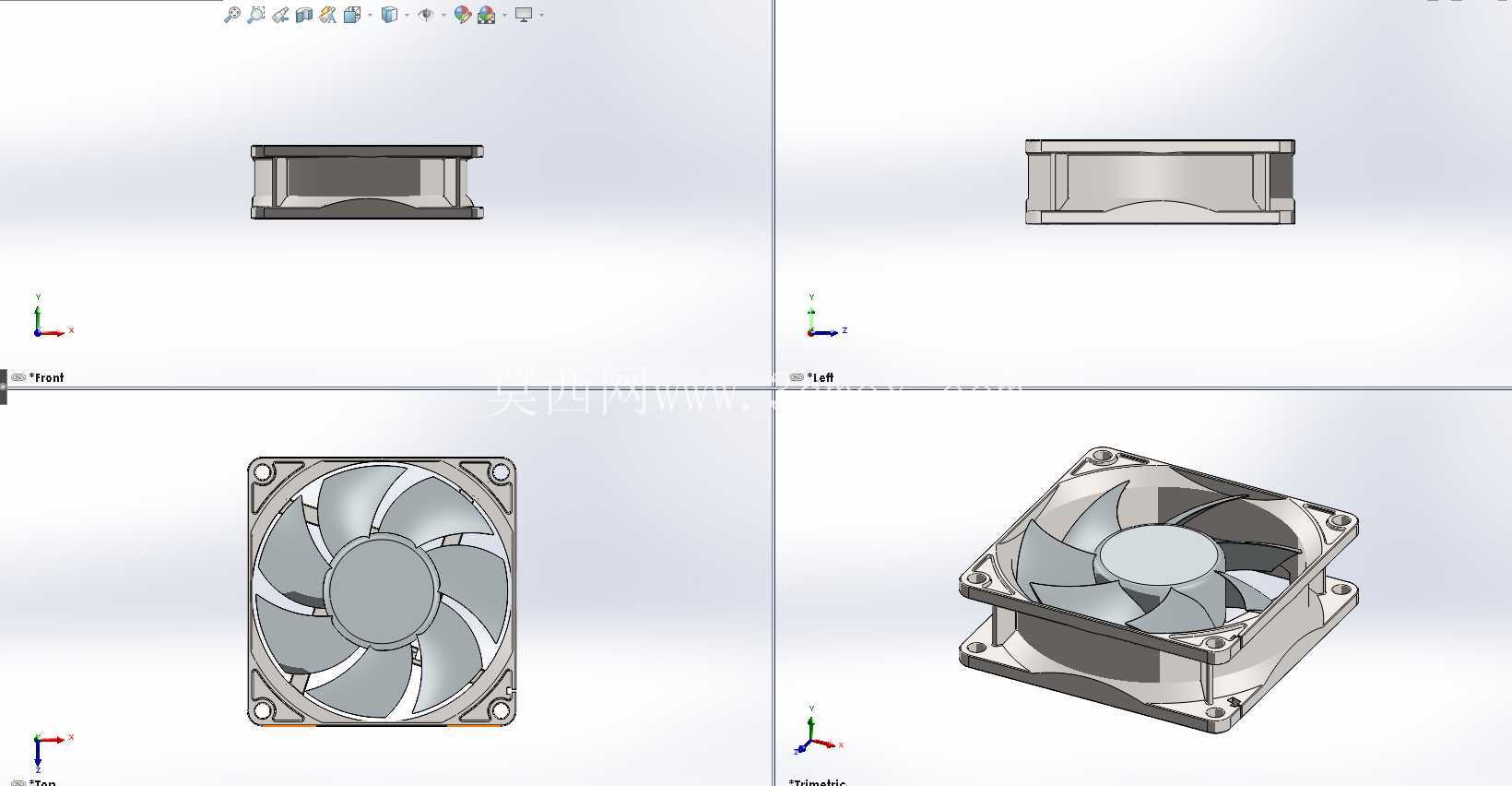

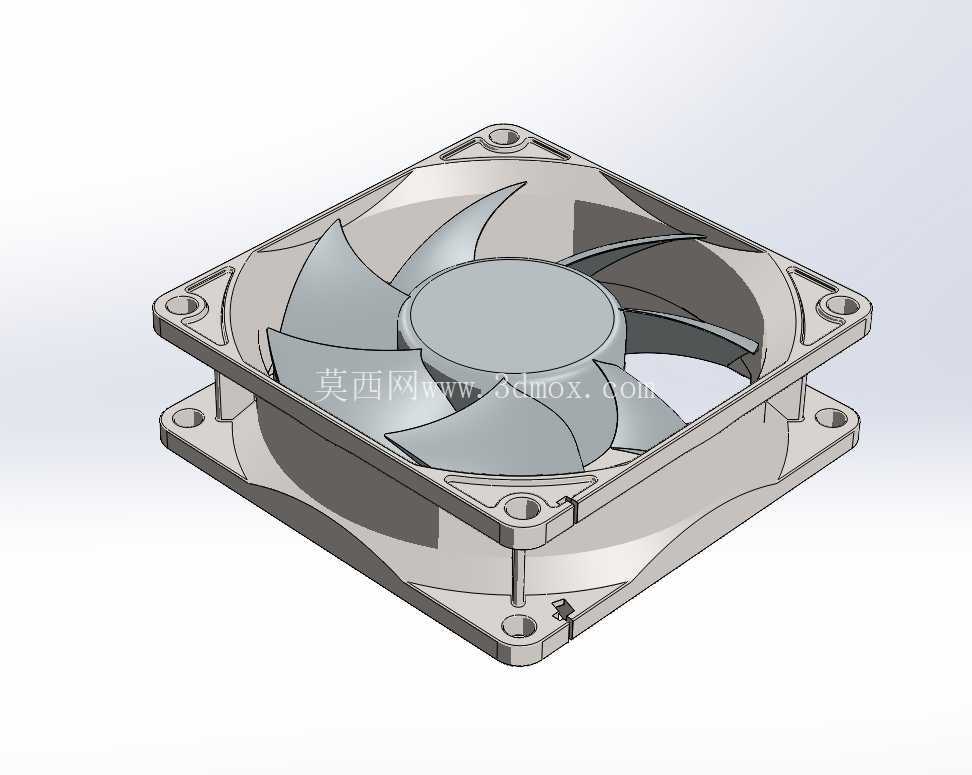

从结构设计逻辑来看，这款风扇采用了行业通用的方形安装外框，四个角预留了标准的圆形安装孔位，安装孔的中心距、孔径尺寸完全遵循消费级机箱风扇的通用安装规范，能够兼容绝大多数标准机箱的风扇位、塔式CPU散热器的风扇固定位，不需要额外做安装位的适配修改。外框的边框做了等宽的加强筋设计，既可以保证扇叶转动时外框的结构强度，避免长期运行产生共振异响，也能在扇叶外围形成规整的导风通道，减少扇叶边缘的气流紊流损失，提升送风效率。外框内侧与扇叶的间隙控制在极小的范围内，这个间隙的尺寸是经过反复校核的，间隙过大会导致气流回流，降低风压，间隙过小则容易在扇叶转动时出现擦框问题，尤其是在不同温度环境下塑料件产生轻微形变时，足够小但安全的间隙能兼顾效率与运行可靠性。

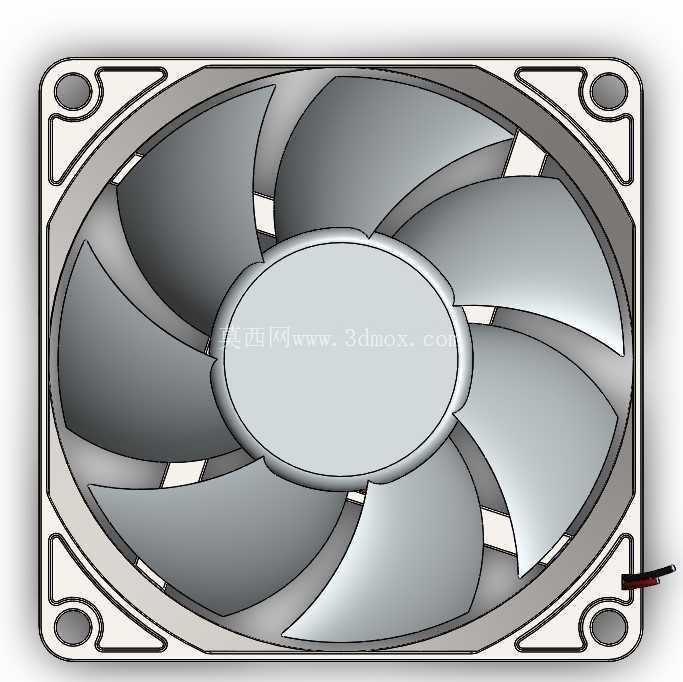

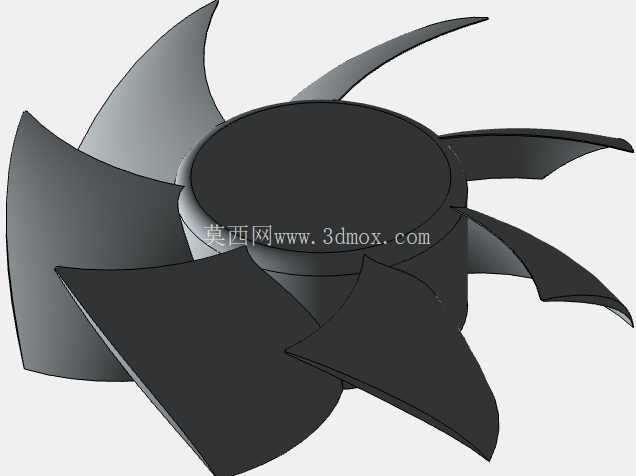

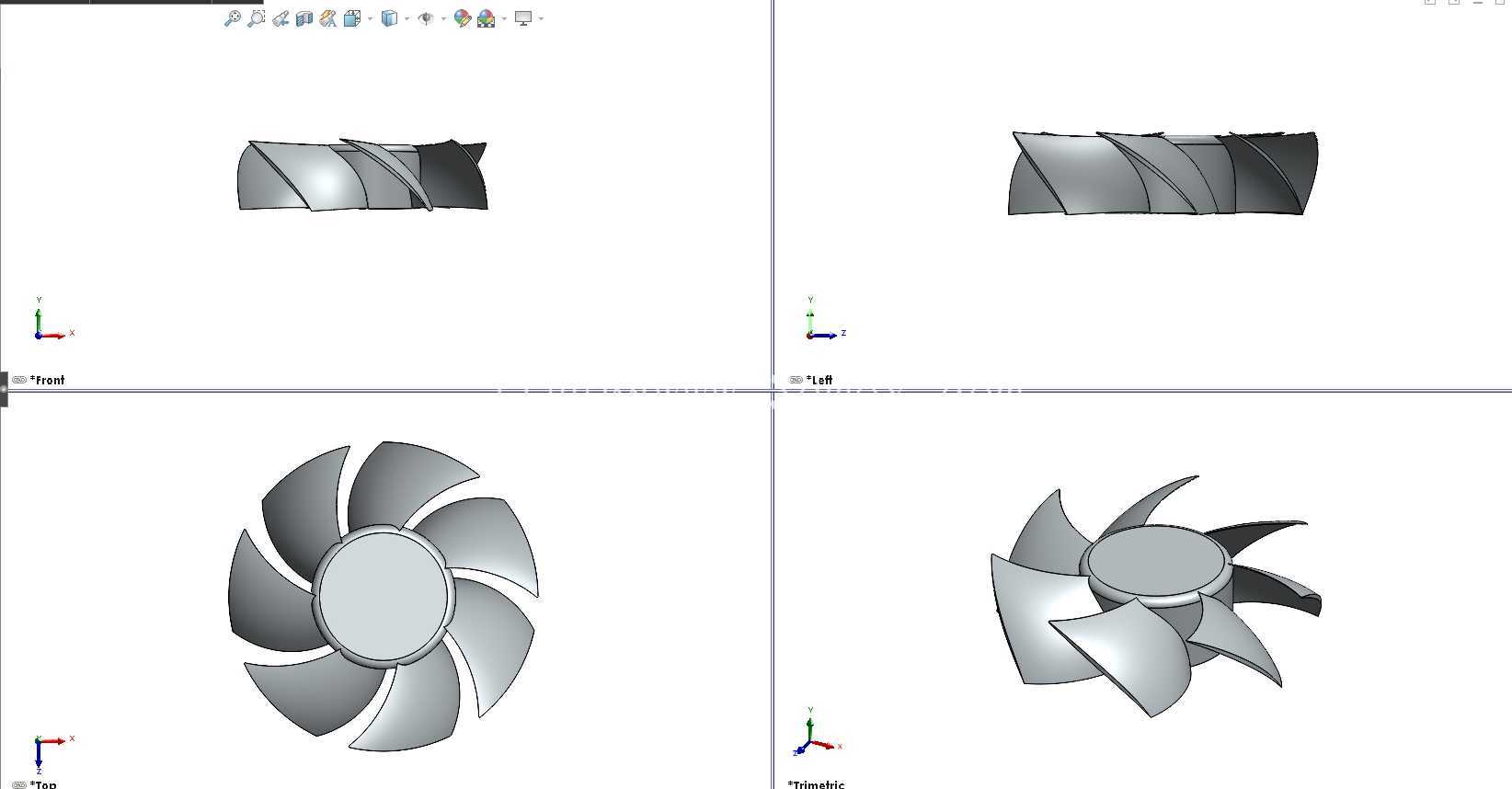

扇叶部分采用了七片不等距后掠式叶片设计，这种叶片构型是轴流风扇降噪设计里的常用方案，等距叶片转动时会产生固定频率的切风噪声，容易和机箱结构产生共振放大噪音，不等距排布可以打散切风的频率峰值，把单一频率的噪声转化为宽频的低幅值气流声，大幅降低人耳的感知噪音。叶片的曲面弧度从叶根到叶缘做了连续的变截面设计，叶根部分的安装角更大，能够承接电机转子传递的扭矩，减少叶根位置的气流分离，叶缘部分的安装角逐渐收小，能够降低叶片尖端的涡流损失，提升整体的送风风压。叶片的前缘做了微小的圆弧倒角处理，能够减少气流切入叶片时的摩擦阻力，后缘则做了薄边处理，让气流能够顺畅脱离叶片表面，减少尾流涡流带来的能量损耗。

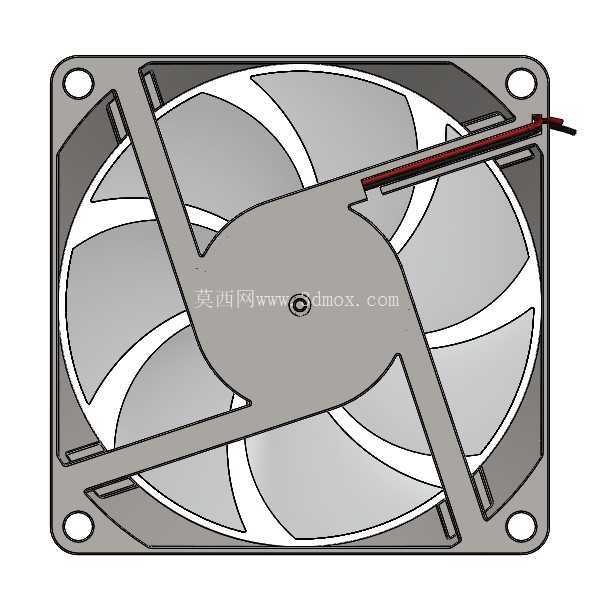

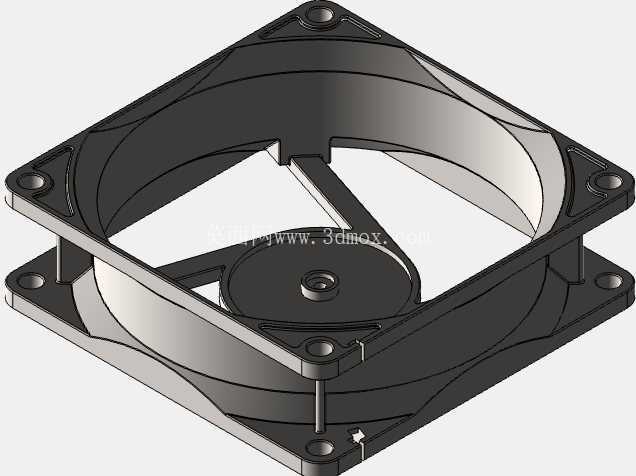

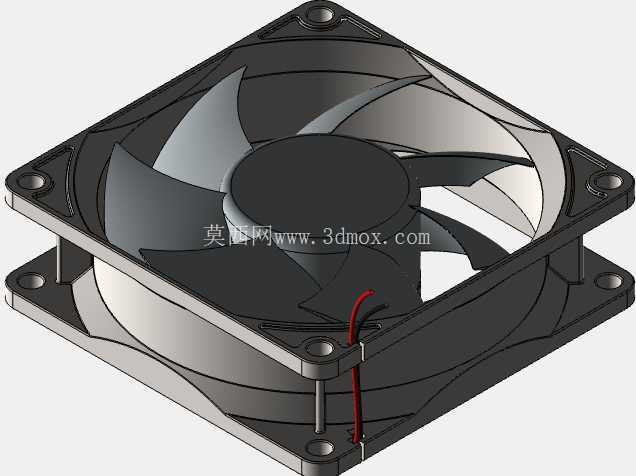

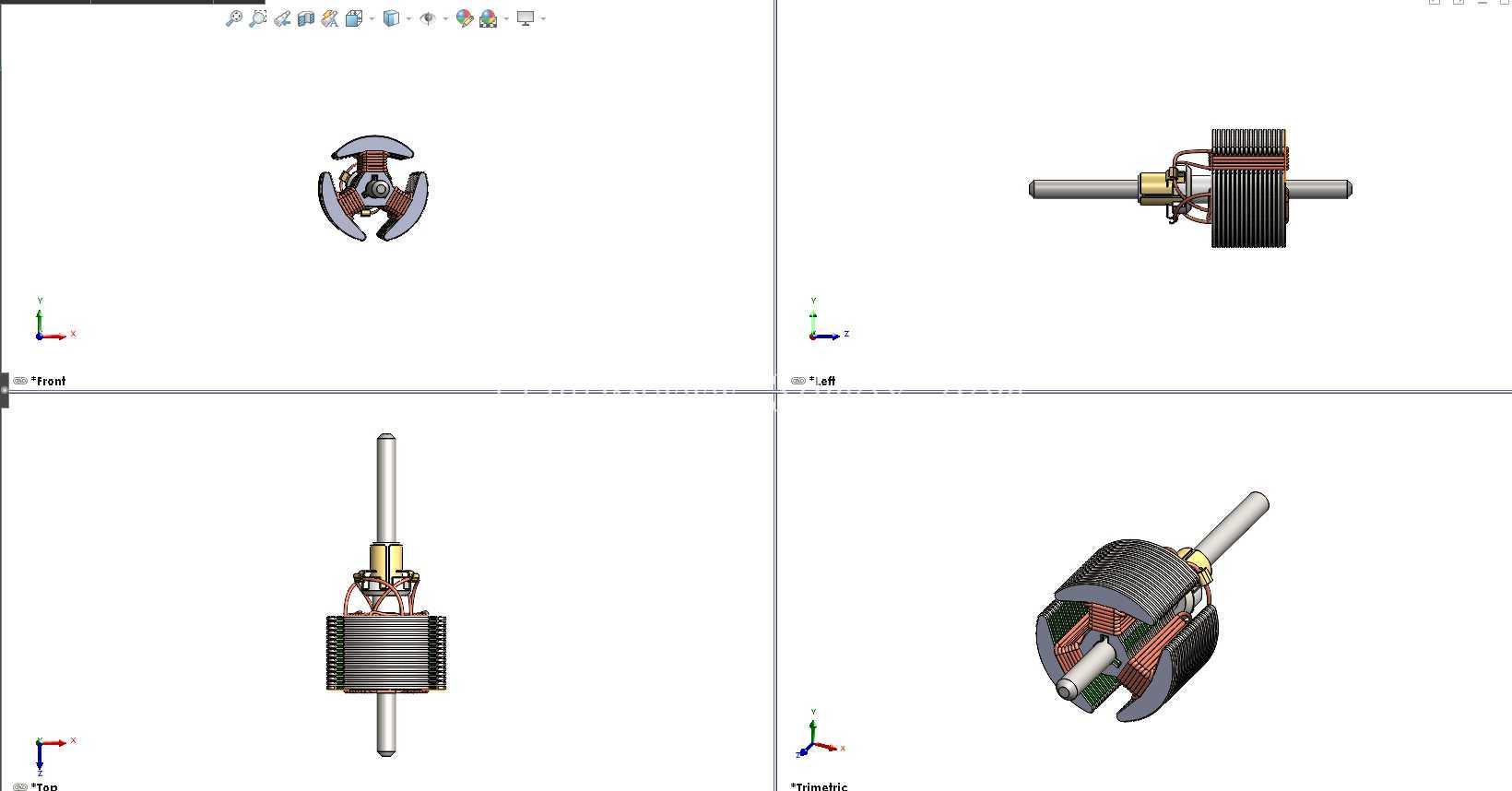

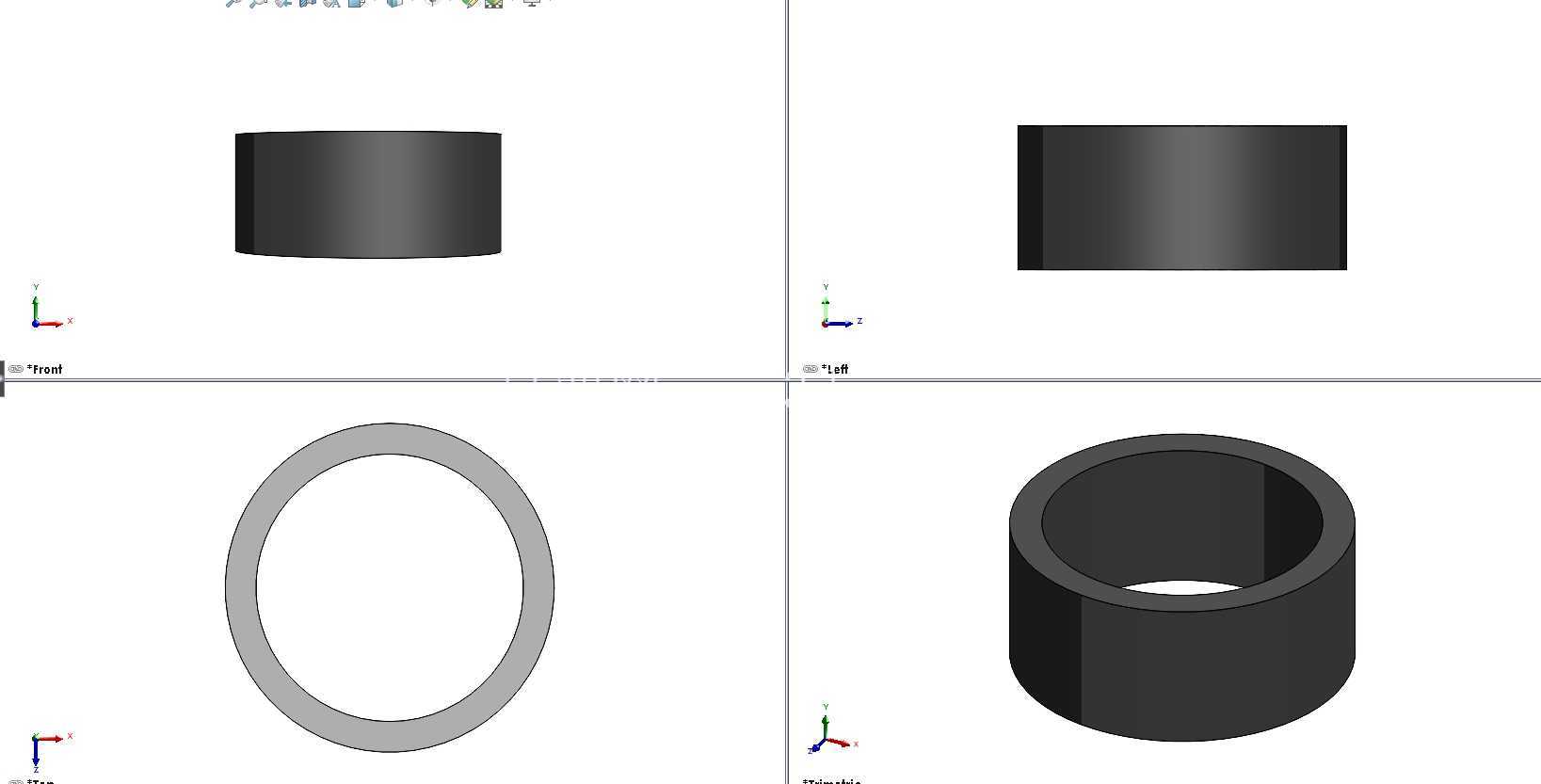

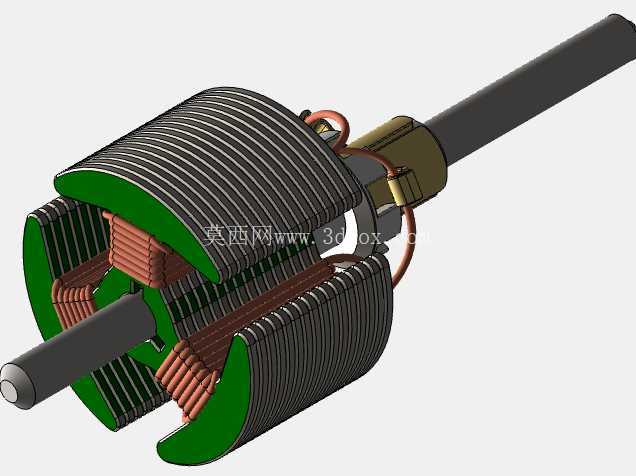

中心的电机安装位采用了圆形内嵌式结构，外框通过多根放射状的静叶与外框连接，这些静叶一方面起到固定电机总成的作用，另一方面可以对扇叶吹出的旋转气流做整流处理，把带有旋转角速度的气流调整为轴向流动的直吹风，减少气流的旋转动能损失，提升轴向的送风距离。电机位的内部预留了标准的直流无刷电机安装空间，适配常规的12V直流供电无刷电机，走线从外框边缘的出线槽引出，出线槽做了圆角过渡处理，避免长期运行中线材被棱角割破绝缘层。中心的轴孔位置预留了轴承安装位，能够兼容含油轴承、双滚珠轴承等不同类型的风扇轴承结构，满足不同寿命要求、不同噪音等级的产品选型需求。

在实际的工程选型中，这类风扇的性能参数主要关注额定转速下的风量、静压值以及运行噪音，风量决定了单位时间内能够输送的空气体积，静压值则决定了风扇克服散热鳍片、机箱防尘网等风阻的能力，这款风扇的叶片构型和外框设计，能够在常规的120mm规格风扇尺寸下，兼顾风量与静压表现，既可以用作机箱的进出风风扇，也可以直接搭配CPU散热塔使用。安装边界上，外框的厚度遵循标准12025风扇的厚度尺寸，安装孔的位置精度控制在±0.1mm范围内，能够保证安装时螺丝可以顺畅穿入，不会出现孔位错位导致的安装应力，避免长期应力作用下外框产生形变，影响扇叶的转动同轴度。扇叶的转动平衡设计也做了充分考量，每片叶片的重量差控制在极小的范围内，出厂前会做动平衡校准，在扇叶上增加微量的平衡配重，保证风扇在最高转速下运行时不会产生明显的振动，避免振动传递到机箱结构上产生额外的共振噪音。

从热设计的应用角度来说，这类风扇的选型需要匹配散热对象的热功耗，针对普通桌面级CPU，单只这类风扇搭配常规铝制鳍片散热器就可以满足散热需求，针对高功耗的超频CPU或者服务器CPU，则可以采用多只风扇组成推拉式风道，提升散热模组的整体通风量。风扇的供电接口预留了标准的接线位置，可以适配常规的主板风扇插针，也支持转速监测、PWM调速等功能，能够根据CPU的实时温度调整风扇转速，在低负载时降低转速减少噪音，高负载时提升转速保证散热效率。整个风扇的结构设计没有多余的冗余结构，所有的结构特征都服务于气流效率、结构强度、安装兼容性这几个核心设计目标，完全符合消费级电子散热产品的设计规范，能够直接用于散热产品的结构参考、机箱风道的仿真模拟、电子设备热管理方案的选型验证等场景。
