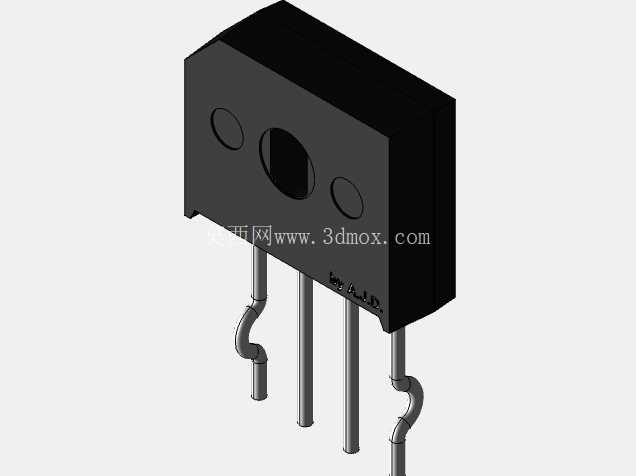

RS系列KBU型引脚钝化整流桥结构设计

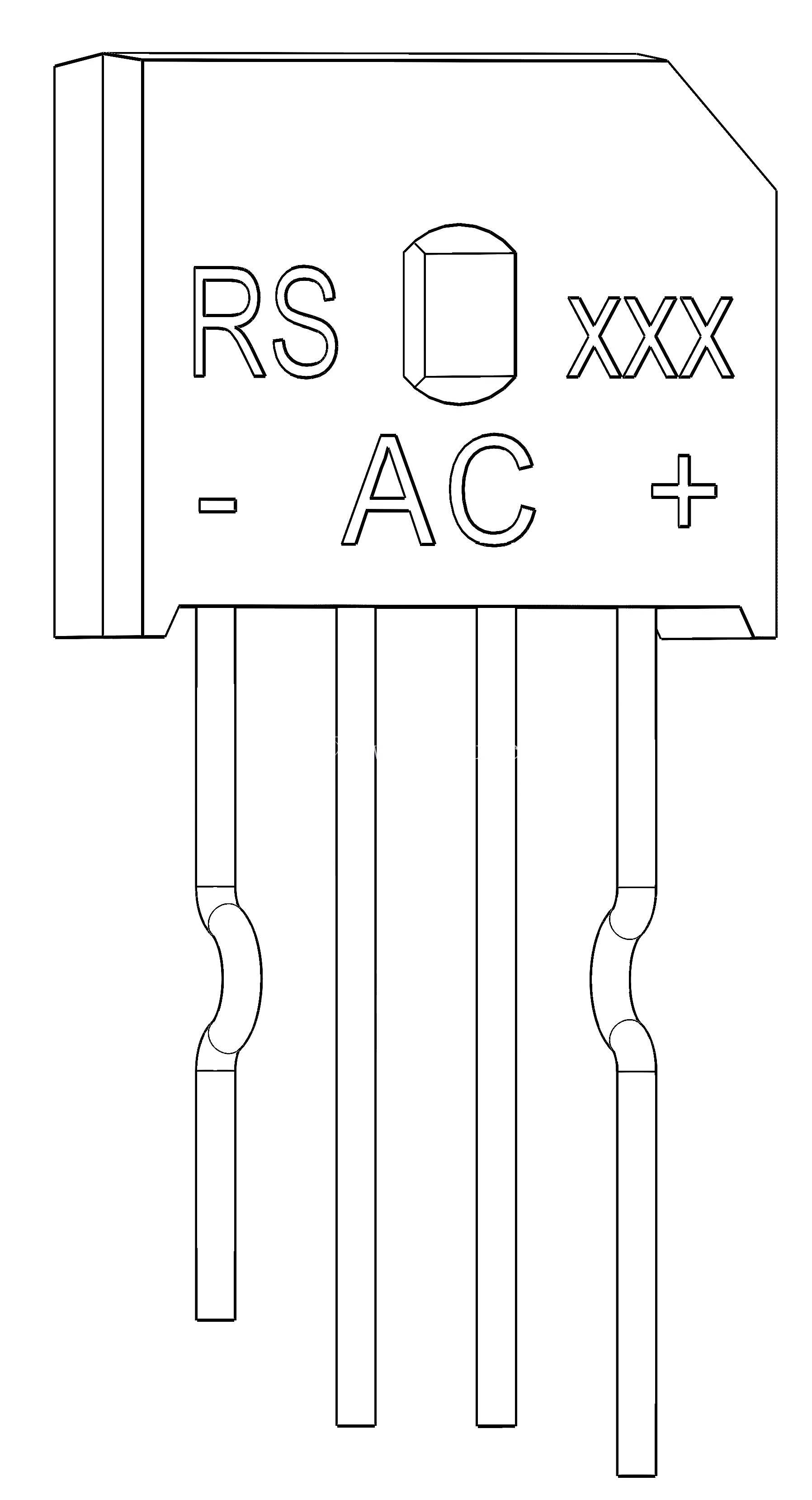

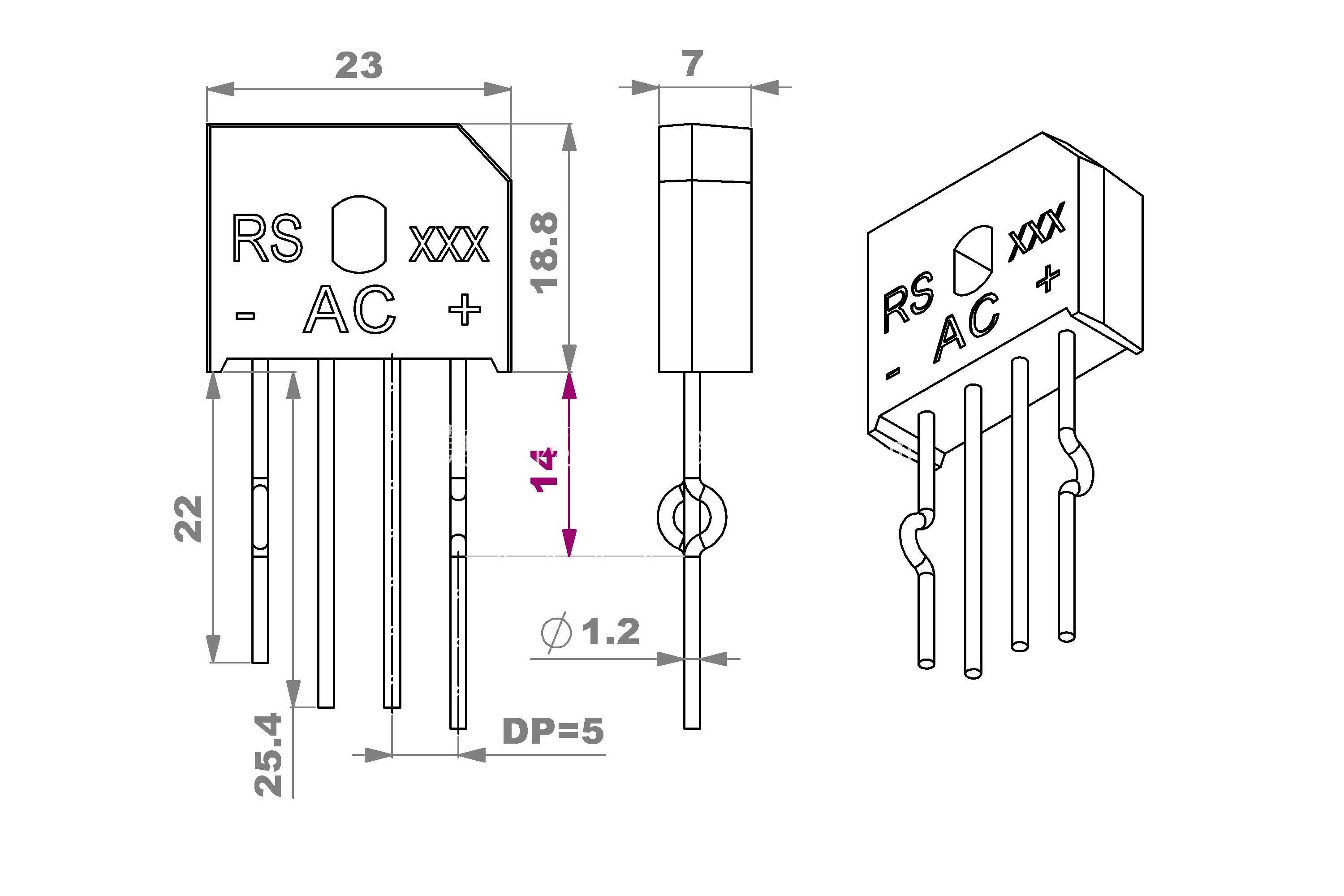

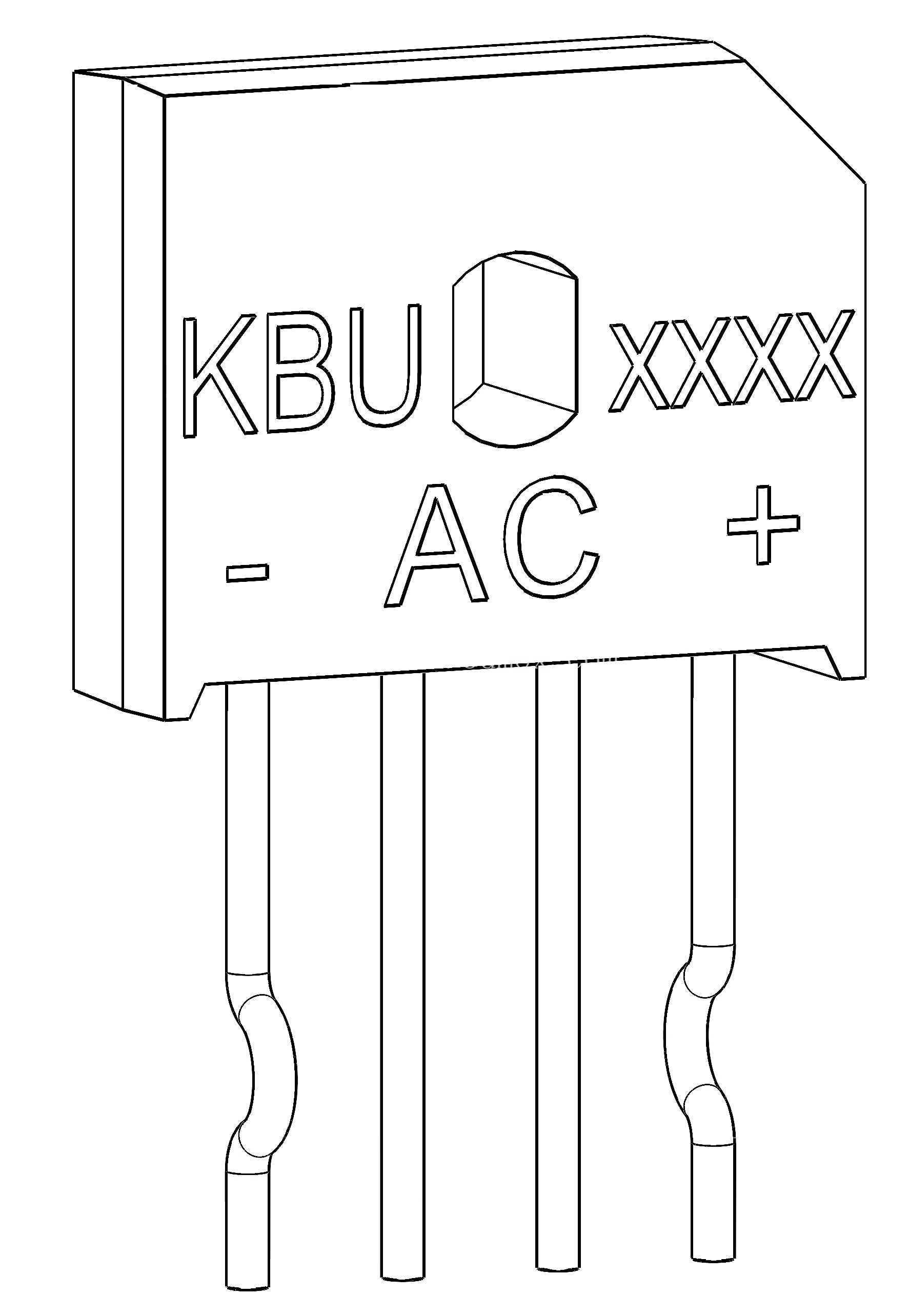

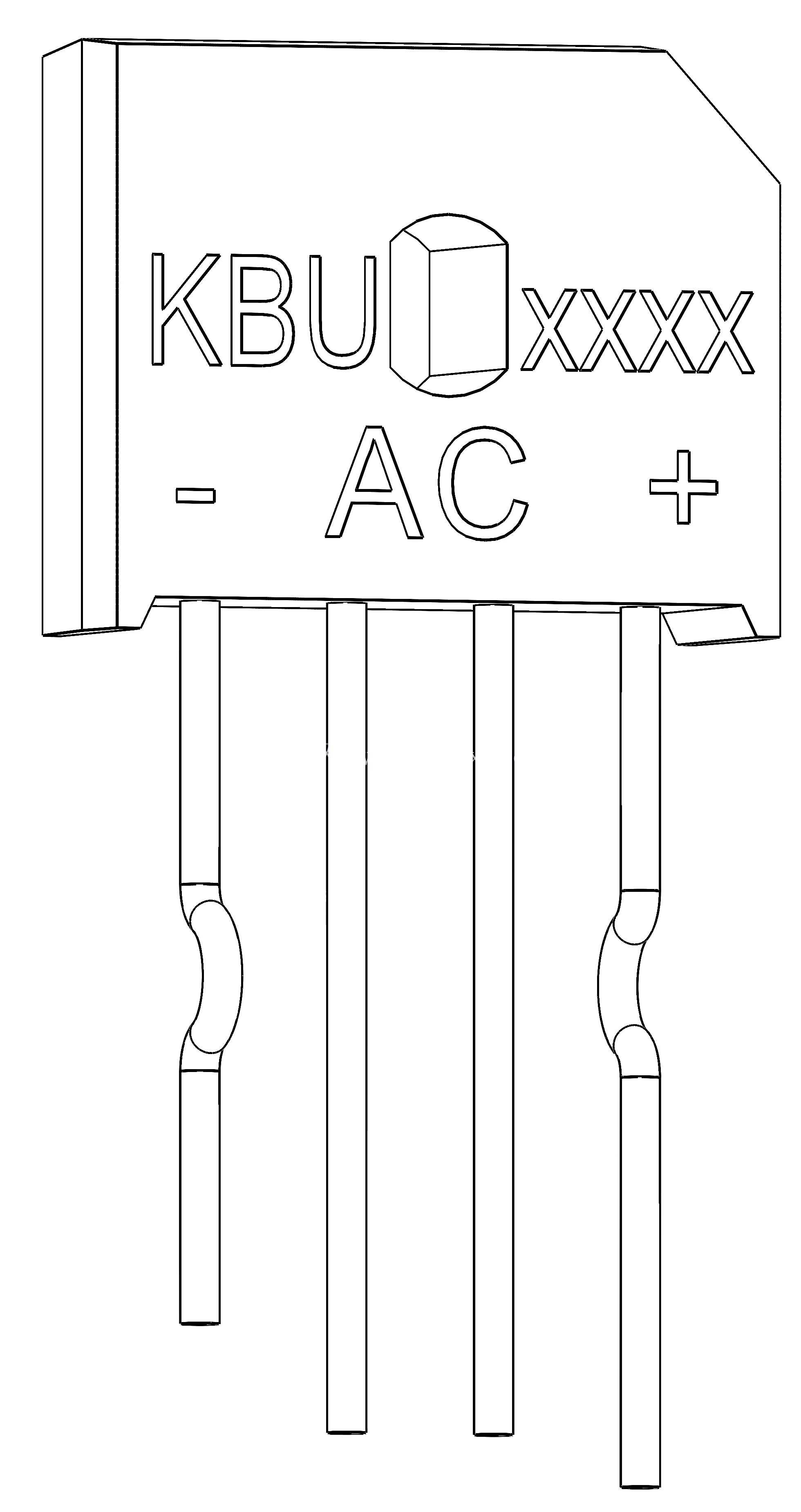

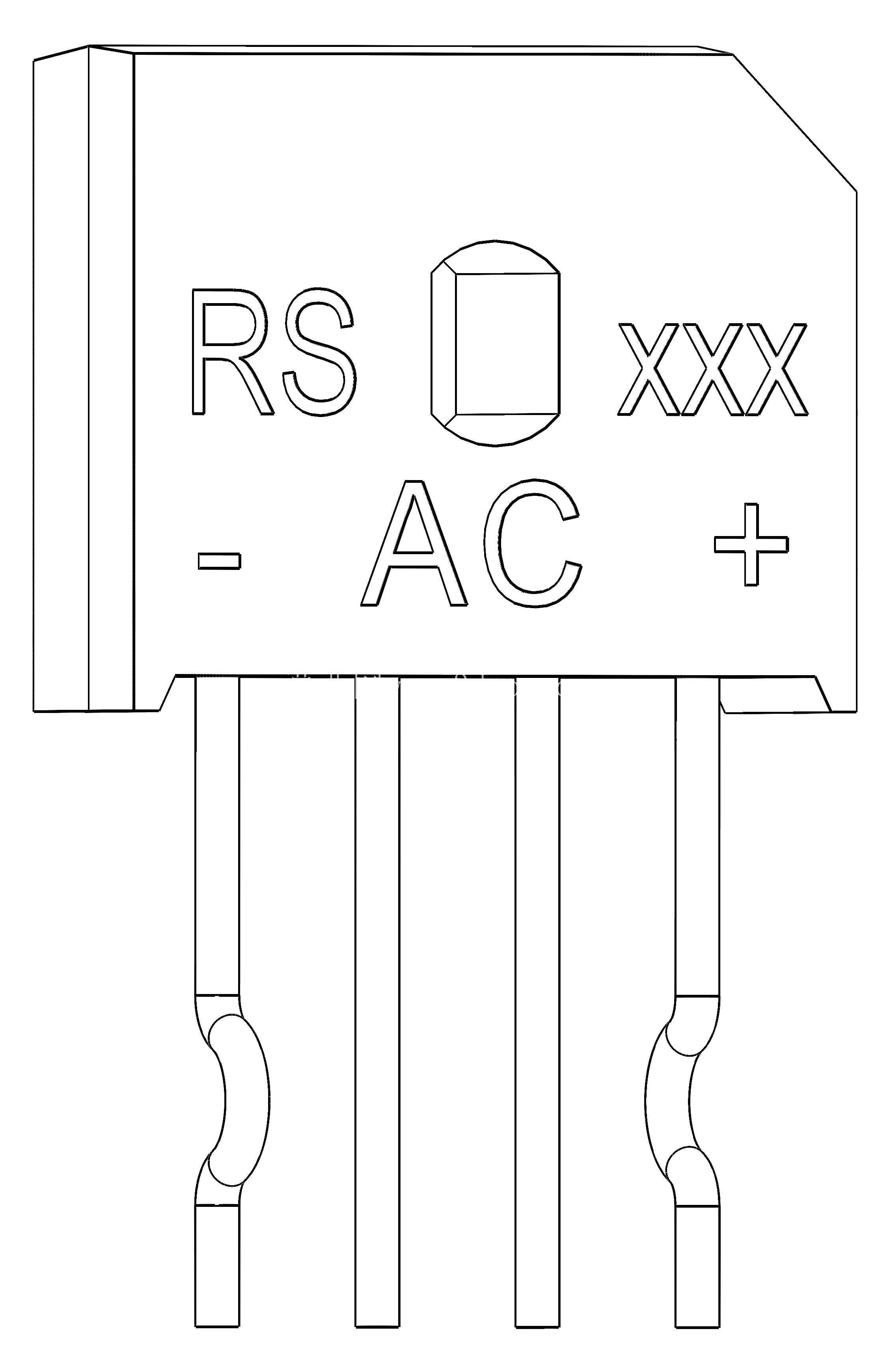

在汽车电控系统的电源回路设计中，整流桥是交流转直流环节的核心功率器件，这类引脚钝化处理的RS、KBU系列桥堆，广泛应用在车载充电机、DC-DC转换模块、车身控制单元的电源输入级，需要在车载宽温振动环境下长期稳定工作，引脚的钝化工艺是为了提升焊盘结合力、避免引脚氧化导致的接触电阻漂移，同时适配波峰焊、回流焊等多种车载电子装联工艺。从结构设计维度看，该款整流桥采用方形塑封本体，本体外形尺寸控制在23mm宽度、18.8mm高度范围内，本体上预留的圆形定位标记是装配防呆结构，对应PCB丝印层的定位标识，可避免生产装配时极性装反，本体表面丝印的RS标识、AC交流输入端、+/-直流输出端标识清晰，和引脚排布一一对应，四个引脚的直径为1.2mm，引脚中心距DP=5mm，刚好匹配通用PCB焊盘的标准间距，不需要额外定制焊盘封装，可直接复用通用桥堆的封装库进行Layout设计。引脚部分做了两种成型结构设计，一种是直插短引脚结构，引脚伸出本体底部的长度为22mm，末端到本体的有效焊接长度为25.4mm，适合板对板垂直插装的紧凑布局场景；另一种是弯脚成型结构，引脚做了90度折弯处理，折弯位置距离本体底部14mm，适合卧式贴板安装的低高度布局场景，两种引脚结构都做了表面钝化处理，在存储和焊接过程中不会出现引脚氧化发黑的问题，焊锡浸润性符合车载电子装联的IPC标准。设计过程中需要重点考虑安装边界的干涉问题，本体顶部距离上方壳体的安全间隙需要预留至少2mm，避免整车振动过程中本体和壳体发生摩擦碰撞，引脚伸出PCB背面的长度需要控制在2mm以内，剪脚后不会和背面的走线或者结构件发生短路，弯脚结构的折弯半径需要符合引脚材料的弯折应力要求，避免折弯处出现铜材断裂的隐患，同时引脚的共面度需要控制在0.1mm以内，保证过波峰焊时所有引脚都能可靠上锡。这类整流桥在车载电源回路中承担着全波整流的功能，四个引脚分别对应两个交流输入端和两个直流输出端，内部集成了四颗整流硅芯片，塑封本体的散热能力可以满足小功率车载电控模块的散热需求，不需要额外加装散热片，当应用在功率更大的充电机回路时，可以在本体背面贴装导热垫连接到金属壳体上辅助散热。在三维建模过程中，需要准确还原本体的倒角、定位标记的位置、引脚的折弯角度和直径参数，保证导出的STEP模型可以直接导入PCB结构仿真软件中进行干涉检查，封装模型的焊盘尺寸设置为3.5x1.4mm，和引脚尺寸匹配，庭院距离设置为1mm，符合PCB设计的安规间距要求，避免高压输入输出引脚之间出现爬电距离不足的问题。实际选型应用时，需要根据回路的工作电流、反向耐压参数选择对应型号的桥堆，结构尺寸上该系列桥堆的安装孔位、引脚间距完全兼容，可以在不修改PCB布局的情况下替换不同参数的同封装产品，引脚钝化工艺也提升了产品在整车湿热环境下的耐腐蚀能力，满足车载电子10年以上的使用寿命要求。
