汽车电子用插片式铝制散热结构件

这款插片式铝挤散热结构件，主要面向车载电子控制单元、小功率车载电源模块这类安装空间紧凑、散热需求明确的应用场景，在车载ECU、车载信号处理模块、小型车载充电机的辅助散热环节都能适配。从实际使用逻辑来看，这类散热件不需要承担过高的热负荷，核心作用是把功率器件工作时产生的局部热量快速传导到鳍片表面，通过车辆行驶过程中的自然对流带走热量，避免器件结温过高触发降频或者寿命衰减。

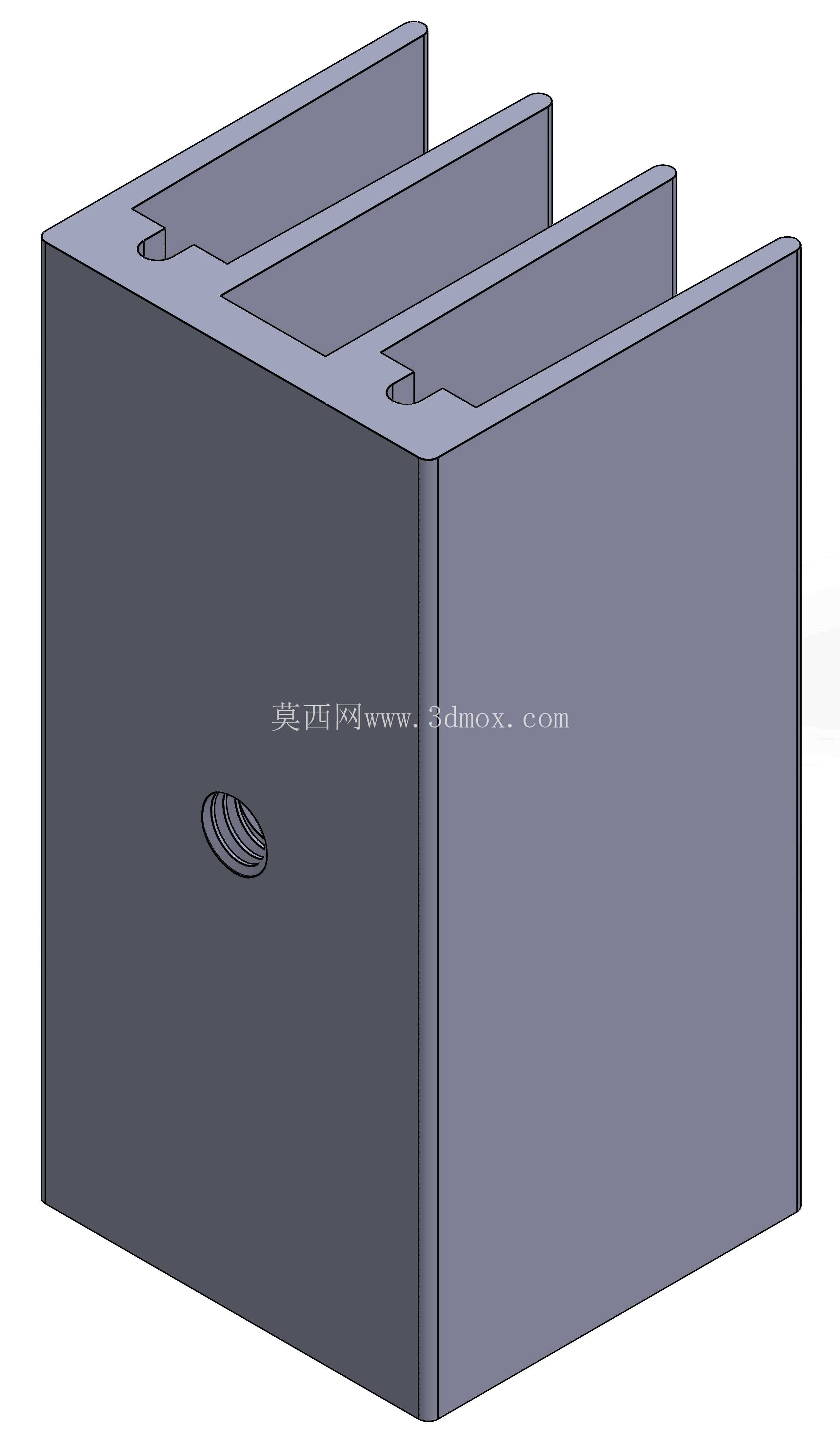

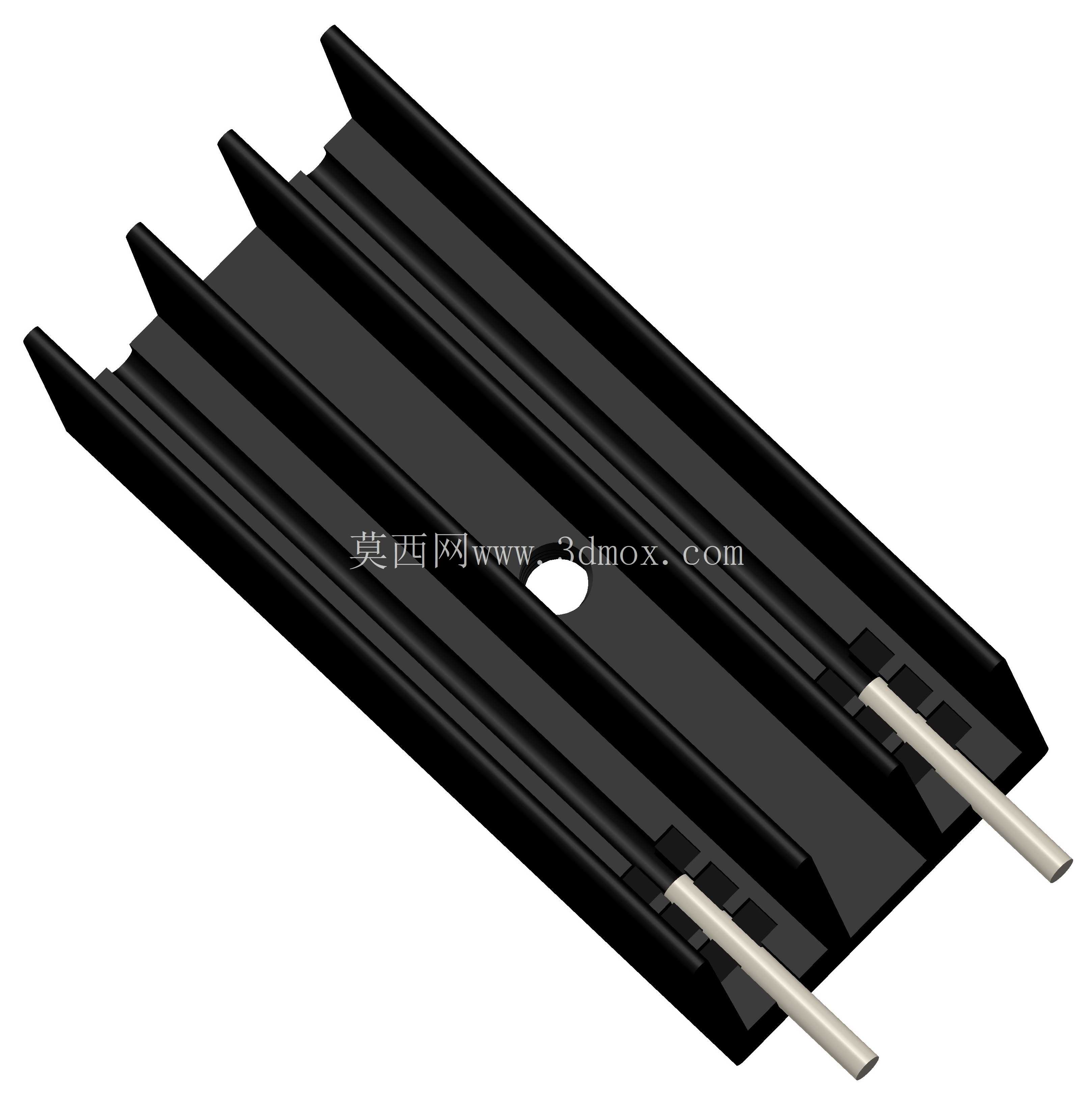

设计层面首先考虑的是冲压加工的工艺可行性，主体采用一体铝挤后冲压裁切的成型方式，鳍片的排布间距经过对流效率核算，没有做过密的鳍片设计，避免冲压成型时出现鳍片倒伏、变形的问题，同时也能减少积灰对散热效率的长期影响。主体基座上预留的圆形定位孔，是为了在PCB板安装时配合塑料定位柱完成预固定，不需要额外打胶就能先限制散热件的横向位移，后续再通过两个引出的金属插针完成焊接固定，插针的直径和伸出长度都匹配常规PCB板的焊盘孔径与板厚，过波峰焊时不会出现插针歪斜、虚焊的问题。

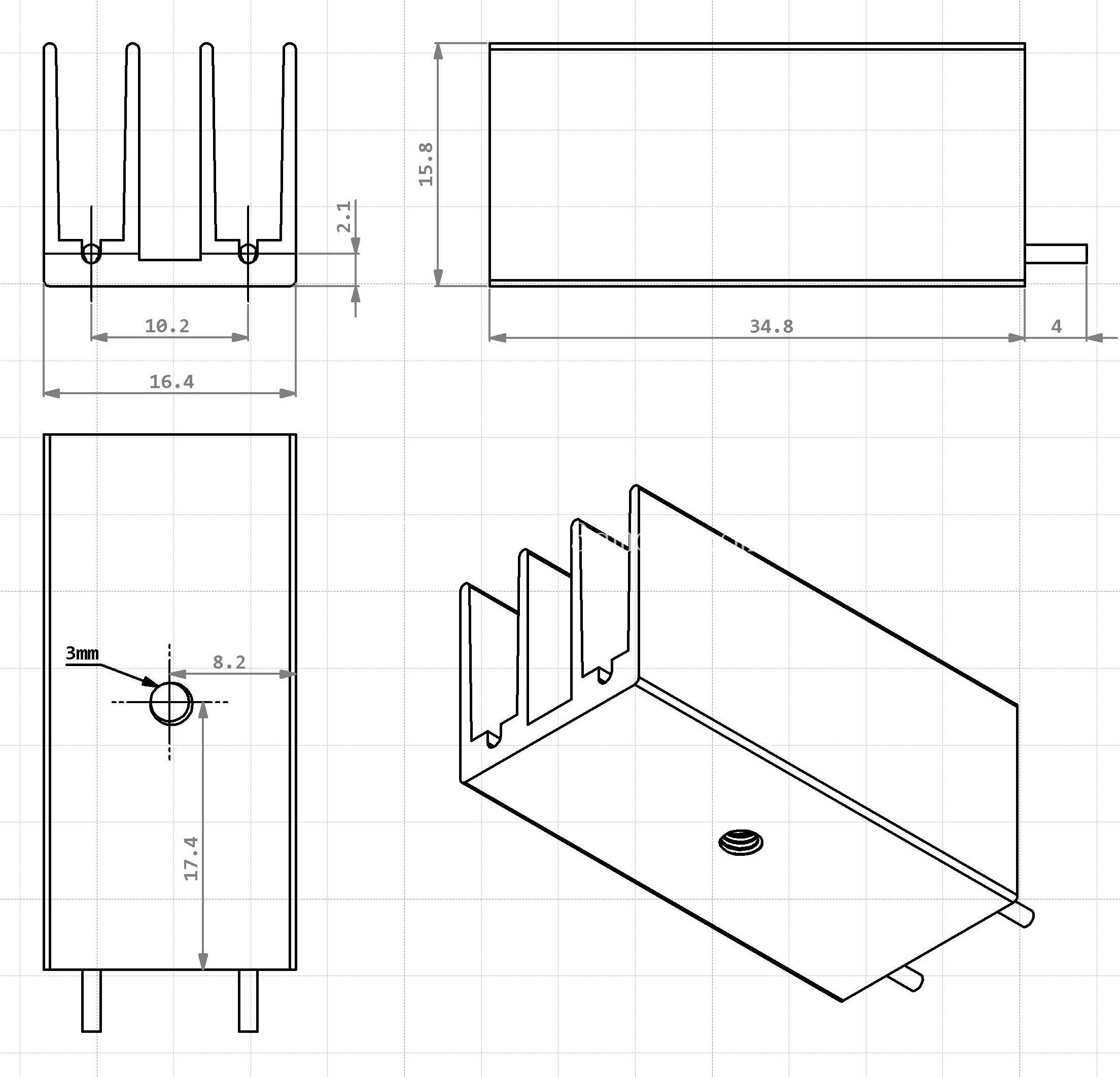

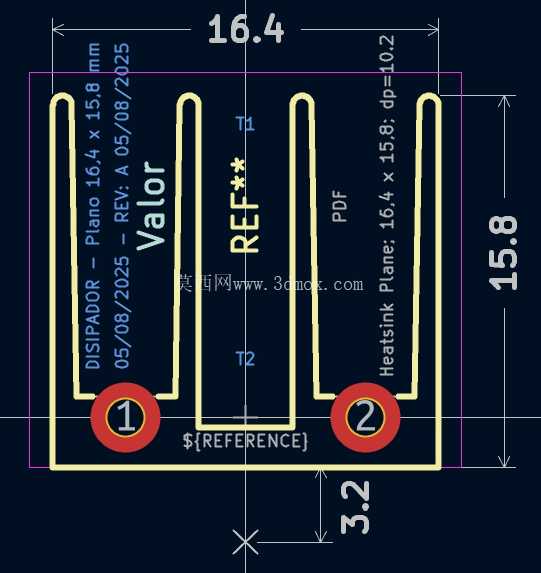

尺寸边界上，主体的宽度、深度、高度都控制在极小的范围内，不会占用PCB板上过多的布板空间，鳍片的高度没有超出常规车载电子壳体的内部净高，安装后不会和壳体内部的其他元器件产生干涉，基座的底面平面度控制在合理范围内，和功率器件表面贴合时不需要过厚的导热垫就能降低接触热阻。两个插针的中心距匹配常用的TO系列封装功率器件的安装间距，不需要重新改板就能直接替换原有同规格散热件，适配性较强。

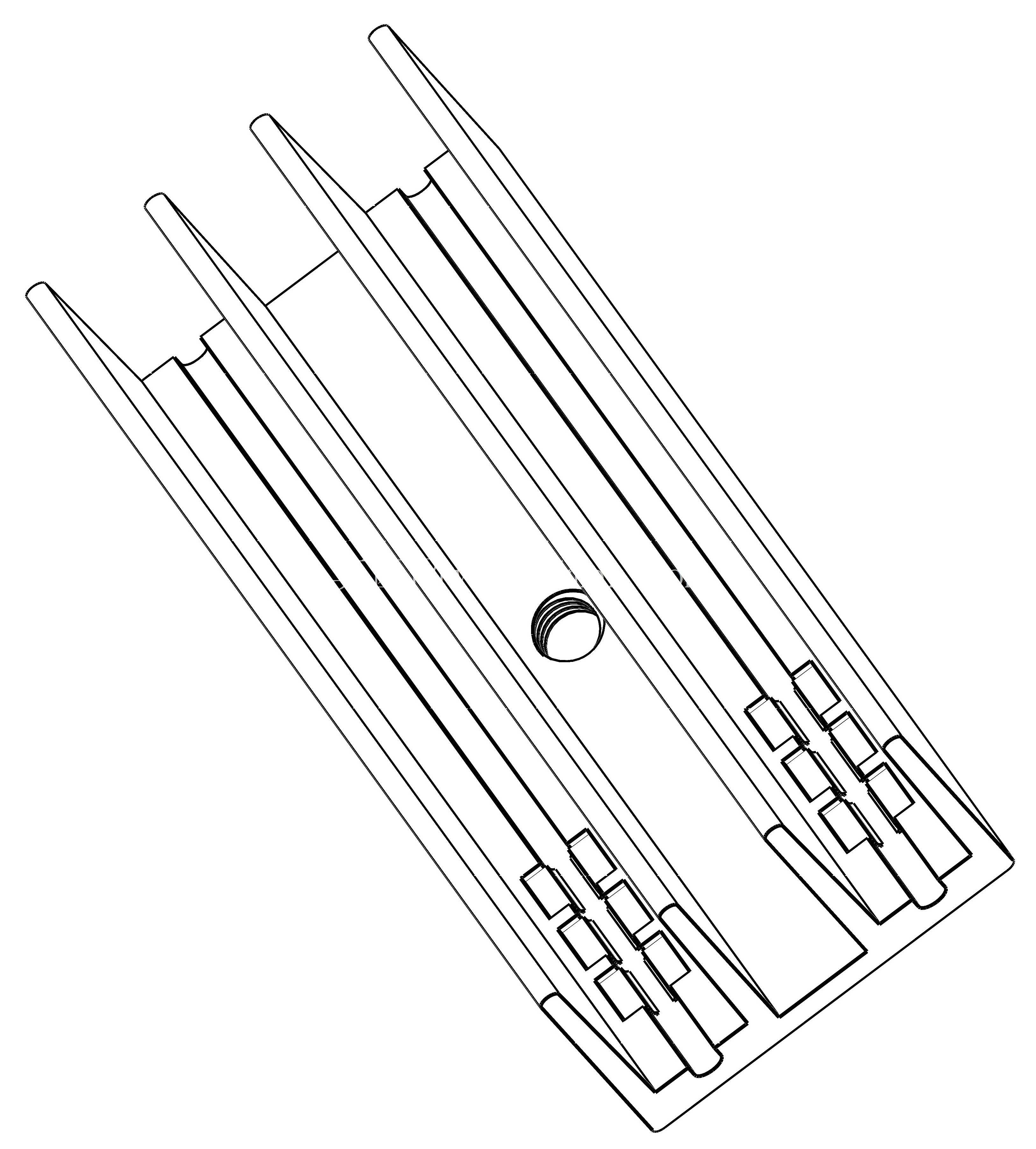

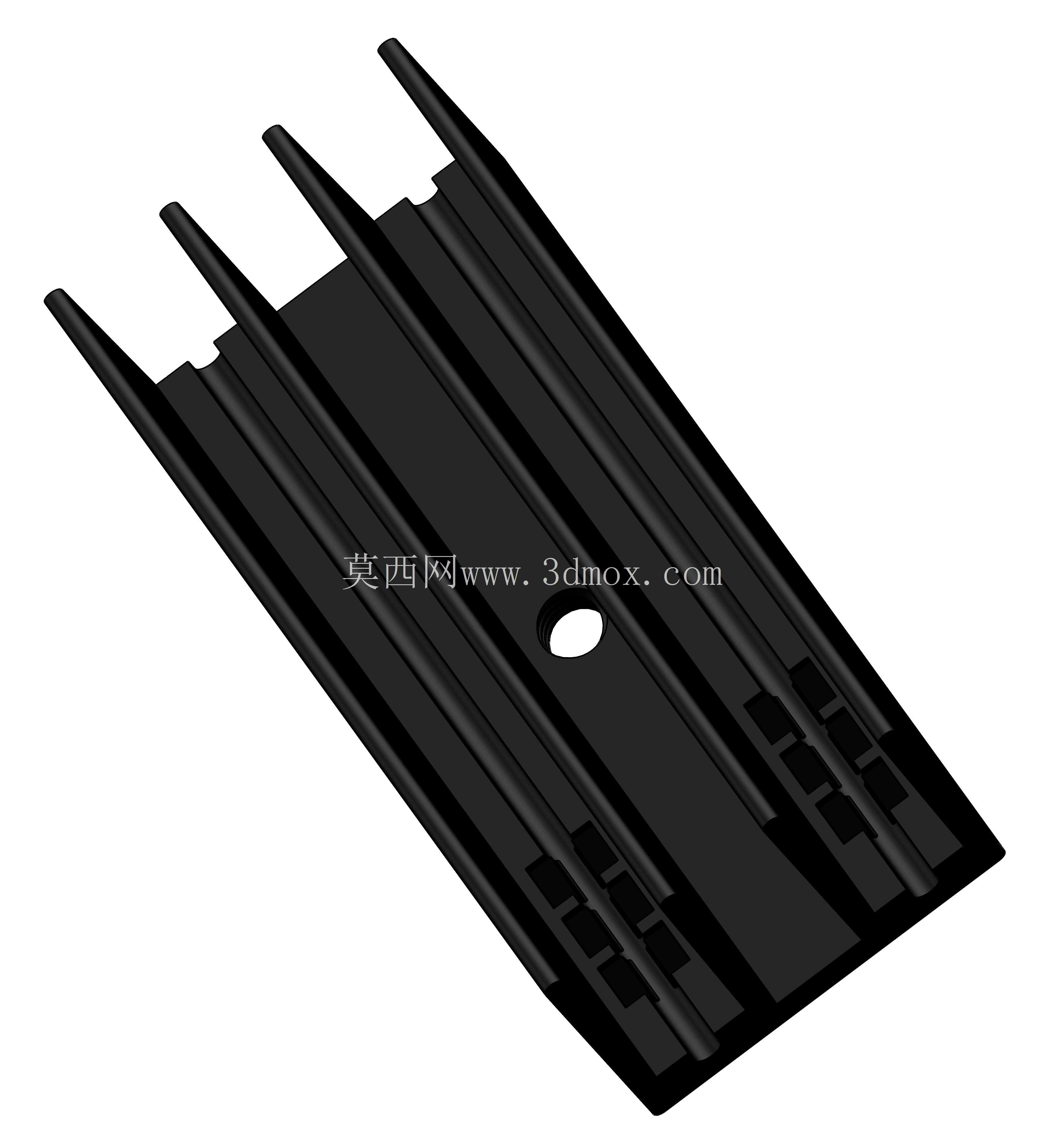

从结构细节来看，鳍片采用斜切顶端设计，一方面是冲压落料时的工艺需求，减少裁切时的毛刺产生，另一方面也能引导气流顺着鳍片间隙流动，提升低风速下的对流换热效率。基座和鳍片的连接位置没有做减薄处理，保证热量从基座传导到鳍片的路径上没有热瓶颈，整体壁厚均匀，铝挤成型时不会出现填充不满、局部应力集中的问题，后续表面做黑色阳极氧化处理，在提升表面辐射散热能力的同时，也能增强铝材的耐腐蚀性，适配车载环境下的温湿度变化、振动工况。

实际选型时需要注意，这款散热件的热阻参数适配持续功耗在几瓦级别的功率器件，不能用于大功率发热器件的散热场景，安装时插针穿过PCB焊盘后需要保证基座底面和器件表面完全贴合，导热垫的厚度不要超过推荐值，避免增大接触热阻。在三维建模过程中，这类冲压类散热件需要重点关注鳍片的拔模角度、插针和基座的连接强度、定位孔的位置公差，所有尺寸都要匹配冲压模具的开模精度要求，避免出现设计尺寸超出工艺能力范围的问题，比如鳍片的厚度不能低于铝挤工艺的最小壁厚要求，插针的压接位置要预留足够的压接余量，保证组装后插针的拉拔力满足车载振动标准的要求。
