压缩机进气过滤消音组合装置结构

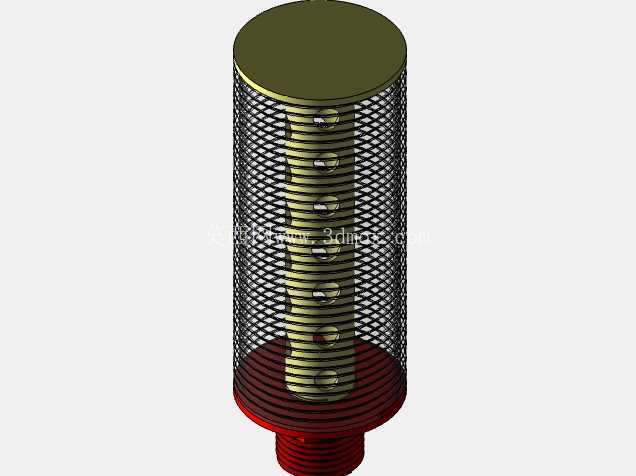

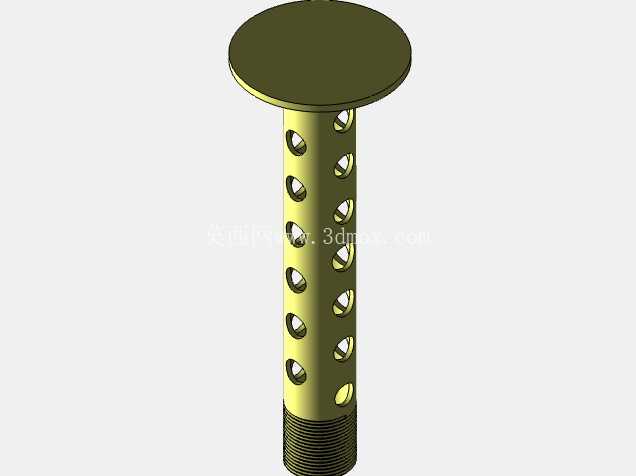

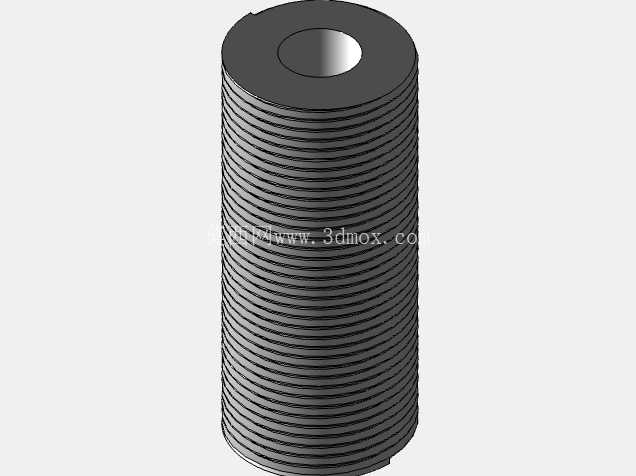

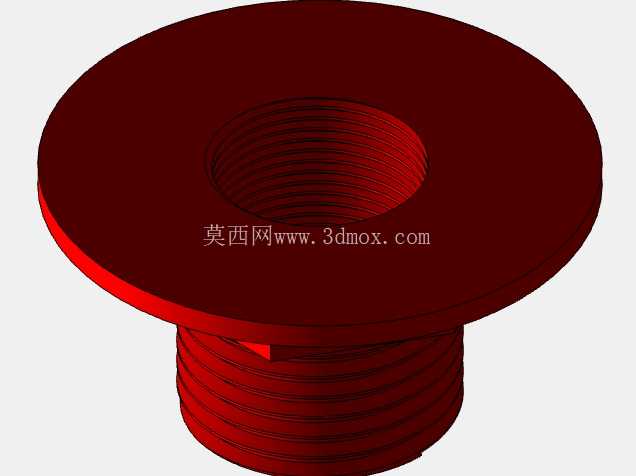

在气动系统与压缩空气制备场景中，进气端的预处理组件直接决定下游压缩空气品质与主机运行寿命，这套带金属防护网的柱状装置，正是面向小型活塞式、螺杆式压缩机进气端设计的过滤消音一体化构件，区别于常规纸质空滤的大体积布局，该结构采用同轴柱状堆叠设计，将过滤、消音、导流功能整合在单一圆柱腔体内，适配安装空间局促的移动式压缩机、车载气泵、小型工业气源站的进气端改造需求。从结构分层来看，装置最外侧采用菱形编织金属防护网，网丝采用镀锌低碳钢材质，网孔边长控制在1.2mm左右，既可以阻挡大体积的飞絮、焊渣、硬质颗粒直接冲击内部过滤层，又不会产生过大的进气阻力，防护网上下两端分别与顶部端盖、底部基座采用卷边压合工艺固定，避免长期振动工况下网体松脱产生异响。顶部端盖采用硬质工程塑料模压成型，端面做圆弧过渡处理，降低进气气流的端面紊流，端盖与内部中心导柱采用过盈配合，中心导柱上均匀排布多道环形凸台，每道凸台对应卡装一组环形消音棉片，消音棉片采用开孔聚氨酯发泡材质，厚度5mm，相邻棉片之间预留3mm的气流缓冲间隙，气流从外侧防护网进入后，会先经过棉片的孔隙阻尼消耗进气脉动噪音，再顺着棉片与导柱之间的环形通道向下汇聚。底部基座采用带外螺纹的红色工程塑料材质，螺纹规格匹配常规压缩机进气口的G1/2、G3/4通用接口，基座内部设置锥形导流腔，将经过消音过滤的气流平顺导入压缩机进气口，避免直角转向带来的局部阻力损失，基座与防护网的衔接位置设置多道环形密封槽，嵌装丁腈橡胶密封圈，防止未经过滤的空气从装配缝隙直接进入主机。在实际工况适配中，该结构的整体外径控制在65mm，总高度142mm，安装时仅需要在压缩机进气端预留直径70mm、轴向高度150mm的安装空间即可，不需要额外加装固定支架，直接通过底部螺纹旋接在进气口上，后期维护时只需要向上拔出顶部端盖，即可逐片更换内部的消音棉片，外侧金属网可以直接用压缩空气反吹清理，维护成本远低于一体式封闭空滤。设计过程中重点平衡了过滤精度与进气阻力的矛盾，没有采用过高精度的过滤材质，避免增大压缩机进气负压导致容积效率下降，针对压缩机进气的脉动特性，内部环形棉片的排布间距经过流道仿真验证，能够将1kHz-3kHz频段的进气噪音降低12dB以上，同时不会在高转速工况下产生谐振异响。不同于常规消音器仅做消音处理、空滤仅做过滤处理的分体式设计，该结构将两个功能整合后，减少了管路连接节点，降低了进气段的泄漏概率，在小型木工气泵、汽修移动式空压机、牙科诊所小型气源设备上都能直接替换原有塑料消音器，既解决了原有消音器过滤能力不足导致气缸早期磨损的问题，又改善了设备运行时的进气噪音表现。在结构强度校核上，外侧金属防护网能够承受10N的径向冲击力不会变形，底部螺纹的旋合扭矩控制在8N·m即可保证密封，不会出现塑料基座开裂的问题，中心导柱的环形凸台高度1.5mm，能够保证设备在持续振动工况下消音棉片不会移位脱落，导流腔的锥角设置为12度，是经过多次流场测试选定的最优角度，既能够保证气流平顺转向，又不会过多增加装置的整体高度。
