带开槽结构内螺纹连接法兰

　　在液压测试台架的管路搭建环节，这类带开槽结构的内螺纹法兰是很常用的连接件，很多现场做临时管路接驳、压力测试回路搭建的时候，不需要复杂的法兰对接焊或者多螺栓紧固，靠侧边的开槽就能快速卡入预装的固定螺柱，拧上螺母就能完成紧固，比常规的圆周均布螺栓孔法兰安装效率高不少，特别适合测试工位这种需要频繁拆装、调整管路走向的场景。从结构设计来看，这款法兰主体采用圆盘式基体，中心加工有标准内螺纹孔，用来直接旋接外螺纹管路端头，不需要额外加装过渡接头，减少了管路连接的泄漏点，这一点在水压、油压测试回路里很关键，每多一个接头就多一个潜在的渗漏风险，直接螺纹对接加端面密封的形式，能在16MPa以内的测试压力下保持可靠密封。

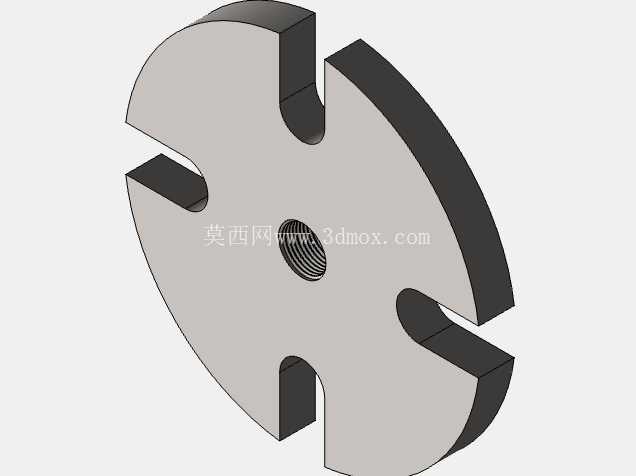

　　法兰盘上的四个开槽是对称分布的，开槽的开口方向朝向圆盘外缘，槽宽匹配常用的M10、M12固定螺柱，安装的时候不需要把螺柱上的螺母完全拧下来，只要把螺母松到足够法兰盘厚度穿过的间隙，把开槽对准螺柱卡进去，再拧紧螺母就能完成固定，相比传统螺栓孔需要对准孔位穿螺栓的操作，在狭小的测试台架空间里操作便利性提升很明显，尤其是台架上管路密集、视线不好的位置，盲操作也能快速完成对位安装。设计的时候首先要考虑的是中心内螺纹的同轴度，螺纹轴线必须和法兰盘端面垂直，不然管路拧上去之后会出现偏斜，导致端面密封垫压合不均匀，试压的时候容易出现渗漏，建模的时候螺纹收尾处要做退刀槽处理，避免管路拧到底之后出现螺纹干涉，保证端面能完全贴合密封垫。

　　法兰盘的厚度是根据额定测试压力计算的，在16MPa工作压力下，盘体厚度要满足受压时的变形量要求，不会因为压紧力或者管路内压导致盘体翘曲，四个开槽的位置要避开中心螺纹的受力区域，槽边到螺纹孔的壁厚要满足剪切强度要求，避免紧固螺母的时候槽边出现开裂。安装边界方面，这款法兰的外圆尺寸比同规格常规法兰小大概15%，因为不需要留圆周螺栓的安装操作空间，只要保证开槽卡入螺柱后，螺母的压紧面能完全覆盖槽边的压紧区域就行，安装的时候法兰盘背面和安装基座之间要预留至少3mm的密封垫放置空间，螺柱的伸出长度要保证拧上螺母后有3到5牙的啮合余量，不能太长也不能太短，太长会导致螺母拧到底还压不紧法兰，太短则啮合牙数不够，受压的时候容易滑牙。

　　现场使用的时候，这类法兰经常用在测试台的临时支路、待测工件的接驳口，因为拆装速度快，能大幅减少单次测试的准备时间，而且开槽结构允许法兰在一定范围内调整安装角度，不需要像螺栓孔法兰那样必须旋转到孔位对准的角度，对接管路的时候可以灵活调整角度，避免管路出现别劲的情况，减少管路接头处的附加应力。建模的时候要注意开槽处的圆角处理，槽的内侧根部要做R2的圆角过渡，避免热处理或者受力的时候出现应力集中，法兰盘的外缘做了小倒角，去除加工毛刺，安装的时候不会刮伤密封垫或者操作人员的手套，中心内螺纹的精度选6H级，和常用的管路外螺纹6g级配合，既能保证顺利旋合，又不会有太大的配合间隙导致密封失效。另外在做液压测试的时候，法兰盘的端面粗糙度要达到Ra1.6，保证和密封垫贴合的时候没有微观缝隙，不需要额外涂密封胶就能实现可靠密封，减少后续清理密封胶的工作量，这一点在频繁拆装的测试工位非常实用，每次拆装只要更换密封垫就行，不用反复清理残胶。
