开放式孔眼钳口对旋花兰螺丝结构设计

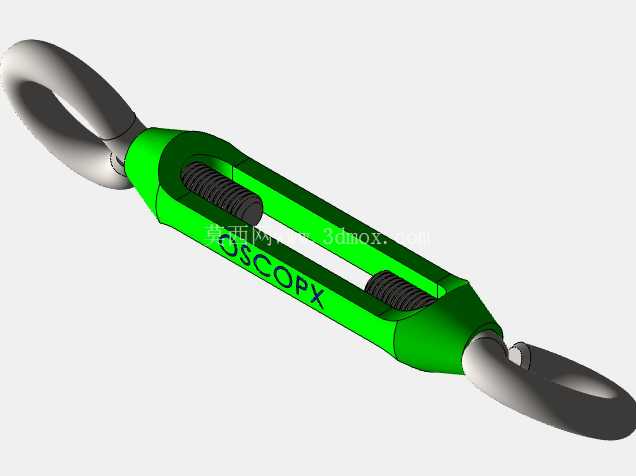

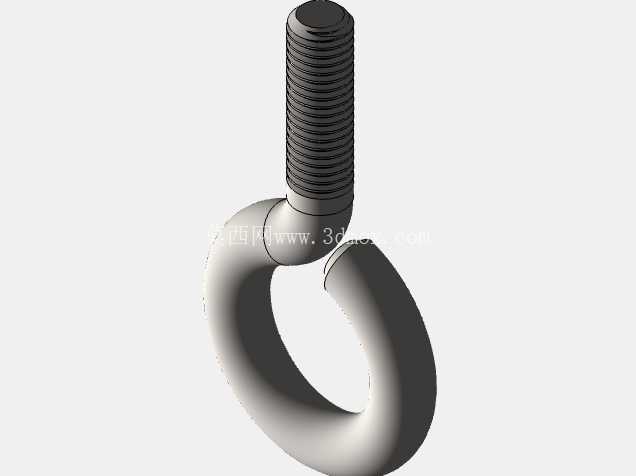

在建筑幕墙拉索布设、船舶舾装索具固定、工业管线架空张紧这类需要精准控制线束、杆张拉力的作业场景里，常规封闭筒身的花兰螺丝存在螺纹啮合状态无法目视检查、长期受载后内部锈蚀卡滞难排查的痛点，这款开放式结构的花兰螺丝正是针对这类工程痛点做的结构优化。从实际选型适配角度看，它一端采用孔眼吊环结构，可直接与现场的卸扣、吊环螺栓做铰接连接，铰接间隙预留了0.8mm的活动余量，能抵消安装面不平整带来的附加弯矩，避免连接部位受弯断裂；另一端采用钳口U形夹结构，可直接卡接杆端端头、钢索套环，无需额外配置连接接头，减少现场装配的零件数量，降低高空、狭窄舱室作业的零件掉落风险。

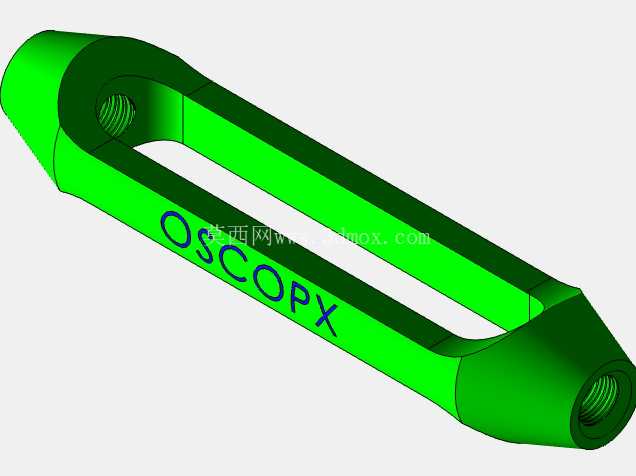

设计阶段最先敲定的是开放式外壳的结构形式，摒弃传统封闭圆管的本体结构，采用两侧带通长观察槽的长条形本体，安装调试时可直接目视观察两端螺杆的螺纹啮合长度，确保每侧旋合长度不小于螺杆公称直径的1.5倍，从结构上避免螺纹啮合不足导致的脱扣风险，同时通槽结构能大幅降低本体自重，同额定载荷下比封闭结构重量降低22%，且不会削弱本体的抗弯、抗扭刚度——本体截面采用变厚度设计，螺纹安装段壁厚比中间观察段厚3mm，应力集中区域做了R2的圆角过渡，经有限元校核，1.5倍额定载荷下本体最大应力出现在螺纹根部，数值远低于材料屈服强度，满足长期受载的强度要求。

螺纹副的设计采用了左右对旋的梯形螺纹，一端为右旋螺纹、一端为左旋螺纹，转动本体时两端螺杆可同步相向或反向移动，实现张紧长度的快速调节，梯形螺纹的牙型角为30度，比普通三角螺纹的牙根强度更高，耐磨损性能更好，适合长期承受张紧载荷的工况；螺纹中径配合间隙控制在0.1-0.2mm之间，既保证转动调节的顺畅性，又避免间隙过大导致的张紧后晃动，同时对旋的螺纹设计能让张紧调节时两端的移动量完全对称，保证张紧后构件的居中位置，不会出现一端调节过量、一端啮合不足的问题，大幅提升现场安装的调试效率，重复定位精度可控制在0.5mm以内，满足高精度张紧场景的安装要求。

从安装边界尺寸来看，本体闭合状态下的总长度为两端吊环、钳口的最小中心距，完全张开时的调节行程为两端螺纹有效长度之和，现场选型时可根据所需的张紧调节范围选择对应规格，安装时两端连接点的中心距需落在闭合长度与最大张开长度之间，预留至少10mm的调节余量用于后期张紧度微调；本体的最大外径尺寸需考虑现场安装空间的避让要求，两侧通槽的宽度为12mm，可适配常用的开口扳手插入本体进行转动调节，无需定制专用工装。

细节结构处理上，所有外露棱边都做了0.5mm的倒角处理，既避免安装时划伤作业人员，也能消除加工应力集中，提升零件的疲劳寿命；本体表面预留了品牌标识的平面区域，可做激光打标或腐蚀标识，不会因为后期做热镀锌、达克罗等耐腐蚀涂层处理而覆盖标识内容；整体流线型的外形设计没有积留积水的死角，适合户外、海洋性气候等腐蚀环境使用，表面做抛光或涂层处理时能保证涂层均匀附着，提升防腐寿命。两端的连接端头都做了模锻处理，金属纤维流线连续，比切削加工的端头抗冲击性能提升40%以上，能承受作业过程中的瞬时冲击载荷，避免突然断裂引发安全事故。
