休闲膨化食品连续化生产加工流水线

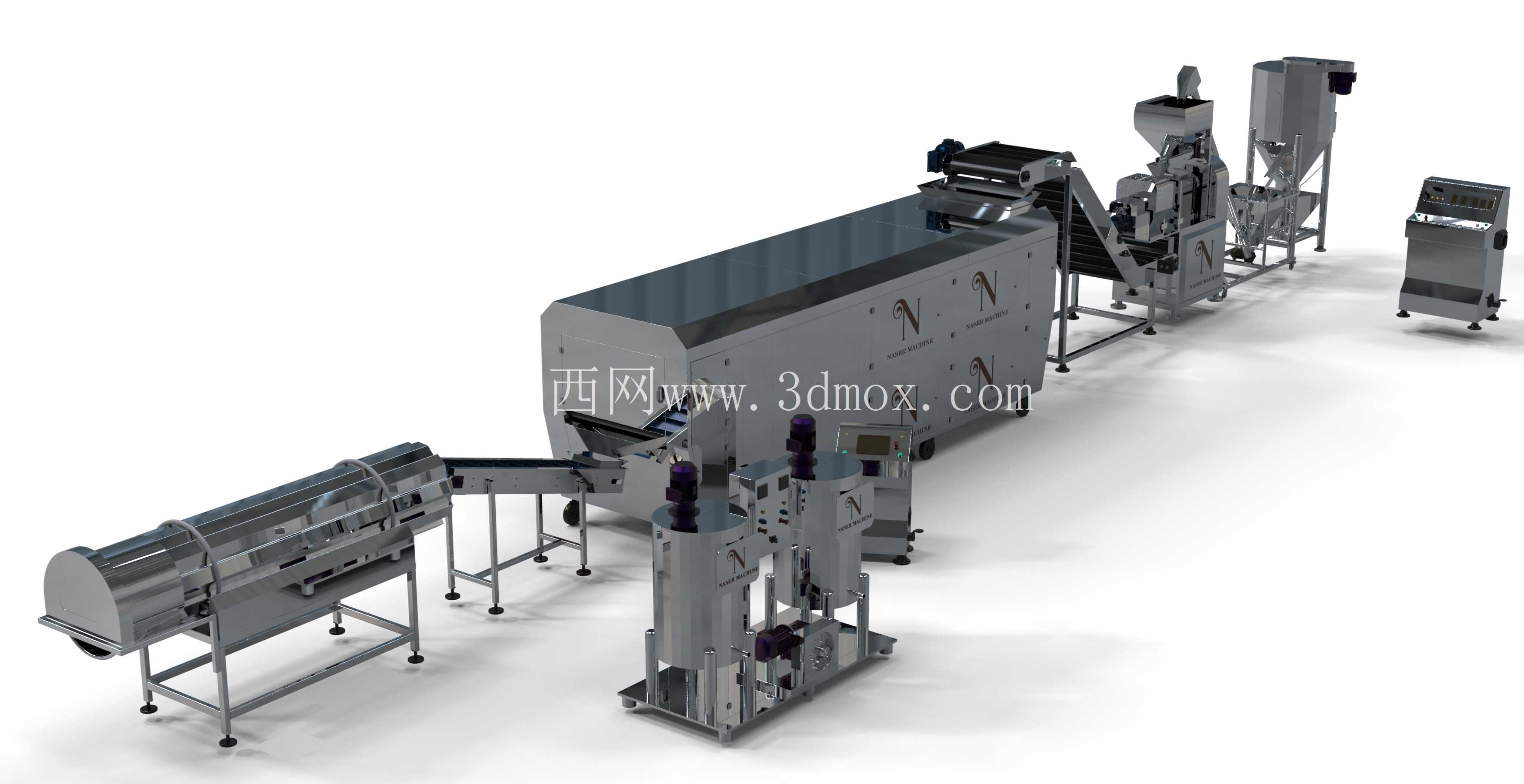

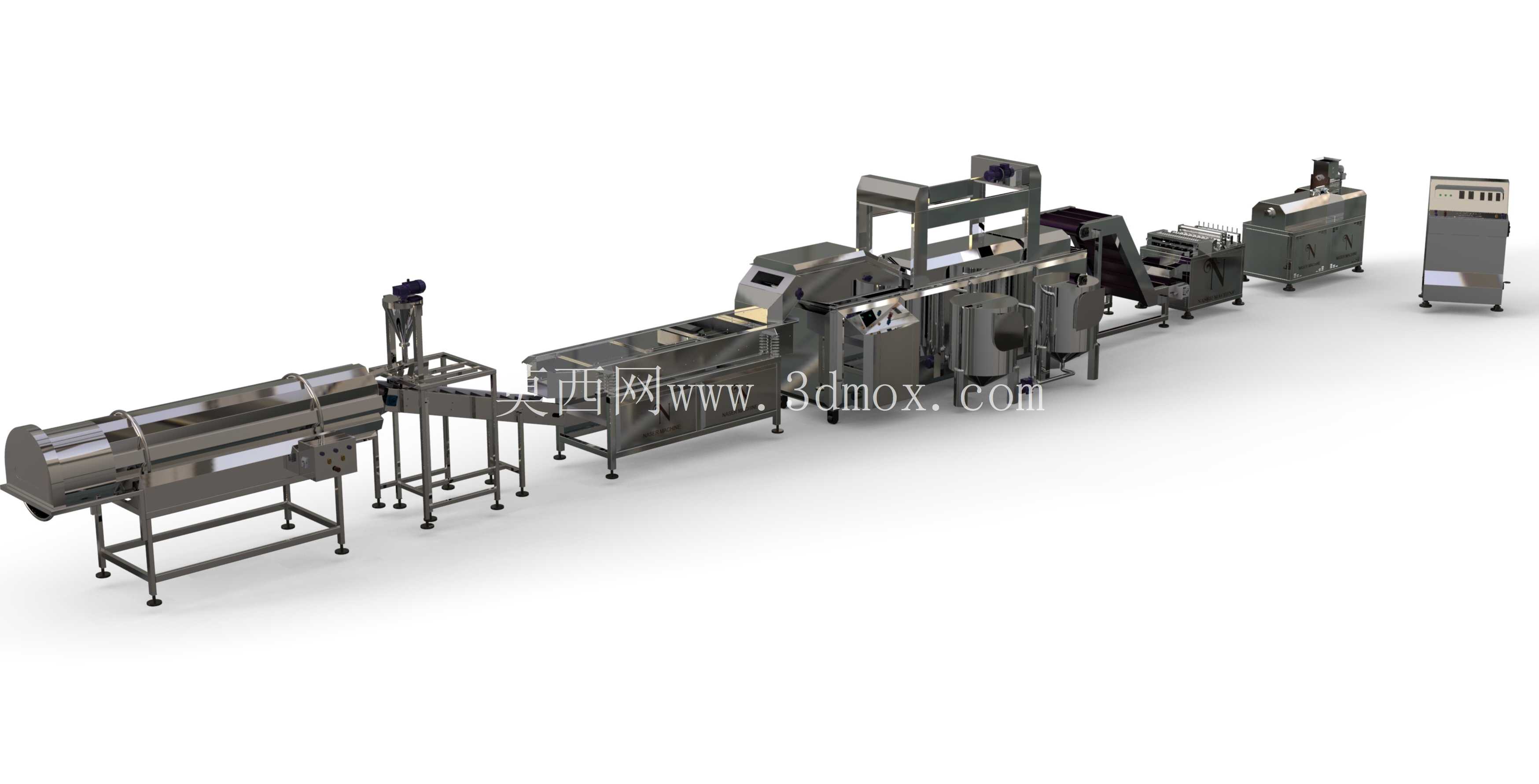

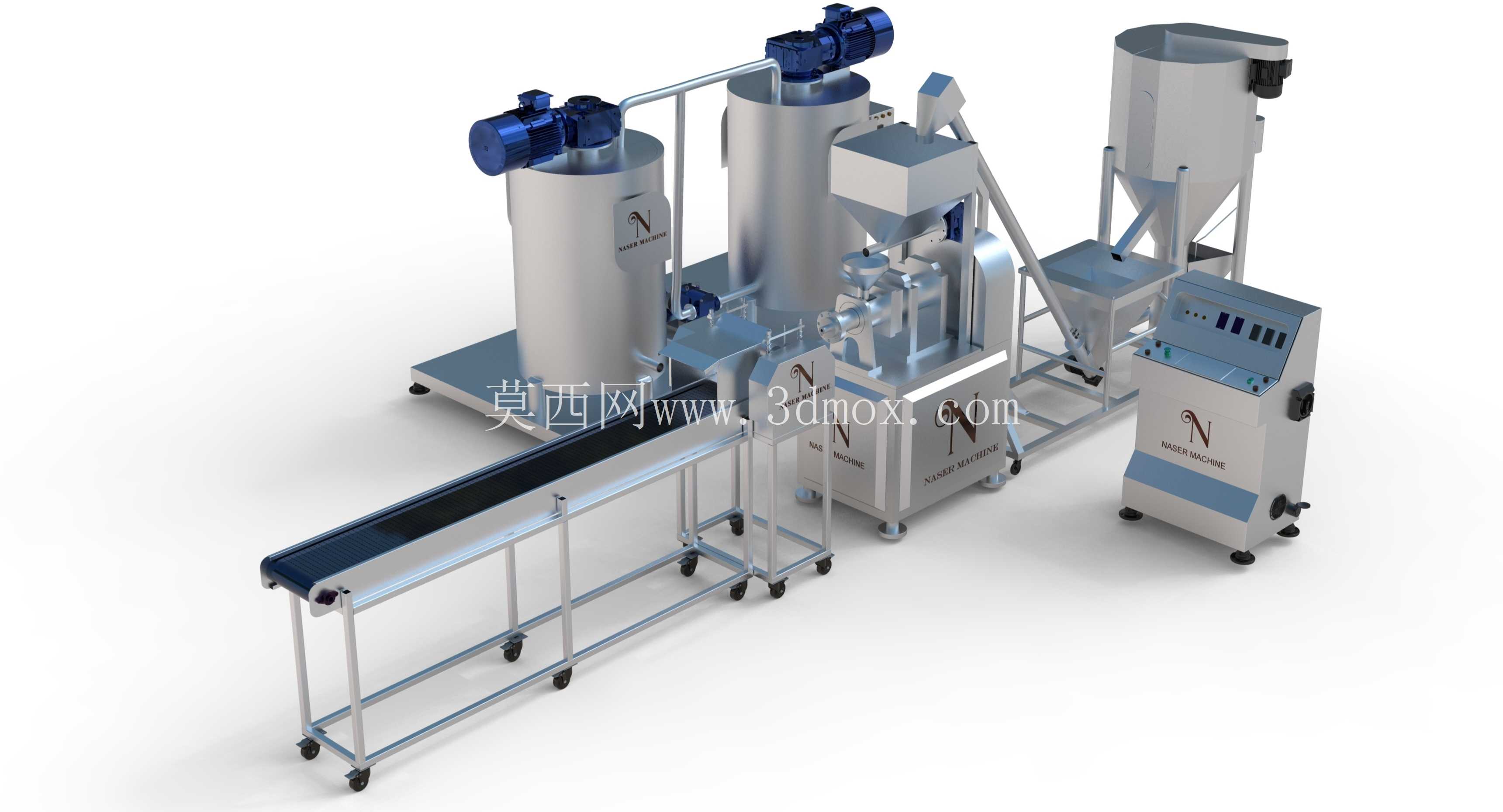

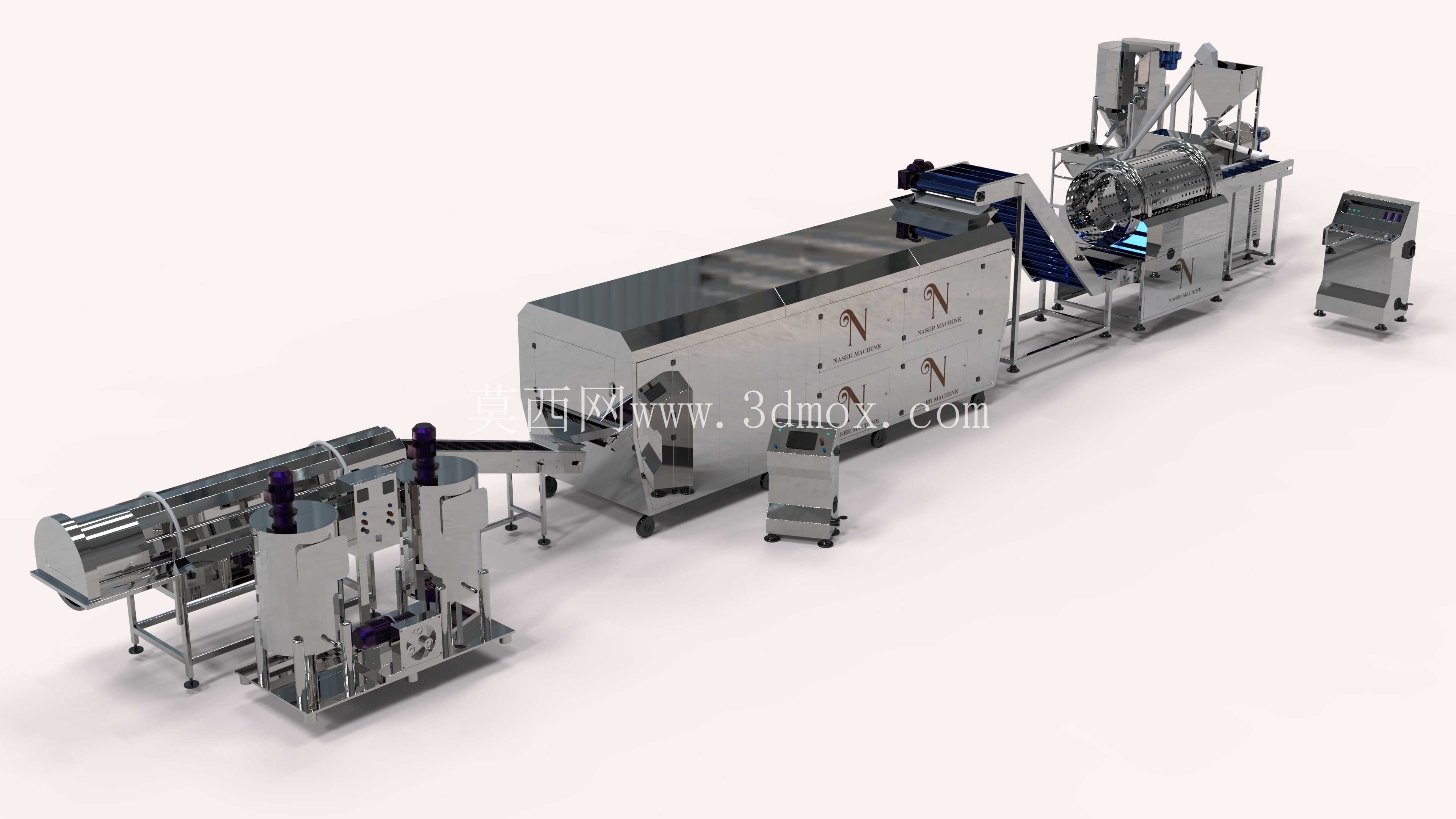

这套三维建模完成的连续化生产设备，主要面向休闲膨化食品的规模化加工场景，覆盖薯片、奇多、天然薯片、玉米条、巧克力夹心玉米条等多类产品的全流程加工工序，从原料进入到成品输出的各工位衔接均做了结构化的布局设计，可直接对接食品加工车间的量产需求。整套设备采用分段模块化的设计思路，各功能单元独立成段又通过输送结构无缝衔接，前段设置原料上料工位，搭配带护栏的水平输送段，将预处理后的原料平稳送入后续加工单元，输送段的支脚均设计了可调高度的支撑结构，可适配车间地面的不平整情况，安装时可根据现场布局调整单段输送线的水平度，避免物料输送过程中出现卡顿、滑落的问题。中段核心加工区域集成了多道工序的处理单元，包含油炸/烘烤腔体、调味附着结构、冷却输送段，各单元之间的衔接处做了防漏料的导槽设计，避免加工过程中物料、调味料散落到设备外部，设备的主体框架采用不锈钢方管焊接成型，所有与物料接触的面均做了圆弧过渡处理，无清洁死角，符合食品加工设备的卫生设计要求，设备侧面预留了维护检修的开口，日常清理、易损件更换时无需拆解整段设备，可直接通过侧方开口完成操作。后段设置成品整理与输出工位，搭配独立的控制柜体，所有电气控制元件均集成在柜体内部，柜体与加工主体段预留了安全布线距离，避免加工过程中的水汽、油污侵入电气元件造成故障。从安装边界来看，整套流水线呈直线型排布，总长度可根据车间产能需求做模块化增减，单段设备的宽度控制在1.2米以内，设备主体的操作面预留了0.8米以上的人员操作通道，非操作面预留0.5米的维护空间，可适配大多数标准食品加工车间的层高与柱距布局，无需对车间原有结构做大规模改造即可完成安装。设计过程中针对不同品类产品的加工参数差异，在各核心加工工位预留了参数调节的结构空间，比如油炸段的输送网带速度、烘烤腔体的温度区间、调味滚筒的转速都可通过控制端做独立调整，无需更换硬件结构即可适配不同品类产品的加工需求，输送段的侧边挡板设计为快拆结构，切换生产品类时可快速拆卸清理，避免不同产品的调味料交叉混杂。整套设备的结构排布充分考虑了量产过程中的连续性需求，各工位的加工节拍做了匹配设计，不会出现某一工位物料堆积、后续工位空转的情况，上料段的输送速度与中段加工单元的处理速度做了联动匹配，当某一工位出现异常停机时，前段输送会自动降速或暂停，避免物料持续送入造成堵塞。设备的支脚底部均设计了防滑减震的橡胶垫，设备运行过程中可降低震动传递到车间地面，减少车间内的噪音污染，同时避免设备长时间运行出现位置偏移。针对巧克力夹心类产品的加工需求，中段还预留了夹心注入工位的安装接口，可根据生产需求加装对应的注芯单元，不需要重新设计整体框架结构，提升了整套流水线的产品适配范围。
