带防护罩网带输送式紫外线消毒装置

　　在制药洁净生产、食品加工、医疗耗材处理这类对微生物指标有严格管控的场景里，开放式消毒往往存在辐照盲区、紫外线外泄伤害操作人员、待消毒物件暴露受二次污染的问题，这款带封闭上盖的网带输送式紫外线消毒装置，就是针对这类连续化生产的在线消毒需求开发的结构方案。从实际落地的工况来看，它不需要人工逐件摆放消毒，待处理物件可以直接从上游工序衔接至进料端，随网带匀速通过封闭的消毒腔体，全程在遮光罩内部完成辐照消毒，既避免了UV-C射线直接外泄灼伤操作人员皮肤、眼底，也能减少外界浮尘落在已消毒物件表面造成二次污染，适配流水线连续作业的节拍，不用单独设置离线消毒工位，能有效压缩生产环节的周转等待时间。

　　设计之初首先要平衡的是辐照覆盖范围和输送通行的边界，整个装置的有效长度控制在230毫米，也就是9英寸，管腔直径适配16英寸/π6规格的紫外线灯管安装位，这个尺寸是经过反复校核的：既保证待消毒物件在腔体内的停留时间满足254nm波长UV-C辐照的杀菌剂量要求，又不会因为腔体过长占用过多生产线的安装空间，对于紧凑型的车间布局、小型生产线的改造加装都很友好。供电部分直接适配230VAC工业常用供电规格，自带两针电源线接口，不需要额外配置升压、稳压的配套供电模块，现场安装的时候只需要固定设备支脚、接好供电线路、对接上下游输送线的高度差就能投入使用，减少了现场改造的施工量。

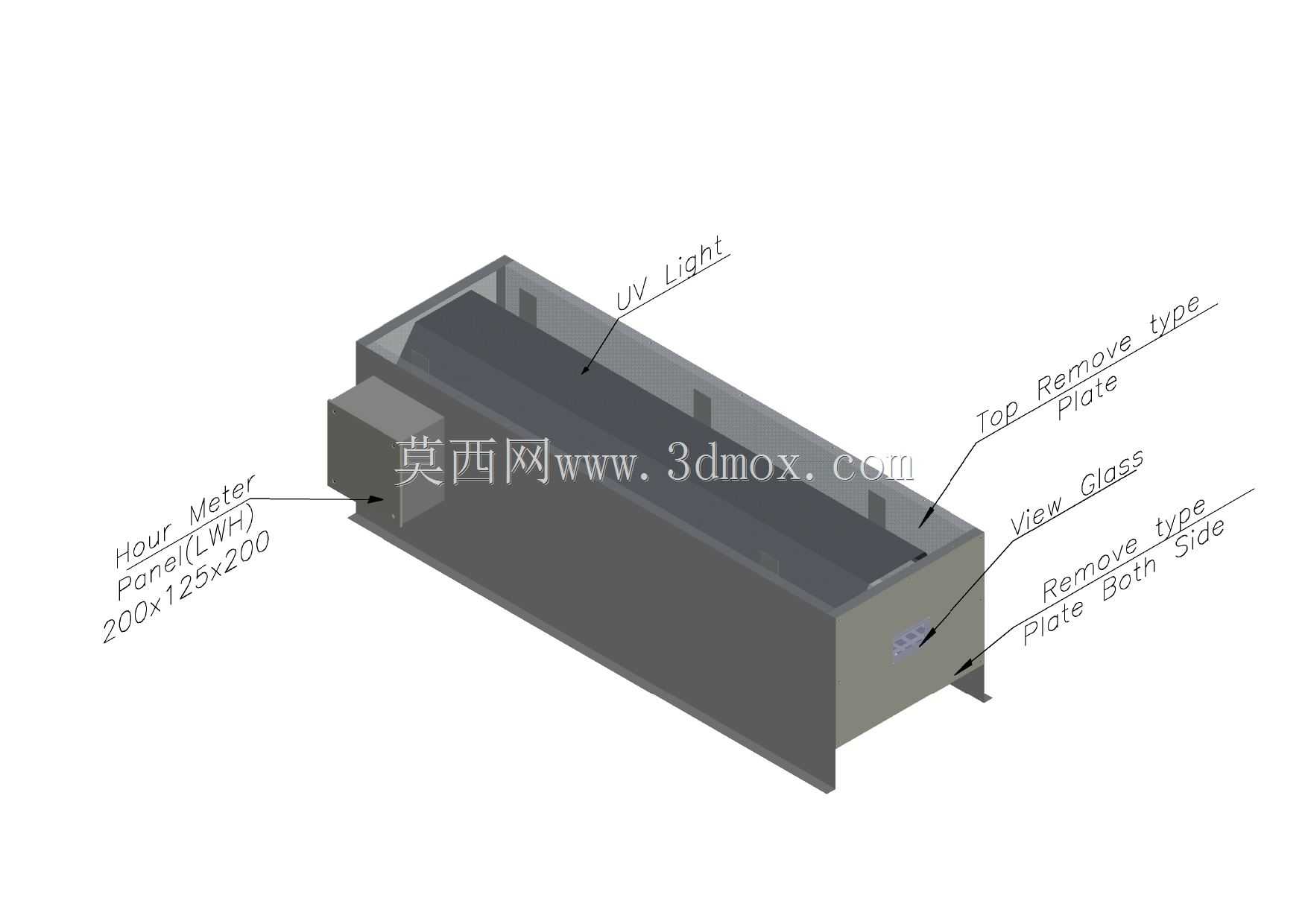

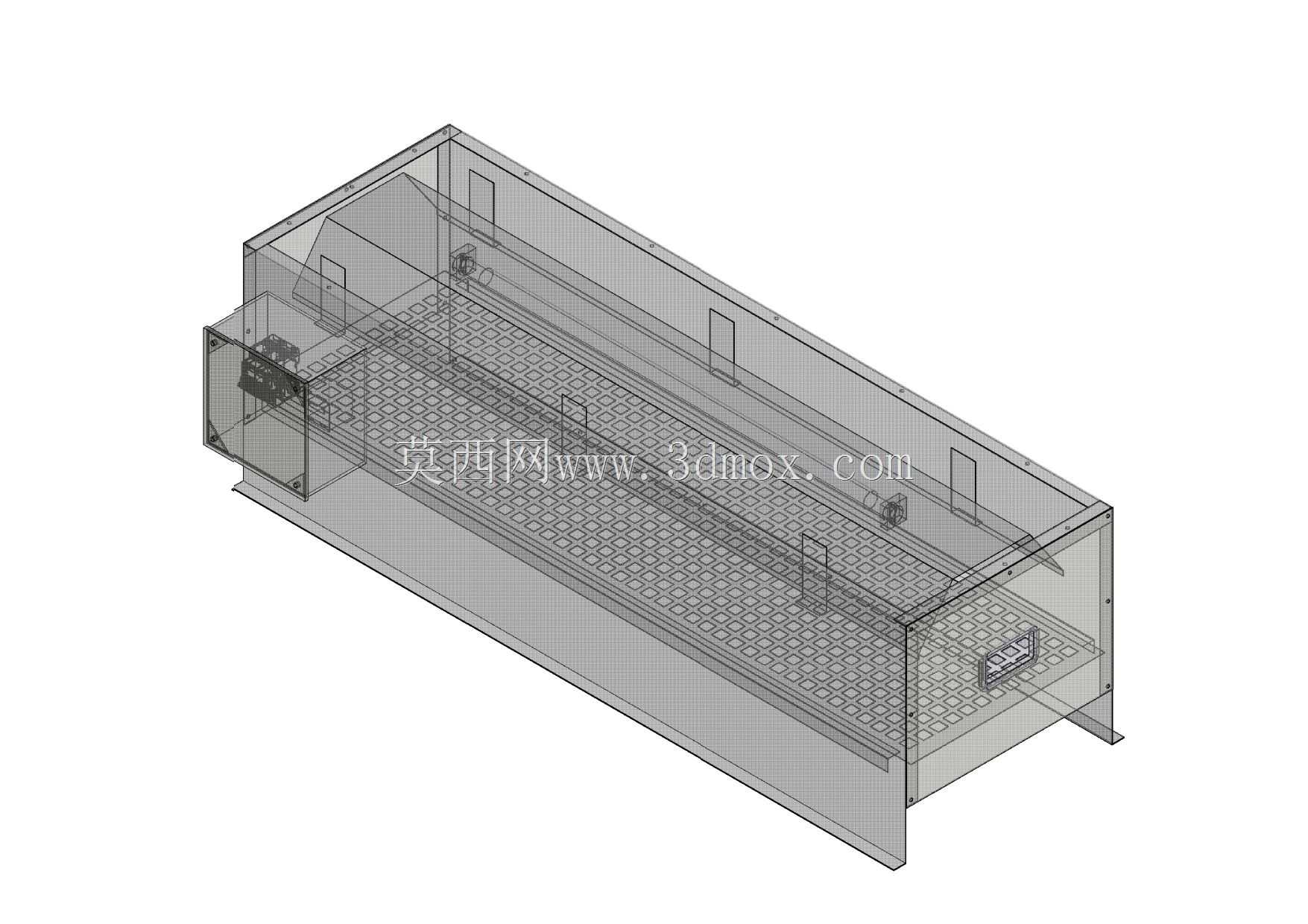

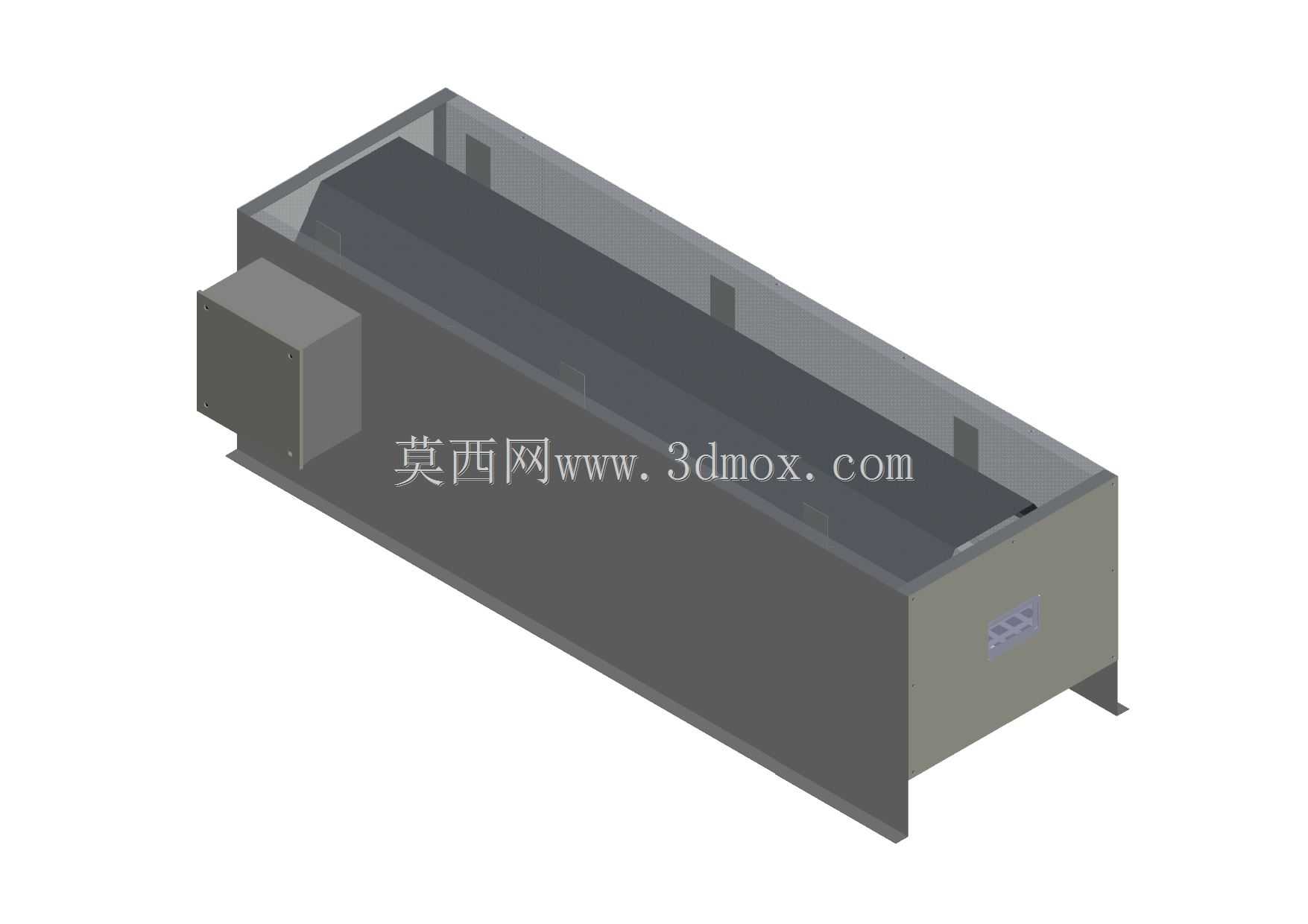

　　结构上采用全封闭的罩壳设计，罩壳上预留了观察和维护的开口，日常运行的时候可以通过开口观察内部网带运行、灯管工作状态，需要更换灯管、清理网带缝隙残留杂物的时候，不需要完全拆解整个罩体，就能完成维护操作。网带采用镂空网格结构，一方面可以减少对紫外线的遮挡，让待消毒物件的底部、侧面也能接收到足够的辐照剂量，避免出现消毒死角，另一方面镂空结构不会积存消毒过程中掉落的碎屑，日常清洁只需要用压缩空气吹扫或者擦拭就能完成，不会因为杂物堆积滋生细菌，反而造成二次污染。支脚部分采用外延式的支撑结构，安装的时候可以根据现场输送线的高度调整固定位置，不需要额外制作复杂的安装支架，和现有皮带线、网带线的衔接都很顺畅。

　　从功能适配性来看，254nm波长的UV-C辐照可以有效破坏病毒、细菌、霉菌、沙门氏菌等常见致病微生物的DNA结构，达到消杀效果，除了制药生产线的物料表面消毒、食品加工环节的包装材料消毒之外，还可以对接在空气处理机组的风道段、净水处理的末端输送段、医院耗材传递通道、牙科诊所的器械输送线、实验室样品传递路径里使用，不需要对现有管线、生产线做大规模改动，就能实现连续化的在线消毒。设计的时候特意考虑了不同场景的安装边界，设备整体的外轮廓没有突出的尖锐结构，罩壳边缘做了折边钝化处理，避免安装和日常维护的时候划伤操作人员，灯管的安装位设置了防震的固定结构，即使在输送设备运行有轻微振动的工况下，也不会出现灯管松动、移位的问题，保证辐照距离始终处于有效杀菌的区间内。

　　很多现场应用里，用户之前采用的是悬挂式紫外线灯对着输送线照射的方案，不仅辐照距离不稳定，上半部分能被照射到、下半部分贴近输送皮带的位置剂量不足，而且紫外线外泄会导致旁边操作的工人出现皮肤脱皮、电光性眼炎的问题，这款封闭结构的设计刚好解决了这两个核心痛点：整个消毒过程在封闭腔体内完成，射线不会外泄，网带的镂空结构让物件各个面都能接收到均匀的辐照，11W的功率配置也刚好匹配短腔体的消毒需求，不会因为功率过大造成不必要的能耗浪费，也不会因为功率不足导致消毒剂量不达标。在做三维结构建模的时候，特意把网带的辊轮安装位、罩壳的拼接卡扣、灯管的固定卡座都做了标准化的接口设计，后续如果用户需要加长消毒段、增加灯管数量、调整网带宽度，都可以在现有基础结构上做模块化拓展，不需要重新设计整套结构，能大幅缩短后续定制化改型的设计周期，也能减少备件的种类，方便后期运维更换配件。
