工业用6kW壳管式电加热换热装置

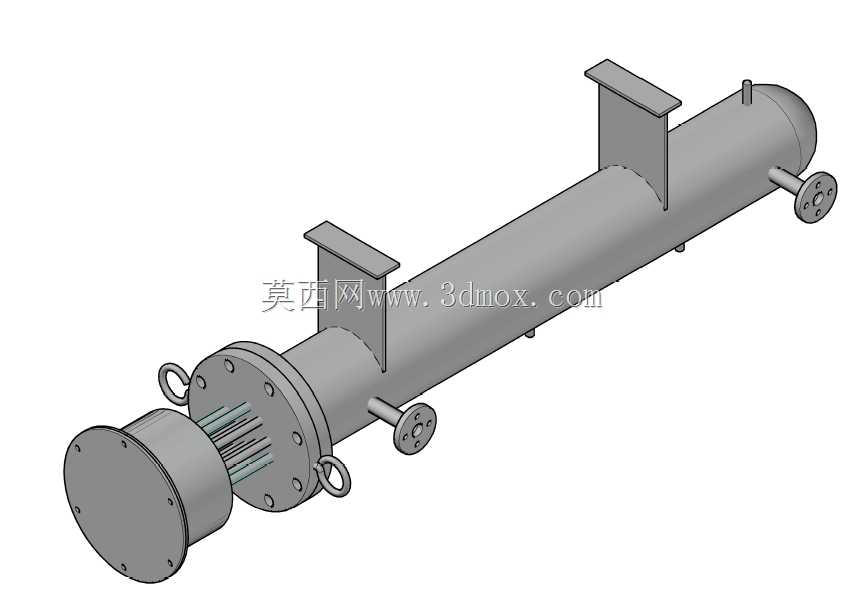

　　在化工流体输送、中小型工艺温控回路、商用热水预处理、小型导热油循环系统这类需要稳定流体升温的场景中，壳管式电加热器是非常常用的在线式加热部件，不同于外置夹套加热的滞后性，这类直接插入流道的加热结构能在流体流经设备腔体的短时间内完成额定温升，热交换路径短，热量损失远低于外伴热结构。这套6kW规格的壳管式加热装置，整体采用卧式筒体布局，主体承压外壳为标准圆筒形结构，两端采用法兰式端盖密封，其中一端为电加热元件的固定接线端，内置多根平行排布的金属加热管，加热管直接伸入筒体内部的流道空间，与流经壳程的流体直接接触换热，相比绕片式外加热结构，换热效率能提升40%以上，同时避免了外加热带来的筒体壁面局部过热问题。

　　从安装边界来看，筒体上方设置了两个对称的立式安装支座，支座上预留了螺栓固定孔，可直接架设在型钢支架或者设备平台的预留安装位上，安装时不需要额外做抱箍固定，支座的高度预留了底部接管的操作空间，筒体两侧的进出流体接口均采用标准法兰连接，接口位置分别靠近筒体两端，保证流体在筒体内的流经长度足够覆盖全部加热管的有效发热段，避免出现流体短路、部分加热管干烧的问题。设计过程中首先要考虑的是加热管的排布密度，6kW的总功率拆分到多根加热管上，单根加热管的表面热负荷控制在流体允许的范围内，针对水介质和普通导热油介质分别做了热负荷校核，避免加热管表面温度过高导致介质结焦、结垢，加热管与端部法兰的连接采用密封焊接结构，保证承压状态下不会出现流体渗漏到接线腔的问题，端部接线端设置了独立的密封端盖，可适配户外或者有少量溅水的安装场景。

　　筒体端部的吊环结构是为了设备检修和吊装移位设置的，单台设备的重量控制在单人可借助简易吊具移位的范围内，不需要动用大型吊装设备，日常维护时只需要拆卸端部法兰的连接螺栓，就能将整组加热管从筒体内抽出，清理加热管表面的结垢或者更换损坏的加热元件，不需要将整个筒体从管路上拆解下来，大幅降低了后期维护的工作量。流体在筒体内的流道设计上，没有设置额外的折流板，因为6kW的功率属于中小加热规格，筒体通径匹配常规的小流量管路，流体在筒体内的流速控制在0.5-1.2m/s的区间内，既可以保证足够的换热系数，也不会因为流速过高导致筒体内部压损过大，影响前端泵组的输出效率。进出接口的法兰规格匹配常规的工业管路标准，选型时不需要额外做变径转接，可直接对接同通径的工艺管路，安装支座的孔位间距参考了常用的小型卧式设备安装支架的通用尺寸，能适配多数现有安装位的预留孔距，减少现场安装的二次加工工作量。接线端的腔体预留了足够的接线空间，可方便接入电源线缆与温度传感器的控制线，设备本身可配套外置的温度传感器与温控系统，实现流体出口温度的闭环控制，当出口温度达到设定值时自动调整加热功率或者切断加热回路，避免出现超温问题。

　　在实际选型应用中，这类6kW规格的加热器通常适配每小时几立方米的流体升温需求，比如将常温的水加热到60-80℃的工艺供水，或者给循环导热油做初始升温，保证后端用热设备的入口温度稳定，相比蒸汽加热方式，电加热的壳管式加热器不需要配套蒸汽管路与冷凝水回收系统，设备整体占用空间更小，温度控制精度更高，适合没有集中蒸汽源的小型生产场景使用。建模过程中对所有配合面的尺寸都做了公差匹配，法兰连接面的密封槽尺寸、加热管的伸出长度、支座的安装平面度都做了细节还原，可直接用于设备布局的干涉检查、安装模拟，也可作为同类型加热器设计的参考原型，结构上没有做多余的简化，所有外部安装接口、吊装结构、密封结构都按照实际加工的尺寸1:1还原，能直接导出工程图用于生产参考。
