汽车冲压产线用L型焊接变位定位工装

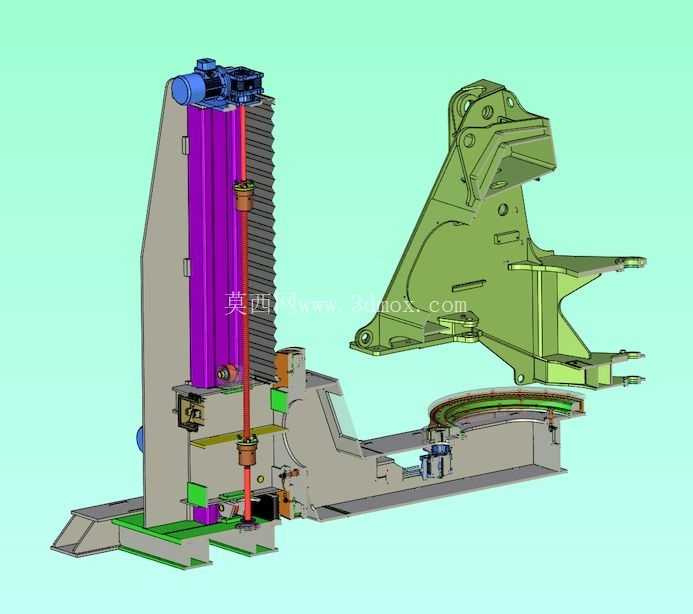

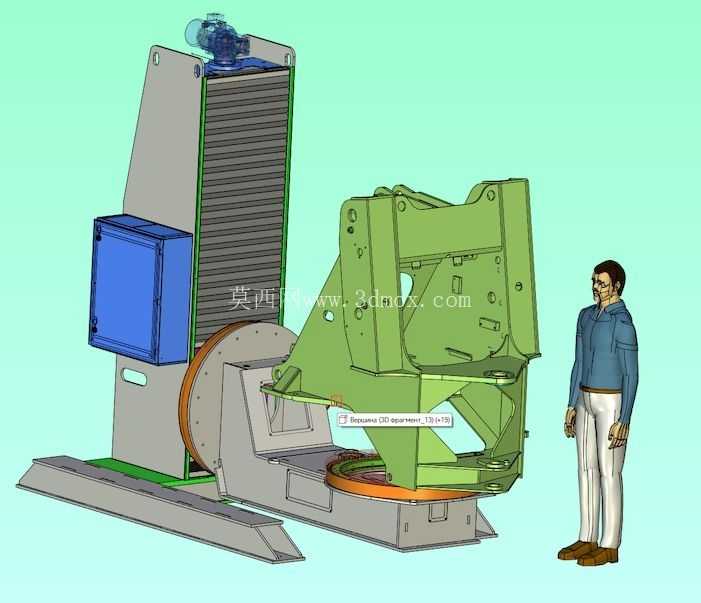

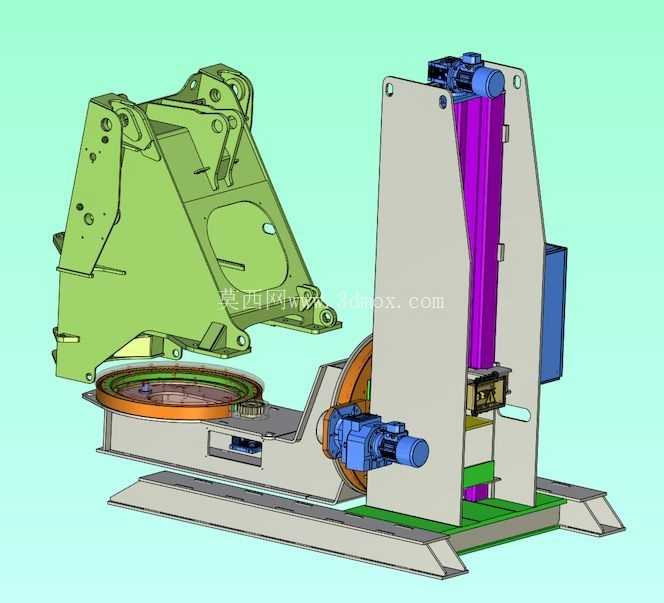

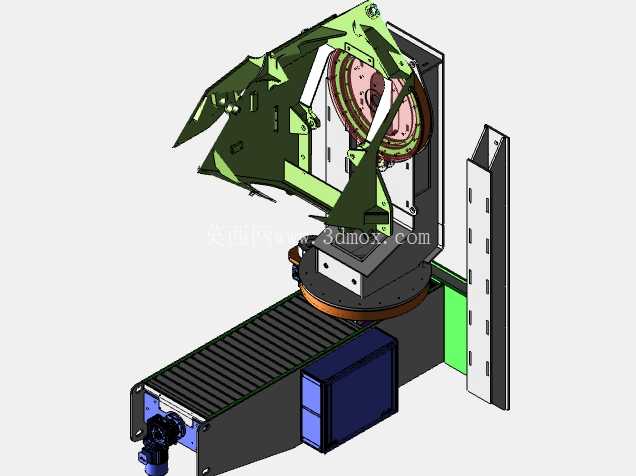

在汽车白车身冲压件焊接、重型结构件组焊的车间工位上，这类L型定位变位装置是衔接上下料与焊接作业的核心工装，不少车间在规划厚板冲压件焊接工位时，都会优先选用这类L型结构的定位变位设备，替代传统的固定式焊接台架，解决大尺寸异形工件翻面难、焊接位可达性差的老问题。从结构布局来看，这套装置采用L型的悬臂支撑架构，垂直侧的立柱集成了主驱动回转机构，水平侧的安装法兰面用于固定待加工的冲压工件夹具，整套设备的安装底座采用加宽的落地式焊接钢结构，底座延伸出的支撑脚直接通过膨胀螺栓固定在车间硬化地面上，不需要额外做复杂的预埋基础，适配多数现有冲压焊接车间的工位布局。垂直立柱的后侧预留了电气控制箱的安装位，箱体采用侧挂式设计，既不会干涉前端工件的回转空间，也方便现场操作人员调整回转参数、切换工位角度，顶部的驱动单元采用伺服回转驱动，可实现0-360度范围内的任意角度锁紧定位，重复定位精度能满足汽车冲压件的焊接公差要求。从实际使用场景来说，当待焊接的汽车冲压结构件通过夹具固定在水平法兰面上后，驱动机构可带动工件绕水平回转轴翻转，将原本需要焊工仰焊、侧焊的焊缝调整到平焊位置，大幅降低焊接作业的操作难度，同时减少因焊接姿态不佳导致的焊缝缺陷，对于厚度在3-12mm的汽车冲压结构件，比如车架加强件、座椅安装支架、底盘支撑件这类异形冲压件，这套L型定位装置都能适配，配合车间的焊接机器人或者人工焊接工位都可使用。设计这套结构的时候，首先要核算的是悬臂端的额定负载，从结构比例来看，这套1t规格的L型定位器，悬臂端的额定承载为1吨，在设计回转支撑的时候选用了交叉滚子回转支承，既能承受径向、轴向的复合载荷，也能承受工件翻转时产生的倾覆力矩，避免悬臂端负载过大导致的回转卡顿或者结构变形。垂直立柱的主体采用钢板焊接的箱型结构，内部焊接加强筋板，保证立柱在满负载回转时的刚性，减少焊接过程中的结构震动，避免焊缝出现震纹或者虚焊问题。安装边界方面，整套设备的水平方向占地长度约为3.2米，宽度约1.8米，垂直方向的总高度约2.8米，在规划工位的时候，需要在设备的左右两侧预留至少1.2米的操作维护空间，前端预留工件上下料的吊装空间，后侧预留电气箱的开门维护空间，避免和车间内的其他输送线、焊接设备产生干涉。和传统的头尾架式变位机相比，这种L型单悬臂的定位结构，工件的一侧没有尾架遮挡，方便吊装上下料，也方便焊接机器人从多个角度靠近工件焊缝，没有作业盲区，尤其适合单侧开口的异形汽车冲压件的焊接作业。在夹具适配性上，水平法兰面加工有标准的T型槽和定位销孔，可根据不同的冲压件结构快速更换对应的专用夹具，不需要重新加工设备的安装面，缩短产线换型的调整时间。日常使用中，设备的回转驱动齿轮副需要定期加注润滑脂，电气箱的散热口要定期清理焊尘，避免金属粉尘进入电气回路导致故障，回转支承的连接螺栓需要在首次负载运行100小时后重新校核扭矩，防止长期交变载荷下螺栓松动。不少汽车零部件加工厂在导入焊接自动化产线时，都会把这类L型定位变位装置作为焊接工位的标准配置，搭配焊接机器人组成柔性焊接单元，可兼容多种不同规格的冲压件焊接作业，相比定制化的专用焊接工装，这类通用型L型定位装置的适配范围更广，设备投入的复用率更高，能减少不同工件对应的工装投入成本。在结构细节设计上，悬臂和回转法兰的连接位置做了加厚的过渡筋板，避免应力集中导致的焊缝开裂，底座的支撑脚位置设计了可调式的垫铁，可在安装时调整设备的水平度，抵消地面不平整带来的设备倾斜问题，保证回转机构的运行同轴度，延长驱动部件的使用寿命。
