带气动执行器的三层钣金模具存放架

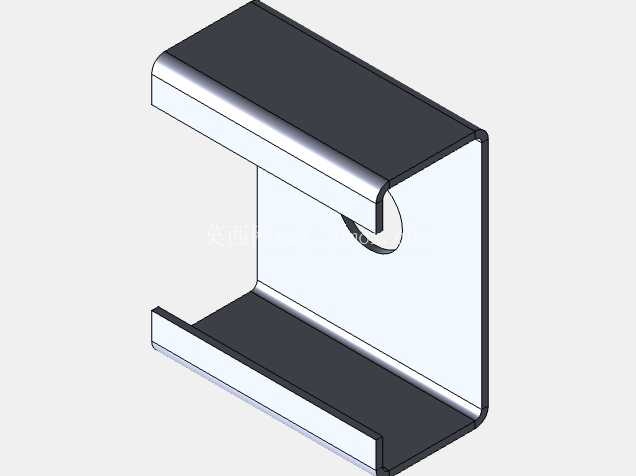

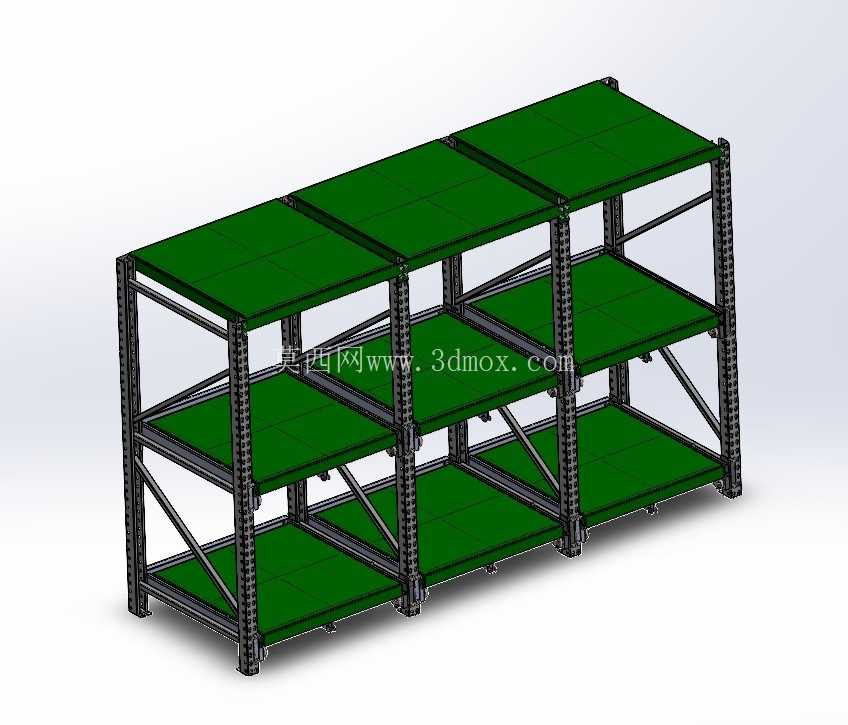

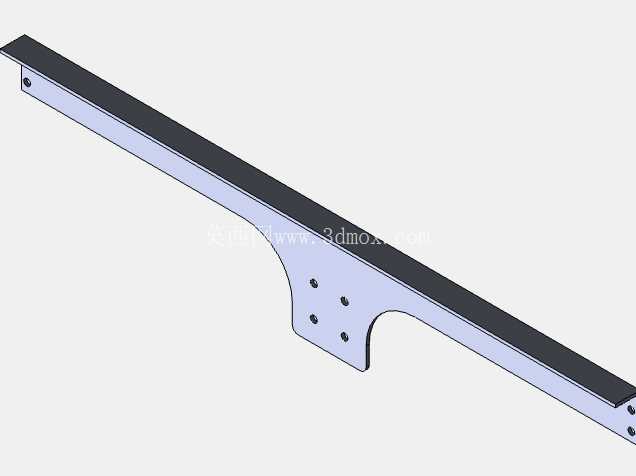

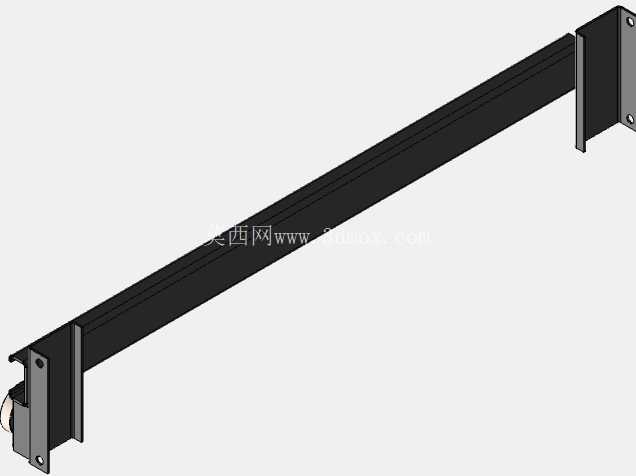

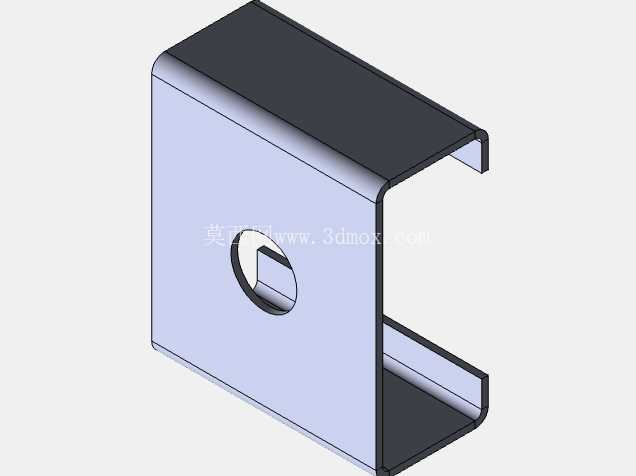

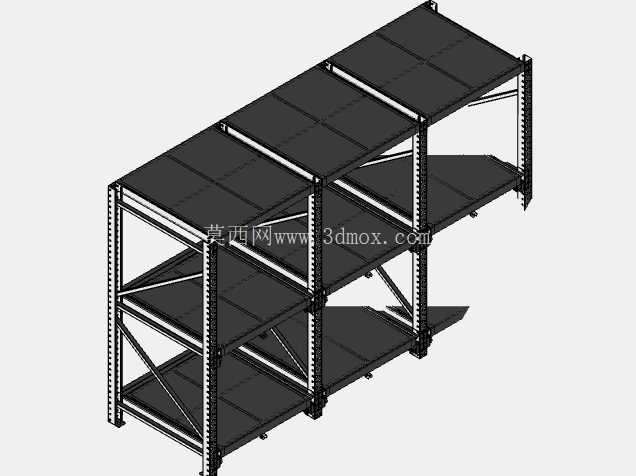

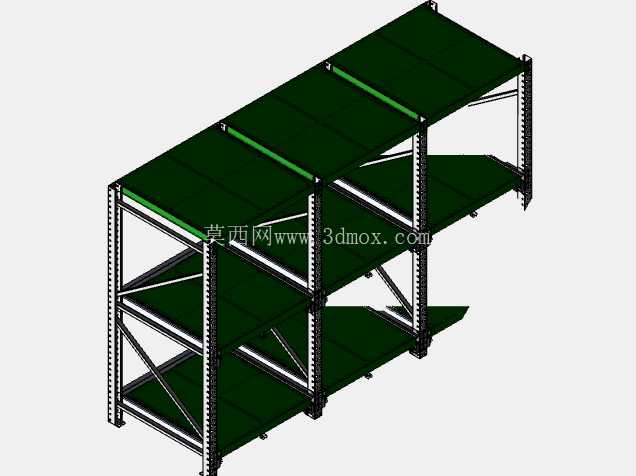

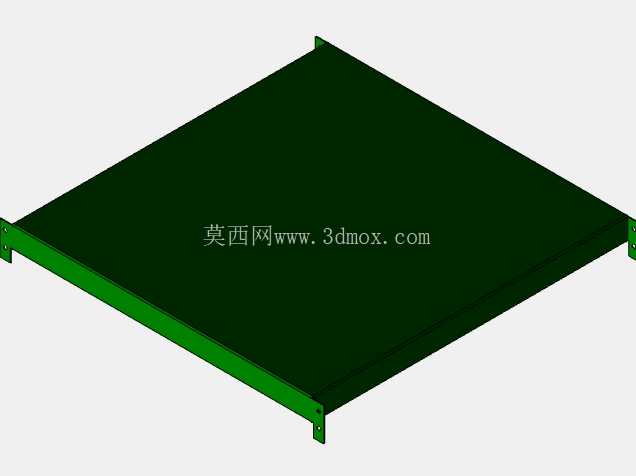

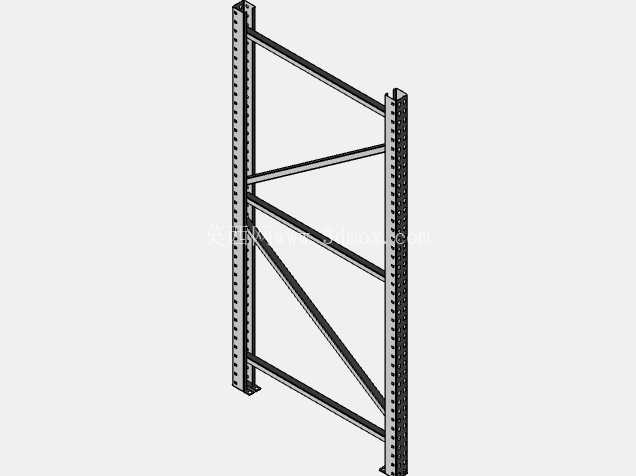

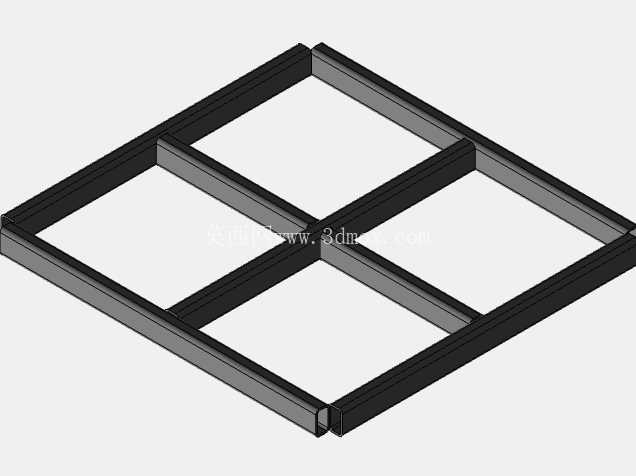

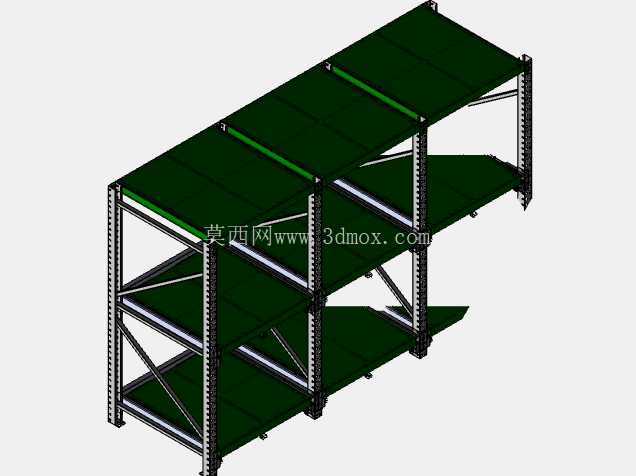

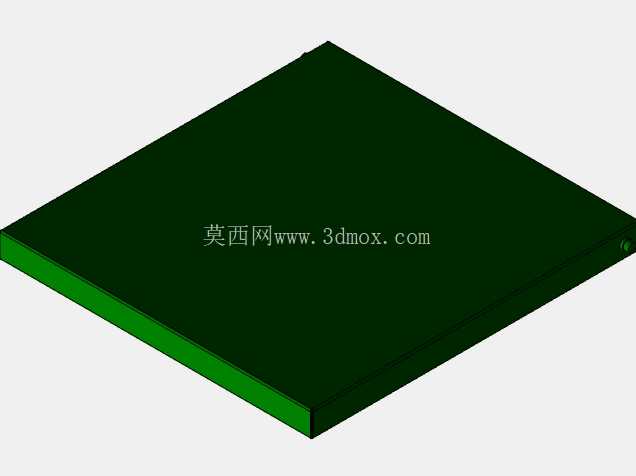

这套带气动执行器的钣金模具存放架，主要面向冲压车间、模具维修工段的重型模具规整存储场景，解决传统固定式货架模具存取依赖叉车反复对位、人工拖拽费力、层间空间利用率低的痛点。从结构设计逻辑来看，整体采用三列三层的模块化排布，主支撑框架选用标准工业铝型材搭配加厚角件拼接，型材槽内预置T型螺母，所有连接点位无需现场焊接，可根据车间实际场地的长宽边界灵活调整单组货架的列数、层数，适配不同吨位模具的存放载荷需求，单层层板静态承重可覆盖常规中小型汽车冲压模具、注塑模具的存放重量区间。层板部分采用加厚冷轧钢板折弯成型，表面做绿色防滑耐磨喷塑处理，边缘设置向上翻边结构，避免模具在存取过程中从层板边缘滑落，层板底部加装交叉斜撑结构，抵消重型模具放置时产生的局部弯矩，减少层板长期受载后的形变量。气动执行器集成在每层层板的侧端支撑位置，搭配直线导轨副实现层板的平稳外拉动作，当需要存取对应层位的模具时，触发气动控制开关，层板会沿着导轨平稳向外伸出至货架主体外侧，伸出距离足够覆盖常规模具的底面尺寸，此时可直接使用小型液压叉车或者手动液压搬运车从层板正下方对位托举模具，无需将货叉深入货架内部反复调整对位角度，大幅降低模具存取过程中碰撞货架立柱、剐蹭相邻模具的风险，层板伸出到位后自带机械锁止结构，避免气动回路失压时层板意外回缩引发安全事故，模具放置到位后触发复位开关，层板会平稳回缩至货架内部，整个动作行程设置有缓冲段，避免启停冲击导致模具移位。从安装边界来看，货架整体的外轮廓尺寸适配常规车间的通道宽度要求，单组货架安装时仅需在地面打膨胀螺栓固定底部支撑脚，无需额外做预埋基础，相邻货架可通过侧端连接件拼接成连续的存储阵列，充分利用车间的垂直存储空间，替代传统的地面平铺存放模式，提升单位面积的模具存储容量。在细节设计上，货架立柱的侧面等间距排布有调节孔位，可根据不同高度的模具尺寸灵活调整层板的安装间距，避免出现层间高度不足无法放置高模具、层间过高浪费垂直空间的问题；气动回路的管线全部隐藏在立柱的型材槽内部，外部仅露出操作按钮，避免车间内的油污、铁屑附着在管线表面加速老化，同时也避免模具搬运过程中剐蹭管线造成漏气故障。这套结构在实际车间应用中，除了存放模具之外，也可用于存放重型工装夹具、机加工待周转的重型工件，气动驱动的外拉层板设计，相比传统的抽屉式重型货架，动作更平稳，承载能力更强，维护成本更低，日常仅需定期给导轨副添加润滑脂、检查气动管路的密封件即可，无需复杂的电气调试，适合车间一线操作人员快速上手使用。
