菱形编织金属丝网过滤防护结构

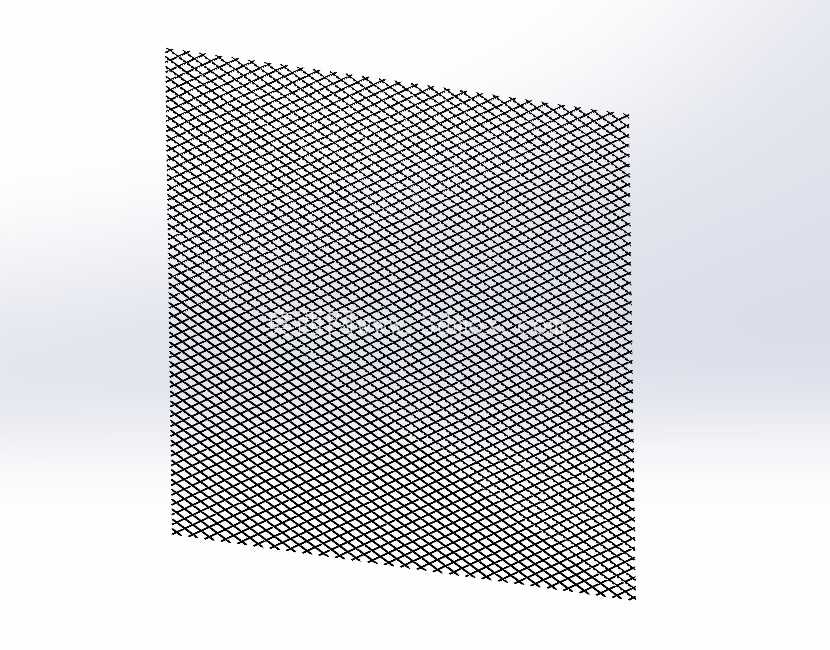

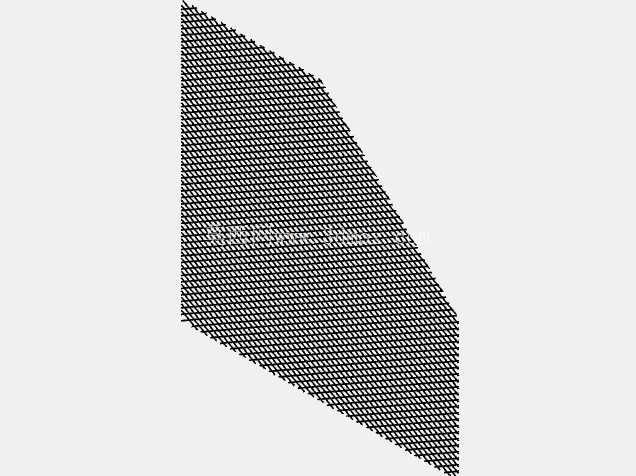

在工业筛分、流体过滤、设备安全防护、建筑围护等场景中，金属丝网是应用频次极高的通用五金构件，这类构件的三维建模精度直接影响后续装配干涉校验、开孔率核算、流体仿真分析的结果准确性。本次建模的菱形编织金属丝网，采用等径金属丝交错压接编织结构，建模过程中优先保证网孔均匀度、丝径一致性、网面平整度三个核心参数的还原度，避免常规建模中出现的网孔大小不均、丝径变形、边缘翘曲等问题。

从实际应用场景来看，这类菱形编织金属丝网可适配多种工况：在流体过滤场景中，可作为液压系统回油滤芯、通风系统空气滤网、给排水系统前置滤网的核心过滤层，网孔的对角线尺寸直接决定过滤精度，建模时通过参数化驱动网孔节距，可快速调整适配不同过滤等级的需求；在设备防护场景中，可作为旋转部件防护罩、通风口防护网、设备检修隔离网，金属丝的直径与材质决定抗冲击强度，建模时预留网面与安装框架的压接边界，可直接匹配不同厚度的角钢、扁钢框架装配需求；在物料筛分场景中，可作为振动筛筛网、粮食分选筛网、矿料分级筛网，网面的张紧度安装余量在建模时通过边缘折边结构体现，避免实际安装时出现网面松弛导致筛分效率下降的问题。

设计思路上，摒弃了常规阵列式建模容易出现的丝材交叉位置干涉问题，先绘制单根金属丝的螺旋缠绕路径，通过扫描特征生成单根丝的实体，再按照编织规律进行交错阵列，在丝材交叉位置做压接贴合处理，还原实际生产中金属丝相互压合的接触状态，保证模型导入有限元分析软件时，接触对设置可直接识别，无需额外修复几何。网面的外形尺寸可根据实际安装边界调整，建模时将网面长度、宽度、丝径、网孔节距设置为全局变量，修改参数即可快速生成不同规格的丝网模型，无需重新绘制特征。

安装边界方面，丝网边缘预留10-20mm的无孔压边区域，用于与安装框架通过焊接、压条螺栓固定、铆接等方式连接，压边区域的金属丝做并丝处理，提升边缘的结构强度，避免安装时出现丝头散开、网面撕裂的问题。针对弧形安装面的需求，建模时保留网面的柔性变形参考基准，可通过弯曲特征快速生成弧形、筒形等异形网面，适配管道过滤、弧形设备防护罩等特殊安装场景。网面的开孔率通过参数化公式关联丝径与网孔节距，建模完成后可直接读取开孔率数据，为流体阻力计算、通风量核算、筛分效率测算提供直接的几何依据。

在结构细节处理上，每根金属丝的交叉位置都做了0.05mm的压入量处理，还原实际编织过程中金属丝相互挤压产生的微变形，避免模型在装配时出现虚假干涉，同时也能更真实地反映丝网的实际受力状态——当网面承受侧向冲击或均布载荷时，交叉压接位置的摩擦力是分散载荷的关键，准确还原这部分结构，才能让后续的力学仿真结果更贴近实际工况。针对不同使用场景的强度需求，可通过调整丝径参数快速适配：用于大颗粒矿料筛分的丝网，丝径可设置为2-5mm，网孔节距对应放大；用于精密液压油过滤的丝网，丝径可设置为0.1-0.5mm，网孔节距对应缩小，参数化的建模逻辑让同一基础模型可覆盖绝大多数工业丝网的设计需求。
